Chariot oscillant réglable, 10 galets, avec platine de montage B
| Disponibilité du produit : | En stock | Nous expédions généralement les marchandises dans les 24 heures. |
|---|
| Types de variantes disponibles pour ce produit Chariot oscillant réglable, 10 galets, avec platine de montage B | ||
| Type de galets: |
Vous pouvez choisir des galets en nylon ou en métal. Les galets en nylon permettent de supporter une charge élevée sur le portail, limitent l’usure du profilé en C et garantissent un fonctionnement silencieux du portail. |
|
|---|---|---|
|
En nylon
galets Métalliques
galets |
||
113,29 € TTC
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Poids |
|---|---|---|---|---|---|
| 80 | 80 | 5 | 93 | 109 | 13 kg |

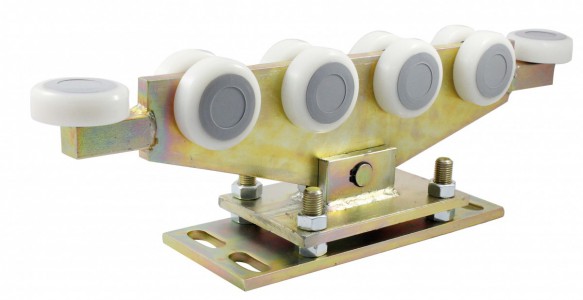

Description du produit Chariot oscillant réglable, 10 galets, avec platine de montage B
Chariot oscillant réglable pour grandes dimensions portails coulissants. Convient aux portails avec une largeur de passage de 7,5 m à 12 m. Il peut également être utilisé pour les portails d'une largeur de passage maximale de 7,5 m dont le poids dépasse 600 kg. Le chariot est fourni avec une platine de montage incluse dans le prix.
- Le chariot V-15-1 est compatible avec le profilé C 80x80x5 mm FE et avec le profilé C 80x80x5 mm ZN ainsi qu'avec le profilé C 76x76x3 mm INOX (rouleaux en nylon uniquement)
La possibilité de régler le chariot vous permet d'ajuster l'inclinaison du portail et donc d'assurer un mouvement fluide (également en fonction du terrain ou de la pente du passage).
Le mouvement oscillant du chariot permet de répartir uniformément le poids/la pression du portail sur tous les galets à roulement des chariots, à chaque instant du déplacement du portail.
Pour votre projet, vous pouvez choisir une version avec des rouleaux en nylon ou des rouleaux métalliques (uniquement pour la version compatible avec le profilé C 80x80x5). Pour un fonctionnement silencieux du portail, nous recommandons la version avec des rouleaux en nylon.
Tous les kits à prix réduit pour portails autoportants.
Dimensions de la platine de montage du chariot
| A[mm] | B[mm] | C[mm] | D[mm] | Longueur totale du chariot, roulements compris[mm] |
|---|---|---|---|---|
| 300 | 120 | 150 | 250 | 575 |
 |
||||
Ancrage des chariots porteurs du portail autoportant :
Les chariots porteurs peuvent être ancrés :
- sur des tiges filetées que vous scellez directement dans la fondation
- sur des tiges filetées scellées chimiquement dans une fondation en béton déjà durcie
- sur des goujons d'ancrage à frapper dans une fondation en béton déjà durcie
La dimension la plus étroite des trous dans les platines de montage est de 17 mm; l’ancrage s’effectue avec un filetage M16. Toutes les méthodes conviennent ; choisissez celle que vous connaissez le mieux.

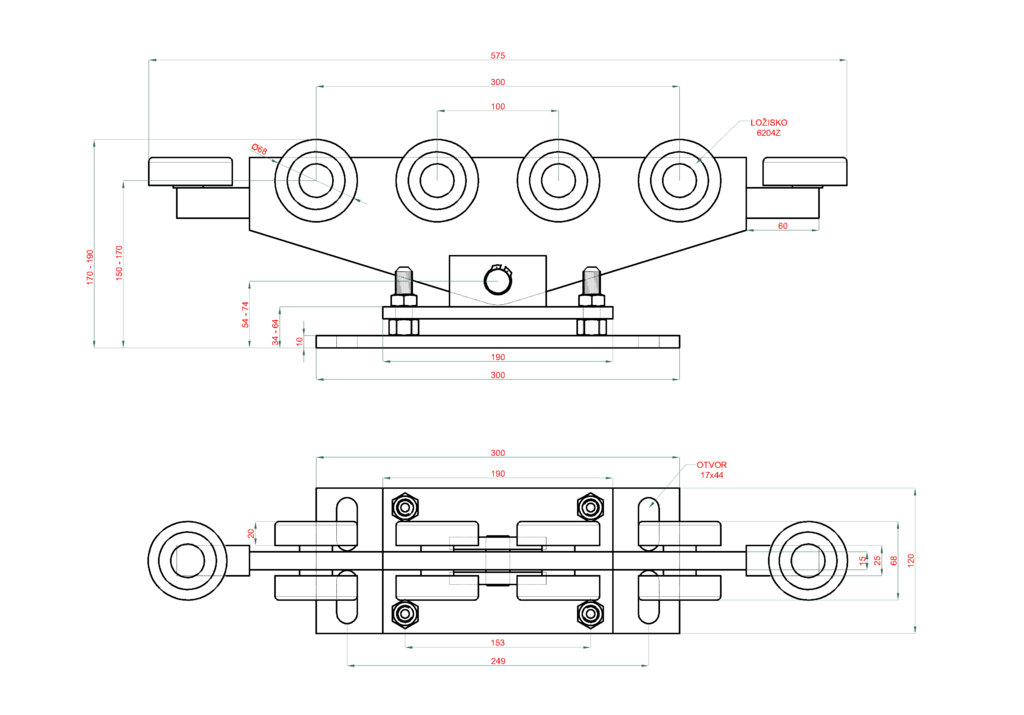

Schéma du chariot 80×80×5 :
360° :
