Chariot pour portail coulissant avec 8 roulettes, pour profilé en C 94x85x5mm
Zn| Disponibilité du produit : | En stock | Nous expédions généralement les marchandises dans les 24 heures. |
|---|
V-94-85-7
en stock
en stock
79,92 € HT
96,70 € TTC
96,70 € TTC
| A [mm] |
B [mm] |
C [mm] |
D | d2 [mm] |
E [mm] |
F | G [mm] |
En [mm] |
Poids |
|---|---|---|---|---|---|---|---|---|---|
| 298 | 72 | 300 | 125 | 68 | 100 | 18 | 150 | 170 | 3,00 kg |

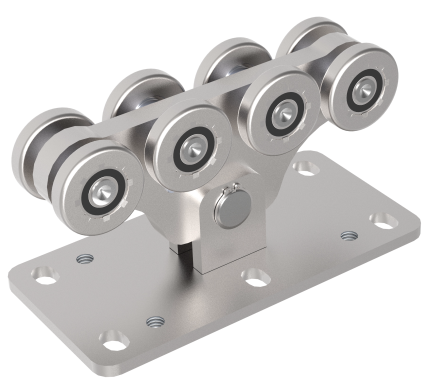

Description du produit Chariot pour portail coulissant avec 8 roulettes, pour profilé en C 94x85x5mm
Chariot tout acier à finition galvanisée pour portails autoportants portails coulissants.
- Variante Le V-94-85-7 est compatible avec le profilé en C 94x85x5mm
Le débattement du chariot permet de répartir uniformément le poids/la pression du portail sur tous les galets à roulement des chariots, à chaque instant de son déplacement.
Dimensions des trous et des vis du chariot
| Code | Dimensions des trous | Dimensions des vis |
|---|---|---|
| V-94-85-7 | 6 pièces 18×25 | 4 pièces M16 |
ANCRAGE DES CHARIOTS PORTEURS DU PORTAIL AUTOPORTANT :
Les chariots porteurs peuvent être ancrés :
- sur des tiges filetées que vous scellez directement dans la fondation
- sur des tiges filetées scellées chimiquement dans une fondation en béton déjà durcie
- sur des chevilles à frapper dans une fondation en béton déjà durcie
Les trous des platines de montage ont une largeur minimale de 18mm, l’ancrage se fait avec un filetage M16. Toutes les méthodes conviennent ; tout dépend de celle avec laquelle vous avez le plus d’expérience.

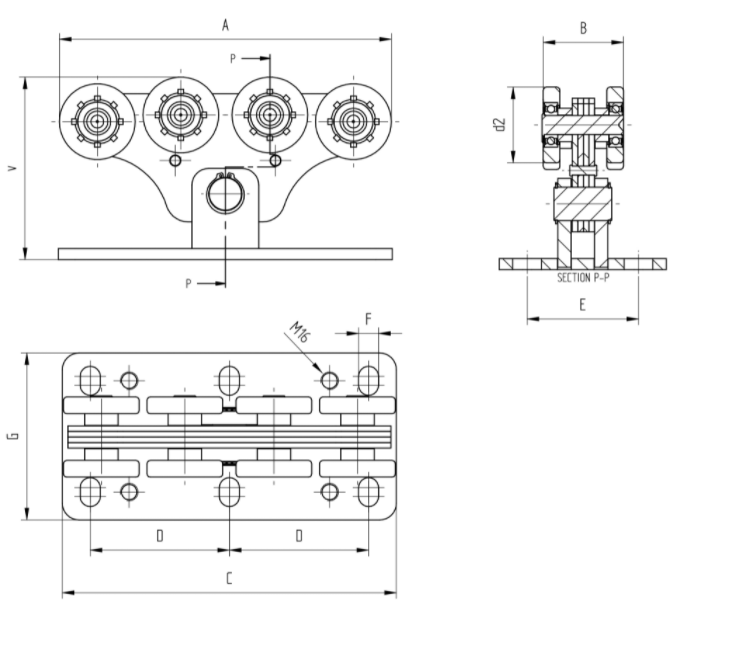

Schéma du chariot V-94-85-7 :
