Charnière réglable à souder, pour une ouverture jusqu’à 180°

Zn Fer


Disponibilité du produit : En stock

Nous expédions généralement les marchandises dans les 24 heures.

Charnière réglable à souder, pour une ouverture jusqu’à 180° Charnière réglable à souder, pour une ouverture jusqu’à 180°
C880-12
en stock
9,62 € HT
11,65 € TTC

 pièces
A
[mm]		 B
[mm]		 C
[mm]		 Ød
[mm]		 L
[mm]		 M
[filetage]		 P
[mm]		 R
[mm]		 t [mm] Poids
45 34,5 24 12 100 M12 23
–
36		 43
–
87		 6 0,50 kg
C880-16
en stock
11,54 € HT
13,97 € TTC

 pièces
A
[mm]		 B
[mm]		 C
[mm]		 Ød
[mm]		 L
[mm]		 M
[filetage]		 P
[mm]		 R
[mm]		 t [mm] Poids
45 41 27 14 118 M16 27
–
43		 48
–
102		 6 0,79 kg
C880-20
en stock
17,87 € HT
21,62 € TTC

 pièces
A
[mm]		 B
[mm]		 C
[mm]		 Ød
[mm]		 L
[mm]		 M
[filetage]		 P
[mm]		 R
[mm]		 t [mm] Poids
70 47 35 17 135 M20 37
–
62		 64
–
116		 8 1,50 kg
C880-24
en stock
25,74 € HT
31,15 € TTC

 pièces
A
[mm]		 B
[mm]		 C
[mm]		 Ød
[mm]		 L
[mm]		 M
[filetage]		 P
[mm]		 R
[mm]		 t [mm] Poids
70 50 35 20 153 M24 53
–
75		 72
–
128		 8 2,25 kg

Description du produit Charnière réglable à souder, pour une ouverture jusqu’à 180°

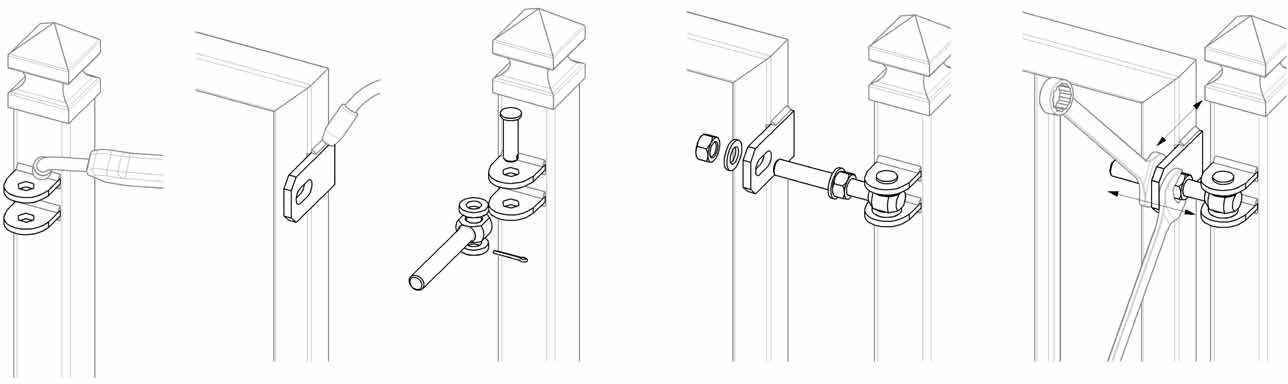

Utilisation de la charnière :

  1. La tête de la charnière (2 pièces en forme de D) est soudée au poteau.
  2. La platine de la charnière est soudée au portail.
  3. Une tige antirotation est insérée dans la tête de la charnière fixée au poteau, puis bloquée à l’aide d’une clé Allen.
  4. Placez ensuite le vantail du portail muni de la platine soudée, serrez les écrous, réglez le vantail à niveau et ouvrez-le facilement jusqu’à 180°.

Utilisation : charnière réglable à souder, ouverture jusqu’à 180°

Dimensions de la platine :

Code Dimensions de la platine
C880-12 75×45×6 mm
C880-16 88×50×8 mm
C880-18 98×50×8 mm
C880-20 120×60×8 mm
C880-24 135×70×12 mm

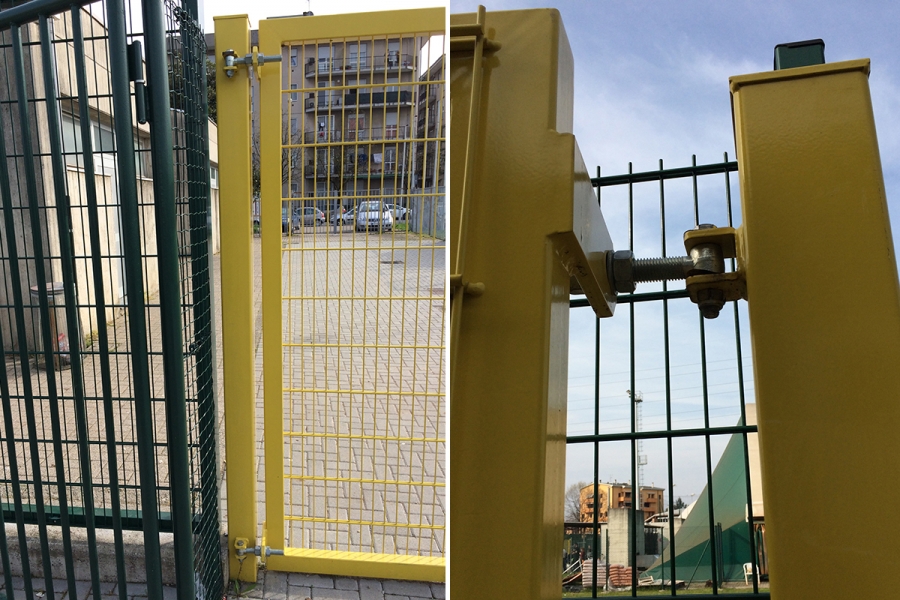

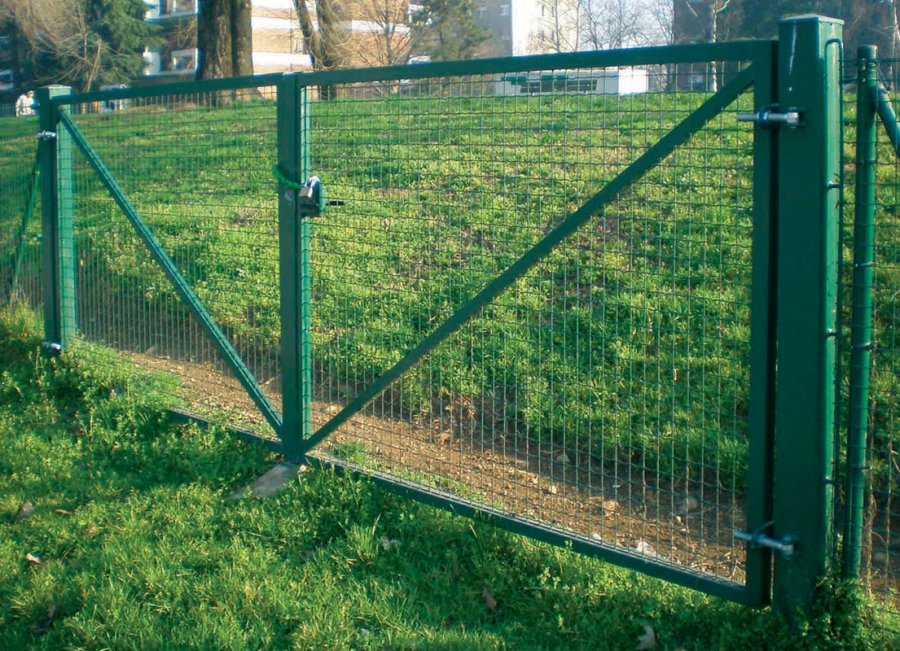

Exemple de charnière montée :

Tutoriel vidéo de montage de la charnière :
