Description du produit NICE BF - photocellules avec câblage classique (1 paire)
Remplacement disponible !
Les photocellules avec câblage classique NICE BF ont été remplacées par un modèle plus récent NICE EPM.
Les cellules photoélectriques de sécurité NICE BF s’installent face à face, de part et d’autre du passage du portail, ou à tout endroit où le portail risque de heurter un obstacle. Elles émettent un faisceau infrarouge et, lorsque celui-ci est interrompu, envoient un signal au portail pour arrêter son mouvement.
Elles se composent de deux éléments synchronisés : l’émetteur TX et le récepteur RX.

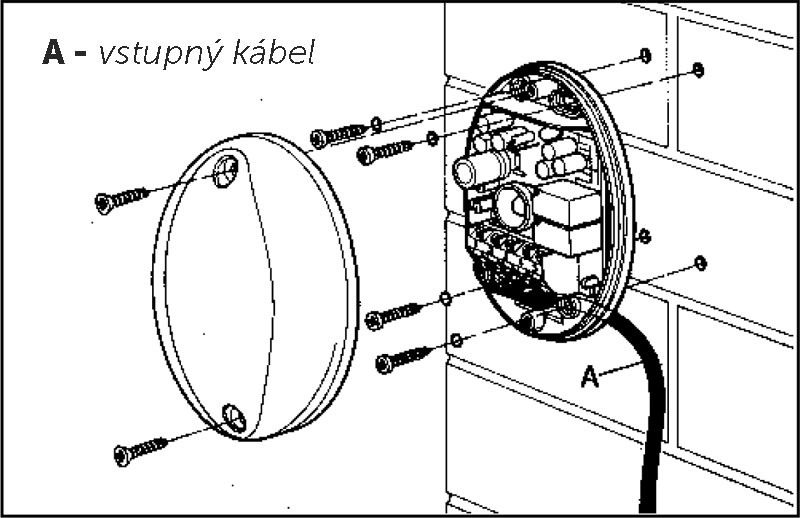

Elles se montent sur un mur, une paroi, un poteau ou toute autre surface (montage en saillie), à la même hauteur et face à face, dans le même axe. Un centrage précis n’est pas nécessaire ; l’alignement se vérifie facilement à l’aide de la LED du récepteur RX. Le boîtier des cellules photoélectriques est en polycarbonate résistant et durable. Elles résistent aux perturbations dues au rayonnement solaire et aux chocs.
En cas d’endommagement des couvercles des cellules photoélectriques, il est possible d’acheter une paire de couvercles de rechange.
Portée des cellules photoélectriques NICE BF
Pour éviter les problèmes de réflexion sur les objets environnants, deux portées du faisceau infrarouge sont disponibles :
- 15 m (standard)

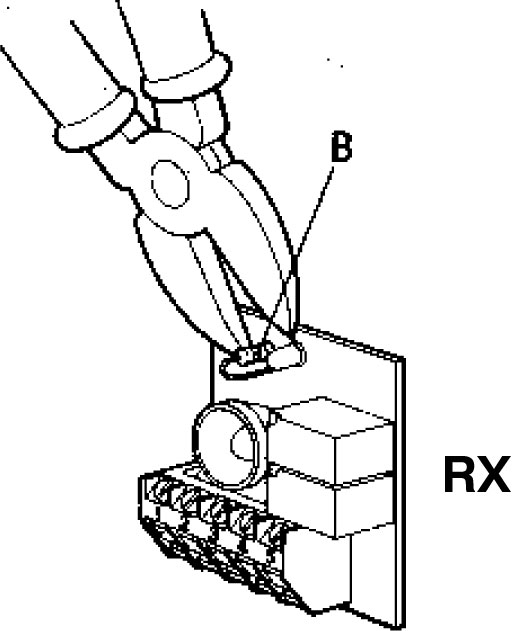

- 30 m (il faut couper le pont « B » sur le récepteur RX), voir :
Remarque : la portée des cellules photoélectriques peut être réduite de 50 % en cas de conditions météorologiques défavorables (brouillard, pluie, poussière, etc.).
Raccordement synchrone de deux paires de cellules photoélectriques NICE BF

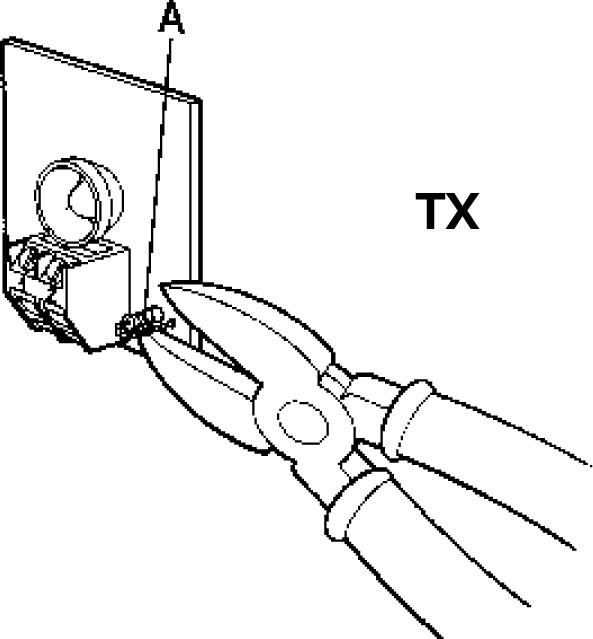

Les cellules photoélectriques NICE BF permettent de placer deux paires très près l’une de l’autre, sans interférence. Pour ce raccordement, coupez le pont « A » sur l’émetteur TX, voir :
puis poursuivez en fonction du type d’alimentation :

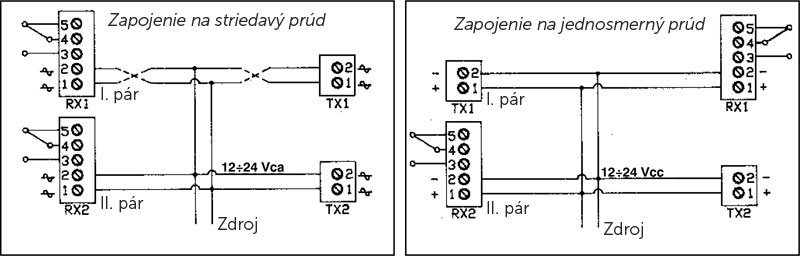

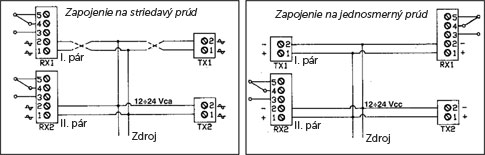

| Raccordement en courant alternatif | Raccordement en courant continu |
|---|---|
|
Raccordez les deux paires au courant alternatif en inversant la polarité entre la première et la deuxième paire. |
En cas d’alimentation en courant continu, raccordez les récepteurs RX et les émetteurs TX de chaque paire en inversant les polarités. |
Vérification du bon fonctionnement du raccordement des cellules photoélectriques NICE BF
1. Interrompez plusieurs fois le faisceau infrarouge des cellules photoélectriques NICE BF installées afin de vérifier que le relais commute et que la LED du récepteur RX s’allume :
La LED est allumée : les cellules photoélectriques sont désalignées ; alignez-les sur un même axe
La LED est éteinte : les cellules photoélectriques sont correctement alignées
2. Remettez le couvercle en place et vérifiez que les cellules photoélectriques fonctionnent toujours avec le filtre atténuateur posé.
3. Retirez le filtre atténuateur
Caractéristiques techniques des cellules photoélectriques NICE BF
| Portée : |
|
|---|---|
| Alimentation : | 12–24 DC/AC |
| Longueur d’onde : | 880 nm |
| Fréquence du faisceau infrarouge : | 540 Hz |
| Courant d’entrée : |
|
| Température de fonctionnement : | -20°C à 70°C |
| Sortie relais : | 1A max 24V |
| Dimensions | 54×84×27 mm (l×p×h) |

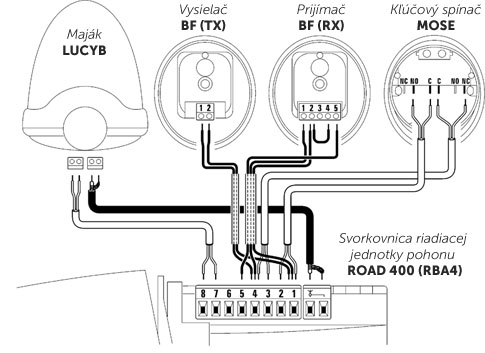

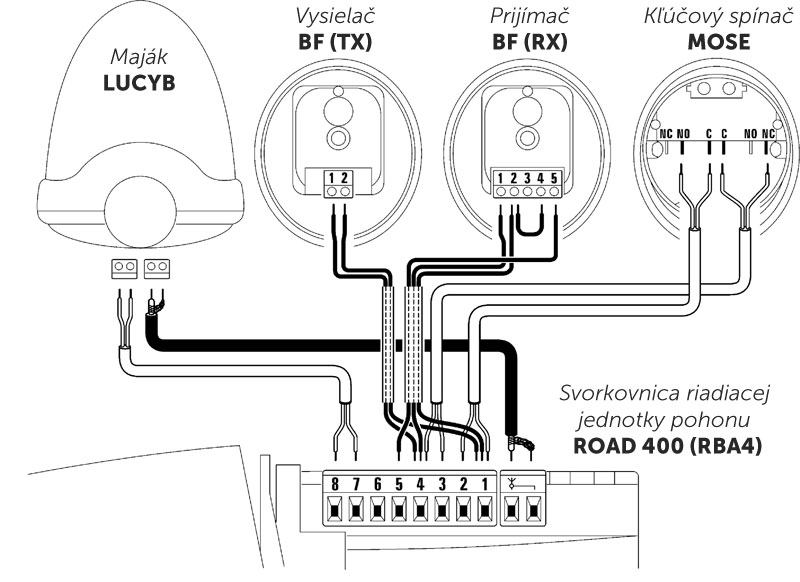

Raccordement des cellules photoélectriques NICE BF avec le moteur NICE Road 400

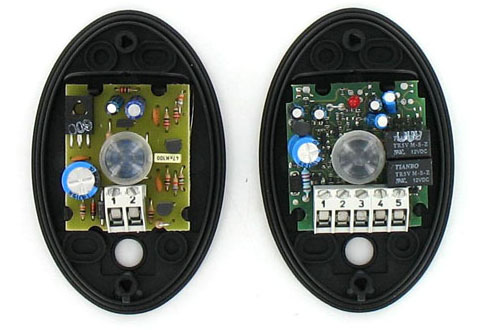

Intérieur des cellules photoélectriques NICE BF pour le moteur du portail
