Description du produit NICE MC800 – centrale de commande pour deux moteurs 230 V avec carte MCA5R30
Câblage et réglage du NICE MC800 avec la carte MCA5R30
NICE MC800 commande un ou deux moteurs 230 V AC pour portail battant et succède à l’ancienne centrale NICE Mindy A60. Cette version est équipée de la carte MCA5R30. Vous y trouverez la sortie OutSTB et le bouton Aux PRG; l’ancien manuel de la carte MCA5 avec OGI et Photo PRG ne s’applique pas à ces éléments.
Pour un seul vantail, on utilise M2. Avec deux vantaux, M2 s’ouvre en premier et M1 se ferme en premier. L’alimentation de la centrale en 230 V AC, la tension des moteurs en 230 V AC et les sorties basse tension pour les accessoires sont des circuits distincts.
Avant le câblage : Vérifiez qu’il s’agit bien de la MCA5R30 en vous référant au marquage de la carte, coupez l’alimentation secteur et empêchez tout mouvement intempestif du portail pendant l’intervention. Une fois l’installation terminée, testez les cellules photoélectriques, l’arrêt STOP et toutes les commandes.
Moteurs et accessoires
| Quoi | Pourquoi | Type |
|---|---|---|
| Feu clignotant | Signale le mouvement du portail par un clignotement, notamment lorsque la visibilité est réduite à la sortie. | |
| Cellules photoélectriques | Détectent les obstacles dans la zone du portail et déclenchent la réaction de sécurité appropriée. |
|
| Télécommande | Ouvrir et fermer le portail à distance. |
|
| Récepteur | Reçoit les commandes des télécommandes ; un seul module se monte dans le connecteur SM. |
|
| Programmation de service | Réglages avancés et diagnostic de la centrale. |
|
| Antenne | Permet d’augmenter la portée de la commande radio. |
|
| Clavier | Permet de saisir un code pour commander le portail sans télécommande. |
|
| Sélecteur à clé | Commande du portail à l’aide d’une clé depuis un point fixe. |
|
Un exemple de moteur 230 V compatible est le NICE HY7005. Choisissez le moteur en fonction des dimensions, du poids et de la mécanique du vantail.
Installation du coffret et câblage

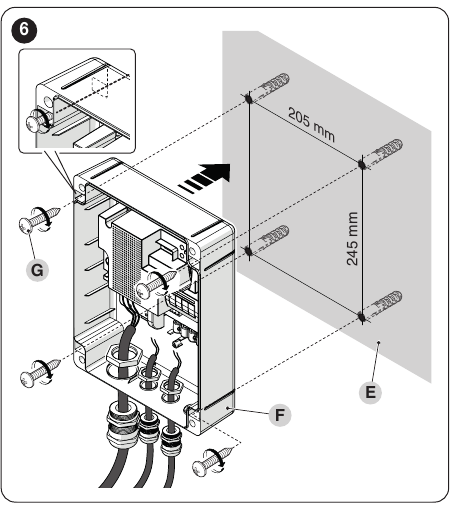

Les illustrations d’origine de NICE montrent l’installation du coffret et le passage des câbles par des passe-câbles adaptés. Cliquez sur l’image pour l’agrandir.
Fixez le coffret sur une surface verticale solide. L’entraxe des trous de fixation est de 205 × 245 mm. Après le raccordement, fixez les câbles d’alimentation avec un collier pour éviter que la traction ne s’exerce sur les bornes. Protégez les entrées de câbles contre l’eau.
| Circuit | Câble et longueur |
|---|---|
| Alimentation de la centrale | 3 × 1,5 mm² jusqu’à 30 m ; pour un trajet plus long, le fabricant indique 3 × 2,5 mm² et une mise à la terre de l’automatisme. |
| Chaque moteur | 4 × 1,5 mm², PE compris, jusqu’à 10 m ; condensateur selon le moteur. |
| Feu clignotant | 2 × 1,5 mm² jusqu’à 20 m, avec une isolation adaptée à la tension secteur. |
| BlueBUS | 2 × 0,5 mm² jusqu’à 20 m ; de 20 à 40 m, 2 × 1 mm². |
| Antenne | Câble coaxial RG58 jusqu’à 20 m ; longueur recommandée : moins de 5 m. |
| Sélecteur à clé | Deux câbles de 2 × 0,5 mm² jusqu’à 50 m. |
| Serrure électrique | 2 × 1 mm² jusqu’à 10 m. |
Carte, borniers et câblage

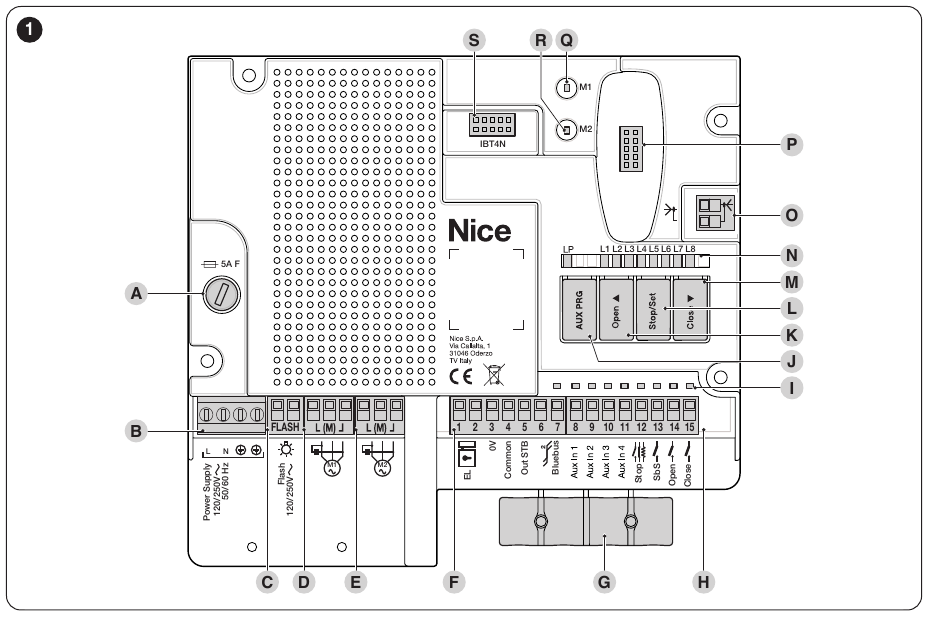

L’illustration montre la carte MCA5R30 : fusible A, alimentation B, FLASH C, moteurs D/E, borniers basse tension F/H, Aux PRG J, boutons K–M, connecteur SM P et connecteur IBT4N S. Cliquez sur l’image pour l’agrandir.
| Borne | Fonction | Raccordement |
|---|---|---|
| L / N / PE | Alimentation 230 V AC | Raccordez également le conducteur de protection PE aux moteurs conformément à leur notice. |
| M1 / M2 | Deux moteurs 230 V AC | OPEN – COMMON – CLOSE selon les inscriptions. Pour un seul moteur, utilisez uniquement M2. |
| FLASH | Feu clignotant | Tension secteur commutée, max. 21 W ; par exemple NICE ELAC. |
| 1–2 / EL | Verrou électrique | 12 V AC, max. 15 VA. |
| 3 / 4 | Accessoires | Borne 3 = 0 V (−), borne 4 = commun +24 V DC (+); consommation totale maximale : 200 mA. |
| 5 / OutSTB | Alimentation des photocellules à relais | 24 V, max. 4 W ; désactivée en mode veille. Ce n’est pas la sortie OGI de l’ancienne carte. |
| 6–7 | BlueBUS | Deux fils, câblés en parallèle, sans polarité. |
| 8–10 / AUX1–3 | PHOTO / PHOTO1 / PHOTO2 | En mode photocellules à relais ; en mode fins de course FCA1/FCA2/FCC1. |
| 11 / AUX4 | FCC2 ou STOP | En mode fins de course : FCC2 ; en mode photocellules : autre entrée STOP. |
| 12 / STOP | Entrée de sécurité | NO, NC ou 8,2 kΩ selon la combinaison. |
| 13 / SbS | Pas-à-pas | Contact NO libre de potentiel par rapport à la borne 4. |
| 14 / OPEN | Ouverture | Contact NO libre de potentiel par rapport à la borne 4. |
| 15 / CLOSE | Fermeture | Contact NO libre de potentiel par rapport à la borne 4 ; la fonction peut être modifiée pour une ouverture partielle. |
Pour NICE EKS utilisez le contact C–NO. N’appliquez aucune tension externe aux entrées de commande. Raccordez l’antenne OXIBD directement au récepteur ; elle ne fait pas partie du circuit du feu clignotant FLASH.
Photocellules, test des photocellules et STOP
Choisissez le câblage en fonction du type réel de photocellules et de l’état du mode veille. TX désigne l’émetteur, RX le récepteur. EPM dispose d’un contact relais C–NC ; EPMB utilise le système BlueBUS à deux fils. La numérotation des bornes peut différer pour les photocellules d’un autre type.
Photocellules à relais EPM
Figure 7 NICE : câblage combiné avec le mode veille activé ; l’alimentation des photocellules à relais passe par OutSTB. Cliquez sur l’image pour l’agrandir.
Une paire de photocellules EPM sans test des photocellules, mode veille désactivé : alimentez TX et RX depuis les bornes 3/4 ; raccordez le contact C–NC de RX entre 4/COMMON et 8/PHOTO. Pour NICE EPM, effectuez les raccordements suivants :
| MC800 MCA5R30 | NICE EPM TX | NICE EPM RX |
|---|---|---|
| 3 / 0 V | 2 | 2 |
| 4 / +24 V | 1 | 1 ; relier à RX 4 / C |
| 8 / PHOTO | — | 5 / NC |
Pour un autre type de photocellules à relais, la numérotation de leurs bornes peut différer. Sur la MCA5R30, la sortie 5 correspond à OutSTB, et non à OGI.
Figure 10 NICE : câblage du test des photocellules ; la sortie 5 correspond à OutSTB, pas à OGI. Cliquez sur l’image pour l’agrandir.
Pour le test des photocellules selon la figure 10, raccordez TX 1 à la borne 4 de MC800 et TX 2 à la borne 5. RX reste alimenté par les bornes 3/4 et son contact C–NC se raccorde à l’entrée PHOTO choisie. N’utilisez pas simultanément la sortie 5 pour une autre charge. Après toute modification du câblage, relancez l’apprentissage des dispositifs et testez les photocellules pendant le mouvement.
Aux PRG et LP : avec des photocellules à relais, LP doit être allumée ; si les entrées AUX servent de fins de course, elle doit être éteinte. Laissez les entrées AUX inutilisées libres. Après la commutation, vérifiez l’état de LP et relancez l’apprentissage des dispositifs.
BlueBUS et adressage
Raccordez les photocellules BlueBUS par deux fils aux bornes 6–7, sans polarité. Si AUX1–4 servent de fins de course aux moteurs, réglez Aux PRG de manière à ce que LP soit éteinte : AUX1/8 = FCA1, AUX2/9 = FCA2, AUX3/10 = FCC1 et AUX4/11 = FCC2. Raccordez les contacts des fins de course à la borne commune 4 ; laissez les entrées inutilisées libres.

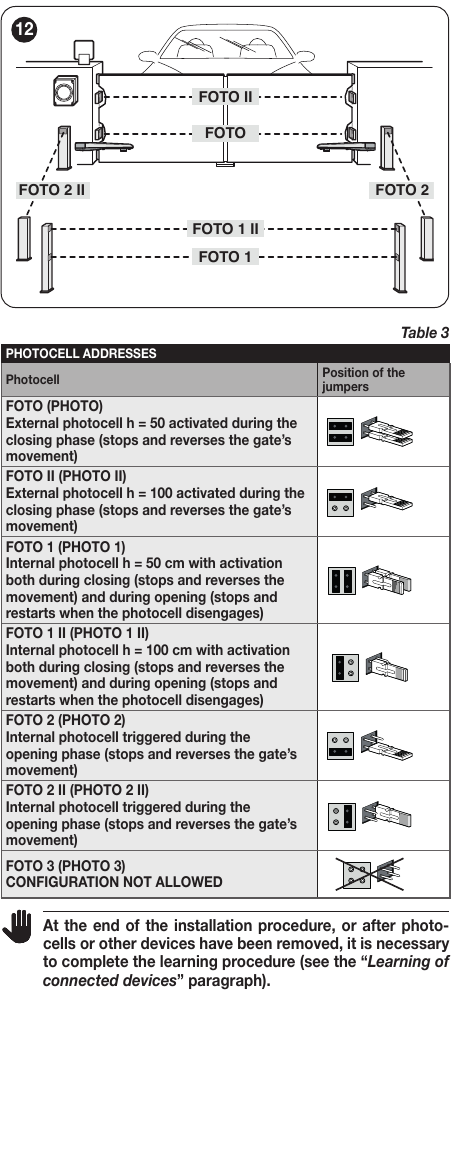

Tableau 3 d’origine, avec les positions des cavaliers : même adresse sur TX et RX d’une paire, adresse différente pour la paire suivante. Cliquez sur l’image pour l’agrandir.
| Adresse | Réaction |
|---|---|
| PHOTO / PHOTO II | À la fermeture, arrête le mouvement et inverse le sens. |
| PHOTO 1 / PHOTO 1 II | À la fermeture, arrête le mouvement et inverse le sens ; à l’ouverture, arrête le mouvement et le reprend lorsque le faisceau est dégagé. |
| PHOTO 2 / PHOTO 2 II | À l’ouverture, arrête le mouvement et inverse le sens. |
| PHOTO 3 | Configuration non autorisée pour MC800. |
La capacité du BlueBUS est de 15 unités de charge maximum, et non automatiquement de 15 paires de photocellules. Après l’ajout ou le remplacement d’un dispositif, lancez un nouvel apprentissage.
Câblage de l’entrée STOP
| Dispositifs | Câblage |
|---|---|
| Plusieurs contacts NO | En parallèle. |
| Plusieurs contacts NC | En série. |
| Deux bords sensibles 8,2 kΩ | En parallèle ; au-delà de deux dispositifs, en cascade avec une seule résistance de fin de ligne de 8,2 kΩ. |
| NO + NC | Selon le tableau 2 de NICE, en parallèle, avec une résistance de 8,2 kΩ en série avec le contact NC ; permet également de combiner des contacts NO, NC et un bord sensible de 8,2 kΩ. |
Lors de l’apprentissage, STOP mémorise l’état connecté. Toute modification entraîne ensuite un arrêt suivi d’un bref mouvement en sens inverse. Ne court-circuitez pas l’entrée pour contourner le dépannage.
Procédure simplifiée de câblage et de réglage de MC800/MCA5R30
Cette procédure concerne la carte MCA5R30 avec une paire de photocellules EPM à relais sur PHOTO, qui protège la fermeture. Pour BlueBUS ou plusieurs paires, utilisez le schéma correspondant ci-dessus.
Étape 0. Câblage
Raccordez l’alimentation L/N/PE, les moteurs 230 V AC M1/M2, les condensateurs et le feu clignotant conformément aux bornes indiquées sur la carte. Avec un seul vantail, M1 reste inutilisé. Raccordez les photocellules selon le mode choisi ci-dessus ; avec EPM sans test des photocellules et Standby désactivé, raccordez 3/4 à TX/RX et le contact RX 4–5 entre 4/COMMON et 8/PHOTO.
Étape 1. Réinitialisation uniquement si vous souhaitez délibérément rétablir les paramètres d’usine
Lors d’un nouveau câblage, il n’est pas nécessaire de réinitialiser la centrale « par précaution ». Si vous devez effacer vos réglages personnalisés, utilisez la procédure de réinitialisation puis relancez l’apprentissage des appareils et de la course.
Étape 2. Sélectionnez les modes AUX et Standby
Sur la carte MCA5R30, le bouton Aux PRG. Avec des photocellules à relais, vérifiez que LP est allumée ; avec AUX utilisé comme fin de course, vérifiez qu’elle est éteinte. Pour un câblage avec relais, choisissez le schéma correspondant à l’état activé ou désactivé de Standby. Le choix d’AUX à lui seul ne remplace pas une alimentation correcte de TX/RX.
Après la mise sous tension, la LED verte BlueBUS doit clignoter régulièrement, environ une fois par seconde ; les voyants des photocellules doivent signaler leur fonctionnement et le feu clignotant FLASH doit être éteint. Si l’une des vérifications échoue, contrôlez le câblage avant de lancer l’apprentissage.
Étape 3. Détection des appareils connectés
Maintenez Open + Stop/Set et relâchez les boutons lorsque L1/L2 clignotent rapidement, après environ 3 s. À la fin, L1/L2 doivent s’éteindre et STOP rester allumé. Effectuez l’apprentissage même sans appareil connecté à BlueBUS/STOP et recommencez après toute modification des accessoires.
Étape 4. Détection du mouvement des vantaux

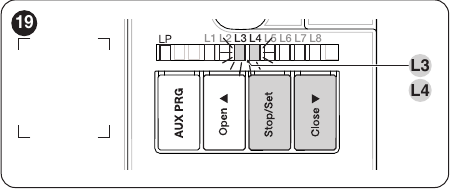

Boutons et LED L3/L4 utilisés pour l’apprentissage de la course. Cliquez sur l’image pour l’agrandir.
Déplacez les vantaux déverrouillés à peu près à mi-course, reverrouillez les motorisations et vérifiez la force du moteur (niveau II/L6) avant l’apprentissage. Maintenez Stop/Set + Close et relâchez les boutons lorsque L3/L4 clignotent rapidement, après environ 3 s. La centrale ferme successivement M1 puis M2, ouvre M2 puis M1, et enfin ferme M1 puis M2. Si l’opération réussit, L3/L4 s’éteignent.
Si l’un des vantaux s’ouvre au lieu de se fermer, interrompez l’apprentissage avec le bouton Open ou Close. Mettez hors tension, puis inversez les deux conducteurs de phase du moteur concerné ; COMMON et PE restent inchangés. En 230 V CA, il ne s’agit pas d’« inverser la polarité ». Relancez ensuite l’apprentissage. Une photocellule ou STOP peut interrompre l’apprentissage.
Étape 5. Télécommande et essai de fonctionnement
Effectuez l’appairage en fonction du récepteur réellement installé : SMXI, OXI ou un autre module compatible. La procédure SMXI existante est indiquée dans la section consacrée à la radio ; il n’est pas nécessaire de réinitialiser la centrale pour cela. Testez OPEN, CLOSE, STOP, les deux sens de déplacement et la réaction des photocellules.
Réglage manuel des positions de fin de course et du ralentissement

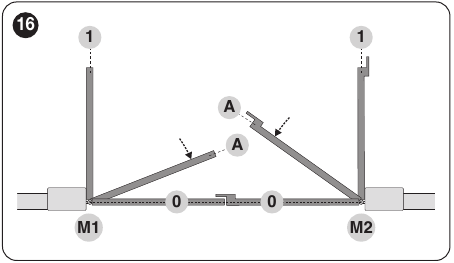

La R30 utilise les positions 0, A et 1. L’apprentissage manuel complet se lance lorsque L3/L4 clignotent rapidement, par une brève pression sur Stop/Set ; l’apprentissage mixte de positions sélectionnées nécessite un apprentissage automatique préalable. Le point A ne peut être configuré qu’après l’apprentissage de la position ouverte du vantail concerné.
Illustration originale 16 NICE. Cliquez sur l’image pour l’agrandir.
Apprentissage manuel complet
Le portail doit être à l’arrêt, les motorisations déverrouillées pour fonctionner et les appareils connectés déjà détectés. Appuyez simultanément sur Stop/Set + Close ; après environ 3 s, relâchez-les lorsque L3/L4 clignotent rapidement, puis appuyez brièvement sur Stop/Set. La LED correspondant à la position L1 se met à clignoter. Une brève pression sur Open ou Close déplace la sélection de la LED clignotante ; en maintenant Open ou Close, vous déplacez le vantail correspondant. À chaque position souhaitée, maintenez Stop/Set pendant au moins 3 s. Après 2 s, la LED correspondante reste allumée ; lorsque vous relâchez le bouton, la suivante se met à clignoter. Ne laissez pas plus de 10 s entre deux pressions successives ; sinon, la procédure se termine et enregistre les modifications effectuées jusque-là.
| Ordre / LED | Réglage à effectuer | Confirmation |
|---|---|---|
| 1 / L1 | Amener M1 en position complètement fermée 0 | Maintenez Stop/Set pendant au moins 3 s ; L2 clignote ensuite. |
| 2 / L2 | Amener M2 en position complètement fermée 0 | Maintenez Stop/Set pendant au moins 3 s ; L5 clignote ensuite. |
| 3 / L5 | Amener M2 au point A, où le ralentissement commence pendant la fermeture | Maintenez Stop/Set pendant au moins 3 s ; L6 clignote ensuite. |
| 4 / L6 | Amener M1 au point A, où le ralentissement commence pendant la fermeture | Maintenez Stop/Set pendant au moins 3 s ; L7 clignote ensuite. |
| 5 / L7 | Amener M2 en position complètement ouverte 1 | Maintenez Stop/Set pendant au moins 3 s ; L8 clignote ensuite. |
| 6 / L8 | Amener M1 en position complètement ouverte 1 | Maintenez Stop/Set pendant au moins 3 s, puis relâchez le bouton. |
Selon le fabricant, les points A ne peuvent être réglés qu’après l’apprentissage des positions ouvertes. Si la carte ne les a pas encore enregistrées lors du premier apprentissage manuel, enregistrez d’abord L7/L8, puis répétez la procédure pour L5/L6. Avec un seul vantail, seules L2, L5 et L7 sont utilisées. Après l’apprentissage, effectuez un cycle complet d’ouverture et de fermeture : à l’ouverture, les vantaux doivent s’arrêter à quelques centimètres de la butée mécanique ; à la fermeture, ils doivent venir en appui sur la butée de fermeture.
Ajustement mixte des positions apprises
L’apprentissage automatique doit d’abord se dérouler correctement. Maintenez ensuite Stop/Set + Close et relâchez les boutons lorsque L1 commence à clignoter. Par de brèves pressions sur Open/Close, sélectionnez la LED correspondant à la position ; maintenez le bouton pour déplacer le vantail, puis enregistrez la position en maintenant Stop/Set pendant au moins 3 s. Réglez les autres positions de la même manière. Après toute modification, testez un cycle complet du portail.
Mode Standby
Le MC800 équipé de la carte MCA5R30 dispose d’un mode basse consommation Standby. Lorsqu’il est activé, la centrale passe en mode Standby environ 5 minutes après la fin correcte d’un mouvement ; si elle n’est pas encore configurée, elle y passe après environ 10 minutes. Dans ce mode, la sortie OutSTB est désactivée et, si le câblage est correct, la consommation de la centrale seule passe sous 0,5 W, sans compter les accessoires. Raccordez les photocellules à relais selon que Standby est activé ou désactivé.
À la mise sous tension, trois clignotements des LED L1–L8 confirment que Standby est actif. Pour changer de mode, maintenez simultanément Open + Stop/Set + Close et relâchez les boutons au troisième clignotement ; lorsqu’il est activé, L1–L8 clignotent de nouveau trois fois à la mise sous tension ; lorsqu’il est désactivé, elles ne clignotent pas. Après la modification, vérifiez le câblage et testez les photocellules.
Programmation des fonctions et des paramètres
Portail à l’arrêt, maintenez Stop/Set jusqu’à ce que L1 clignote. Open/Close permet de sélectionner l’option. Au niveau I, une brève pression sur Stop/Set change l’état : clignotement court = OFF, clignotement long = ON. Par défaut, les fonctions de niveau I sont désactivées. Ne laissez pas plus de 20 s entre deux pressions successives ; une fois terminé, attendez environ 10 s pour quitter le mode.
Niveau I – fonctions ON/OFF
| LED – fonction | États ON et OFF |
|---|---|
| L1 – Fermeture automatique | ON : après l’ouverture, le temps de pause est décompté, puis le portail se ferme. OFF (par défaut) : mode semi-automatique. |
| L2 – Fermeture après activation de la photocellule | ON : si L1 est active, l’intervention de la photocellule réduit le temps de pause à 5 s ; même sans L1, elle peut déclencher la fermeture après le temps de pause réglé. OFF (par défaut) : aucune association de ce type. |
| L3 – Toujours fermer | ON : au rétablissement du courant, la centrale vérifie pendant 10 s si le portail est ouvert, puis le ferme après un préclignotement de 5 s. OFF (par défaut) : le portail reste dans sa position. |
| L4 – Poussée supplémentaire pour la serrure | ON : avant l’ouverture, le portail exerce brièvement une poussée en fermeture. OFF (par défaut) : aucune poussée supplémentaire. |
| L5 – FLASH comme éclairage | ON : la sortie FLASH devient un éclairage auxiliaire. OFF (par défaut) : FLASH commande le feu clignotant. |
| L6 – Préclignotement | ON : le feu clignotant s’active 3 s avant le mouvement. OFF (par défaut) : il s’active en même temps que le mouvement. |
| L7 – CLOSE comme Partial Open 1 | ON : l’entrée CLOSE déclenche une ouverture partielle. OFF (par défaut) : l’entrée déclenche la fermeture. |
| L8 – Maintien de la pression | ON : pour les opérateurs hydrauliques compatibles, la pression est rétablie après 4 h de fermeture par une brève fermeture. OFF (par défaut) : pas de rétablissement de la pression. |
Niveau II – valeurs des paramètres
Sélectionnez la LED d’entrée du paramètre, puis maintenez Stop/Set enfoncé pendant environ 3 s, jusqu’à ce que la LED de la valeur actuelle s’allume. Maintenez toujours Stop/Set enfoncé et sélectionnez la nouvelle LED de valeur avec Open/Close. Après avoir relâché le bouton, attendez le retour au mode normal. La LED d’entrée et la LED de valeur ont des fonctions différentes. La valeur mise en évidence correspond au préréglage d’usine.
| LED d’entrée – paramètre | LED de réglage – valeur |
|---|---|
| L1 – Temps de pause Durée avant la fermeture automatique. |
L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Fonctionnement pas à pas Séquence des commandes SbS, OPEN, CLOSE et radio ; pour L4, L5, L7 et L8, le comportement de OPEN et CLOSE change également. |
L1 – ouvrir–stop–fermer–stop L2 – ouvrir–stop–fermer–ouvrir L3 – ouvrir–fermer–ouvrir–fermer L4 – copropriété L5 – copropriété 2 L6 – pas à pas 2 ; une brève commande déclenche une ouverture partielle L7 – commande maintenue L8 – ouverture semi-automatique, fermeture par commande maintenue |
| L3 – Retard à l’ouverture Décalage entre les vantaux à l’ouverture, exprimé en proportion du temps de fonctionnement. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L4 – Retard à la fermeture Décalage entre les vantaux à la fermeture, exprimé en proportion du temps de fonctionnement. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L5 – Équilibrage des durées Modifie la durée de fermeture par rapport à celle d’ouverture. Relevez la valeur initiale sur la LED de la carte concernée. |
L1 – 0 % L2 – 20 % L3 – 30 % L4 – 40 % L5 – 60 % L6 – 70 % L7 – 80 % L8 – 100 % |
| L6 – Force des moteurs Force des deux moteurs ; vérifiez la mécanique avant de l’augmenter. |
L1 – 25 % L2 – 35 % L3 – 45 % L4 – 55 % L5 – 65 % L6 – 75 % L7 – 85 % L8 – 100 % |
| L7 – Temps de démarrage progressif Durée du démarrage progressif au début du mouvement. |
L1 – 0 s L2 – 0,5 s L3 – 1 s L4 – 1,5 s L5 – 1,8 s L6 – 2 s L7 – 2,5 s L8 – 3 s |
| L8 – Ouverture partielle Portée de la commande Partial Open 1. Avec deux vantaux, la proportion est calculée à partir de l’ouverture réglée la plus petite. |
L1 – M2 à ¼ L2 – M2 à ½ L3 – M2 à ¾ L4 – M2 entièrement ouvert L5 – les deux vantaux à ¼ L6 – les deux vantaux à ½ L7 – les deux vantaux à ¾ L8 – les deux vantaux à leur plus petite ouverture complète |
Pour L2/L4 (copropriété), la commande SbS ou OPEN ne change rien pendant l’ouverture et CLOSE inverse le sens ; pendant la fermeture, SbS ou OPEN inverse le sens et CLOSE ne change rien. L2/L5 fonctionne de la même façon, mais une commande maintenue plus de 2 s déclenche un STOP. Avec L2/L6, une brève commande de 2 s maximum déclenche une ouverture partielle ; L2/L7 exige que la commande soit maintenue, et L2/L8 exige qu’elle soit maintenue pendant la fermeture.
Pour le paramètre II/L5, deux valeurs sont indiquées comme préréglages : L4 = 40 % et L5 = 60 %. Avant toute modification, vérifiez quelle LED de valeur est réellement allumée sur la carte concernée.
Exemple : 60 s : activez le niveau I/L1 et, au niveau II/L1 sélectionnez la valeur L5. Si L2 est active après le passage devant la cellule photoélectrique, le temps de pause peut être réduit.
Télécommandes et programmateurs de maintenance
Le récepteur SMXI ou OXI de l’installation existante peut être conservé s’il est compatible avec les télécommandes utilisées. Installez le récepteur enfichable lorsque l’alimentation est coupée. Pour un nouveau récepteur, suivez sa propre notice ; le fait que les télécommandes fonctionnent sur la même fréquence ne suffit pas.

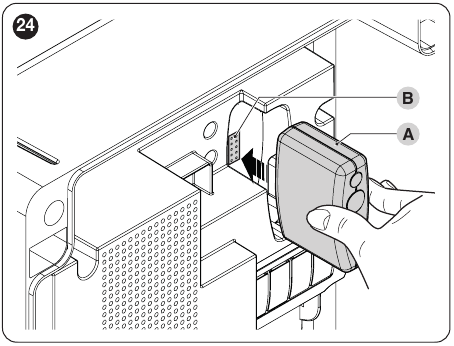

Figure 24 NICE. Cliquez sur l’image pour l’agrandir.
| Sortie du récepteur SMXI/SMXIS ou OXI en mode 1/2 | Commande de la centrale |
|---|---|
| 1 | SbS – pas à pas |
| 2 | Partial Open 1 |
| 3 | OPEN |
| 4 | CLOSE |
Pour un SMXI existant : en mode I, maintenez le bouton du récepteur enfoncé pendant au moins 3 s, jusqu’à ce que la LED s’allume, puis maintenez le bouton de la télécommande enfoncé pendant au moins 2 s dans les 10 s qui suivent. Trois clignotements confirment l’enregistrement. Pour une commande spécifique, utilisez le mode II approprié du récepteur ; n’appliquez pas automatiquement cette procédure aux modèles OXI ou OXIBD.
NICE OXIBD se branche sur le connecteur SM ; l’antenne se raccorde directement au récepteur. Télécommande NICE ON3EBD Effectuez l’appairage conformément à la notice du récepteur utilisé. Les commandes étendues du tableau suivant s’appliquent aux récepteurs OXI/OXIFM/OXIT/OXITFM. Pour le modèle OXIBD, suivez sa propre notice.
Mode étendu II des récepteurs OXI/OXIFM/OXIT/OXITFM : Attribuez le numéro de commande à la touche conformément à la notice du récepteur concerné. Le tableau suivant ne décrit pas le mode OXIBD.
| N° | Commande | Effet |
|---|---|---|
| 1 | SbS | Commande pas à pas. |
| 2 | Partial 1 | Ouverture partielle selon le paramètre de niveau II/L8. |
| 3 | OPEN | Ouverture. |
| 4 | CLOSE | Fermeture. |
| 5 | STOP | Arrêt du mouvement. |
| 6 | SbS copropriété | Commande en mode copropriété. |
| 7 | SbS haute priorité | La commande est acceptée même lorsque l’automatisme est verrouillé. |
| 8 | Partial 2 | Le vantail M2 s’ouvre à mi-course. |
| 9 | Partial 3 | Les deux vantaux s’ouvrent à mi-course. |
| 10 | Ouvrir et verrouiller | Après l’ouverture, verrouille les autres commandes standard. |
| 11 | Fermer et verrouiller | Après la fermeture, verrouille les autres commandes standard. |
| 12 | Verrouiller l’automatisme | Arrête le mouvement et verrouille les autres commandes standard. |
| 13 | Déverrouiller l’automatisme | Rétablit le fonctionnement normal. |
| 14 | Éclairage temporisé | Allume l’éclairage auxiliaire avec extinction temporisée. |
| 15 | Éclairage ON/OFF | Alterne l’allumage et l’extinction de l’éclairage auxiliaire. |
BusT4 et programmation

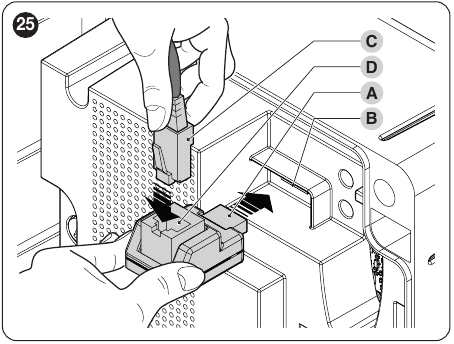

NICE IBT4N se monte, alimentation coupée, dans le connecteur de la carte. Permet de connecter NICE OVIEW conformément à sa notice. Pour le module NICE BIDIWIFI vérifiez la compatibilité et les fonctions disponibles avec le MCA5R30 en consultant la notice actuelle du module.
Figure 25 NICE. Cliquez sur l’image pour l’agrandir.
Diagnostic et dépannage
En cas d’erreur, notez le nombre de clignotements rouges de BlueBUS ainsi que l’état des autres LED. Deux clignotements verts rapides signalent un changement d’entrée ou la réception d’une commande. Lorsque le mode Standby est actif, une partie des voyants peut s’éteindre après une période d’inactivité.

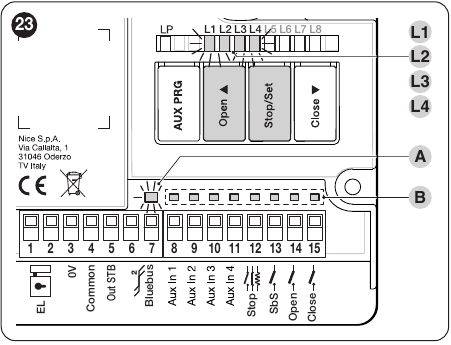

La figure 23 NICE indique BlueBUS, STOP et les LED d’état. Cliquez sur l’image pour l’agrandir.
| Symptôme / code | Vérification et dépannage |
|---|---|
| 1 clignotement rouge | Modification de la configuration BlueBUS – vérifiez les adresses et relancez l’apprentissage. |
| 2 clignotements rouges | Une cellule photoélectrique bloque le mouvement : vérifiez l’obstacle, l’alignement, l’alimentation et le câblage. |
| 4 clignotements rouges | STOP – vérifiez le dispositif de sécurité et le câblage. |
| 5 clignotements rouges | Erreur des paramètres internes ; attendez 30 s puis essayez une commande. Si l’erreur réapparaît, faites appel au service après-vente. |
| 7 clignotements rouges | Erreur électrique ; L1 = protection/moteur déconnecté, L2 = fin de course mémorisée incorrecte, L3 = fin de course présente mais non mémorisée, L4 = anomalie générale. |
| 8 clignotements rouges | Commande permanente – vérifiez le bouton ou le relais. |
| 9 clignotements rouges | Automatisme verrouillé par une commande ; déverrouillez-le avec la commande correspondante. |
| LED sur la carte | Signification / premier contrôle |
|---|---|
| BlueBUS vert, 1 clignotement/s | Fonctionnement normal. |
| BlueBUS toujours éteint / allumé | Alimentation, fusible ou défaut de la carte. |
| STOP éteint | Entrée STOP active ou défectueuse. |
| SbS / OPEN / CLOSE allumé | L’entrée correspondante est active ; un état permanent sans commande explique le blocage. |
| LS1/LS2 OPEN/CLOSE | Si des fins de course sont raccordées, interprétez les voyants selon leur câblage et le mode AUX ; le changement d’état doit correspondre au mouvement. |
| L1 + L2 clignotent lentement | Lancez l’apprentissage des dispositifs. |
| L3 + L4 clignotent lentement | Lancez l’apprentissage de la course ou vérifiez si le réglage de la carte a été modifié. |
Fusible 5 A F
La carte MCA5R30 est équipée d’un fusible rapide 5 A F. Pour le contrôler, coupez l’alimentation et remplacez-le uniquement par un fusible de type identique.

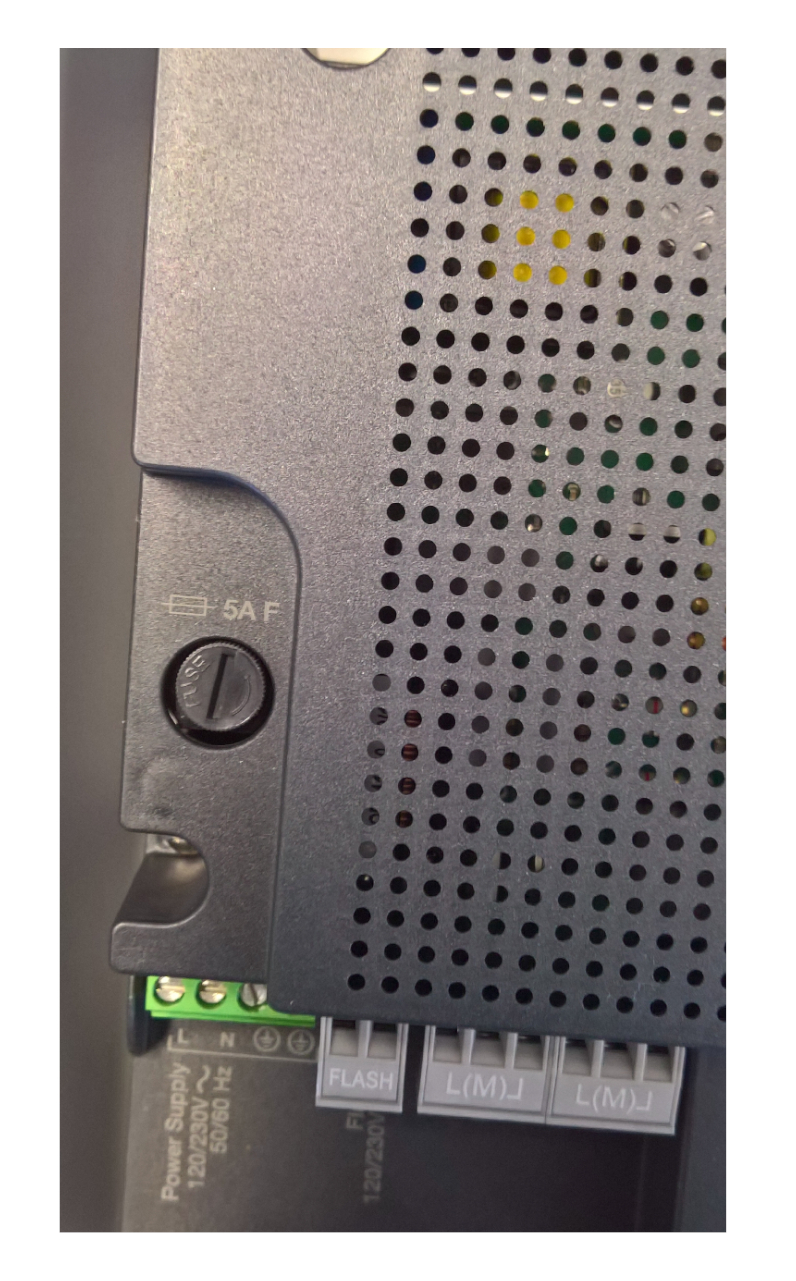

Le capot porte l’indication 5 A F. Cliquez sur l’image pour l’agrandir.
Effacement de la mémoire de l’unité de commande
La réinitialisation efface les réglages personnalisés ; elle n’est pas une première étape obligatoire lors d’un nouveau raccordement. Maintenez Open + Close jusqu’à ce que L1/L2 clignotent, puis relâchez. Reconfigurez le mode AUX, procédez à l’apprentissage des dispositifs et de la course, vérifiez les paramètres personnalisés et effectuez des essais. La mémoire du récepteur enfichable fait l’objet d’une procédure distincte.
Manœuvre temporaire en cas de défaillance d’un dispositif de sécurité
Après environ 2 s, le portail se déplace uniquement tant que la commande est maintenue. Après environ 2 s, le portail se déplace uniquement tant que la commande est maintenue. Éliminez ensuite la cause de la défaillance et testez à nouveau les dispositifs de sécurité.
Caractéristiques techniques et vérification
| Paramètre | MCA5R30 / MC800R30 |
|---|---|
| Alimentation de l’unité de commande | 120–250 V AC, 50/60 Hz ; dans notre réseau, 230 V AC. |
| Puissance nominale | 900 W. |
| Consommation en veille | Moins de 0,5 W sans accessoires, avec un raccordement conforme au schéma d’origine. |
| Moteurs | Un ou deux motoréducteurs adaptés de 230 V AC. |
| FLASH | Feu clignotant pour tension secteur, max. 21 W. |
| EL | Serrure électrique 12 V AC, max. 15 VA. |
| OutSTB | 24 V, max. 4 W ; désactivée en veille. |
| BlueBUS | 15 unités de charge maximum. |
| Température de fonctionnement / indice de protection | −20 à +55 °C / IP54 si le boîtier est intact. |
| Dimensions et poids du boîtier | 310 × 232 × 122 mm ; 4,1 kg. |
Après le réglage, testez l’ouverture, la fermeture et l’arrêt avec chacune des commandes utilisées. Testez séparément chaque paire de cellules photoélectriques et chaque dispositif STOP, ainsi que pendant le mouvement ; vérifiez l’ordre de déplacement des vantaux et les butées. En cas de coupure de courant, déverrouillez uniquement les motoréducteurs, conformément à leurs notices.
Contrôlez l’automatisme au moins tous les 6 mois. Pour toute demande d’intervention, indiquez la référence MCA5R30 et celles des moteurs ; une photo des bornes, l’état des LED et le nombre de clignotements rouges de BlueBUS seront également utiles.
Le PDF ci-dessous concerne l’ancienne carte MCA5 avec OGI et Photo PRG. La carte MCA5R30 fournie est équipée d’OutSTB et d’Aux PRG ; pour son raccordement et son réglage, suivez les procédures ci-dessus sur cette page.
Comment commander cet article ?
Choisissez la solution qui vous convient :
- commander en ligne : utilisez le bouton acheter pour ajouter l'article au panier de la boutique (vous trouverez le bouton acheter ici dans le tableau des variantes du produit).
- commander par e-mail : commandez à [email protected]
