NICE MOF - photocellules Moon - photocellules avec raccordement classique, (1 paire)
| Disponibilité du produit : | indisponible | Nous vous conseillerons volontiers dans le choix d’un remplacement. N’hésitez pas à nous contacter. |
|---|
Description du produit NICE MOF - photocellules Moon - photocellules avec raccordement classique, (1 paire)
Attention : les cellules photoélectriques NICE Moon MOF ne sont plus fabriquées et sont donc indisponibles. En remplacement, vous pouvez choisir les cellules photoélectriques NICE BF, NICE Era Photocell EPS ou NICE Era Photocell EPM..
Possibilité d’acheter des capots de remplacement pour les cellules photoélectriques : NICE-ND-PRB-MOFB
Cellules photoélectriques de sécurité pour l’extérieur NICE MOF (caractéristiques techniques) s’installent face à face, de part et d’autre du passage du portail, ou à tout endroit où le portail risque de heurter un obstacle. Elles émettent un faisceau infrarouge sur un axe optique qui, lorsqu’il est interrompu, déclenche l’envoi d’un signal d’arrêt au portail. Elles peuvent être utilisées avec un appareil compatible avec un système de câblage classique (c.-à-d. une alimentation de 12-24V et un circuit NC ou NO). Elles peuvent être utilisées avec un appareil compatible avec un système de câblage classique (c.-à-d. une alimentation de 12-24V et un circuit NC ou NO).
Elles se composent de deux éléments synchronisés : un émetteur TX et un récepteur RX.
Installation des cellules photoélectriques NICE MOF

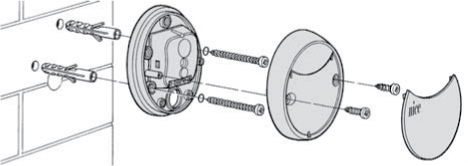

1. Les cellules photoélectriques se montent sur un mur, un pilier ou toute autre surface (montage en saillie), à la même hauteur et face à face, dans le même axe. La surface de montage doit être plane afin de pouvoir aligner facilement les cellules photoélectriques :

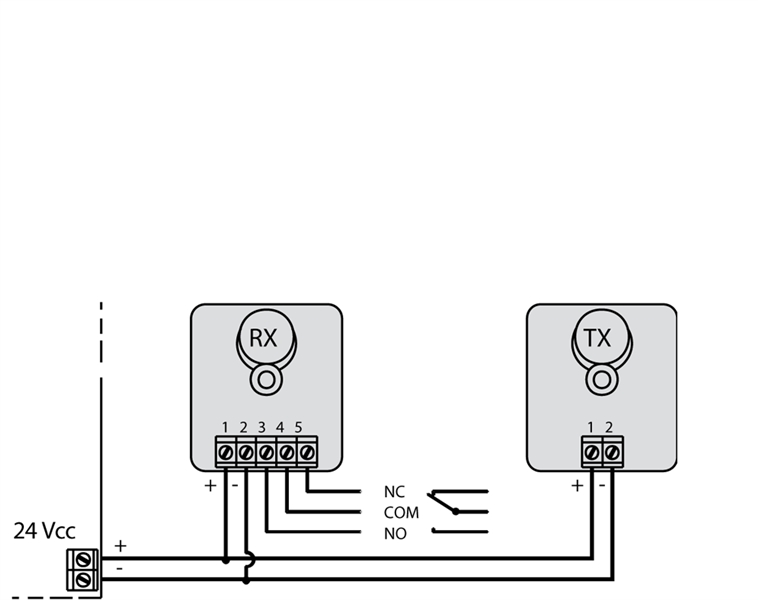

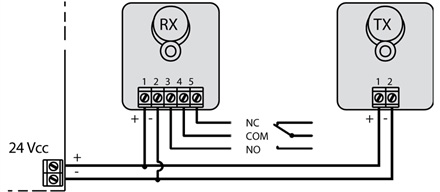

2. Raccordez ensuite les cellules photoélectriques selon le schéma fourni avec votre motorisation ou votre unité de commande (voir schéma de raccordement pour NICE Road 400 - unité de commande RBA4). Le schéma de raccordement universel est le suivant :

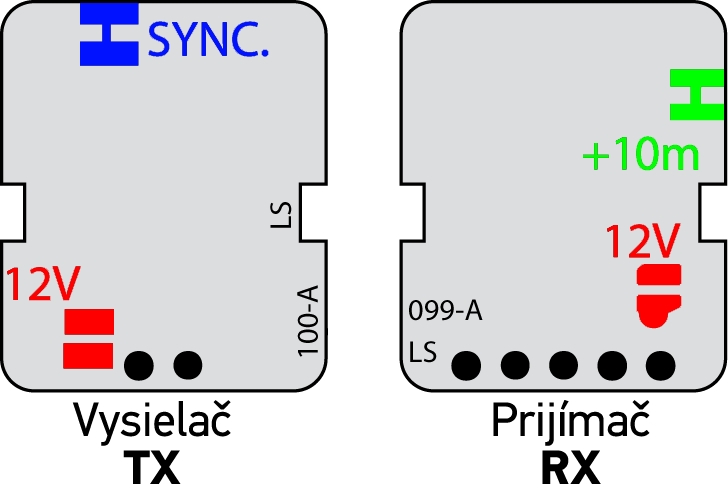

3. Par défaut, les cellules photoélectriques sont réglées sur une alimentation de 24V. Si vous avez besoin d’une alimentation de 12V, reliez à l’aide d’une goutte d’étain la pastille située sur la face arrière du circuit imprimé de l’émetteur TX et du récepteur RX, marquée « 12V ».
4. Si la distance entre l’émetteur TX et le récepteur RX est supérieure à 10m, coupez la piste située sur la face arrière du circuit imprimé du récepteur RX, marquée « +10m ».
5. Si l’angle d’ouverture requis doit être inférieur à ±5°, ajoutez le cône réducteur (fourni) au récepteur RX en suivant les instructions ci-dessous :
| Déclipsez le capot de la cellule photoélectrique | Retirez le circuit électronique |
|---|---|
 |
 |
| Déclipsez le circuit imprimé | Installez le cône réducteur |
 |
 |
6. Pour vérifier ensuite que le raccordement est correct, consultez le chapitre Vérification du fonctionnement et dépannage, ou poursuivez pour en savoir plus sur le raccordement de plusieurs paires de cellules photoélectriques :
Raccordement de deux paires de cellules photoélectriques NICE MOF

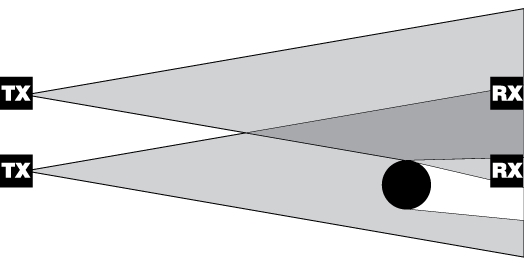

Placez les cellules photoélectriques autour du portail ou de la porte de garage. Si vous installez deux paires de cellules photoélectriques, une interférence peut se produire entre l’émetteur TX de la première paire et le récepteur RX de la seconde paire, comme illustré :
Pour éviter les interférences entre deux paires installées à proximité l’une de l’autre, il faut disposer d’une alimentation en courant alternatif et couper la piste SYNC sur les deux émetteurs TX, comme indiqué sur l’illustration :

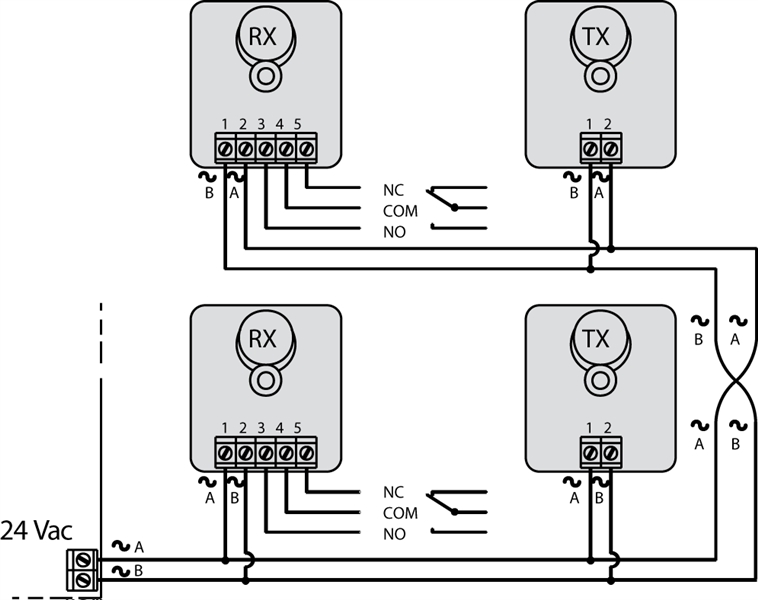

Il faut également raccorder la seconde paire de cellules photoélectriques en inversant les connexions, comme indiqué sur l’illustration :
Vérification du fonctionnement et dépannage du raccordement des cellules photoélectriques NICE MOF
 |
Après avoir installé les cellules photoélectriques, vérifiez le comportement du voyant LED du récepteur RX. Selon le clignotement du voyant LED, les situations suivantes peuvent se présenter : |
| LED « L » | Situation | Que faire ? |
|---|---|---|
| Éteint | Tout fonctionne correctement | Rien. |
| Clignotement lent | Le récepteur RX reçoit un signal faible | Ajustez l’alignement des cellules photoélectriques. |
| Clignotement rapide | Le récepteur RX ne reçoit aucun signal | Vérifiez qu’aucun obstacle ne se trouve sur l’axe optique entre l’émetteur TX et le récepteur RX. Vérifiez l’alignement de l’émetteur TX et du récepteur RX. |
| Allumé | Obstacle détecté | Retirez l’obstacle |
Caractéristiques techniques des cellules photoélectriques NICE MOF
| Type de produit | Détecteur pour portails battants et coulissants automatiques et portes de garage, composé d’un émetteur TX et d’un récepteur RX. |
|---|---|
| Technologie | Transmission optique directe TX-RX par faisceau infrarouge modulé. |
| Alimentation/Sortie |
|
| Consommation |
Une paire : 55mA, répartis comme suit :
|
| Capacité de détection | Objets opaques de plus de 50 mm traversant l’axe optique entre l’émetteur TX et le récepteur RX à une vitesse inférieure à 1,6 m/s. |
| Angle d’émission de l’émetteur TX | 20° ±25% |
| Angle de réception du récepteur RX |
|
| Portée normale | 15 m (peut être réduite de 50% en cas de conditions météorologiques défavorables) |
| Portée maximale | 30 m avec la piste « +10m » coupée |
| Sortie relais | 500mA et 48V maximum |
| Utilisation en milieu acide ou salin, ou dans un environnement présentant un risque accru d’explosion | Non |
| Montage | Montage vertical au mur |
| Indice de protection | IP55 |
| Température de fonctionnement | -20°C à 60°C |
| Dimensions | 69x78x25mm |
| Poids | 50g |
Raccordement des photocellules NICE MOF avec le moteur NICE Road 400

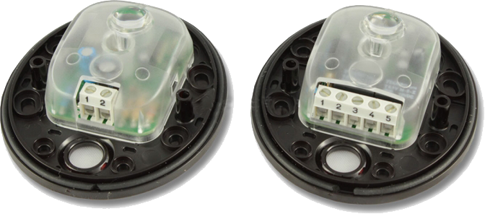

Intérieur des photocellules NICE MOF pour moteurs de portail
