NICE MoonKey MOSE – interrupteur à clé avec cylindre simple, montage en applique
| Disponibilité du produit : | remplacé | Ce produit n’est plus fabriqué, mais il a heureusement été remplacé par un modèle plus récent. |
|---|
Description du produit NICE MoonKey MOSE – interrupteur à clé avec cylindre simple, montage en applique
Interrupteur à clé NICE MOSE est remplacé.
Son successeur entièrement compatible est NICE Era Key Switch EKS.
NICE MOSE est un interrupteur à clé mécanique de la gamme NICE MoonKey, qui permet de commander par l’ouverture et la fermeture de circuits électriques les motorisations non seulement de la marque NICE. L’interrupteur à clé est à deux positions, ce qui signifie que la clé peut être tournée vers la droite comme vers la gauche. Vous pouvez attribuer une commande différente à chaque position. L’interrupteur est à rappel, ce qui signifie que le ressort le ramène à sa position initiale. Il est possible d’acheter séparément un poteau en aluminium pour l’interrupteur NICE MOCS.
Caractéristiques techniques de l’interrupteur à clé NICE MOSE
| Code fournisseur | MOSE |
|---|---|
| Type de serrure | serrure à deux positions avec rappel |
| Type de cylindre | cylindre simple |
| Type de montage |
en applique, à compléter idéalement par une plaque de montage MOA2 |
| Contacts |
deux micro-interrupteurs inverseurs, permettant soit de fermer le circuit (normalement ouvert), soit de l’ouvrir (normalement fermé) |
| Capacité des contacts | 48 V, 2 A maximum |
| Indice de protection | IP43 |
| Éclairage | non, mais pré-équipé pour un éclairage LED 12/24 V MOSA1 |

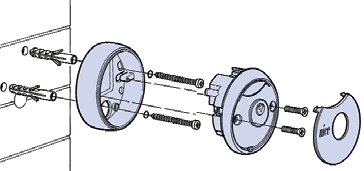

Montage en applique de l’interrupteur à clé NICE MoonKey MOSE
Raccordement du voyant supplémentaire NICE MoonKey MOSA1
Remarque : le raccordement est identique pour tous les interrupteurs à clé ; les illustrations montrent NICE MoonKey MOSEU. Le voyant LED supplémentaire MOSA1 n’est pas fourni ; il faut le commander séparément.
|
|
|
|
|
1. Raccordez MOSA1 à l’interrupteur à clé |
2. Raccordez l’alimentation électrique (la sortie se trouve généralement sur le bornier de l’unité de commande, exemple de sortie : Robus, Road). |
3. C’est terminé : l’interrupteur à clé est éclairé. Voici MOSEU avec plaque de montage MOA2 et éclairage LED MOSA1. |
Ouverture de l’interrupteur à clé NICE MoonKey MOSE
| 1. Déclipsez le capot de l’interrupteur à clé de la motorisation | 2. Dévissez les vis de l’interrupteur à clé de la motorisation | 3. Tournez la clé de l’interrupteur à clé de la motorisation et retirez la partie avant |
 |
 |
 |
Raccordement de l’interrupteur à clé NICE MOSE
Intérieur de l’interrupteur à clé NICE MoonKey MOSE
Schéma de raccordement à titre d’exemple de l’interrupteur à clé NICE MoonKey MOSE avec une motorisation NICE Robus (RB400, RB600, RB1000) et Run (RUN1800P)
La rotation de la clé provoque :
À gauche : STOP
À droite : Commande pas à pas
Schéma de raccordement à titre d’exemple de l’interrupteur à clé NICE MoonKey MOSE avec une motorisation NICE Road (RD400)
La rotation de la clé provoque :
À gauche : STOP
À droite : Commande pas à pas
Interrupteurs à clé alternatifs
| Montage / cylindre | Cylindre simple | Cylindre | Sans cylindre |
|---|---|---|---|
| En applique montage |
MOSE (vous êtes ici) |
|
|
| Encastrée installation |
|
|
n'existe pas |
Accessoires pour contacteur à clé NICE MoonKey MOSE
| MOSA1 | MOA2 | MOCA1 | MOCF2 | MOCS |
|---|---|---|---|---|
 |
 |
 |
 |
 |
|
Éclairage LED du contacteur à clé. |
Plaque de montage pour contacteur à clé. |
Embout pour poteau MOCF2. |
Poteau avec deux logements pour photocellules. Il est possible de fixer en haut le support de contacteur à clé MOCA1. |
Poteau pour contacteur à clé. |
