Description du produit NICE MyMoonBus MOMB - lecteur de cartes sans contact avec technologie BlueBUS
Lecteur de cartes transpondeur NICE ERA ETPB Avec son nouveau design, il remplace le lecteur sans contact NICE MyMoonBus MOMB.
Lecteur de cartes NICE MyMoonBus MOMB est un dispositif qui permet de contrôler l’accès à un site, ou de commander un de portail portail ou d’autres automatismes, uniquement aux personnes autorisées. Cette personne se voit attribuer une carte (ou porte-clés), qui transmet une commande à la motorisation lorsqu’on la présente devant le lecteur de cartes. Les cartes sont enregistrées dans la mémoire du lecteur ; elles ne contiennent elles-mêmes aucune information, ce qui permet d’utiliser une même carte avec un nombre illimité d’automatismes. Le lecteur NICE MOMB communique avec la motorisation au moyen du système BlueBUS, dans lequel le lecteur est raccordé à l’unité de commande par un câble à deux conducteurs seulement, sans qu’il soit nécessaire de respecter la polarité. Il est possible de raccorder jusqu’à quatre lecteurs de cartes à une même motorisation ; une adresse unique est définie pour chacun à l’aide d’un cavalier, ce qui permet à la motorisation de distinguer les lecteurs.
La mémoire du lecteur peut contenir jusqu’à 255 cartes, ou porte-clés.
Le lecteur propose deux modes de programmation : simple pour une utilisation rapide et facile, et professionnel pour un contrôle d’accès avancé.
La distance de détection, lorsque l’installation est conforme, est de 4-8 centimètres.
Il est possible de programmer un nombre limité d’accès pour une carte donnée, par exemple pour des visiteurs.
Possibilité de programmer le blocage permanent de la motorisation, ainsi que son déblocage ultérieur.
Sommaire
Installation et raccordement électrique du lecteur
Programmation du lecteur NICE MyMoonBus MOMB
Programmation en mode simple
Programmation en mode professionnel
- Création des cartes MAÎTRES
- Programmation des cartes
- Suppression d’une carte
- Vérification du nombre de cartes
- Programmation d’une carte pour un nombre d’utilisations limité
- Réglage du verrouillage permanent ou du déverrouillage de la mémoire
- Effacement de toute la mémoire à l’aide d’une carte MAÎTRE
Autres fonctions du lecteur NICE MyMoonBus MOMB
Ajout d’une nouvelle carte standard à l’aide d’une carte déjà enregistrée
Effacement de toute la mémoire
Modification du type de la première et de la deuxième commande
Diagnostic selon la nature du problème
Diagnostic par clignotement
Caractéristiques techniques du lecteur
Installation et raccordement électrique du lecteur NICE MyMoonBus MOMB
Avant de poser le lecteur, il faut disposer d’une surface adaptée et avoir amené le câblage jusqu’à l’emplacement d’installation. Le câblage doit être débranché de la motorisation et ne doit pas être sous tension. On utilise généralement un câble à deux conducteurs 2x0,5mm2, mais nous recommandons de consulter, le cas échéant, le manuel de l’unité de commande concernée.
La pose s’effectue comme suit :

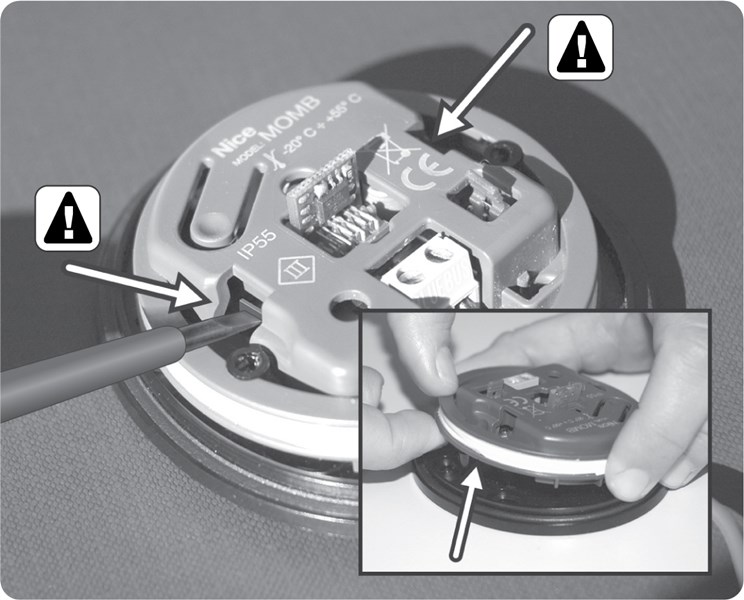

- Retirez le cache, dévissez les deux vis et enlevez le capot du lecteur. La pose se présente comme suit :
- Sur le lecteur ouvert, appuyez d’abord sur un ergot à l’aide d’un tournevis, puis sur le second, et retirez la partie électronique du lecteur. Veillez à ne pas endommager le circuit imprimé avec le tournevis, voir l’illustration :

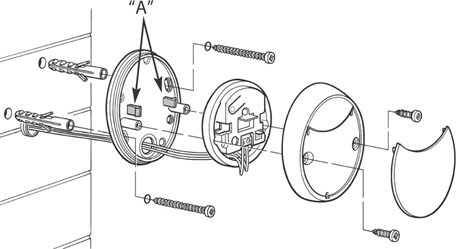

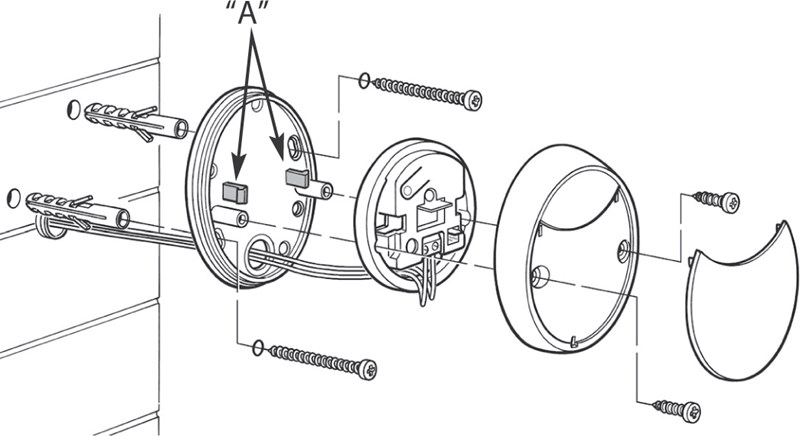

- Percez les trous nécessaires (deux suffisent généralement) dans la partie inférieure en plastique afin de fixer le lecteur sur le support à l’aide de vis.

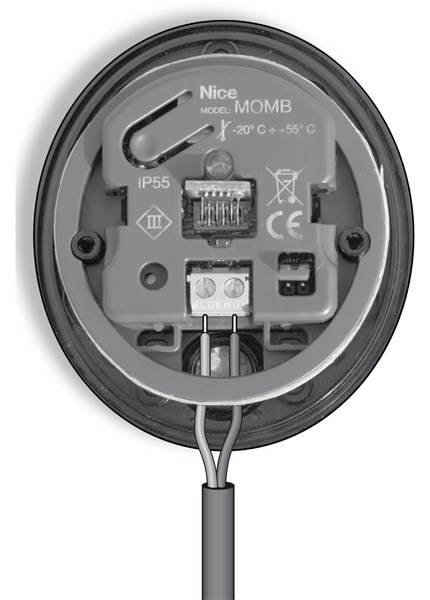

- Faites passer le câble amené à travers le trou situé dans la partie inférieure, puis raccordez-le à la borne BlueBUS comme indiqué sur l’illustration :
- Si vous raccordez plusieurs lecteurs à la motorisation, vous devez définir une adresse unique pour chacun à l’aide d’un cavalier. Si vous ne raccordez qu’un seul lecteur, vous pouvez passer cette étape. Utilisez un cavalier différent pour chaque lecteur :

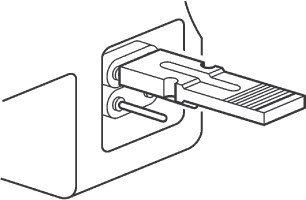

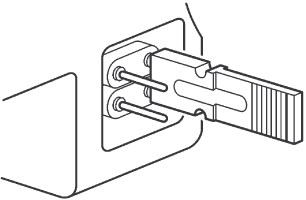

Premier MOMB Deuxième MOMB

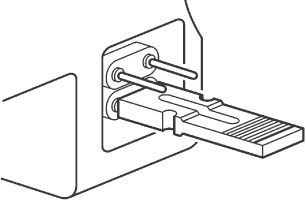

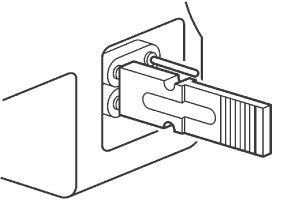

Troisième MOMB Quatrième MOMB
- Vous pouvez remettre l’installation sous tension ; si le lecteur se met à clignoter, tout fonctionne correctement (le lecteur clignote selon une séquence déterminée par le type de mémoire installé, voir le type de mémoire). Fixez le lecteur au support à l’aide des vis, emboîtez la partie électronique, fixez le capot avec les deux vis, puis emboîtez le cache.
Il ne reste plus qu’à programmer le lecteur.
Programmation du lecteur NICE MyMoonBus MOMB
Le lecteur peut être programmé de deux façons :
- simple pour une utilisation rapide et facile
- et professionnel pour un contrôle d’accès avancé.
Le mode de programmation doit être choisi lorsque la mémoire du lecteur est encore vide. Dans le cas contraire, pour changer de mode de programmation, vous devrez d’abord effacer toute la mémoire.
Types de commandes
Le lecteur peut envoyer deux commandes à la motorisation. Vous pouvez associer à une carte la première commande, la deuxième commande ou les deux commandes. Le principe de commande est le suivant :
| Statique I. | Commande uniquement 1 : présentez la carte et le lecteur enverra la première commande. |
|---|---|
| Statique II. | Commande uniquement 2 : présentez la carte et le lecteur enverra la deuxième commande. |
| Dynamique |
Les deux commandes
|
Remarque : Vous pouvez donc avoir des cartes qui envoient uniquement la première commande, d’autres qui envoient uniquement la deuxième commande et, bien sûr, des cartes qui envoient les deux commandes.
Les commandes disponibles varient selon le modèle de motorisation, mais il s’agit généralement des suivantes :
| Numéro de commande | Description de la commande |
|---|---|
| 1. | Fonctionnement pas à pas (préréglé comme Commande statique I.) |
| 2. | Ouverture |
| 3. | Fermeture |
| 4. | Ouverture partielle (préréglé comme Commande statique II.) |
| 5. | STOP (arrêt du portail) |
| 6. | Éclairage |
La commande préréglée pour Commande statique I. et Commande statique II. et Commande dynamique peut être modifiée en programmant le changement de commande..
Programmation en mode simple

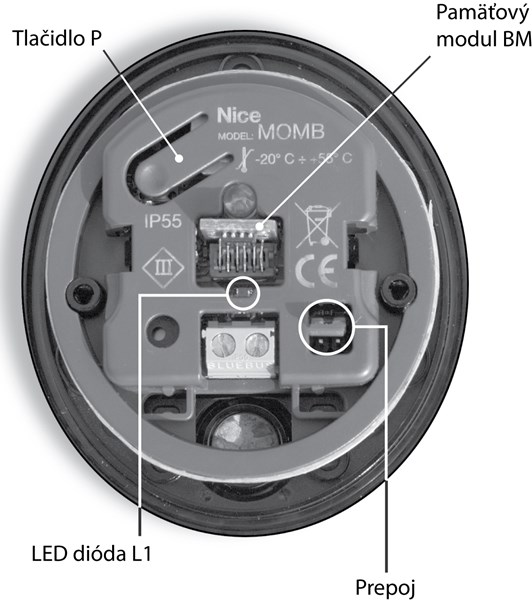

- Appuyez sur le bouton P pour accéder à la programmation initiale.
- Le lecteur émet des bips à intervalles réguliers.
- Dans un délai de 30 secondes enregistrez la première carte en mémoire.
- Vous avez le choix entre trois options (voir Types de commandes):
- Statique I. – présentez la carte au lecteur une fois
- Statique II. – présentez la carte au lecteur deux fois
- Dynamique – présentez la carte au lecteur trois fois
Dans un délai de 10 secondes vous pouvez à chaque fois enregistrer une autre carte en suivant le point 4., si 10 secondes s’écoulent sans que vous ayez présenté de carte, la programmation initiale prend fin et vous devrez ajouter les cartes suivantes selon la programmation secondaire : procédure d’ajout d’une nouvelle carte à l’aide d’une carte déjà appairée.
En mode simple, vous pouvez :
- Ajouter d’autres cartes à l’aide d’une carte déjà appairée
- Effacer toute la mémoire
- Modifier le type de la première et de la deuxième commande
Programmation en mode professionnel
En mode professionnel, le fonctionnement et la programmation des fonctions s’effectuent à l’aide d’une ou de deux cartes dites MAÎTRES, définies au début de la programmation. Elles permettent également de verrouiller et déverrouiller la motorisation, de sorte que les autres cartes ne réagissent pas. Par exemple, vous pouvez ouvrir le portail le matin, puis le verrouiller à l’aide de la carte MAÎTRE afin que personne ne puisse le fermer, et le déverrouiller le soir, le fermer, puis le verrouiller à nouveau pour la nuit afin que personne ne puisse l’ouvrir. Le soir, vous pouvez déverrouiller le portail, le fermer, puis le verrouiller à nouveau pour la nuit afin que personne ne puisse l’ouvrir. Bien entendu, les cartes MAÎTRES peuvent également être utilisées comme des cartes ordinaires sur d’autres lecteurs MOMB.
Le lecteur peut mémoriser deux cartes MAÎTRES :
- MAÎTRE1 – gère toutes les cartes qui déclenchent la commande statique I.
- MAÎTRE2 – gère toutes les cartes qui déclenchent la commande statique II.
Vous obtenez ainsi deux groupes de cartes. Une carte ne peut appartenir qu’à un seul groupe et ne peut donc déclencher qu’une seule commande. Si cette solution ne vous convient pas, vous pouvez programmer une même carte en tant que MAÎTRE1 et MAÎTRE2. Vous n’aurez alors qu’un seul groupe de cartes, auxquelles pourront être attribuées les commandes Statique I., Statique II. ou Dynamique.
Création de cartes MAÎTRES
Création de deux cartes MAÎTRES (une MAÎTRE1, l’autre MAÎTRE2)
Cette procédure crée deux cartes MAÎTRES, chacune gérant son propre groupe de cartes ordinaires. Vous créez ainsi deux groupes de cartes : le premier utilise uniquement la commande statique I. et le second uniquement la commande statique II.
Création de la première carte MAÎTRE1
- Vous ne pouvez suivre cette procédure que si la mémoire du lecteur est vide
- Présentez la carte MAÎTRE1 souhaitée devant le lecteur et maintenez-la en place pendant au moins 5 secondes.
- Au bout de 5 secondes, le lecteur émet trois bips, puis un autre.
- Retirez ensuite la carte : la carte MAÎTRE1 est prête.
Création de la deuxième carte MAÎTRE2
- Vous ne pouvez suivre cette procédure que si une carte MAÎTRE1 a déjà été enregistrée.
- Présentez la carte MAÎTRE2 souhaitée devant le lecteur et maintenez-la en place pendant au moins 5 secondes.
- Au bout de 5 secondes, le lecteur émet trois bips, puis un autre.
- Retirez ensuite la carte : la carte MAÎTRE2 est prête.
Création d’une carte MAÎTRE unique (à la fois MAÎTRE1 et MAÎTRE2)
Cette procédure crée une carte MAÎTRE unique qui gère toutes les cartes ordinaires auxquelles peuvent être attribuées les commandes Statique I., Statique II. ou Dynamique.
La procédure est la même que pour créer deux cartes MAÎTRES, MAÎTRE1 et MAÎTRE2, sauf que vous utilisez la même carte dans les deux cas.
Programmation des cartes
Programmation en mode deux cartes MAÎTRES (commande statique I. et commande statique II.)
Programmation de la commande statique I. avec la carte MAÎTRE1
Cette procédure enregistre en mémoire les cartes ordinaires qui déclencheront la commande statique I. Vous pouvez répéter la procédure de programmation à tout moment :
- Présentez une fois la carte MAÎTRE1.
- Présentez une fois une carte ordinaire.
- Pour enregistrer une autre carte ordinaire, passez au point 2. Vous disposez toujours de 10 secondes pour enregistrer la carte suivante.
Programmation de la commande statique II. avec la carte MAÎTRE2
Comme pour la programmation de la commande statique I., mais en utilisant la carte MAÎTRE2.
Programmation en mode carte MAÎTRE unique (commande statique I., commande statique II. et commande dynamique)
Programmation de la commande statique I. avec la carte MAÎTRE unique
Cette procédure enregistre en mémoire les cartes ordinaires qui déclencheront la commande statique I. Vous pouvez répéter la procédure de programmation à tout moment :
- Présentez une fois la carte MAÎTRE unique.
- Présentez une fois une carte ordinaire.
- Pour enregistrer une autre carte ordinaire, passez au point 2. Vous disposez toujours de 10 secondes pour enregistrer la carte suivante.
Programmation de la commande statique II. avec la carte MAÎTRE unique
Cette procédure enregistre en mémoire les cartes ordinaires qui déclencheront la commande statique II. Vous pouvez répéter la procédure de programmation à tout moment :
- Présentez une fois la carte MAJSTER unique
- Présentez deux fois une carte standard
- Pour enregistrer une autre carte standard, passez à l’étape 2. Vous disposez toujours de 10 secondes pour enregistrer la carte suivante.
Programmation de la commande dynamique avec la carte MAJSTER unique
Cette procédure enregistre dans la mémoire les cartes standard qui déclencheront la commande dynamique. Vous pouvez répéter la procédure de programmation à tout moment :
- Présentez une fois la carte MAJSTER unique
- Présentez trois fois une carte standard
- Pour enregistrer une autre carte standard, passez à l’étape 2. Vous disposez toujours de 10 secondes pour enregistrer la carte suivante.
Suppression d’une carte
Procédez comme suit :
- Présentez deux fois MAJSTER la carte (si vous avez deux cartes MAJSTER1 et MAJSTER2, présentez celle du groupe auquel appartient la carte à supprimer)
- Présentez une fois la carte standard que vous souhaitez supprimer
- Pour supprimer une autre carte, répétez l’étape 2. Vous disposez toujours de 10 secondes pour supprimer la carte suivante.
Le mode suppression prend fin si :
- 10 secondes s’écoulent depuis la dernière carte supprimée
- Vous présentez une carte qui n’est pas enregistrée en mémoire
- Vous présentez une carte MAJSTER
Vérification du nombre de cartes
Le nombre maximal de cartes est de 999. Pour compter les cartes d’un groupe de commandes donné, présentez trois fois la carte MAJSTER. Le lecteur indique le nombre de cartes par des signaux sonores, selon le code suivant : il émet d’abord le nombre de centaines de bips, puis le nombre de dizaines, puis le nombre d’unités. Si un ton retentit 10 fois, cela signifie que le chiffre de ce rang est zéro :
| 3 bips | 100 cartes |
|---|---|
| 2 bips | 10 cartes |
| 1 bip | 1 carte |
| 10 tons | 0 carte |
Exemple I : Vous avez enregistré 54 cartes. Le lecteur émet 10 fois 3 bips, ce qui signifie 0 centaine. Ensuite, il émet 5 fois 2 bips, soit 50. Ensuite, il émet 4 fois 1 bip. Vous calculez 0+50+4=54.
Exemple II Vous avez enregistré 7 cartes. Le lecteur émet 10 fois 3 bips, ce qui signifie 0 centaine. Ensuite, il émet 10 fois 2 bips, soit 0 dizaine. Ensuite, il émet 7 fois 1 bip. Vous calculez 0+0+7=7.
Remarque : Après présentation de la carte MAJSTER1 ou MAJSTER2, le lecteur compte uniquement les cartes appartenant au groupe correspondant. Après présentation de la carte MAJSTER unique, le lecteur compte toutes les cartes (la carte MAJSTER unique ne comporte qu’un seul groupe).
Programmation d’une carte pour un nombre limité d’utilisations
Par défaut, chaque carte est configurée pour un nombre illimité d’utilisations. Si vous souhaitez limiter le nombre d’utilisations d’une carte standard, c’est-à-dire la désactiver une fois ce nombre atteint, suivez les instructions ci-dessous :
- Décomposez le nombre d’utilisations souhaité en centaines, dizaines et unités. Vous saisirez ces valeurs successivement en présentant la carte à plusieurs reprises. Supposons que vous souhaitiez configurer la carte pour 345 utilisations.
- Présentez la carte MAJSTER quatre fois
- Attendez 2 secondes : le lecteur émet trois bips, indiquant qu’il attend la saisie du nombre de centaines d’utilisations.
- Présentez la carte autant de fois que vous souhaitez de centaines d’utilisations. Présentez la carte trois fois (3x100=300).
- Attendez 2 secondes : le lecteur émet deux bips, indiquant qu’il attend la saisie du nombre de dizaines d’utilisations.
- Présentez la carte autant de fois que vous souhaitez de dizaines d’utilisations. Présentez la carte quatre fois (4x10=40).
- Attendez 2 secondes : le lecteur émet un bip, indiquant qu’il attend la saisie du nombre d’unités d’utilisation.
- Présentez la carte autant de fois que vous souhaitez d’unités d’utilisation. Présentez la carte cinq fois (5x1=5).
- C’est terminé. Vous avez saisi successivement le nombre d’utilisations : 300+40+5=345.
Remarque : Le nombre maximal d’utilisations est de 999. Une valeur supérieure signifie que le nombre d’utilisations est illimité. Pour rétablir un nombre illimité d’utilisations sur une carte « limitée », présentez la carte au moins 10 fois à l’étape 3 (soit 10x100=1000>999). Si vous ne souhaitez pas saisir une valeur, attendez le signal sonore suivant.
Réglage du verrouillage permanent et du déverrouillage de l’automatisme
Procédure de verrouillage de l’automatisme (motorisation) :
- Présentez la carte MAJSTER sept fois
- Présentez la carte MAJSTER une fois de plus et maintenez-la devant le lecteur
- Attendez 1 bip, puis retirez la carte
- Si l’opération a réussi, le lecteur émet trois bips et la motorisation est verrouillée.
Procédure de déverrouillage de l’automatisme (motorisation) :
- Présentez la carte MAJSTER sept fois
- Présentez la carte MAJSTER une fois de plus et maintenez-la devant le lecteur
- Attendez 2 bips, puis retirez la carte
- Si l’opération a réussi, le lecteur émet trois bips et la motorisation est déverrouillée.
Effacement de toute la mémoire à l’aide de la carte MAJSTER
ATTENTION : cette fonction efface complètement la mémoire du lecteur, y compris toutes les cartes standard et les cartes MAJSTER. Elle supprime également le lecteur de la mémoire de la centrale de commande de la motorisation. Vous devez donc effectuer la phase de détection des appareils connectés sur la centrale (généralement en maintenant enfoncés les deux premiers boutons).
- Présentez cinq fois la carte MAJSTER devant le lecteur
- Attendez 3 bips
- Juste après le troisième bip, présentez de nouveau la carte MAJSTER et maintenez-la devant le lecteur
- Attendez 5 bips et retirez la carte après le cinquième bip
- Le lecteur émet trois bips, puis clignote cinq fois
Autres fonctions du lecteur NICE MyMoonBus MOMB
Après avoir branché le lecteur MOMB sur l’alimentation électrique (ou après avoir mis sous tension la motorisation à laquelle il est raccordé), le lecteur s’active et clignote selon le tableau suivant, en fonction du type de mémoire insérée :
| Nombre de clignotements | Type de mémoire ou explication |
|---|---|
| 1 | BM60 |
| 2 | BM250 |
| 3 | BM1000 |
| 4 | Erreur : la mémoire contient des codes défectueux |
| 5 | Erreur : impossible de lire la mémoire |
Si le lecteur clignote 5 fois de plus, cela signifie que la mémoire indiquée est vide.
Pendant l’utilisation du lecteur (programmation ou utilisation), celui-ci signale les événements suivants par des bips :
| Bips | Description |
|---|---|
| 1 bip | Présentation d’une carte |
| 2 bips rapides + 1 bip | Carte incorrecte |
| 3 bips | Programmation réussie |
| 5 bips | Erreur pendant la programmation |
Ajout d’une nouvelle carte standard à l’aide d’une carte déjà enregistrée
Cette fonction permet d’ajouter en mémoire d’autres cartes (NOUVELLE) à l’aide d’une carte déjà appairée (ANCIENNE), à partir de laquelle la carte NOUVELLE copiera les paramètres configurés types de commande.
- Approchez et maintenez NOUVELLE carte devant le lecteur pendant au moins 5 secondes, puis retirez-la.
- Approchez trois fois la carte déjà appairée ANCIENNE carte.
- Approchez une fois la NOUVELLE carte.
Effacement de toute la mémoire
ATTENTION : cette fonction efface complètement toute la mémoire du lecteur, y compris toutes les cartes. Elle supprime également le lecteur de la mémoire de la centrale de commande de l’automatisme. Vous devez donc effectuer la phase de reconnaissance des appareils connectés sur la centrale (généralement en appuyant sur les deux premiers boutons et en les maintenant enfoncés).
- Appuyez sur le bouton P et maintenez-le enfoncé
- La LED L1 s’allume pendant environ trois secondes, puis commence à clignoter
- Relâchez le bouton exactement au troisième clignotement
- Le lecteur clignote rapidement pendant un moment, puis émet trois bips et clignote lentement cinq fois.
Modification du type de la première et de la deuxième commande
- Selon le type de commande, dont vous souhaitez modifier le type :
Statique I. Statique II. Dynamique I. Dynamique II. Approchez une fois la carte Approchez une fois la carte Approchez la carte, attendez le bip, maintenez-la, attendez le bip, puis retirez-la Approchez la carte, attendez le bip, retirez-la, puis approchez-la de nouveau dans les 2 secondes et retirez-la - La LED L1 clignote autant de fois que le numéro du type de commande actuellement programmé pour cette carte.
- Appuyez sur le bouton P autant de fois que nécessaire pour que la LED L1 clignote le nombre correspondant au type de commande souhaité
- Selon le type de commande dont vous modifiez le type :
Statique I. Statique II. Dynamique I. Dynamique II. Approchez une fois la carte Approchez une fois la carte Approchez la carte, attendez le bip, maintenez-la, attendez le bip, puis retirez-la Approchez la carte, attendez le bip, retirez-la, puis approchez-la de nouveau dans les 2 secondes et retirez-la - Le type de commande a été modifié
Diagnostic du lecteur NICE MyMoonBus MOMB selon la nature du problème
| Si le lecteur MOMB clignote | Vérifiez que le cavalier est correctement inséré et que le lecteur a été reconnu par la centrale de commande |
| Si plusieurs lecteurs sont raccordés à l’automatisme et que, après la saisie d’une commande, le rétroéclairage du lecteur clignote mais que la commande n’est pas exécutée | Vérifiez que le cavalier |
| Si le lecteur n’émet aucun signal sonore lorsque vous approchez une carte | Vérifiez que le module mémoire BM est correctement inséré. |
| Si la LED L1 clignote après la saisie d’une commande, mais que rien ne se déclenche |
Vérifiez que la phase de reconnaissance des appareils connectés a été effectuée et que l’automatisme (l’opérateur) n’est pas bloqué. |
| Si le lecteur ne s’allume pas | Vérifiez la présence de tension à l’entrée BlueBUS |
| Si le lecteur s’allume, mais ne fonctionne pas | Vérifiez que la centrale de commande de l’automatisme est compatible avec le système BlueBUS |
Diagnostic par clignotement du lecteur NICE MyMoonBus MOMB
| Allumé | Lecteur EST synchronisé avec le système BlueBUS. Après l’effacement de la mémoire du lecteur, effectuez également à nouveau la phase de reconnaissance des appareils connectés. |
|---|---|
| 3 clignotements, pause, 3 clignotements | Lecteur N’EST PAS synchronisé avec le système BlueBUS. Effectuez la phase de reconnaissance des appareils connectés. |
| 2 clignotements, pause, 2 clignotements | Le n’est PAS cavalier inséré dans le lecteur. Réglez correctement le cavalier conformément au tableau des cavaliers. |
Caractéristiques techniques du lecteur NICE MyMoonBus MOMB
| Type | Dispositif de contrôle d’accès utilisant des cartes transpondeur passives 125 kHz, 32 bits. Lecteur uniquement. |
|---|---|
| Technologie |
NICE BlueBUS |
| Couleur du rétroéclairage | Rouge |
| Longueur du câble de raccordement | Selon la centrale de commande |
| Alimentation | Uniquement par la borne NICE BlueBUS, qui alimente le lecteur et assure également sa communication avec la centrale de commande |
| Consommation | 2 unités BlueBUS |
| Distance de détection | De 5 à 10 cm |
| Induction magnétique | À 10 cm du lecteur : < 2 microT |
| Capacité mémoire | Un module mémoire NICE BM1000 (255 cartes) |
| Classe de protection | Classe III. |
| Indice de protection | IP55 |
| Température de fonctionnement | De -20°C à +50°C |
| Utilisation en milieu acide ou salin, ou dans un environnement présentant un risque accru d’explosion | Non |
| Montage | Verticalement sur un mur |
| Dimensions | 78x69x26 |
| Poids | 65g |
Comment commander cet article ?
Choisissez la solution qui vous convient :
- commander en ligne : utilisez le bouton acheter pour ajouter l'article au panier de la boutique (vous trouverez le bouton acheter ici dans le tableau des variantes du produit).
- commander par e-mail : commandez à [email protected]
