NICE PLA11 - serrure électrique horizontale pour portail battant, NICE-PLA11
| Disponibilité du produit : | En stock | Nous expédions généralement les marchandises dans les 24 heures. |
|---|
en stock
128,02 € TTC
| Poids |
|---|
| 0,80 kg |
Description du produit NICE PLA11 - serrure électrique horizontale pour portail battant, NICE-PLA11
Gâche électrique NICE PLA11 est conçue pour les portails et portillons à ouverture automatique ou manuelle, en intérieur comme en extérieur portails battants et portillons. En fonctionnement standard, elle fonctionne en mode automatique. Après retrait du composant amovible, elle fonctionne en mode semi-automatique. La gâche électrique est conçue pour une utilisation horizontale, mais peut en principe également être installée verticalement. Pour une installation verticale, il est préférable de choisir la gâche électrique PLA10.
Manuels et documents à télécharger
Informations techniques
| Montage : | horizontal (également vertical) |
|---|---|
| Entraxe : | 70mm du bord de la gâche à l’axe du cylindre |
| Fonctionnement : |
|
| Bobine : | Double bobine interchangeable pour une sollicitation continue et une longue durée de vie. |
| Tension : | 12V AC |
| Finition : |
Boîtier et gâche mécanique en acier galvanisé zingué. Pêne en laiton. |
| Cylindre : | Double ou demi-cylindre (le demi-cylindre est inclus dans le colis). |

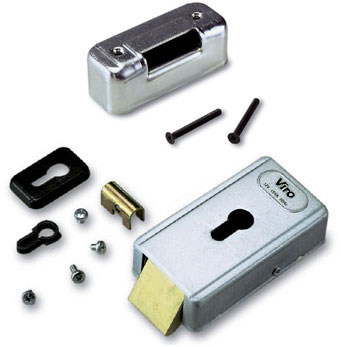

Contenu de l’emballage
L’emballage de la gâche électrique NICE PLA11 comprend :
 |
|
Fonctionnement de la gâche électrique
 |

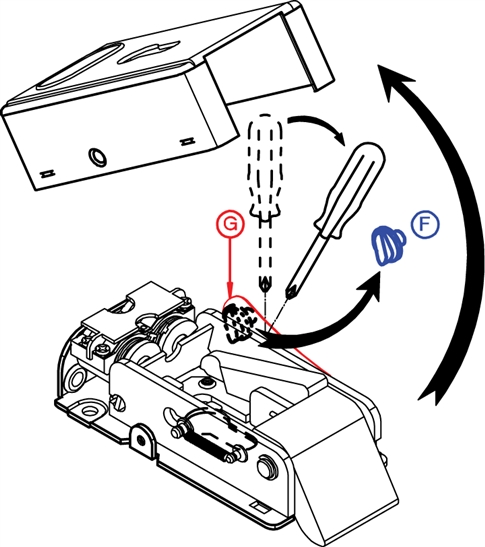

La gâche électrique NICE PLA11 fonctionne en mode automatique. Après retrait du composant amovible, elle fonctionne en mode semi-automatique. En mode automatique, la gâche se déverrouille à l’aide d’une impulsion électrique et ne se verrouille qu’après l’ouverture puis la fermeture du portail. En mode semi-automatique, après retrait du composant amovible, la gâche ne se déverrouille qu’en combinant une impulsion électrique et une poussée manuelle sur le vantail du portail. Pour activer cette fonction, repoussez la pièce de pression G et retirez le composant en plastique F. |

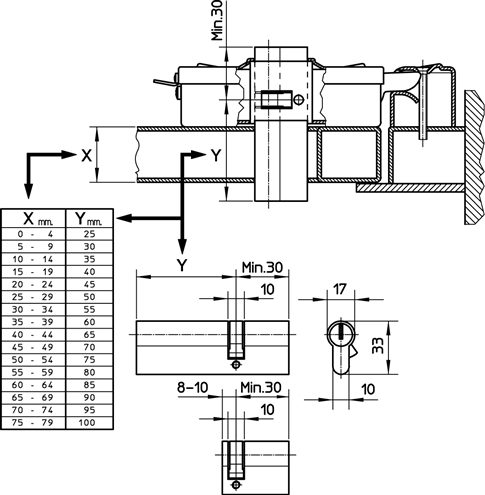

Dimensions des cylindres compatibles
La gâche électrique est livrée avec un demi-cylindre. Pour déterminer les dimensions du cylindre nécessaire, consultez le tableau ci-dessous : il vous indiquera la dimension adaptée en fonction de l’épaisseur du matériau de votre portail, sur lequel vous fixez la gâche électrique. Vous pouvez également utiliser uniquement un cylindre simple entrée, aux dimensions indiquées sur le schéma.

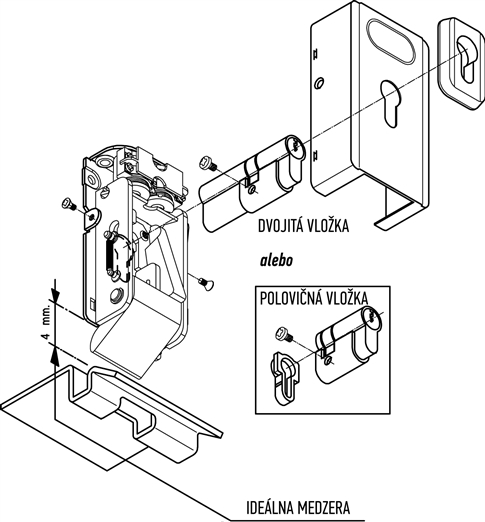

Mise en place du cylindre
Après avoir choisi le cylindre approprié, installez la gâche électrique conformément au schéma suivant. Respectez l’écart idéal de 4mm entre le corps de la gâche et la partie supérieure de la gâche mécanique.

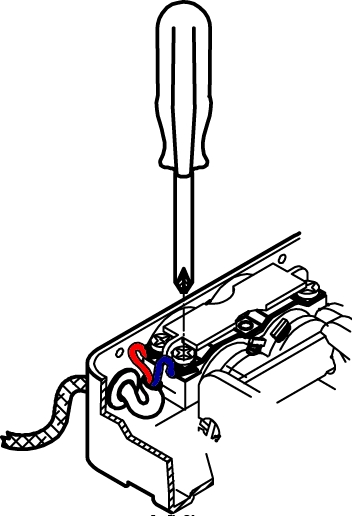

Raccordement électrique de la gâche
Faites passer le câble par le passe-câble en caoutchouc situé à l’arrière de la gâche, puis raccordez-le comme indiqué sur l’illustration :
Galerie photos de la gâche électrique

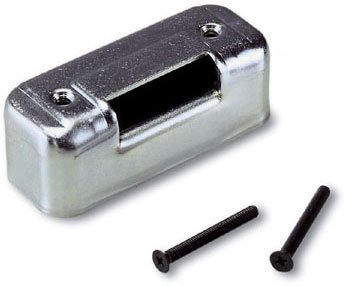

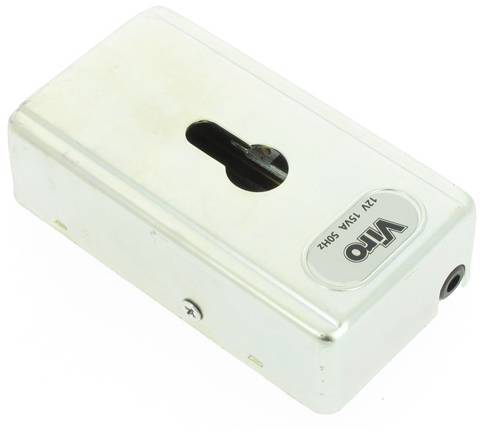

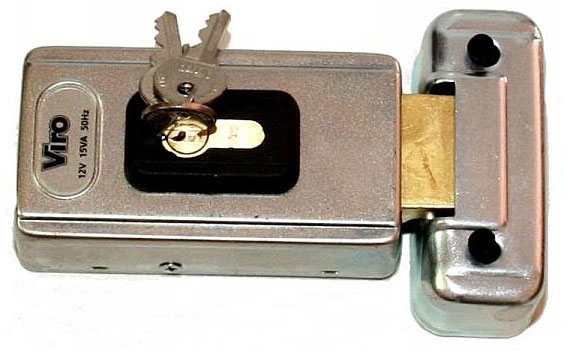

| Corps de la gâche électrique NICE PLA11 et sa gâche | Corps de la gâche électrique NICE PLA11 |
|---|---|
 |
 |

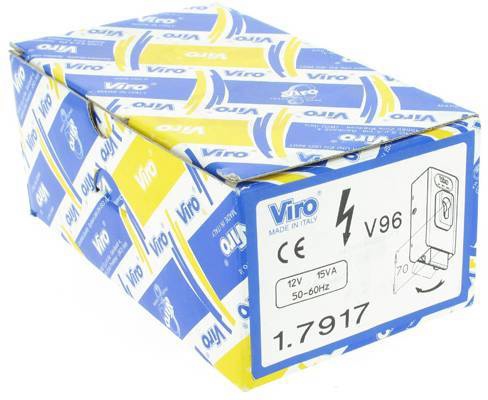

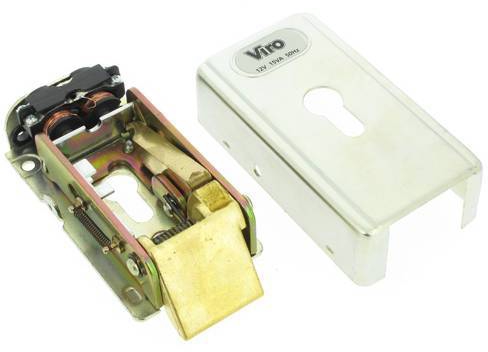

| Intérieur de la gâche électrique NICE PLA11 | Boîtier de la gâche électrique NICE PLA11 |
 |
 |

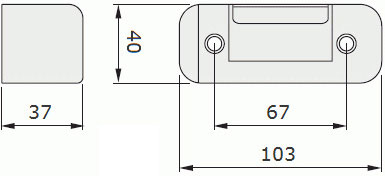

Galerie photos de la gâche
 |
 |
Gâche électrique NICE PLA11 est conçue pour les portails et portillons à ouverture automatique ou manuelle, en intérieur comme en extérieur portails battants et portillons. En fonctionnement standard, elle fonctionne en mode automatique. Après retrait du composant amovible, elle fonctionne en mode semi-automatique. La gâche électrique est conçue pour une utilisation horizontale, mais peut en principe également être installée verticalement. Pour une installation verticale, il est préférable de choisir la gâche électrique PLA10.
Informations techniques
| Montage : | horizontal (également vertical) |
|---|---|
| Entraxe : | 70mm du bord de la gâche à l’axe du cylindre |
| Fonctionnement : |
|
| Bobine : | Double bobine interchangeable pour une sollicitation continue et une longue durée de vie. |
| Tension : | 12V AC |
| Version : |
Boîtier et une butée mécanique en acier galvanisé électrolytiquement. Pêne en laiton. |
| Cylindre : | Double ou demi-cylindre (le demi-cylindre est inclus dans l’emballage). |
Contenu de l’emballage
L’emballage de la serrure électrique NICE PLA11 contient :
|
|
Fonctions de la serrure électrique
|
La serrure électrique NICE PLA11 fonctionne en mode automatique ; après le retrait du composant amovible, elle fonctionne en mode semi-automatique. En mode automatique, la serrure se déverrouille à l’aide d’une impulsion électrique et ne se verrouille qu’après l’ouverture puis la fermeture du portail. En mode semi-automatique, après le retrait du composant amovible, la serrure se déverrouille uniquement par une impulsion électrique suivie d’une pression manuelle sur le vantail du portail. Pour activer cette fonction, poussez la languette de pression G et retirez le composant en plastique F. |
Dimensions des cylindres compatibles
La serrure électrique est fournie avec un demi-cylindre. Pour déterminer la dimension du cylindre nécessaire, consultez le tableau ci-dessous, qui vous indiquera la dimension adaptée en fonction de l’épaisseur du matériau de votre portail sur lequel vous fixez la serrure électrique. Vous pouvez également utiliser uniquement un cylindre unilatéral aux dimensions indiquées sur le schéma.
Installation du cylindre
Après avoir choisi le cylindre adapté, installez la serrure électrique conformément au schéma suivant. Respectez l’écart idéal de 4 mm entre le corps de la serrure et la partie supérieure de la butée mécanique.
Raccordement électrique de la serrure
Faites passer le câble par le passe-câble en caoutchouc situé à l’arrière de la serrure, puis raccordez-le comme indiqué sur l’illustration :
Galerie photo de la serrure électrique
| Corps de la serrure électrique NICE PLA11 et sa butée | Corps de la serrure électrique NICE PLA11 |
|---|---|
|
|
| Intérieur de la serrure électrique NICE PLA11 | Boîte de la serrure électrique NICE PLA11 |
|
|
Galerie photo de la butée de la serrure électrique
|
|
