NICE Toona TO4006 - motorisation seule pour portails battants, vantail jusqu’à 3 m/500 kg


Disponibilité du produit : à la question

Le produit peut ne pas être disponible, contactez-nous pour plus d’informations.

NICE Toona TO4006 - motorisation seule pour portails battants, vantail jusqu’à 3 m/500 kg NICE Toona TO4006 - motorisation seule pour portails battants, vantail jusqu’à 3 m/500 kg

Description du produit NICE Toona TO4006 - motorisation seule pour portails battants, vantail jusqu’à 3 m/500 kg

  • Irréversible
  • 230V
  • Rapide
  • Avec butée à microcontact pour l’ouverture et la fermeture

Domaine d’utilisation

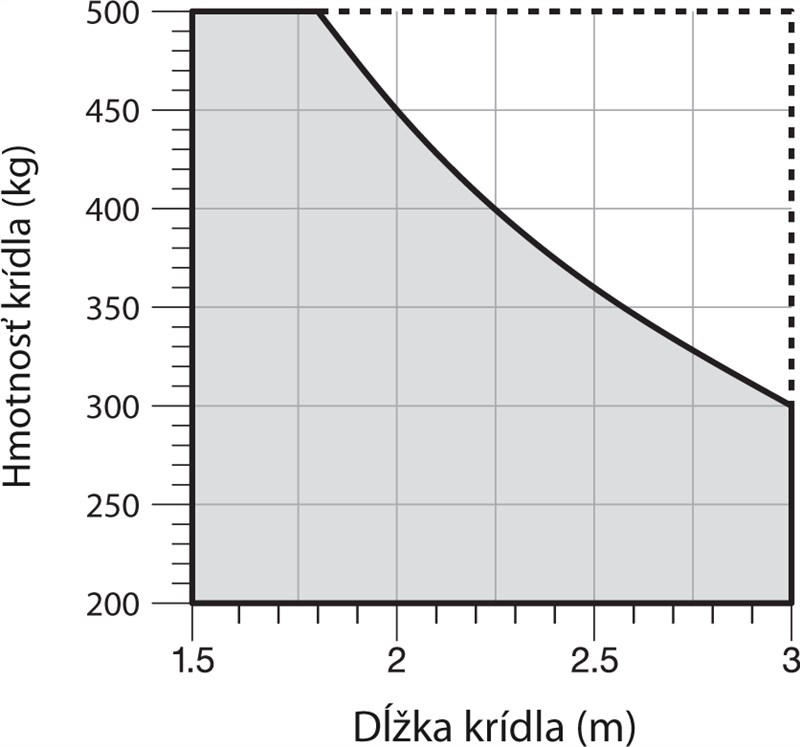

Pour un vantail de portail jusqu’à 500kg et 3m de long, selon le graphique d’utilisation suivant :

Limites d’utilisation de l’automatisme NICE Toona 4

Centrales de commande compatibles

Caractéristiques techniques

Alimentation 230V
Intensité absorbée 1,5A
Puissance 340W
Vitesse 0,016m/s
Force 1800N
Cycles/heure* 58
Indice de protection IP44
Température de fonctionnement -20°C à +50°C
Dimensions 820x115x105mm
Poids 6kg

* dans des conditions d’installation optimales

I. Montage de la patte de fixation arrière

Schéma d’ouverture vers l’intérieur avec l’automatisme NICE Toona Schéma d’ouverture vers l’extérieur avec l’automatisme NICE Toona
Schéma d’ouverture vers l’intérieur Schéma d’ouverture vers l’extérieur



Déterminez la position de la patte arrière à l’aide du graphique, qui vous permettra de relever les dimensions A et B ainsi que l’angle d’ouverture maximal. Attention, les valeurs A et B doivent être proches (idéalement identiques) afin que l’automatisme puisse se déplacer de manière linéaire et fluide.

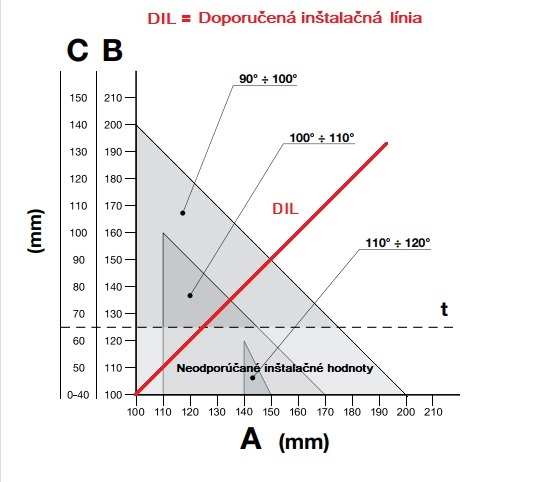

Graphique d’installation de l’automatisme NICE Toona TO4024 Exemple illustré du calcul des dimensions de montage de l’automatisme NICE Toona
Graphique de calcul  Exemple de lecture des valeurs sur le graphique



Procédure de calcul :

  1. Mesurez la distance C sur le schéma
  2. Sur le graphique tracez une ligne horizontale passant par la valeur mesurée C
  3. L’intersection de cette ligne avec la DIL ((ligne d’installation recommandée) vous indiquera l’angle d’ouverture maximal
  4. Si l’intersection se trouve sous le niveau t, vous devrez modifier les valeurs afin de déplacer l’intersection au-dessus de ce niveau
  5. Si l’intersection se trouve au-dessus du niveau t, tout est en ordre, mais si l’ angle d’ouverture maximal déterminé ne convient pas, il faudra modifier la valeur A et, si nécessaire, également la valeur B, afin que les deux valeurs soient proches (idéalement identiques)

Avant de fixer la patte sur le pilier ou le mur, il faut la raccourcir à la longueur requise, correspondant aux dimensions A et B puis la souder à la platine de montage.

Coupez la patte à la longueur requise Soudez la patte raccourcie à la platine de montage
1. Coupez la patte à la longueur requise 2. Soudez la patte raccourcie à la platine de montage



Le kit fourni comprend une patte de 150 mm de long. Si vous avez besoin d’une patte plus longue pour une installation particulière, ou si vous souhaitez que le portail s’ouvre vers l’extérieur, nous vous recommandons de commander également la patte rallongée NICE PLA6.

Avant de fixer la patte arrière, vérifiez que la patte avant arrive bien sur une partie rigide du vantail du portail, car il existe une différence de hauteur entre les pattes avant et arrière, comme le montre l’illustration.



Différence F=44mm.

 Différence de hauteur entre les pattes avant et arrière

Si tout convient, fixez la patte arrière au pilier ou au mur à l’aide de vis, de chevilles et de rondelles.

II. Montage de la patte de fixation avant

La patte avant doit être installée sur le vantail à une distance correspondant aux valeurs D et E, que vous trouverez dans le tableau (valeur D est fixe et vaut 730 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210
E 630 620 610 600 590 580 570 560 550 540 530 530



Le colis fourni contient une patte à souder. Si vous préférez une patte à visser, nous vous recommandons de commander la version alternative patte à visser NICE PLA8.

  1. Calculez à partir des tableaux la valeur E
  2. Calculez la hauteur selon l’ illustration des hauteurs des pattes (afficher l’illustration)
  3. Fixez la patte au vantail (si vous la soudez, nous vous recommandons de la pointer seulement dans un premier temps)

III. Montage de l’automatisme de portail sur la patte arrière

Montage de l’automatisme NICE Toona sur la patte arrière
  1. Fixez le moteur à la patte comme indiqué sur l’illustration, à l’aide de l’axe de patte arrière, de la rondelle et de l’écrou fournis.
  2. Serrez l’écrou à fond, puis desserrez-le d’ 1/10 de tour afin que l’ automatisme de portail puisse pivoter



IV. Montage de l’automatisme de portail sur la patte avant

Montage de l’automatisme NICE Toona sur la patte avant
  1. Fixez l’automatisme à la patte comme indiqué sur l’illustration, à l’aide de l’axe et de la rondelle fournis.
  2. Serrez l’axe à fond



V. Réglage de la butée mécanique de course

Si vous utilisez la butée mécanique intégrée, contre laquelle l’automatisme vient en butée à l’ouverture, il n’est pas nécessaire d’installer des butées de sol externes. Le réglage s’effectue comme suit :

Réglage de la butée mécanique de course de l’automatisme NICE Toona
  1. Déverrouillez l’automatisme conformément aux instructions de déverrouillage de l’automatisme
  2. Desserrez la vis de la butée mécanique
  3. Déplacez manuellement le vantail jusqu’à la position d’ouverture souhaitée
  4. Faites glisser toute la butée mécanique jusqu’à l’axe et serrez la vis comme indiqué sur l’illustration
  5. S’il y en a deux, répétez les étapes 2 à 4 pour la butée avant (butée d’ouverture) et la butée arrière (butée de fermeture) butée mécanique
  6. Déplacez manuellement le vantail jusqu’à la position de fermeture et verrouillez l’automatisme
