NICE Toona TO4015 - motorisation individuelle pour portails battants, vantail jusqu’à 3 m/500 kg
| Disponibilité du produit : | à la question | Le produit peut ne pas être disponible, contactez-nous pour plus d’informations. |
|---|
à la question
350,03 € TTC
| Poids |
|---|
| 6,00 kg |
Description du produit NICE Toona TO4015 - motorisation individuelle pour portails battants, vantail jusqu’à 3 m/500 kg
- Irréversible
- 230V
- Lent
- Avec fin de course à micro-interrupteur pour l’ouverture
Plage d’utilisation
Pour un vantail de portail pesant jusqu’à 500kg et mesurant jusqu’à 3m, selon le graphique d’utilisation suivant :
Centrales de commande compatibles
Caractéristiques techniques
| Alimentation | 230V |
|---|---|
| Consommation | 1,5A |
| Puissance | 340W |
| Vitesse | 0,013m/s |
| Force | 1800N |
| Cycles/heure* | 54 |
| Indice de protection | IP44 |
| Température de fonctionnement | -20°C à +50°C |
| Dimensions | 820x115x105mm |
| Poids | 6kg |
* avec une installation optimale
I. Montage de la patte de fixation arrière
 |
 |
| Schéma d’ouverture vers l’intérieur | Schéma d’ouverture vers l’extérieur |
Déterminez la position de la patte arrière à l’aide du graphique, qui vous permettra de relever les dimensions A et B et l’angle d’ouverture maximal. Attention, les valeurs A et B doivent être proches (idéalement identiques) pour que l’automatisme puisse se déplacer de manière linéaire et fluide.
 |
 |

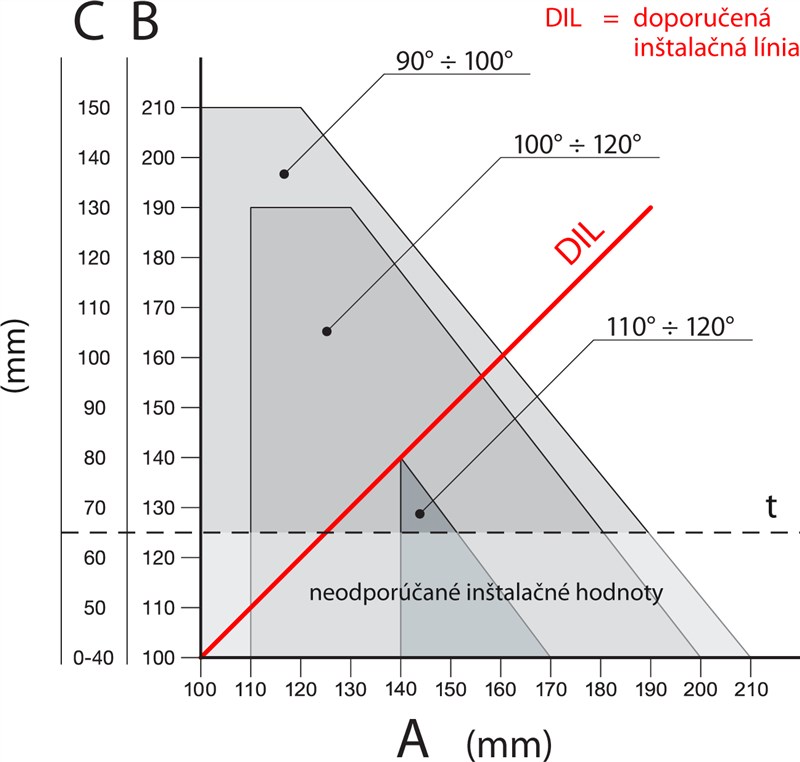

| Graphique de calcul | Exemple de lecture des valeurs sur le graphique |
Procédure de calcul :
- Mesurez la distance C sur le schéma
- Sur le graphique tracez une ligne horizontale qui passe par la valeur C
- L’intersection de cette ligne avec la DIL ((ligne d’installation recommandée)vous indique l’angle d’ouverture maximal
- Si l’intersection se situe en dessous du niveau t, vous devrez modifier les valeurs pour déplacer l’intersection au-dessus de ce niveau.
- Si l’intersection se situe au-dessus du niveau t, tout est en ordre. Toutefois, si l’angle d’ouverture maximal déterminé ne convient pas, il faudra modifier la valeur A et, si nécessaire, également la valeur B, afin qu’elles soient proches (idéalement identiques).
Avant de fixer la patte au pilier ou au mur, il faut la raccourcir à la longueur requise, correspondant aux dimensions A et B puis la souder sur la plaque de montage.
 |
 |
| 1. Coupez la patte à la longueur requise | 2. Soudez la patte raccourcie sur la plaque de montage |
Le kit fourni comprend une patte de 150 mm. Si vous avez besoin d’une patte plus longue pour une situation particulière ou si vous souhaitez que le portail s’ouvre vers l’extérieur, nous vous recommandons de commander en supplément la patte rallongée NICE PLA6.
|
Avant de fixer la patte arrière, vérifiez que la patte avant peut être montée sur la partie fixe du vantail du portail, car il existe une différence de hauteur entre les pattes avant et arrière, comme illustré.
Différence F=44mm. |
 |
Si tout convient, fixez la patte arrière au pilier ou au mur à l’aide de vis, de chevilles et de rondelles.
II. Montage de la patte de fixation avant
La patte avant doit être montée sur le vantail à une distance correspondant aux valeurs D et E, que vous pouvez relever dans le tableau (valeur D est fixe, et cela fait 730 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 630 | 620 | 610 | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 530 |
Le kit fourni comprend une console à souder. Si vous préférez une console à visser, nous vous recommandons de commander la console alternative console à visser NICE PLA8.
- Calculez à partir des tableaux la valeur E
- Calculez la hauteur d’après l’ illustration hauteur des consoles (afficher l’illustration)
- Fixez la console au vantail (si vous la soudez, nous vous recommandons de ne faire pour l’instant que quelques points de soudure)
III. Montage de l’opérateur de portail sur la console arrière
 |
|
IV. Montage de l’opérateur de portail sur la console avant
 |
|
V. Réglage de la butée mécanique de course
Si la butée mécanique interne est utilisée et que l’opérateur vient en butée à l’ouverture, il n’est pas nécessaire d’installer des butées de sol externes. Le réglage s’effectue comme suit :
 |
|
