NICE Wingo WG2024 - motorisation seule pour portail battant, jusqu’à 2 m / 400 kg par vantail
| Disponibilité du produit : | En stock | Nous expédions généralement les marchandises dans les 24 heures. |
|---|
en stock
178,41 € TTC
| Poids |
|---|
| 6,00 kg |
Description du produit NICE Wingo WG2024 - motorisation seule pour portail battant, jusqu’à 2 m / 400 kg par vantail
| Navigation rapide sur cette page : | ||
|---|---|---|
| Le motoréducteur comprend… | Motorisations alternatives… | Kits à prix avantageux… |
| Accessoires compatibles… | Notice… | Choix, limites, durée de vie… |
| Montage… | Galerie photos… | Déverrouillage manuel… |
| Caractéristiques techniques… | Posez toutes vos questions… | Montage de la patte de fixation arrière... Dimensions des pattes de fixation |
Motorisation NICE Wingo WG2024 est conçue pour automatiser les portails battants d’une longueur de vantail de 2 m et d’un poids de jusqu’à 400 kg. La motorisation est nonréversible, composée d’un corps en deux parties en aluminium moulé sous pression, avec un revêtement polyester résistant aux intempéries. Toutes les pièces mobiles internes sont en acier, en alliages légers et en technopolymères. L’écrou de guidage est en bronze, ce qui garantit une bonne robustesse ainsi qu’un fonctionnement silencieux. Le condensateur de démarrage est intégré à la motorisation afin de simplifier au maximum le montage. Les motorisations sont dimensionnellement compatibles avec la gamme précédente Moby et Pluto du fabricant italien NICE ; toutes les dimensions de fixation et tous les diamètres des axes sont identiques. La motorisation utilise la technologie 24V, qui la rend plus adaptée aux situations d’utilisation fréquente que la version 230V , mais elle n’est en revanche pas adaptée aux environnements venteux, notamment avec des portails pleins et opaques.
Centrale de commande MCA2R30 dans la centrale de commande MC424LR30 permet une programmation simple, l’apprentissage automatique des positions de fin de course, le diagnostic automatique des pannes, le réglage de la durée de pause en mode fermeture automatique, le passage piéton, le ralentissement avant les positions de fin de course, un système de détection des obstacles et la possibilité d’un fonctionnement de secours avec la batterie de secours PS124, une entrée pour tous les types de barres palpeuses de sécurité et bien plus encore.
Les motorisations Wingo offrent un bon rapport qualité-prix pour l’automatisation des portails battants dans les environnements résidentiels et semi-industriels. Toute la gamme Wingo est fiable et silencieuse. Caractéristiques techniques détaillées ». Télécharger la notice ».

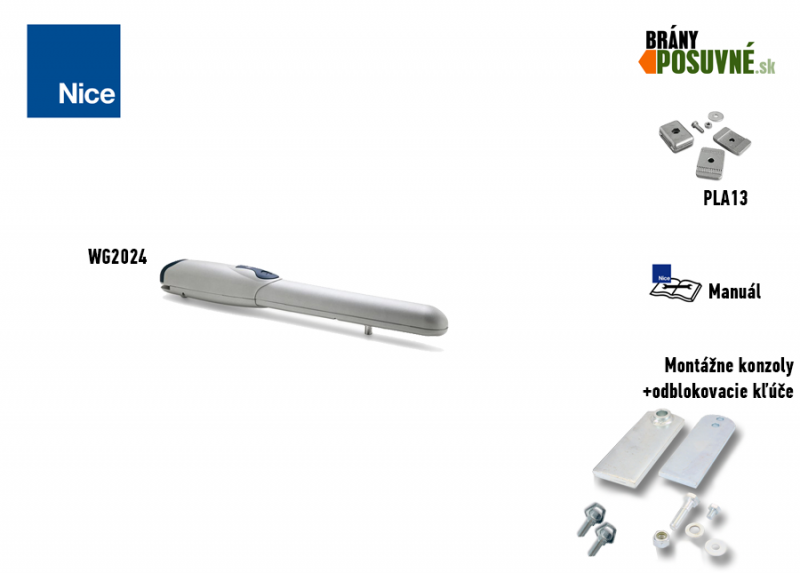

| Le kit comprend : | Code | |||
|---|---|---|---|---|
 |
1 × | Motorisation NICE Wingo WG2024 |
WG2024 |
|
|
Motorisation électromécanique NICE Wingo WG2024 pour vantaux de portail pesant jusqu’à 400 kg et mesurant jusqu’à 2m. |
||||
 |
1 × | Butée mécanique intérieure d’ouverture | PLA13 | |
|
Son utilisation évite de devoir installer des butées de sol externes. Instructions de réglage. |
||||
 |
2 × | Clé de déverrouillage | CM-B | |
|
En cas de coupure de courant, elle permet de déverrouiller la motorisation afin de pouvoir manœuvrer le portail manuellement en le poussant ou en le tirant. |
||||
 |
1 × | Patte avant à souder | PMDSMAR04.4610 | |
|
Elle se soude sur la partie fixe du vantail. Attention : elle se place à une hauteur différente de celle de la patte arrière. La patte alternative à visser est la PLA8. |
||||
 |
1 × | Axe de la patte avant | R8.5120 Rondelle V8X10.5102 Axe |
|
|
Sert à fixer la partie avant de la motorisation à la patte avant. |
||||
 |
1 × | Support arrière à souder | PMDSMP2.4610 | |
|
À souder sur une platine de montage à visser ou un poteau en acier. Attention, il se positionne à une hauteur différente de celle du support avant. Le support allongé alternatif est le PLA6. |
||||
 |

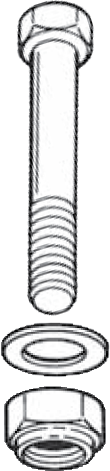

2 × | Axe du support arrière | D10.5110 Écrou R10.5120 Rondelle V10X40.5101 Axe |
|
|
Sert à fixer la partie arrière de la motorisation au support arrière. |
||||
 |
1 × | Notice de montage NICE Wingo WG2024 | Télécharger | |
|
Notice de montage pour une installation réussie, avec schémas illustrés de câblage, instructions de programmation et appairage des télécommandes. |
||||
Remarque importante : Cette motorisation est autonome, c’est-à-dire qu’elle ne fonctionnera pas toute seule.. Nous la proposons séparément dans notre boutique en ligne afin que vous puissiez composer une automatisation sur mesure, exactement selon vos souhaits. Pour cette motorisation, vous devez acheter au minimum une centrale de commande (NICE Moonclever MC424LR10) et éventuellement d’autres accessoires. Si vous n’avez pas encore d’idée précise, le mieux est de commencer par consulter nos kits préconfigurés à prix avantageux.
(Cette motorisation me convient-elle ?)
Comparez-la à d’autres motorisations :
| « Motorisation moins puissante | Motorisation alternative | Motorisation plus puissante » | |||||
|---|---|---|---|---|---|---|---|
|
Non. |
Motorisation NICE Wingo 230 V :
Prix et livraison sur commande. |
Motorisation NICE Wingo WG3524
|
Kits à prix avantageux comprenant la motorisation NICE Wingo WG2024:
| Kit pour portail à un vantail » | Kit pour portail à deux vantaux » |
|---|---|
|
Motorisation Wingo pour portail jusqu’à 400 kg/2 m, centrale de commande, télécommande, récepteur. |
2 × motorisation Wingo pour portail jusqu’à 400 kg/2 m, centrale de commande, télécommande, récepteur. |
| Kit pour portail à un vantail avec cellules photoélectriques » | Kit pour portail à deux vantaux avec cellules photoélectriques » |
|
Motorisation Wingo pour portail jusqu’à 400 kg/2 m, centrale de commande, télécommande, récepteur, cellules photoélectriques, feu clignotant, contacteur à clé. |
2 × motorisation Wingo pour portail jusqu’à 400 kg/2 m, centrale de commande, télécommande, récepteur, cellules photoélectriques, feu clignotant, contacteur à clé. |
| Kit pour portail à un vantail avec accessoires » | Kit pour portail à deux vantaux avec accessoires » |
|
Motorisation Wingo pour portail jusqu’à 400 kg/2 m, centrale de commande, télécommande, récepteur, cellules photoélectriques, feu clignotant, contacteur à clé. |
2 × motorisation Wingo pour portail jusqu’à 400 kg/2 m, centrale de commande, télécommande, récepteur, cellules photoélectriques, feu clignotant, contacteur à clé. |
Accessoires compatibles avec la motorisation NICE Wingo WG2024
Nous vous recommandons également d’acheter des accessoires optionnels compatibles avec la motorisation :
| Quoi | Pourquoi | Type |
|---|---|---|
| Centrale de commande | Électronique de commande du moteur. | |
| Feu clignotant | Signale le mouvement du portail par un clignotement – idéal pour les sorties avec une visibilité réduite. Comprend également une antenne pour augmenter la portée de la télécommande. |
Ou tous les feux clignotants alimentés en 12V-24V, d'autres fabricants. |
| Cellules photoélectriques | Lors de la fermeture, elles détectent les obstacles et arrêtent le mouvement : le portail ne heurtera ni les voitures ni les personnes. | |
| Émetteur | Pour commander le portail à distance. | |
| Récepteur |
Pour commander le portail à distance. Dans l'unité de commande MCA2R30 le récepteur est déjà intégré. Ces autres récepteurs sont proposés en option. |
|
| Antenne |
Pour une meilleure portée de la télécommande. |
|
| Clavier |
Si vous oubliez votre télécommande, ou si de nombreux véhicules ou visiteurs se présentent chez vous et que vous ne souhaitez pas donner une télécommande à chacun ni ouvrir le portail vous-même. |
|
| Sélecteur à clé |
Pour commander le portail à l'aide d'une clé via un sélecteur raccordé au moteur par un câble, à l'emplacement de votre choix. |
|
| Lecteurs de cartes |
Commande de l’automatisme en présentant une carte ou un porte-clés devant le lecteur de cartes. |
|
| Serrures électriques |
Les serrures électriques de sécurité sont synchronisées avec l’automatisme via l’unité de commande. Lorsque l’automatisme reçoit une commande, la serrure électrique se déverrouille d’abord, puis le portail commence à s’ouvrir. De même, la serrure se verrouille une fois le portail fermé. Elles sont nécessaires pour un vantail de plus de 3,5 m de long. |
|
| Alimentation de secours |
Source d’énergie de secours. |
Notice de l’automatisme NICE Wingo WG2024
Notice de l’automatisme NICE Wingo WG2024 à télécharger ici :
Notice de l’automatisme NICE Wingo WG2024
Choisir un automatisme : est-il NICE Wingo WG2024 adapté à mon portail ?
|
|

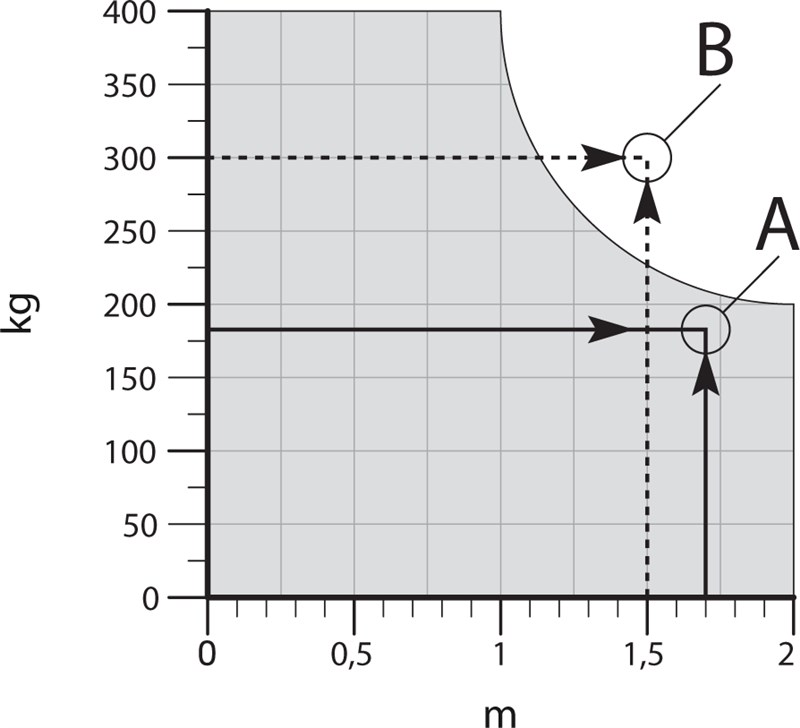

Limites de l’automatisme NICE Wingo WG2024Chaque portail a une longueur de vantail (et donc un bras de levier) et un poids (et donc une force de gravité exercée sur le bras de levier) qui lui sont propres, et chaque automatisme a ses propres limites. L’automatisme NICE Wingo WG2024 convient aux portails dont la longueur de vantail et le poids se situent dans la plage indiquée sur l’illustration de gauche. Cela signifie que l’automatisme convient à un portail allant de 400kg/1m à 200kg/2m. Exemple : la valeur B, avec un vantail de 300 kg et de 1,5 m de long, se situe hors de la plage autorisée et n’est donc pas adaptée. Choisissez un automatisme plus puissant. La valeur A, avec un vantail de 180 kg et de 1,7 m de long, est conforme. Vous pouvez procéder à l’installation. |

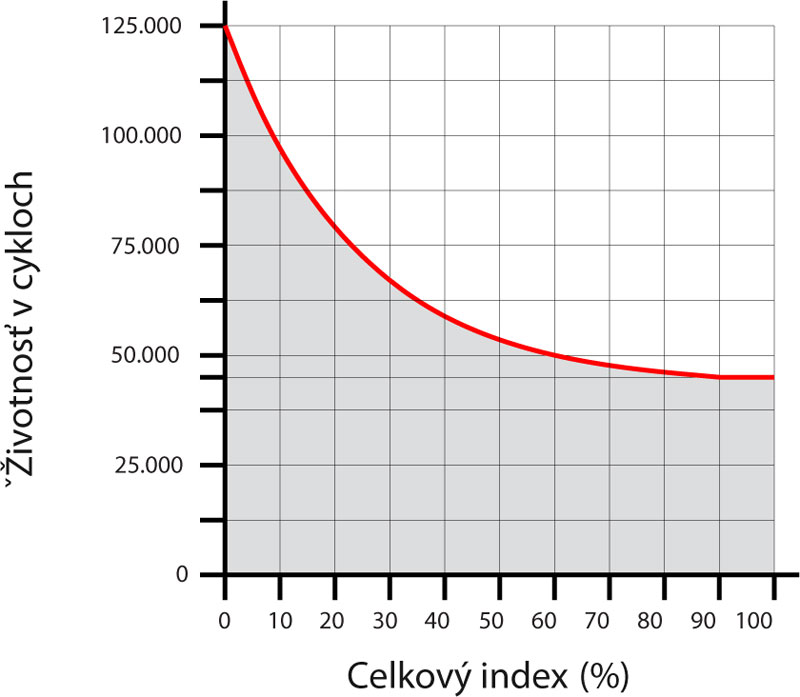

Durée de vie de l’automatisme NICE Wingo WG2024
Dans le tableau ci-dessous, additionnez les indices de contrainte correspondant au poids et à la longueur du vantail, puis ajoutez les indices des autres facteurs, le cas échéant. Le graphique vous permet ensuite de déterminer la durée de vie de l’automatisme, exprimée en nombre de cycles.
Exemple : J’ai un portail avec une largeur de passage de 3 m (2 vantaux de 1,5 m chacun) et un vantail dont le poids, structure et remplissage compris, ne dépasse pas 100 kg. Je calcule l’indice de longueur du vantail, soit environ 20, auquel j’ajoute l’indice de poids du portail (10) et, par précaution, l’indice de basse température (10), car nos hivers sont rigoureux. L’indice total est donc de 40. Le graphique indique que la durée de vie de l’automatisme est d’environ 60 000 cycles. À raison de 10 manœuvres par jour, cela correspond à une durée de vie d’environ 16 ans.
| Caractéristiques de l’ensemble de l’automatisme | Indice | Graphique de durée de vie |
|---|---|---|
|
Poids d’un vantail |
L’indice total maximal recommandé est de 60 % maximum. (soit 50 000 cycles, ce qui correspond à 13 ans avec une utilisation normale de 10 cycles par jour) |
|
| Jusqu’à 100 kg | 10 | |
| 100-200 kg | 20 | |
| 200-300 kg | 30 | |
| Longueur du vantail | ||
| 1-2 m | 20 | |
|
Autres facteurs (si leur probabilité d’apparition est supérieure à 10 %) |
||
| Température ambiante supérieure à 40 °C ou inférieure à 0 °C, ou humidité supérieure à 80 % | 20 | |
| Vantail à remplissage plein | 15 | |
| Zone venteuse | 15 | |
Installation de l’automatisme NICE Wingo WG2024

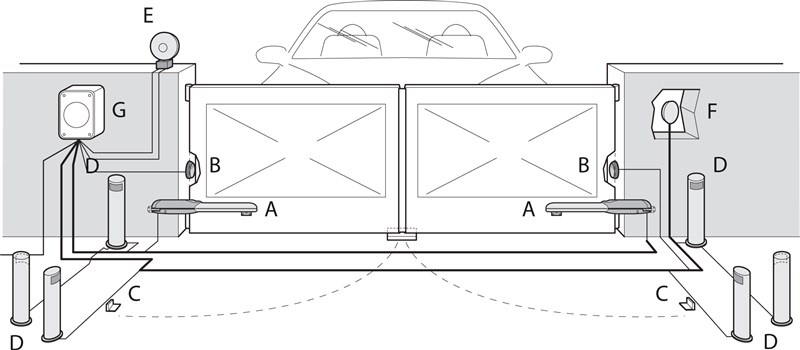

La configuration typique (en option) de raccordement de l’automatisme et de ses accessoires est la suivante :
Liste des accessoires
|

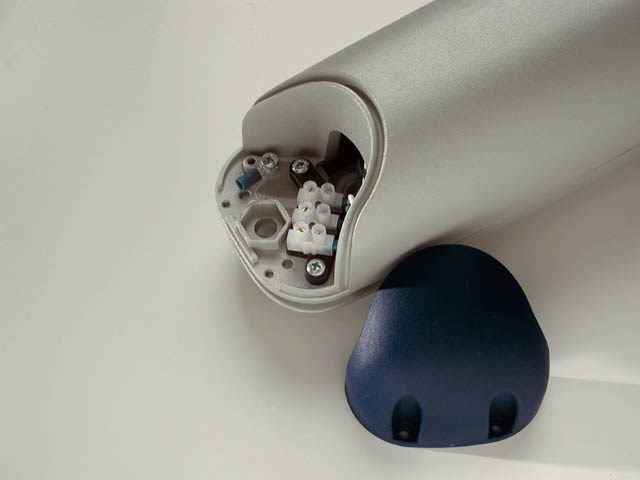

Câblage de l’automatisme NICE Wingo WG2024

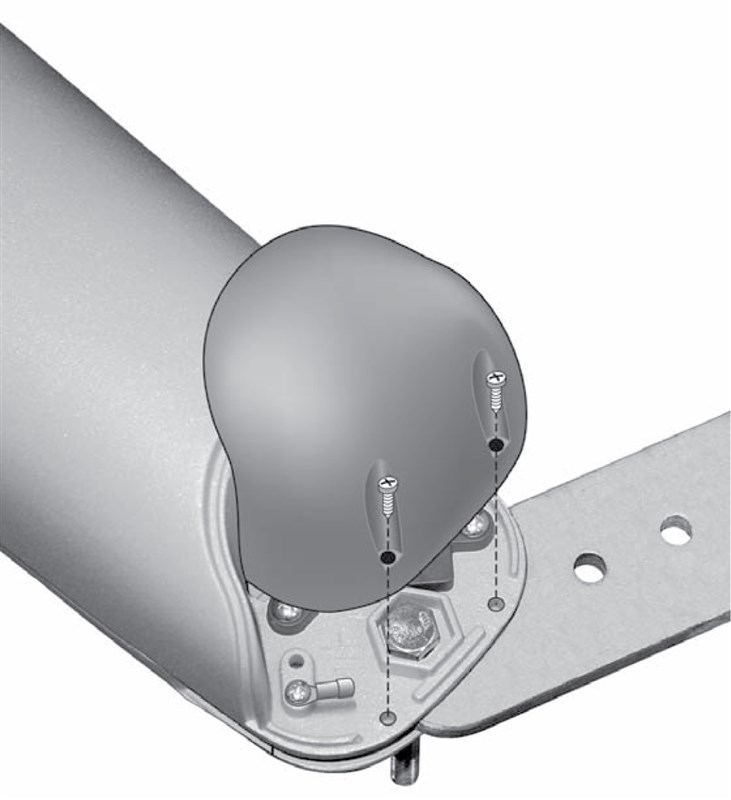

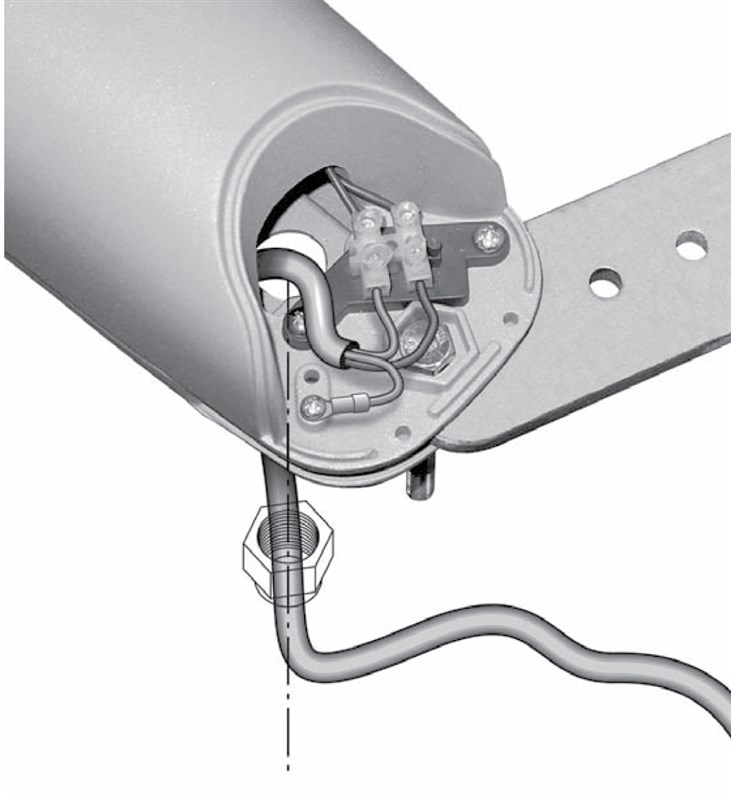

| 1. Ouvrez le capot de l’automatisme | 2. Faites passer le câble d’alimentation et raccordez-le |
|---|---|
 |
 |
I. Montage de la patte de fixation arrière
 |
 |

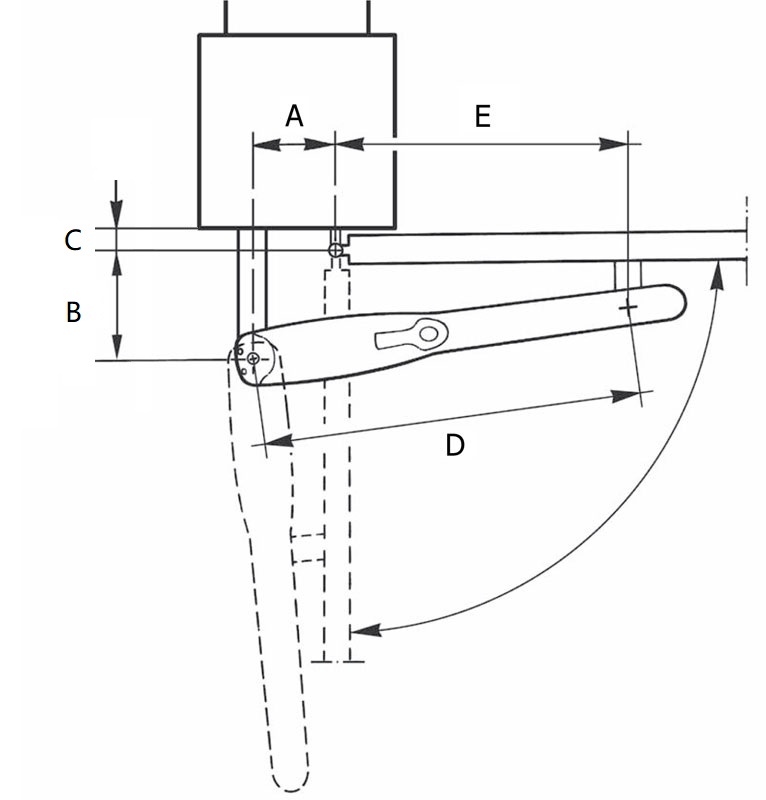

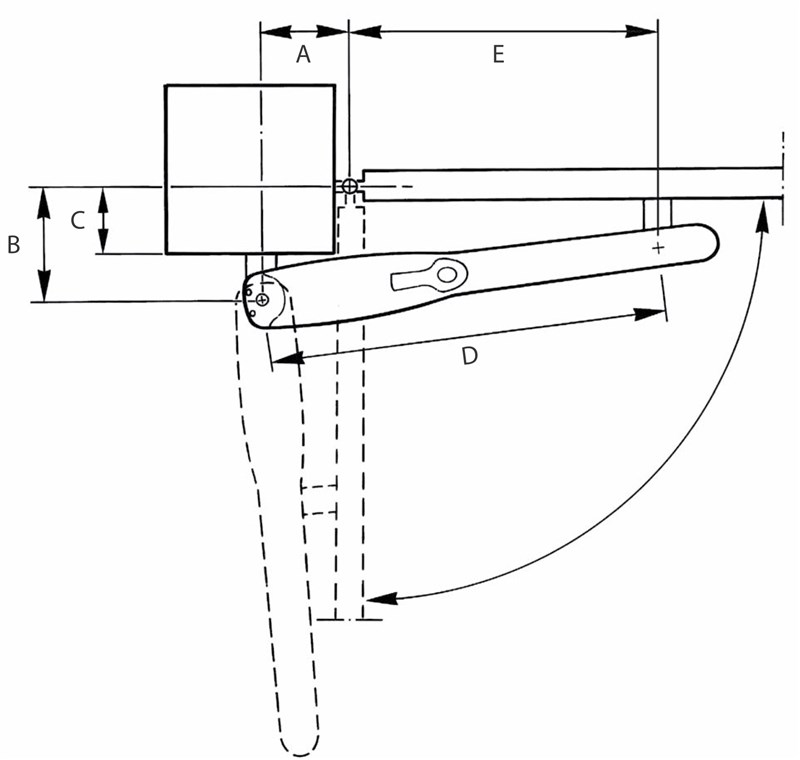

| Schéma d’ouverture vers l’intérieur | Schéma d’ouverture vers l’extérieur |

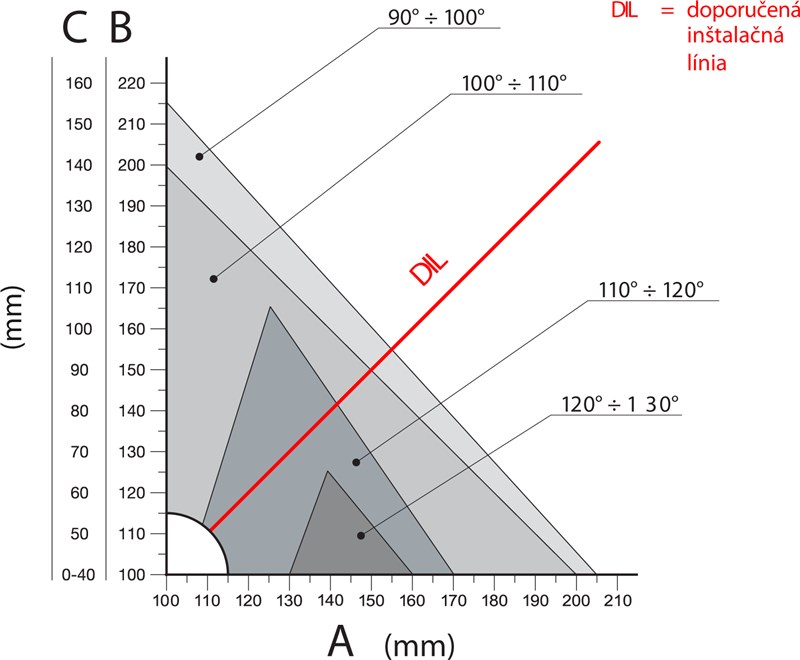

Déterminez la position de la patte arrière à l’aide du graphique, qui vous permettra de lire les dimensions A et B et l’angle d’ouverture maximal. Attention, les valeurs A et B doivent être proches (idéalement identiques) pour que la motorisation puisse fonctionner de manière linéaire et fluide.
 |
 |

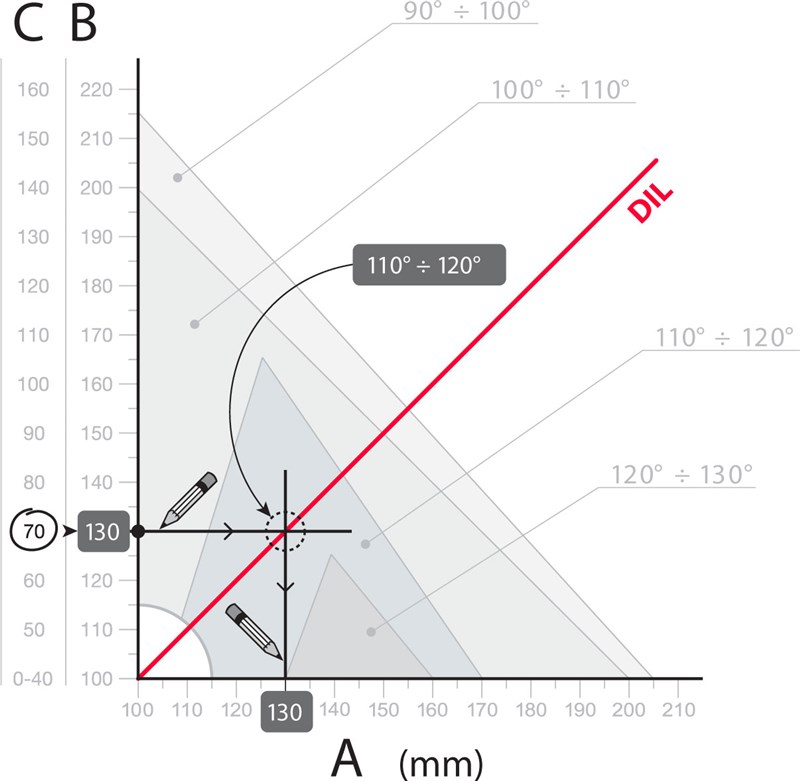

| Graphique de calcul | Exemple de lecture des valeurs sur le graphique |
Dimensions complètes de la patte de fixation.
Procédure de calcul :
- Mesurez la distance C sur le schéma
- Sur le graphique tracez une ligne horizontale passant par la valeur mesurée C
- L’intersection de cette ligne avec la DIL ((ligne d’installation recommandée) vous permettra de déterminer l’angle d’ouverture maximal
- Si l’ angle d’ouverture maximal obtenu ne convient pas, il faudra modifier la valeur A et, si nécessaire, également la valeur B, afin qu’elles soient proches (idéalement identiques).
Avant de fixer la patte au poteau ou au mur, il faut la raccourcir à la longueur requise correspondant aux dimensions A et B et la souder à la platine de montage.
 |
 |
| 1. Coupez la patte à la longueur requise | 2. Soudez la patte raccourcie à la platine de montage |
La patte fournie mesure 150 mm. Si vous avez besoin d’une patte plus longue pour une installation particulière ou si vous souhaitez ouvrir le portail vers l’extérieur, nous vous recommandons de commander en complément la patte rallongée NICE PLA6.
|

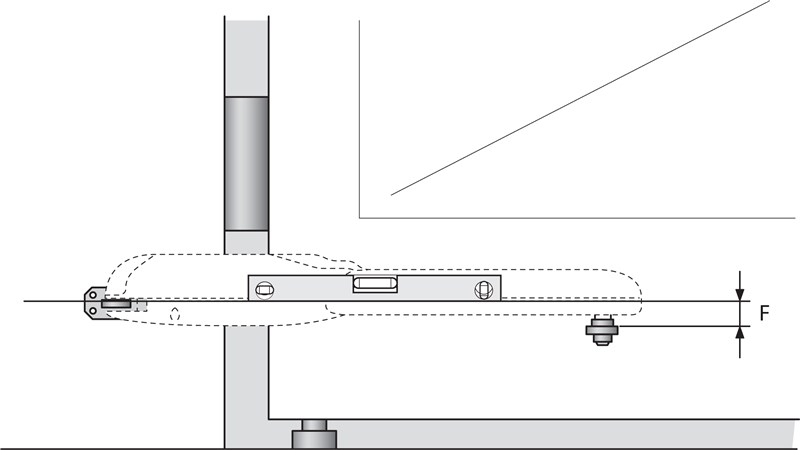

Avant de fixer la patte arrière, vérifiez que la patte avant arrive bien sur la partie rigide du vantail du portail, car il existe une différence de hauteur entre les pattes avant et arrière, comme illustré.
Différence F = 30 mm. |
 |
Si tout convient, fixez la patte arrière au poteau ou au mur à l’aide de vis, de chevilles et de rondelles.
II. Montage de la patte de fixation avant
La patte avant doit être installée sur le vantail à une distance correspondant aux valeurs D et E, que vous pouvez lire dans le tableau (la valeur D est fixe et égale à 700 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 520 | 510 | 500 | 490 | 480 | 470 |
La patte fournie est à souder. Si vous préférez une patte à visser, nous vous recommandons de commander le modèle alternatif patte à visser NICE PLA8.
- Calculez à partir du tableau la valeur E
- Calculez la hauteur selon l’illustration des consoles (afficher l’image)
- Fixez la console au vantail (si vous la soudez, nous vous conseillons de ne faire pour l’instant que quelques points de soudure)

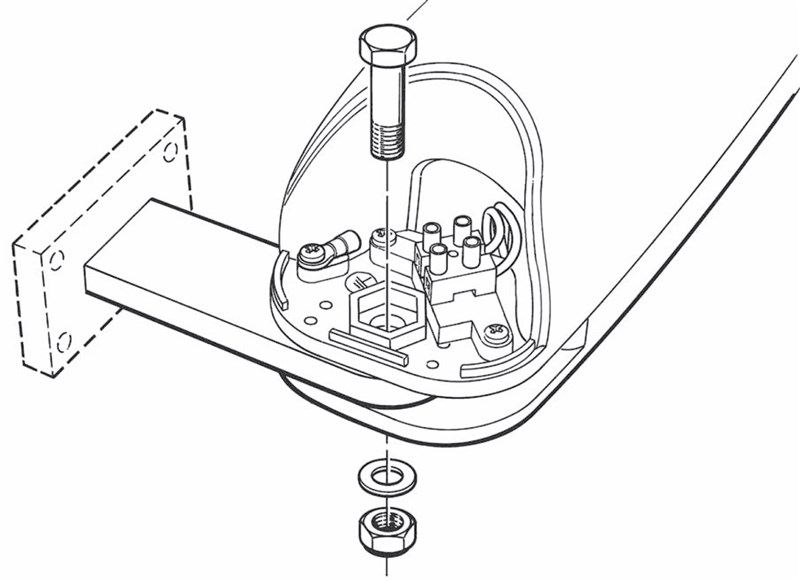

III. Montage de l’automatisme de portail sur la console arrière
 |
|

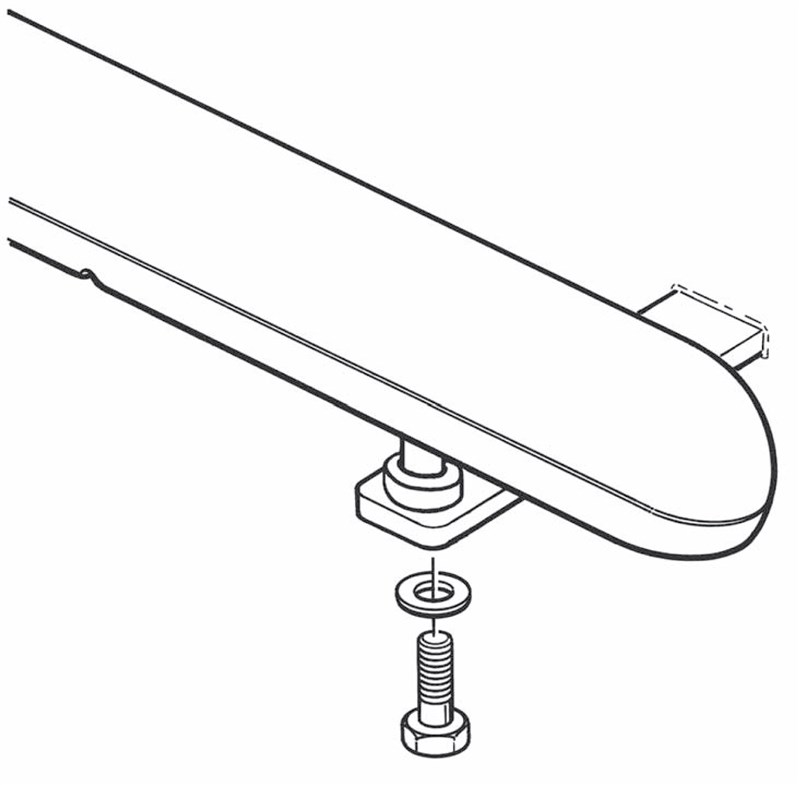

IV. Montage de l’automatisme de portail sur la console avant
 |
|

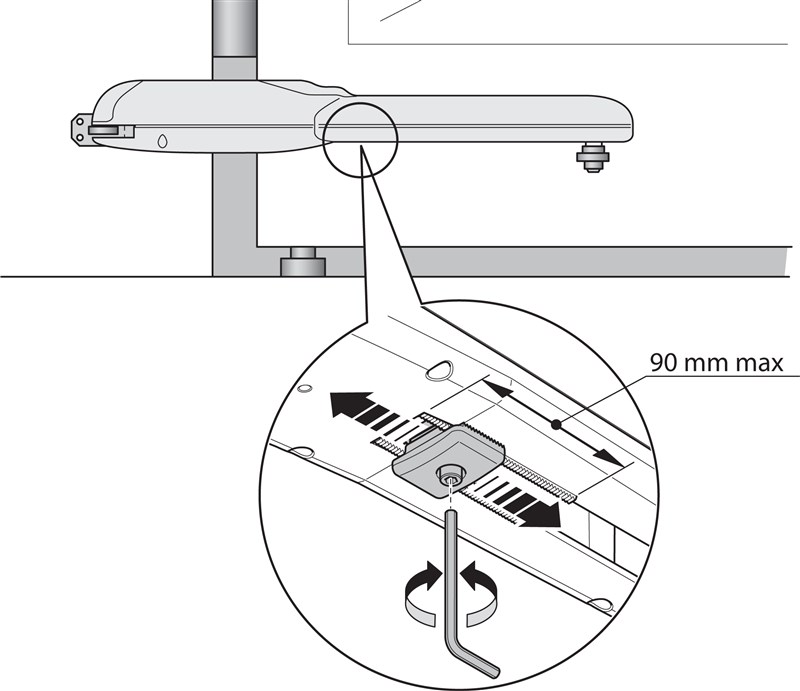

V. Réglage de la butée mécanique de course
Si vous utilisez la butée mécanique interne, contre laquelle l’automatisme vient en butée à l’ouverture, il n’est pas nécessaire d’installer des butées de sol externes. Le réglage s’effectue comme suit :
 |
|

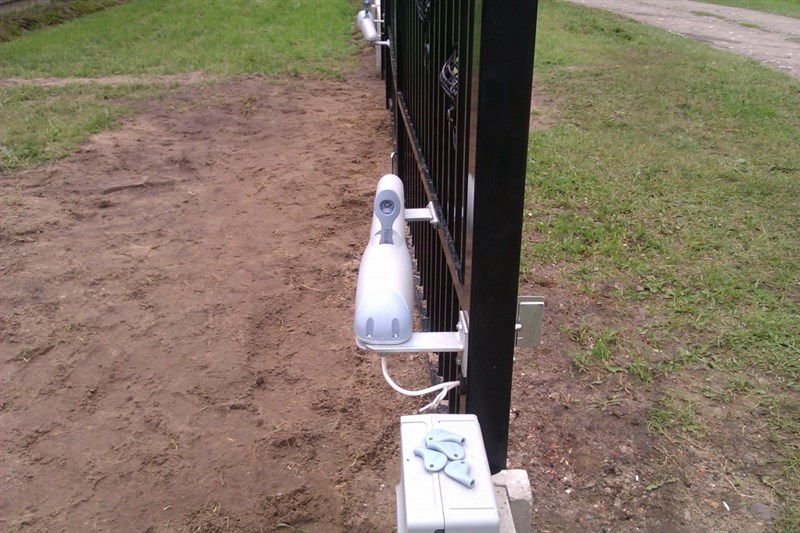

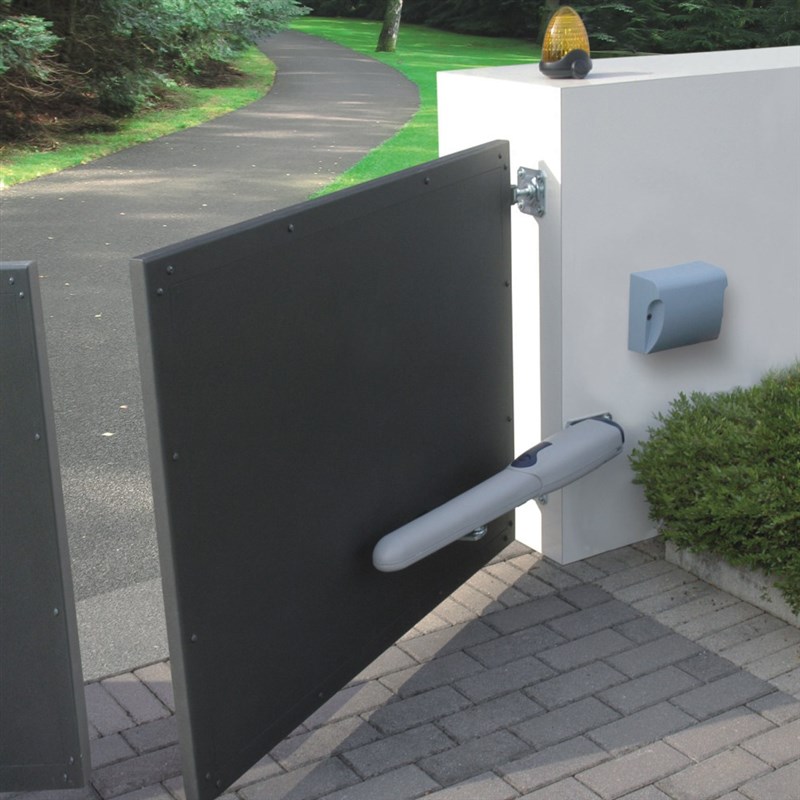

Galerie photo de l’automatisme NICE Wingo
|

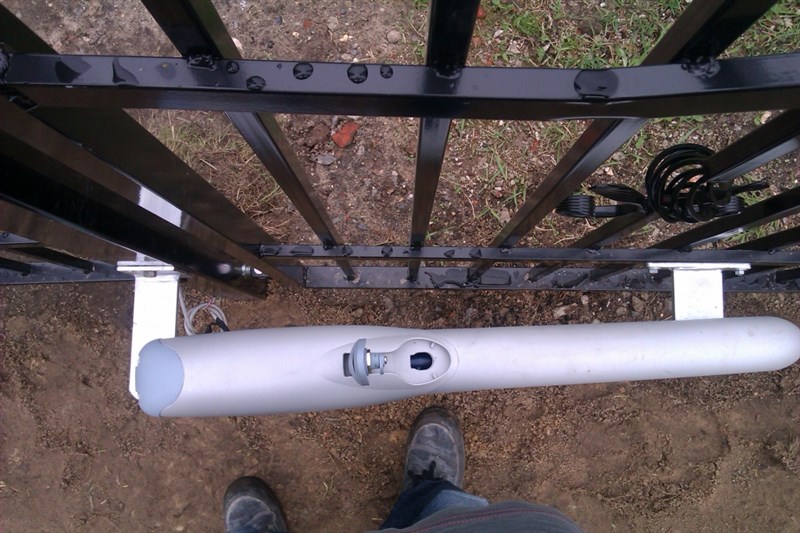

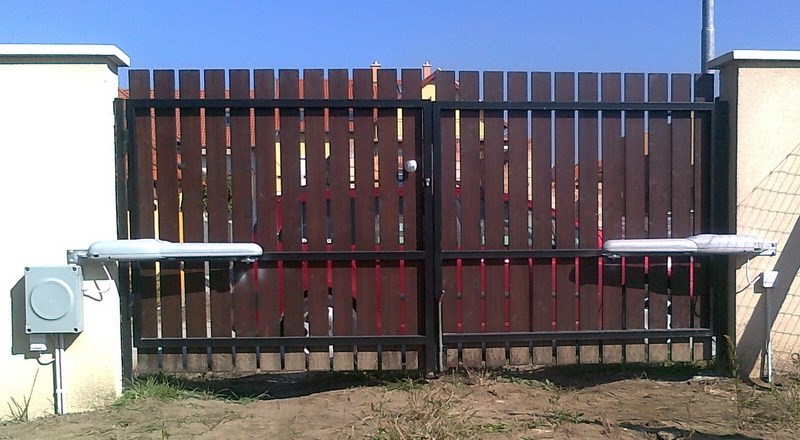

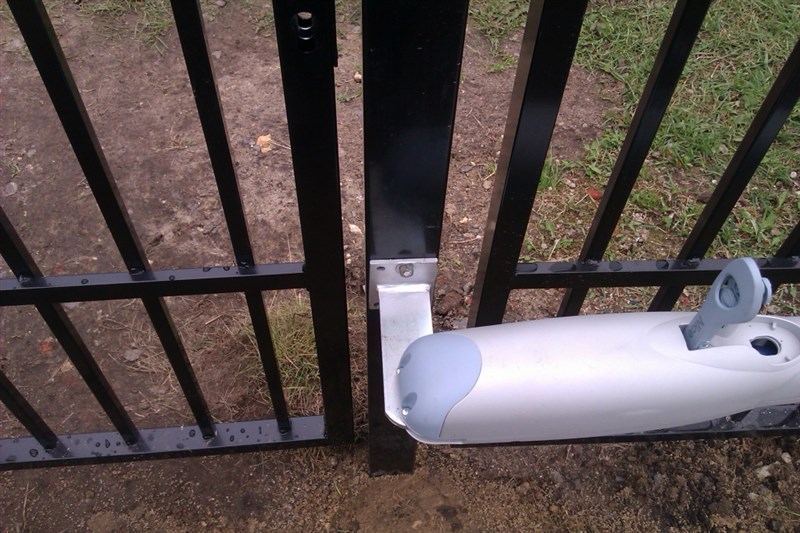

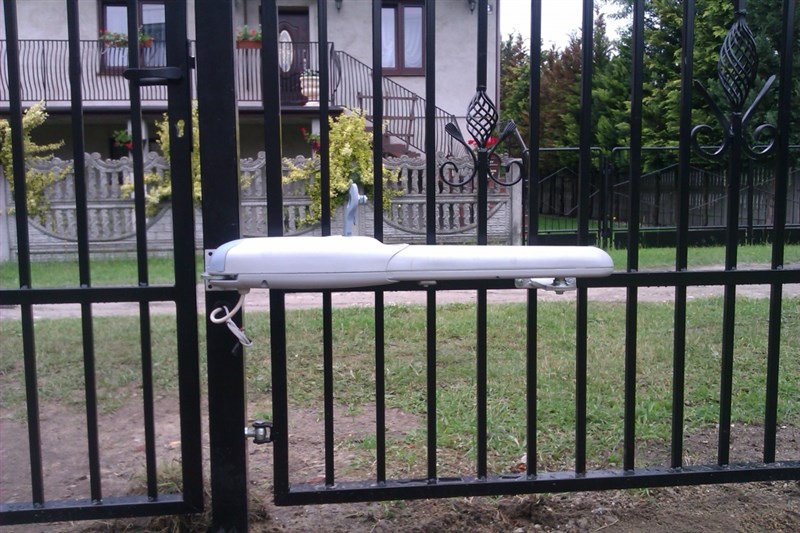

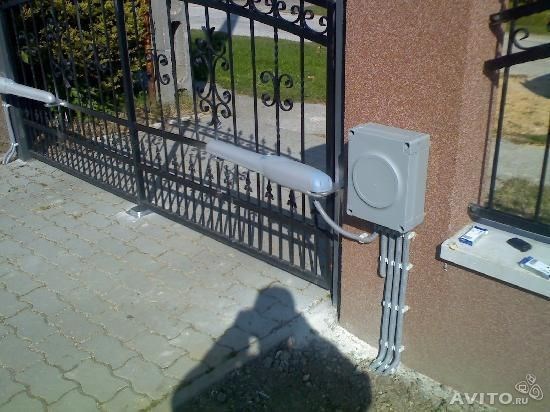

Exemple de montage |
Exemple de montage |
Exemple de montage |
|
Exemple de montage |
Exemple de montage |
Exemple de montage |
|
Exemple de montage
|

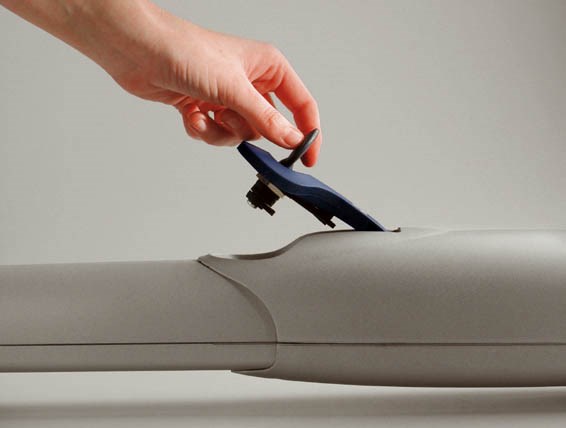

Automatisme déverrouillé |
Automatisme sans capot |
|

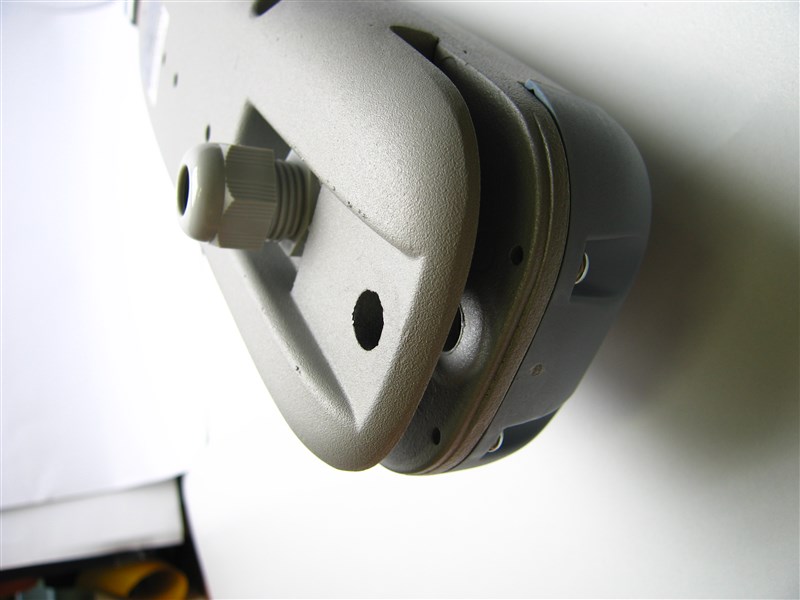

Partie arrière, vue de dessous |

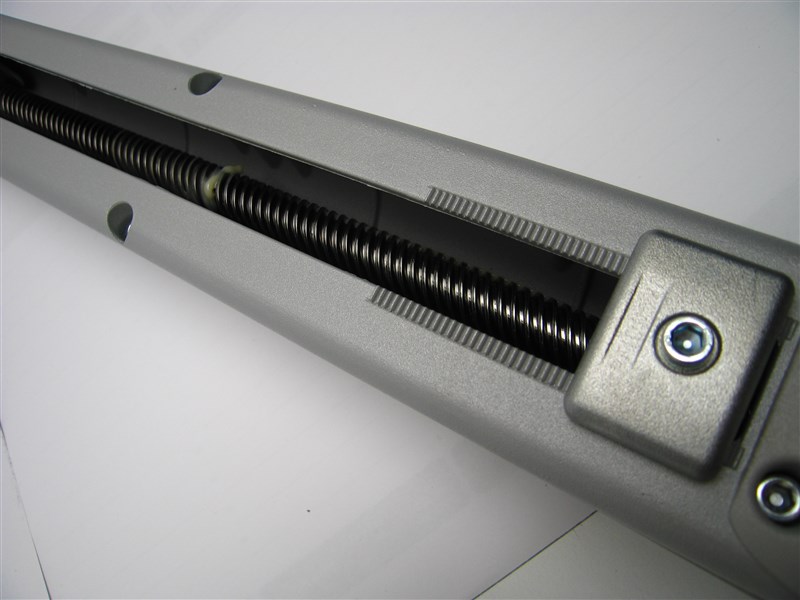

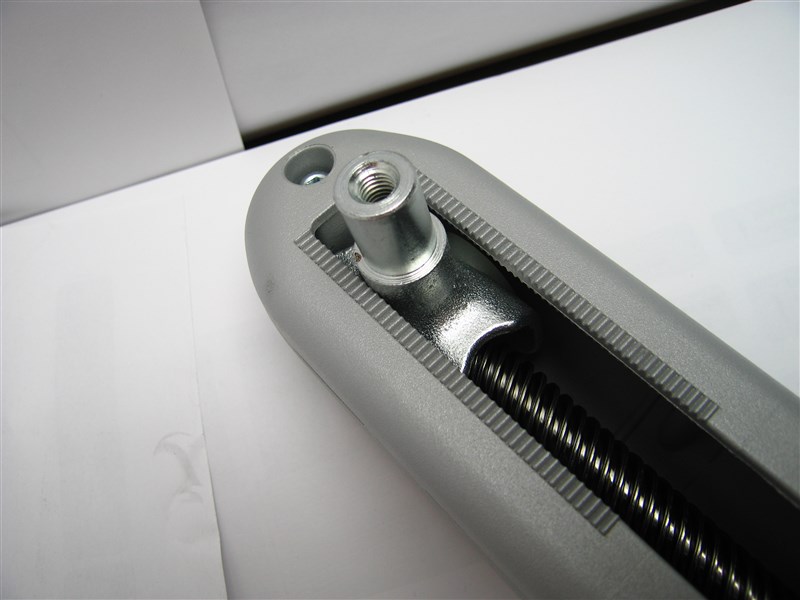

Détail de la vis sans fin et de la butée mécanique interne |
Partie avant, vue de dessous |
|

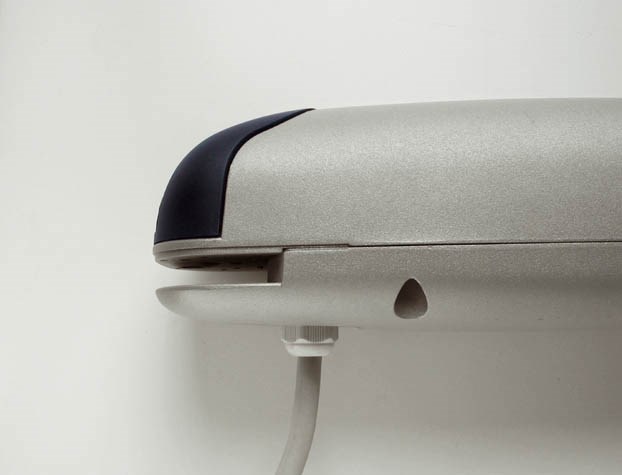

Partie arrière avec le câble raccordé |

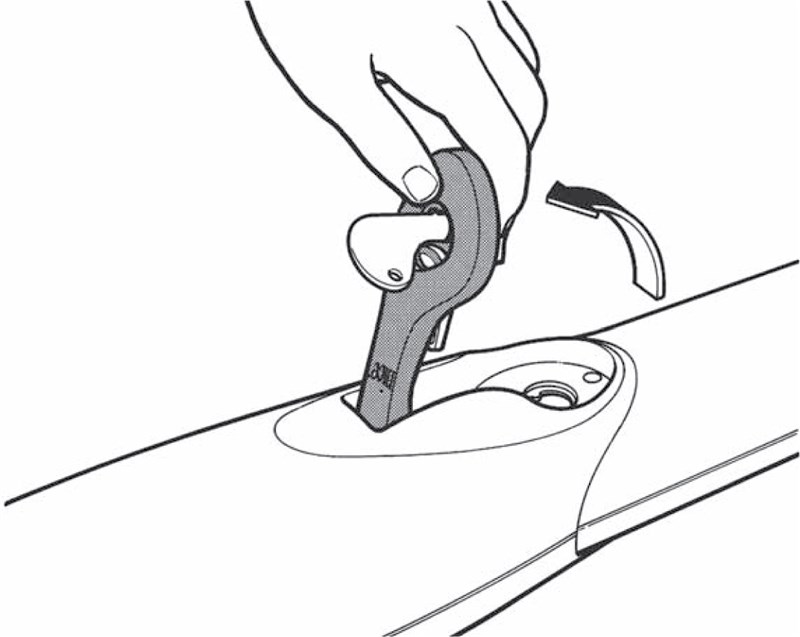

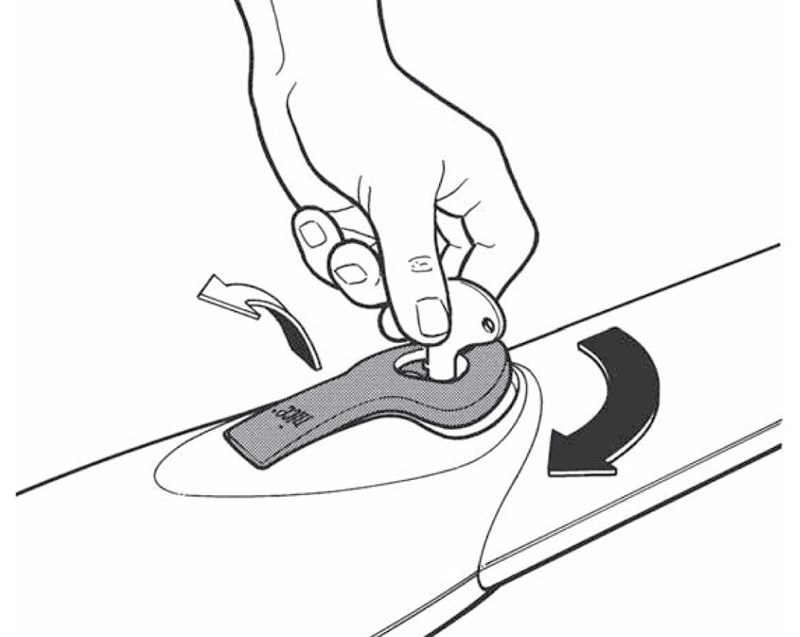

Déverrouillage manuel de l’automatisme NICE Wingo WG2024
En cas de coupure de courant, vous ne pourrez pas commander le portail à l’aide de la télécommande. Il est donc possible de déverrouiller l’automatisme à l’aide de la clé de déverrouillage et de déplacer manuellement le portail :

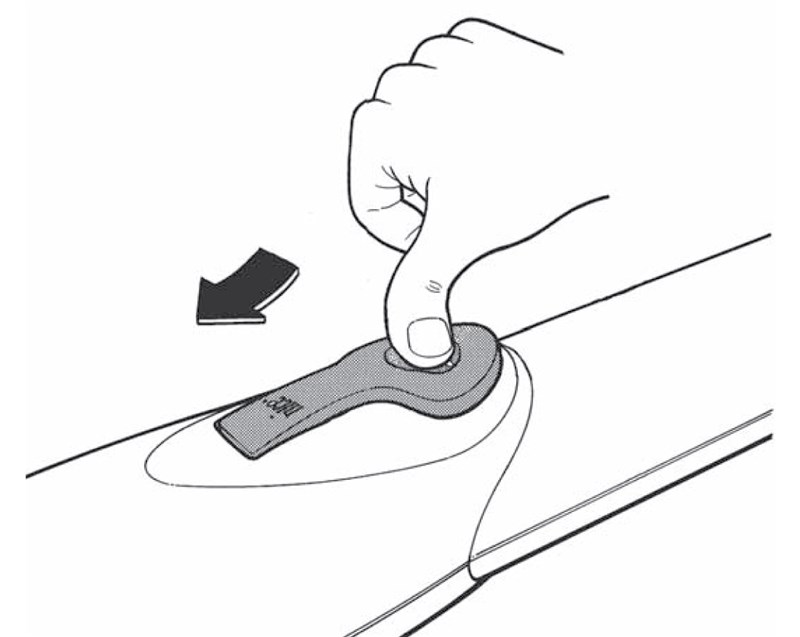

| 1. Faites coulisser le cache de la serrure de déverrouillage | 2. Insérez la clé de déverrouillage et tournez-la dans le sens des aiguilles d’une montre | 3. Tirez le levier de déverrouillage ; vous pouvez alors déplacer le portail manuellement |
|---|---|---|
 |
 |
 |
Caractéristiques techniques de l’automatisme NICE Wingo WG2024
| Modèle | NICE Wingo WG2024 |
|---|---|
| Description du modèle | Motoréducteur électromécanique pour l’automatisation de portails battants à usage résidentiel. |
| Force | 1500N |
| Force nominale | 500N |
| Vitesse | 0,018 m/s |
| Vitesse nominale | 0,013 m/s |
| Limite de cycles consécutifs | 40 cycles/heure |
| Course de rotation | 320 mm |
| Durée de vie | de 125.000 à 80.000 cycles, en fonction du poids et de la longueur du vantail, ainsi que du réglage de l’entraînement |
| Alimentation | 24Vdc |
| Puissance absorbée [Charge] |
85W [3,5A] |
| Puissance absorbée nominale [Charge nominale] |
50W [2A] |
| Classe d’isolation | A |
| Température de fonctionnement | -20°C à +50°C |
| Indice de protection | IP44 |
| Dimensions | 98×770×95 (l×L×h) |
| Poids | 6kg |
