Raccordement des photocellules à l’automatisme NICE Robus RBS
Les motorisations Robus RBS utilisent la technologie BlueBUS et sont donc compatibles avec les photocellules prenant en charge cette technologie. Robus RBS prend également en charge les photocellules à relais classiques.
Les photocellules fonctionnent toujours par paire : un émetteur TX et un récepteur RX. Il existe trois types de photocellules :
- Les deux photocellules sont filaires (émetteur TX et récepteur RX). Les modèles les plus utilisés sont EPMB et EPSB, ainsi que EPLB, F210B, ou encore les anciens modèles MOFB, qui ne sont plus disponibles.
- Une photocellule filaire et l’autre sans fil, alimentée par pile. Modèle FT210B.
- Les deux photocellules sont sans fil. Modèle EPMOW associé au dispositif IBW.
Avant de procéder au raccordement des photocellules, coupez l’alimentation de la motorisation, puis rétablissez-la après le raccordement et détectez les dispositifs connectés en maintenant les boutons OPEN+STOP/SET enfoncés jusqu’à ce que les voyants L1+L2 clignotent, puis relâchez-les. Une fois le raccordement effectué, rétablissez l’alimentation et détectez les dispositifs connectés en maintenant les boutons OPEN+STOP/SET enfoncés jusqu’à ce que les voyants L1+L2 clignotent, puis relâchez-les.
Photocellules BlueBUS
Le raccordement de l’ensemble du système BlueBUS s’effectue avec un câble à deux conducteurs, de section 2 x 0,5 m².2. Si vous utilisez des câbles réseau (FTP, UTP, STP ou tout autre câble à paires torsadées), la section d’un conducteur est généralement comprise entre 0,10 et 0,25 mm². Nous recommandons donc de doubler le câblage : au lieu de deux conducteurs, raccordez-en quatre, deux par deux. Sinon, le câble peut sembler correctement raccordé et la photocellule clignoter, tout en présentant des dysfonctionnements.
Raccordement des photocellules filaires
Les photocellules se raccordent en parallèle à l’entrée BlueBUS avec un câble à deux conducteurs ; il n’est pas nécessaire de respecter la polarité. Vous pouvez raccorder les deux photocellules directement à la centrale de commande, ou relier la centrale à la première photocellule avec un câble à deux conducteurs, puis raccorder la deuxième photocellule à la première de la même manière.

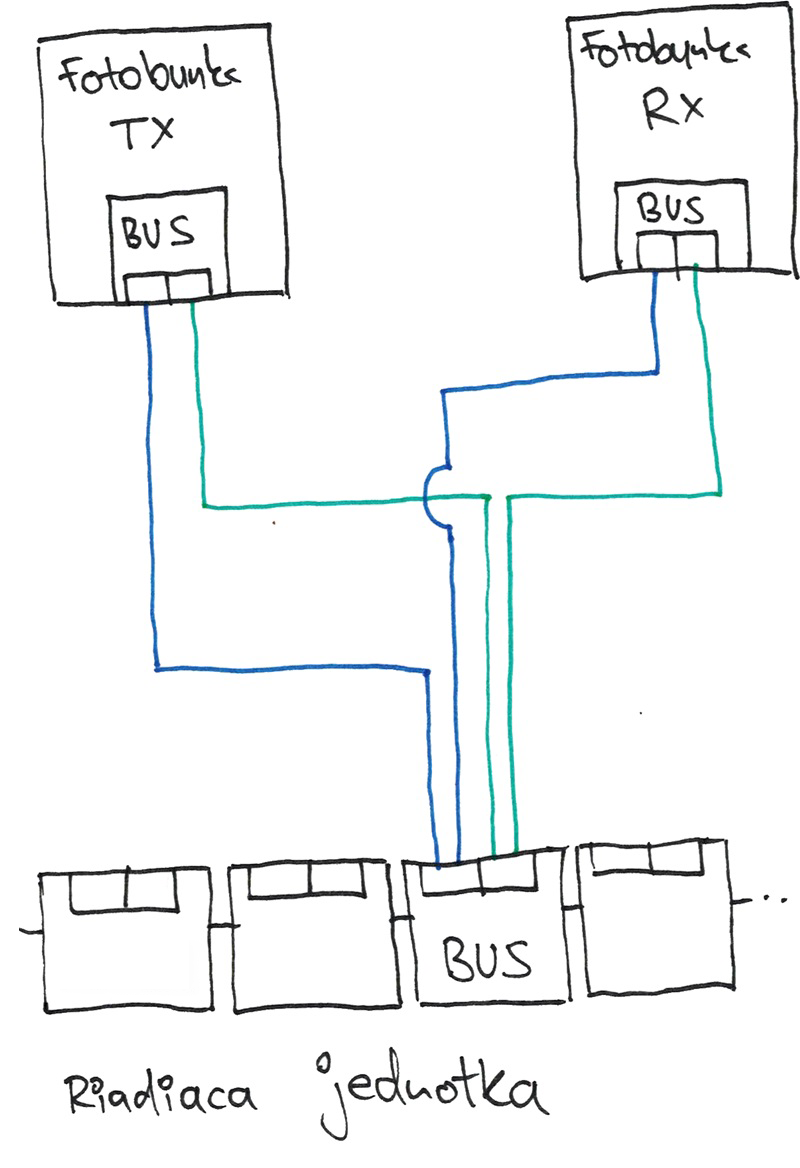

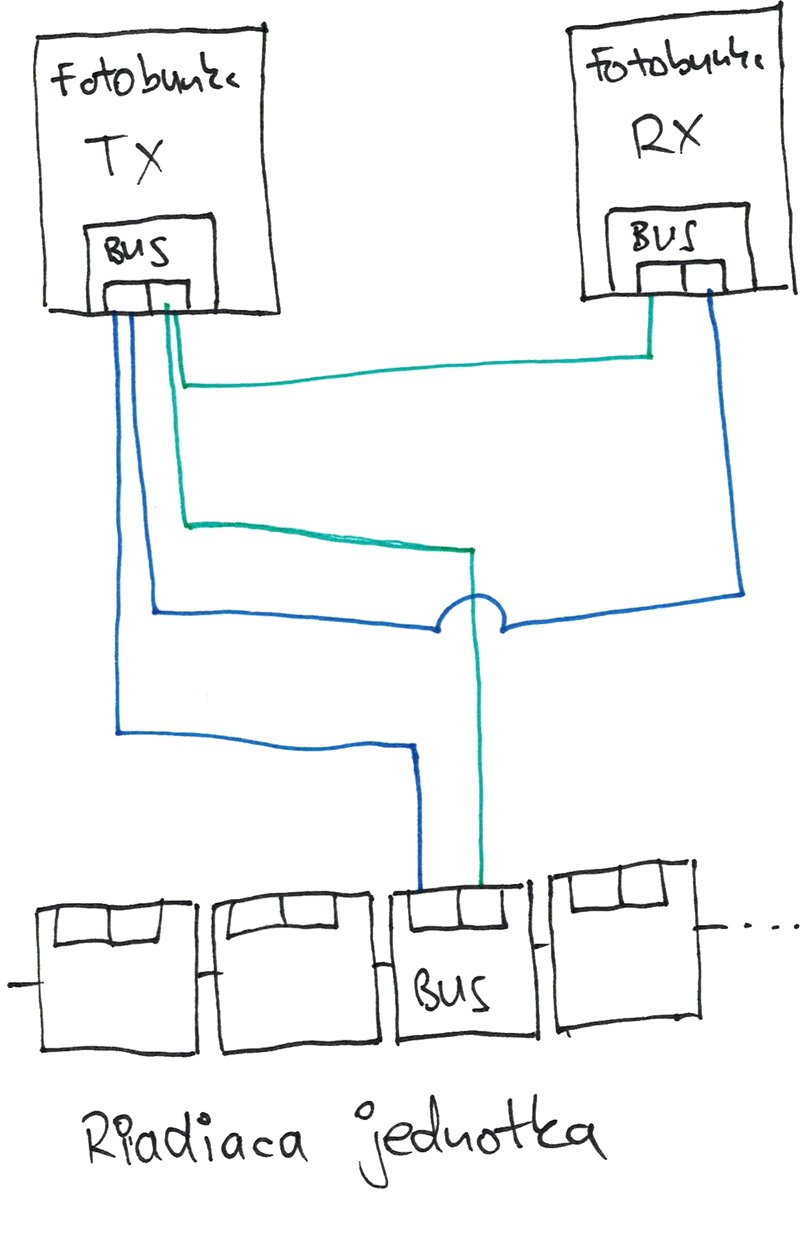

| Raccordement des deux photocellules à la centrale | Raccordement de la centrale à la première photocellule, puis à la seconde |
|---|---|
![]() |
![]() |
Raccordement d’une photocellule filaire et d’une photocellule sans fil
Il s’agit essentiellement des photocellules NICE FT210B. Une photocellule se raccorde à la borne BUS (BlueBUS) de la centrale de commande par un câble à deux conducteurs ; l’autre fonctionne sur pile.
Raccordement des photocellules sans fil
En réalité, les photocellules sans fil ne se raccordent pas, puisqu’elles sont sans fil. Seul le communicateur IBW doit être raccordé ; les photocellules communiquent avec lui sans fil. Pour connaître la procédure de raccordement, consultez Raccordement et programmation du dispositif NICE IBW avec les photocellules NICE EPMOW.
Photocellules à relais
Les motorisations NICE Robus RBS prennent également en charge le câblage conventionnel en circuit, et sont donc en principe compatibles avec toutes les photocellules à relais alimentées en 24 V.
La centrale de commande intègre la fonction FOTOTEST, qui améliore la fiabilité des dispositifs de sécurité et permet ainsi d’atteindre la « catégorie II » selon la norme EN 13849-1 pour l’ensemble constitué de la centrale et des photocellules de sécurité.
Raccordement des photocellules à relais avec la fonction FOTOTEST
Pour activer la fonction FOTOTEST, la configuration doit être modifiée à l’aide d’interfaces Wi-Fi compatibles et de l’application MyNice Pro.
Au début de chaque manœuvre, les dispositifs de sécurité concernés sont contrôlés ; la manœuvre ne démarre que si tout est en ordre. Si le résultat du test est négatif (photocellule éblouie par le soleil, câbles en court-circuit, etc.), un défaut est détecté et la manœuvre n’est pas exécutée.

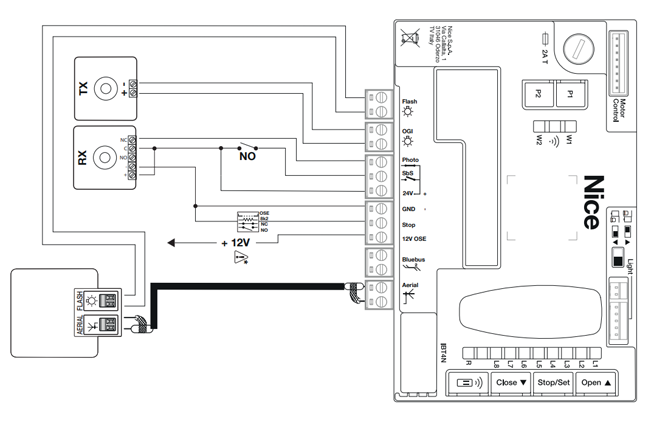

Schéma de raccordement des photocellules à relais avec la fonction FOTOTEST :
Raccordement des photocellules à relais sans la fonction FOTOTEST
La centrale de commande dispose d’une entrée PHOTO dédiée, à laquelle il est possible de raccorder le contact normalement fermé des photocellules à relais. Contrairement à la configuration avec « FOTOTEST », la manœuvre s’effectue après l’envoi d’une commande sans vérification de la validité du signal provenant des photocellules, tout en restant réactive aux changements d’état des photocellules extérieures.

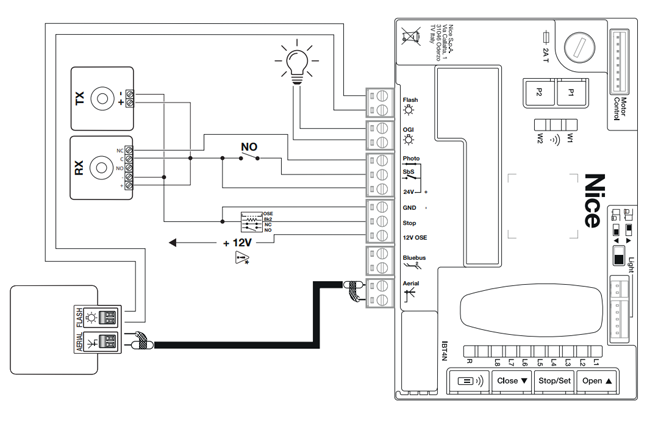

Schéma de raccordement des photocellules à relais sans FOTOTEST :
