Raccordement des photocellules à un moteur NICE Robus ou Run
Les motorisations Robus/Run utilisent la technologie BlueBUS et ne sont donc compatibles qu’avec des photocellules prenant en charge cette technologie.
Les photocellules fonctionnent toujours par paire : un émetteur TX et un récepteur RX. Il existe trois types de photocellules :
- Les deux photocellules sont câblées (émetteur TX et récepteur RX). Les modèles les plus utilisés sont EPMB et EPSB, ainsi que EPLB et F210B ; l’ancien modèle MOFB, désormais indisponible, en fait également partie. Il existe aussi l’ancien modèle MOFB, désormais indisponible.
- Une photocellule câblée et l’autre sans fil, alimentée par une pile. Modèle FT210B.
- Les deux photocellules sont sans fil. Modèle EPMOW associé à l’appareil IBW.
Avant de raccorder les photocellules, débranchez la motorisation de l’alimentation. Une fois le raccordement effectué, rétablissez l’alimentation et lancez la détection des appareils connectés en maintenant les boutons OPEN+STOP/SET enfoncés jusqu’à ce que les voyants L1+L2 se mettent à clignoter, puis relâchez-les.
Tout le système BlueBUS se raccorde à l’aide de câbles à deux conducteurs ; le câble doit avoir une section de 2x0,5 m22. Si vous utilisez des câbles réseau (FTP, UTP, STP ou tout autre câble à paire torsadée), la section d’un conducteur est généralement comprise entre 0,10 et 0,25 mm2. Nous recommandons donc de doubler le raccordement : au lieu de deux conducteurs, utilisez-en quatre, par paires de deux. Sinon, vous risquez de tester la continuité du câble et de voir la photocellule clignoter, sans pour autant fonctionner correctement.
Raccordement des photocellules câblées
Les photocellules se raccordent en parallèle à l’entrée BlueBUS à l’aide de câbles à deux conducteurs ; il n’est pas nécessaire de respecter une polarité. Vous pouvez raccorder les deux photocellules directement à la centrale, ou relier la centrale à une photocellule avec un câble à deux conducteurs, puis raccorder la seconde photocellule à la première de la même manière.

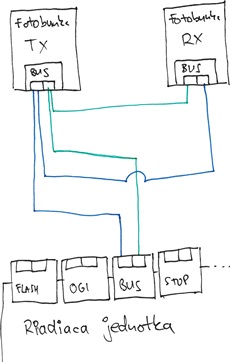

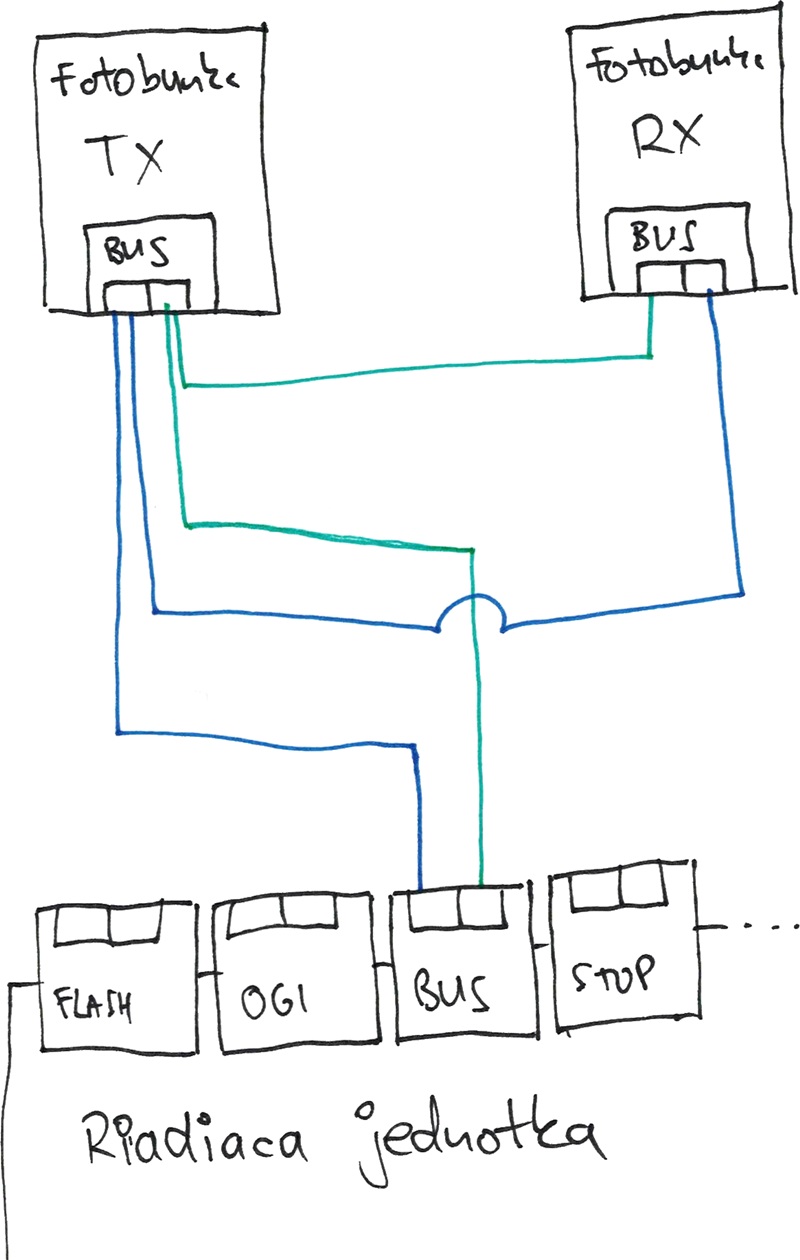

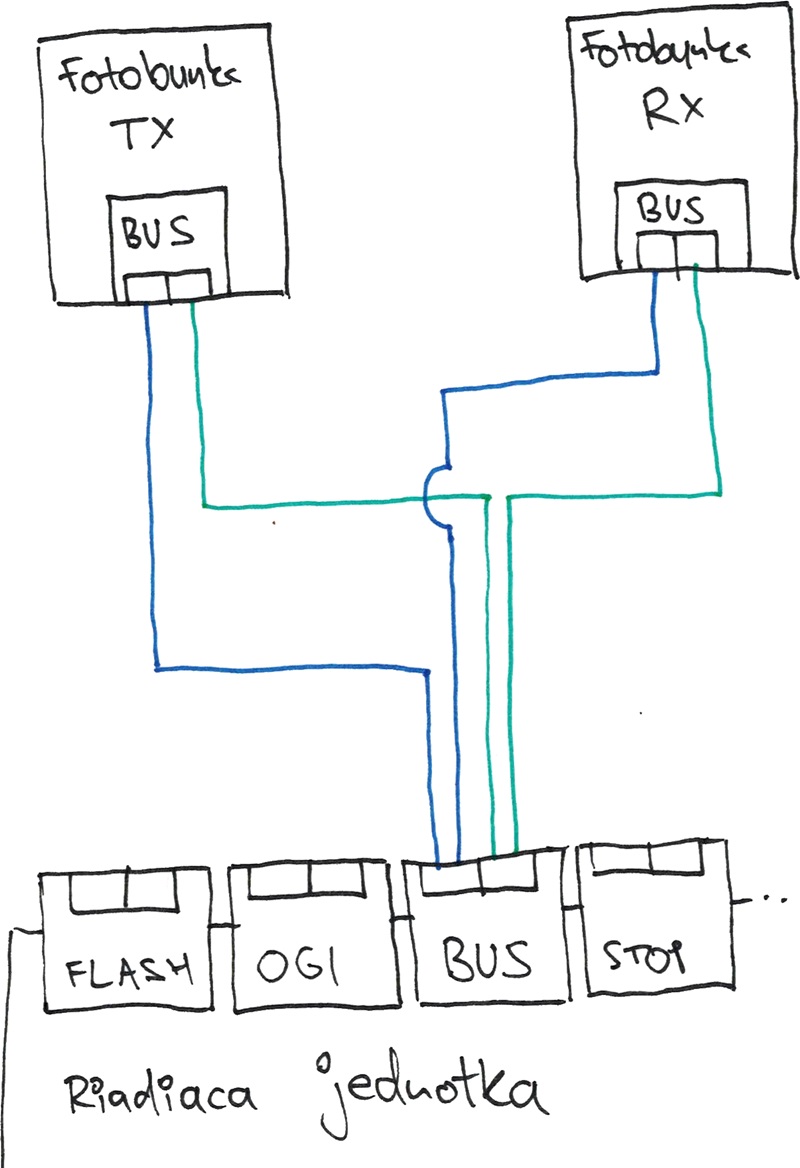

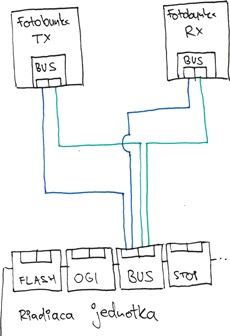

| Raccordement des deux photocellules à la centrale | Raccordement de la centrale à la première photocellule, puis à la seconde |
|---|---|
 |
 |
Raccordement d’une photocellule filaire et d’une photocellule sans fil
Il s’agit essentiellement des photocellules NICE FT210B. Une photocellule se raccorde à la borne BUS (BlueBUS) de la centrale à l’aide d’un câble à deux conducteurs ; l’autre est alimentée par pile.
Raccordement des photocellules sans fil
En réalité, les photocellules sans fil ne se raccordent pas, puisqu’elles sont sans fil. Seul le communicateur IBW est raccordé ; les photocellules communiquent avec lui sans fil. Pour suivre la procédure de raccordement, rendez-vous à la section Raccordement et programmation de l’appareil NICE IBW avec les photocellules NICE EPMOW.
