Raccordement du module Wi-Fi Zamel SBW-02 à l’unité de commande du moteur
Mode de raccordement du module Wi-Fi Zamel SBW-02 à l’unité de commande :
- MCU1
- MCA2 (centrale de commande MC424)
- MCA2R10 (centrale de commande MC424R10)
- RBA3
- RBA3R10
- RBA4R10
- MCA5 (centrale de commande MC800)
- ROA40R10
- WIA20R10
- RUA1
- SPIDO600

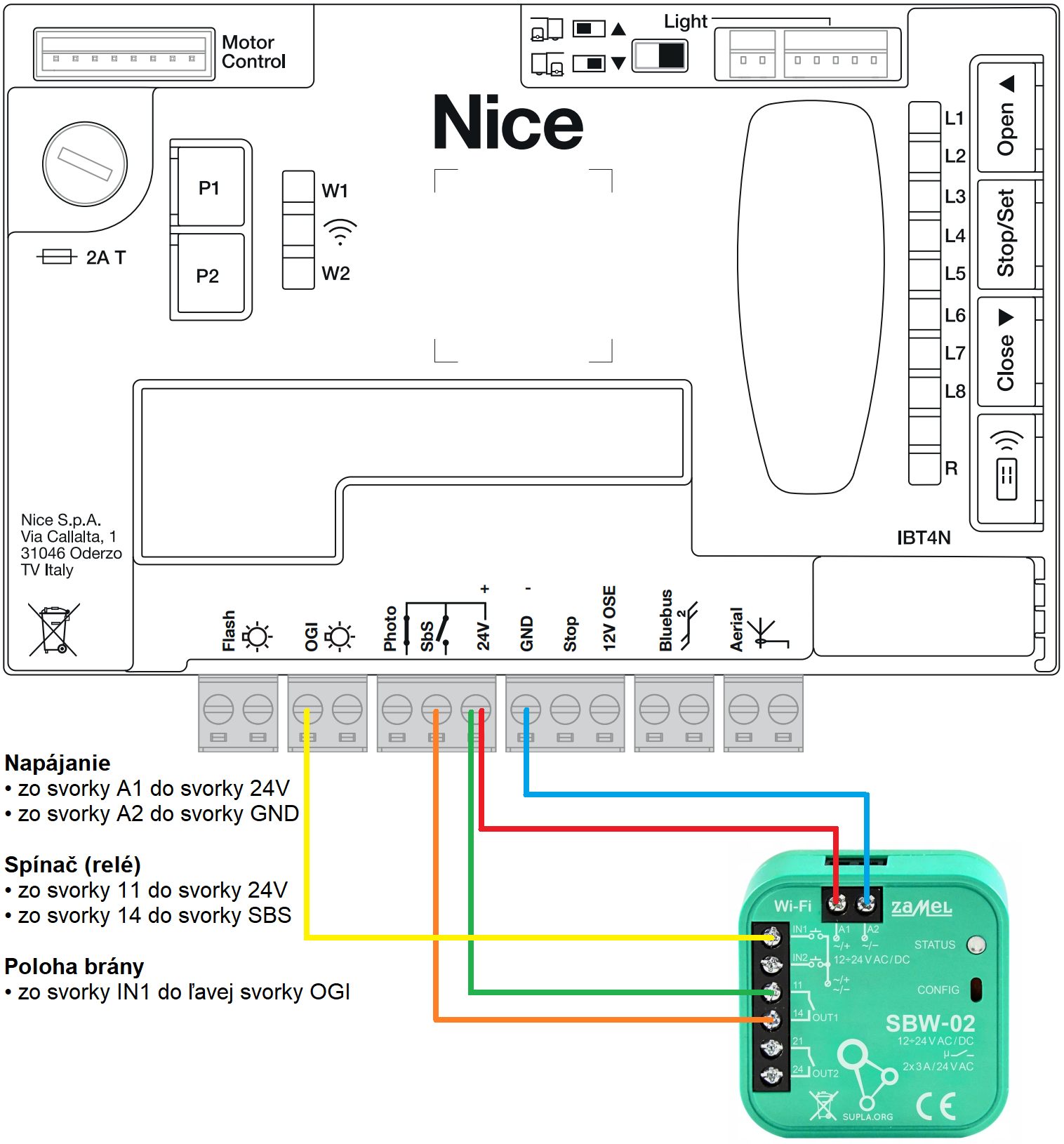

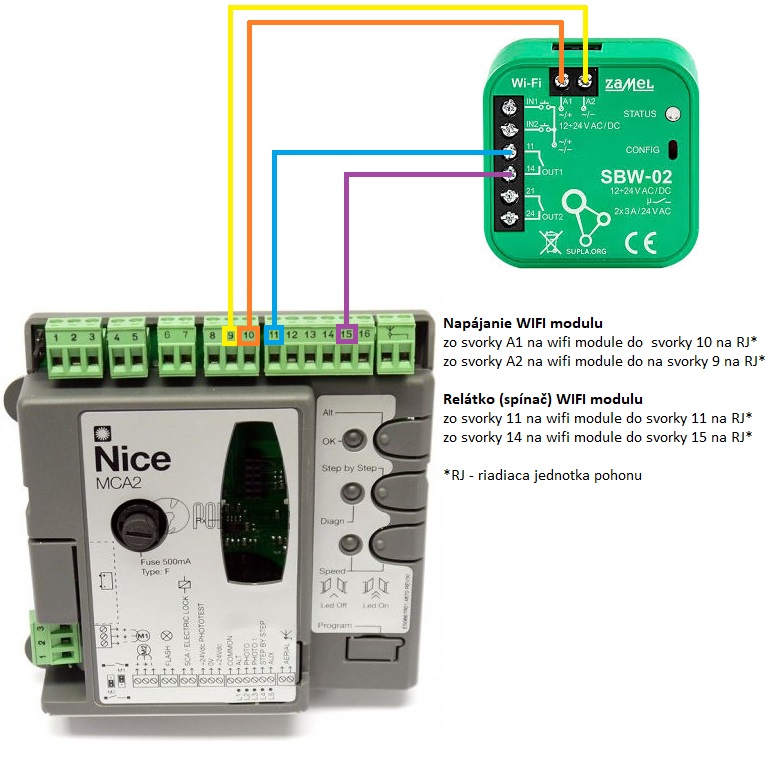

Raccordement du module Wi-Fi à l’unité de commande MCU1 :
Raccordement du module Wi-Fi à l’unité de commande MCA2 :

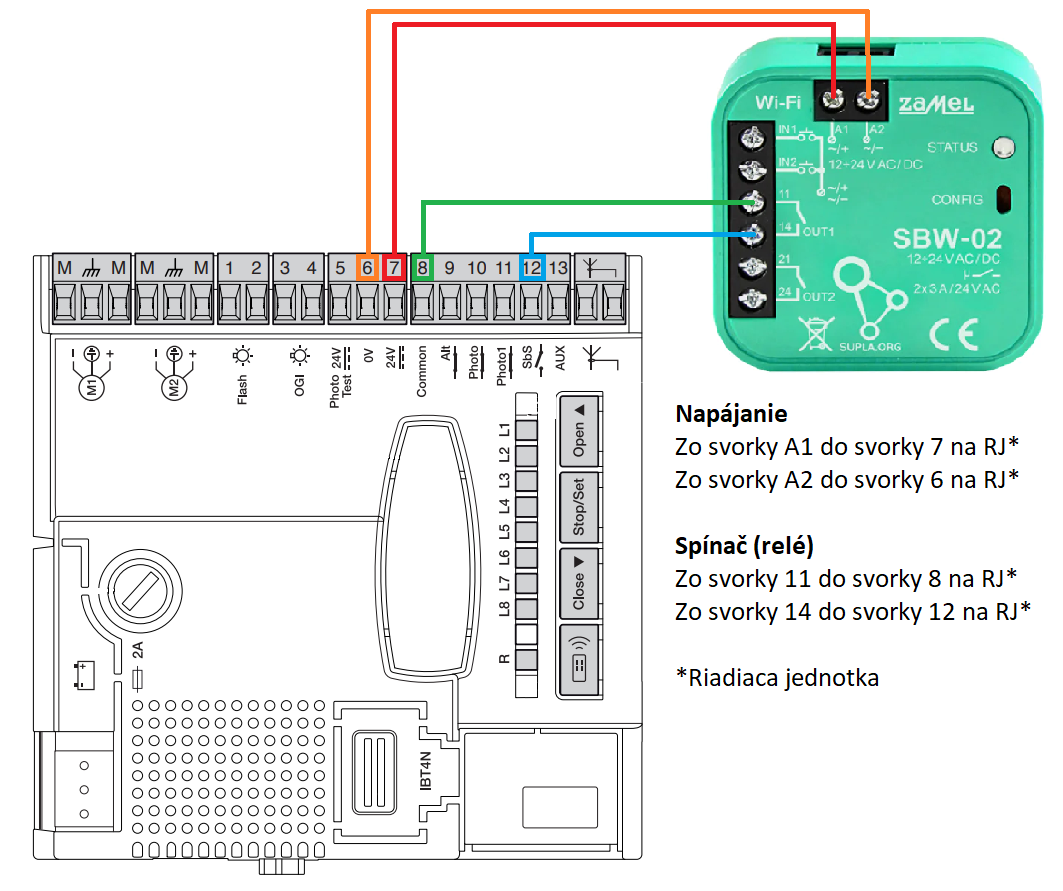

Raccordement du module Wi-Fi à l’unité de commande MCA2R10 :

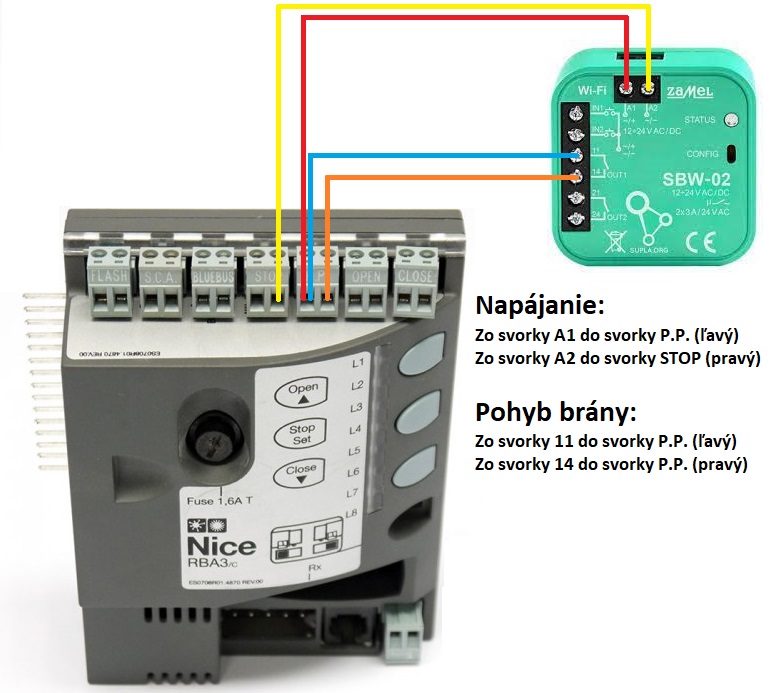

Raccordement du module Wi-Fi à l’unité de commande RBA3 :
Raccordement du module Wi-Fi à l’unité de commande RBA3R10 :

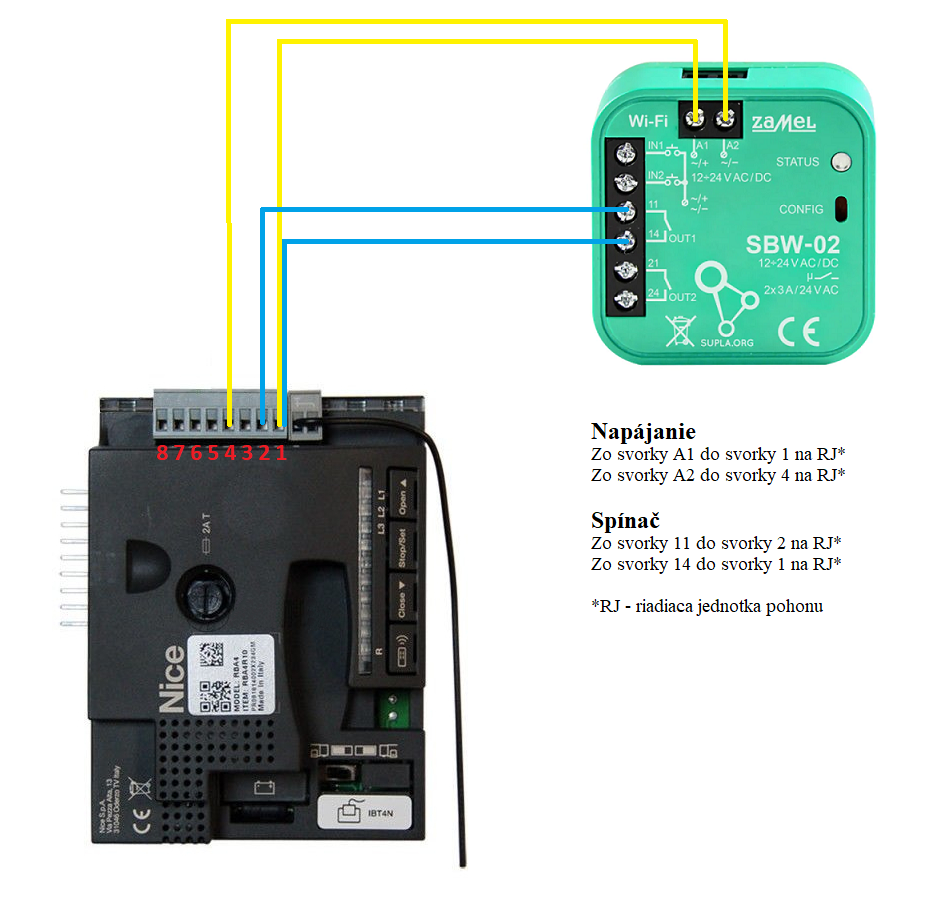

Raccordement du module Wi-Fi à l’unité de commande RBA4R10 :

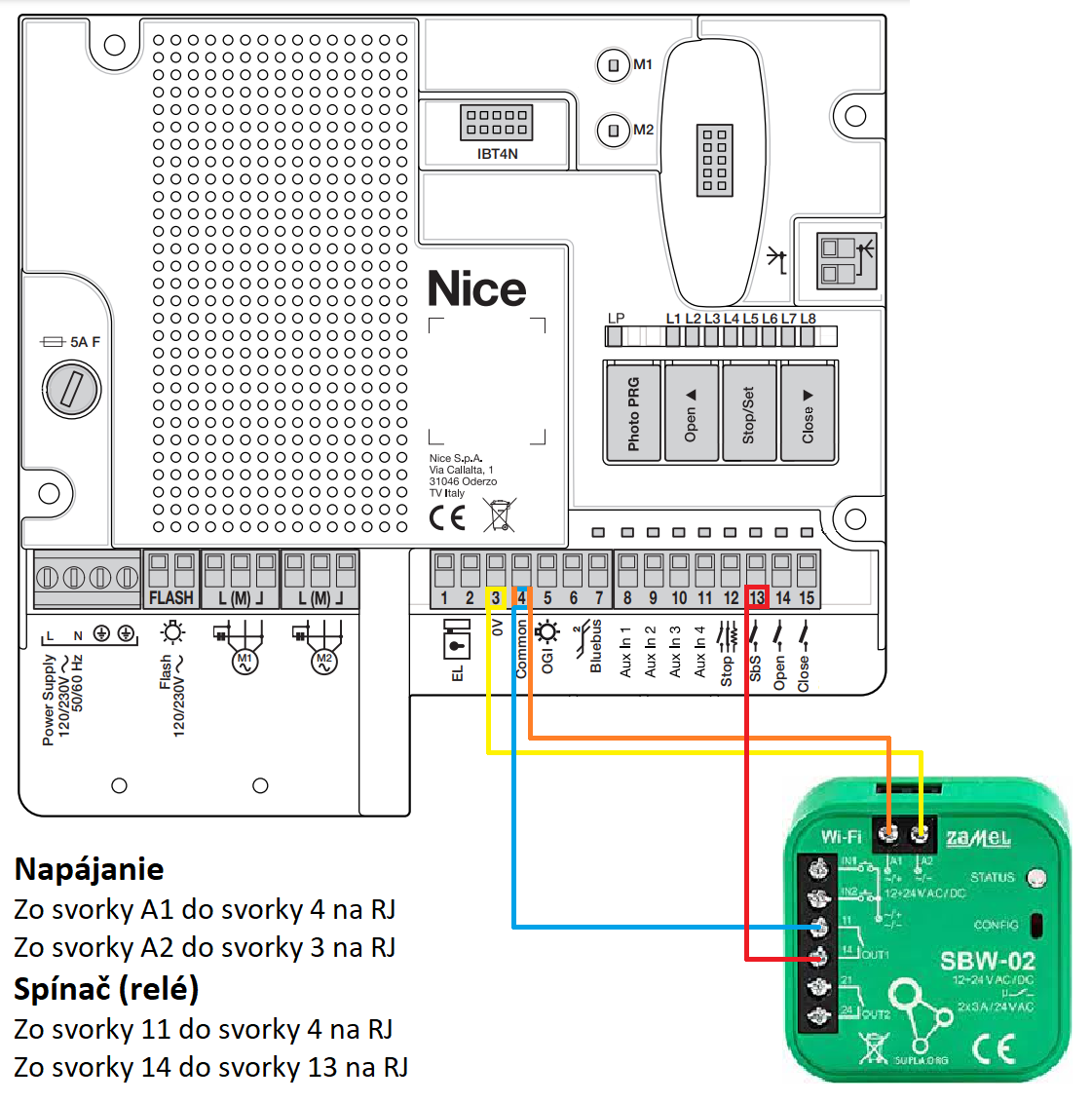

Raccordement du module Wi-Fi à l’unité de commande MCA5 :

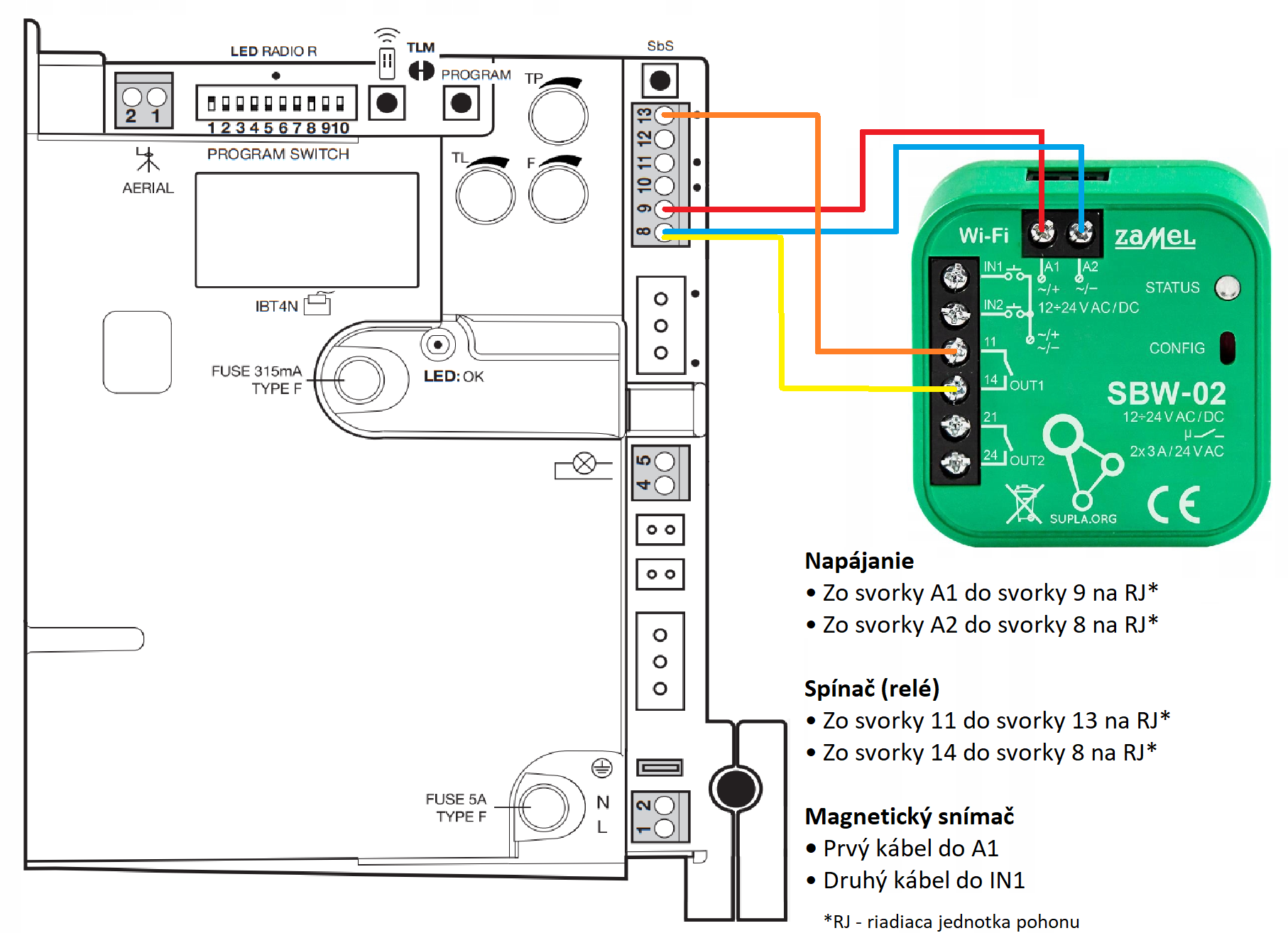

Raccordement du module Wi-Fi à l’unité de commande ROA40R10 :

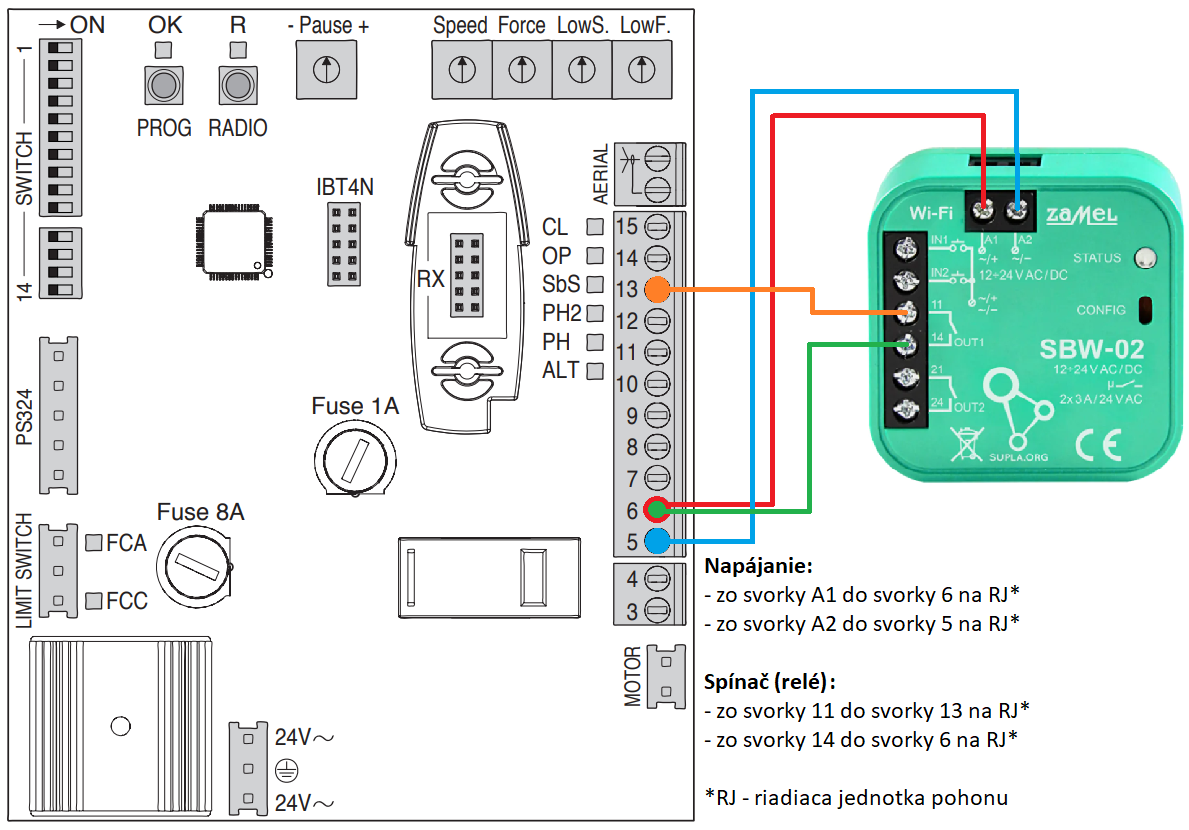

Raccordement du module Wi-Fi à l’unité de commande WIA20R10 :

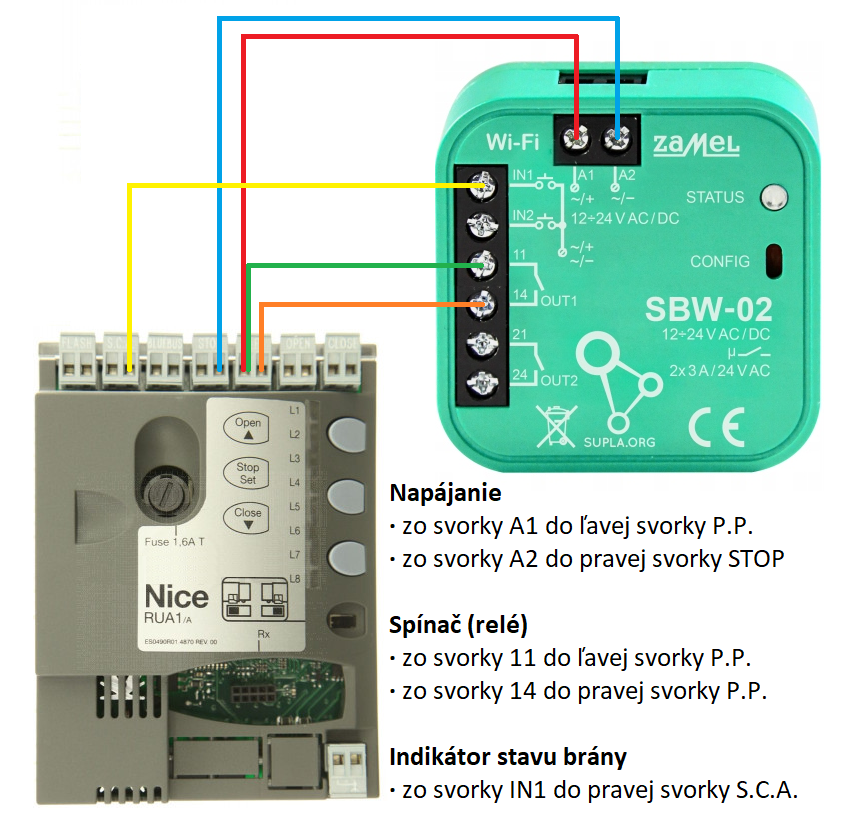

Raccordement du module Wi-Fi à l’unité de commande RUA1 :

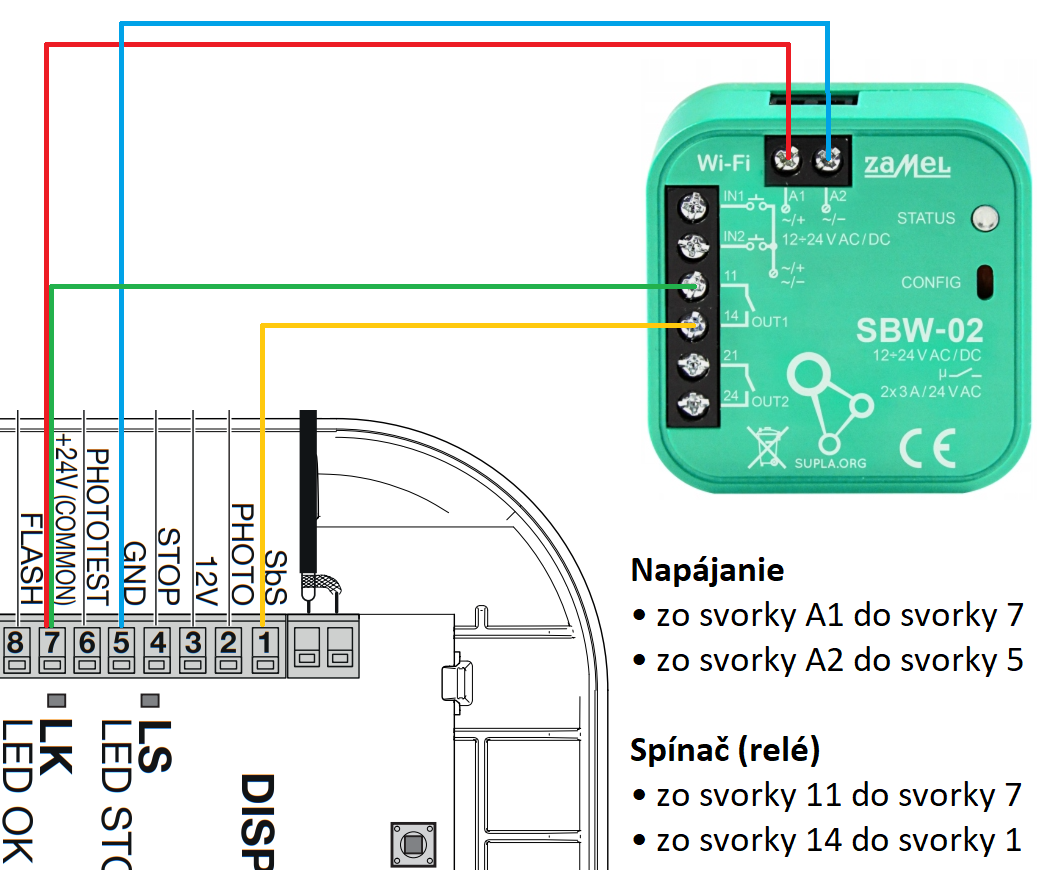

Raccordement du module Wi-Fi à l’unité de commande SPIDO600 :
