NICE Hyke HK7024 - aandrijving voor draaipoort met besturingseenheid, voor een vleugellengte tot 3,5 m en een gewicht tot 330 kg
| Beschikbaarheid van het product: | binnen 3 dagen | We verzenden de goederen doorgaans binnen 3 dagen. |
|---|
binnen 3 dagen
€ 811,13 incl. btw
| Gewicht |
|---|
| 11 kg |
Beschrijving van het product NICE Hyke HK7024 - aandrijving voor draaipoort met besturingseenheid, voor een vleugellengte tot 3,5 m en een gewicht tot 330 kg

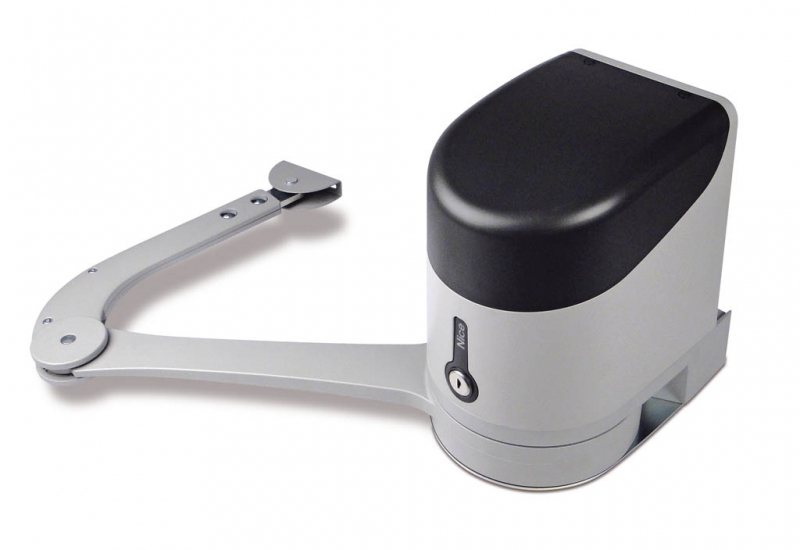

NICE HYKE HK7024 is een scharnierarm niet-terugdrijvende aandrijving voor één vleugel van een draaipoort. De motor heeft 24 V DC met encoder en een verstelbare scharnierarm.
De HK7024 bevat een besturingseenheid en is geschikt voor een poort met één vleugel. Bij een poort met twee vleugels stuurt hij ook de tweede motor aan NICE HYKE HK7224, die geen eigen besturingseenheid bevat. De HK7024 wordt aangesloten op het 230 V AC-net; de motoren zelf werken op 24 V DC.
De aandrijving is bedoeld voor vleugels tot 3,5 m of tot 330 kg volgens de toepassingsgrafiek. Hij is ook geschikt voor intensiever gebruik; de toegestane gebruiksduur hangt af van de belasting, de montage en de temperatuur. Bij stroomuitval kan de aandrijving handmatig met een sleutel worden ontgrendeld.
Besturing en compatibele accessoires
Eén besturingseenheid in de HK7024 stuurt één of beide vleugels aan. De volgende aansluiting en programmering zijn bedoeld voor de HKA2R10 met SM-connector, acht leds L1–L8 en een motorkeuzeschakelaar met 12 standen. Controleer de markeringen en de indeling van de daadwerkelijke printplaat voordat u accessoires aansluit.
| Wat | Waarom | Type |
|---|---|---|
| Besturing | Besturing van één of twee HYKE-motoren. Motoraansluiting. |
|
| Ontvanger en afstandsbediening | Afstandsbediening volgens de codering van de ontvanger. Koppelen en opdrachten. | |
| Veiligheidsfotocellen | Beveiliging van de doorgang, afhankelijk van de plaatsing. Aansluiting en adressering. |
|
| Waarschuwingslamp | Waarschuwing voor beweging en signalering van storingen. FLASH-uitgang. |
|
| Veiligheidscontactlijst | Bescherming van gevaarlijke plaatsen bij contact met een obstakel. STOP-ingang. |
|
| Sleutelschakelaar | Schakeling van een commando via een potentiaalvrij contact. Ingangen SbS, OPEN en CLOSE. |
|
| Ontgrendeling van buitenaf | Handmatig openen als u bij stroomuitval niet bij de aandrijving kunt komen. |
|
| Noodvoeding | Enkele bewegingen bij stroomuitval. Accu selecteren en aansluiten. |
|
| Elektrisch slot | Extra vergrendeling van de vleugel, afhankelijk van de uitvoering. ELS-uitgang. |
|
Afzonderlijke motor en poortbesturing
| Model | Inhoud en gebruik |
|---|---|
| HK7024 | Aandrijving met knikarm, montagebeugels, handmatige ontgrendeling en ingebouwde besturing. Stuurt één vleugel aan, of samen met de HK7224 twee vleugels. |
| HK7224 | Aandrijving met knikarm en handmatige ontgrendeling, zonder eigen besturingseenheid. De besturingseenheid in de HK7024 stuurt de tweede vleugel aan. |
| Losse aandrijving en set | Ontvanger, afstandsbediening, fotocellen, zwaailamp en noodaccu zijn niet standaard inbegrepen bij elke losse motor. Controleer de uitrusting van de betreffende set. |
Sets voor één of twee vleugels
De sets bevatten een ontvanger OXIBD en een afstandsbediening ON2E. De uitvoering met fotocellen bevat ook EPMB; de uitvoering met accessoires bevat ook ELDC. Twee motoren verhogen de limiet voor één vleugel niet.
| Eén vleugel | Losse aandrijving | Twee vleugels |
|---|---|---|
1 × HK7024. Eén HKA2R10-besturingseenheid. | Losse HK7024
Eén motor. Met besturingseenheid. |
1 × HK7024 + 1 × HK7224. Eén HKA2R10-besturingseenheid. |
Lengte, gewicht en ruimte voor de aandrijving
3,5 m en 330 kg zijn afzonderlijke maximumgrenzen. Bij een arm op volle lengte is een vleugel van 3,5 m met een gewicht tot 200 kg toegestaan, of een vleugel tot 330 kg bij een lengte tot 1,8 m. Lees tussenliggende waarden af uit de grafiek op basis van de lengte en het gewicht van één vleugel.
A = arm op volle lengte, B = verkorte arm. De horizontale as geeft de lengte van de vleugel in meters aan, de verticale as het gewicht in kilogrammen. Gebruik bij een verkorte arm de onderste curve B en een openingshoek van maximaal 90°. Voor een verkorte arm gelden niet de limieten van een arm op volle lengte.
Voor de aandrijving zelf moet de vrije montageruimte minstens 210 mm. Controleer voor de beweging van de arm het volledige bewegingsbereik en de afstand tot de muur of het hek; de onderstaande maten bepalen de montagegeometrie, niet een universele paalmaat.
Montage van de beugels en de knikarm
Montage, elektrische aansluiting en tests moeten door een vakbekwaam technicus worden uitgevoerd. Schakel vóór de werkzaamheden de netvoeding en eventuele accu uit. De poort moet over het volledige traject soepel bewegen, mag niet vanzelf openen of sluiten en de bevestiging mag niet doorbuigen.
De montagebeugel van de motor moet horizontaal op een stevige ondergrond worden bevestigd. Bevestig de armbeugel aan het dragende frame van de vleugel, niet aan een zwakke vulling. Kies de montagepositie zo dat de sleutel en de ontgrendelingshendel veilig bereikbaar blijven. De montageplaats mag niet onder water komen te staan; plaats de aandrijving zo nodig hoger boven het maaiveld. Leg de kabels zo aan dat er geen water of condens in de aandrijving kan lopen.
| Ruimte E | Arm kiezen |
|---|---|
| E minimaal 650 mm | Arm op volle lengte; bepaal de hoek en afstanden A/B aan de hand van de montageschema's. |
| E van 300 tot 650 mm | Verkorte arm; openingshoek maximaal 90° en strengere grafiek voor het vleugelgewicht. |
| E minder dan 300 mm | De aangegeven montage is niet toegestaan. Kies een andere positie of een andere geschikte oplossing. |
A is de positie van de aandrijfbeugel ten opzichte van de scharnieras; B is de afstand van de scharnieras tot het montagevlak, zoals aangegeven in de tekeningen. Beide waarden zijn in millimeters.
- Meet B en kies de gewenste openingshoek. Bij een arm op volle lengte is het maximum 110°.
- Trek in de grafiek vanaf waarde B een horizontale lijn naar het gebied van de gewenste hoek. Lees uit de snijpunten het toegestane bereik van A af. Bijvoorbeeld: bij B = 200 mm en een openingshoek van 110° is A ongeveer 300–345 mm.
- Monteer de rechte en gebogen arm met de pennen en borgringen. De motor- en vleugelbeugels moeten na montage op dezelfde horizontale hoogte liggen.
- Gebruik de motorbeugel als sjabloon, markeer vier bevestigingspunten en bevestig de beugel met geschikte ankers. Bevestig de motor met de twee meegeleverde schroeven op de beugel.
- Ontgrendel de motor. Bepaal bij de volledig uitgeschoven arm de positie van de beugel op de vleugel, zodat de arm in zijn uiterste stand tot stilstand komt. Bevestig de beugel horizontaal en borg de pen met de borgring.
- Beweeg de vleugel met de hand door de volledige bewegingsbaan. De arm mag niet tegen de muur, het hek of de vleugel botsen en de beweging ervan mag geen onbeveiligde knel- of snijplek veroorzaken. Stel daarna de aanslagen af en vergrendel de motor opnieuw.
Montage met verkorte arm
Kies bij een verkorte arm A in het gebied 90°–95° van de montagetabel; de werkelijke openingshoek van de vleugel blijft maximaal 90°. Bepaal de positie van de beugel op de vleugel met de motor ontgrendeld: druk de gebogen arm tegen de gesloten vleugel tot de uiterste stand is bereikt. Houd E op minimaal 300 mm, de openingshoek op maximaal 90° en blijf onder de onderste limietcurve. Houd bij het handmatig proefopenen de beugel bij de vleugel en controleer of de gebogen arm of het scharnier nergens tegenaan botst. Bevestig de beugel pas nadat de volledige bewegingsbaan is gecontroleerd.
Mechanische openings- en sluitstops
- Ontgrendel de motor en beweeg de vleugel met de hand naar de gewenste open positie.
- Draai aan de onderzijde van de motor de kunststof schijf A en stel de opening onder de arm af zoals afgebeeld.
- Plaats aanslag B op de dichtstbijzijnde geschikte positie. De aanslag moet goed vastklikken; vergelijk de markeringen OK/NO.
- Draai de schijf zodat de aanslag er niet uit kan vallen. Stel de aanslag nauwkeurig af met stelschroef C.
- Als de poort geen grondstop heeft voor het sluiten, stel dan op dezelfde manier ook de sluitstop af. Draai ten slotte moer D stevig vast, zodat de schijf niet vanzelf kan verdraaien.
- Voer na wijziging van de positie van de aanslagen het opnieuw inleren van de posities en tests uit.
Handmatige ontgrendeling bij stroomuitval
Stop de beweging en schakel de voeding uit voordat u ontgrendelt. Zorg ervoor dat de vleugel niet vanzelf in beweging kan komen; houd deze bij wind onder controle.
- Steek sleutel A erin en draai deze 90° met de klok mee.
- Draai de uitgeschoven hendel B 90° tegen de klok in. U kunt de vleugel met de hand bewegen.
- Om de aandrijving weer te vergrendelen, zet u de hendel verticaal en drukt u deze in de houder. Draai de sleutel 90° tegen de klok in en verwijder deze.
- Beweeg de vleugel na het terugplaatsen van de hendel enkele centimeters met de hand in de openingsrichting, zodat de aandrijving volledig vergrendelt. Controleer vóór elektrische bediening of de hendel volledig is ingeschoven en de aandrijving is vergrendeld. Gebruik de poort niet als de veiligheidsvoorziening defect is, totdat de oorzaak is verholpen.
Elektrische aansluiting van motoren en accessoires
Schakel vóór het openen van de behuizing zowel de 230 V-netvoeding als de back-upaccu uit. De netvoeding en beschermingsaarding moeten door een vakbekwaam technicus worden aangesloten. De installatie moet een voorziening hebben waarmee de voeding volledig kan worden onderbroken, en de kabels moeten tegen lostrekken worden vastgezet.
Open de behuizing van HK7024, til de besturingseenheid op en voer de kabels via de onderste invoer naar binnen. Zet de netvoedingskabel vast met de kabelklem. HK7224 krijgt de motorvoeding en een afzonderlijke encoderkabel van de besturingseenheid HK7024.
| Kabel | Doorsnede en maximale lengte |
|---|---|
| Netvoeding naar HK7024 | 3 × 1,5 mm², tot 30 m. Gebruik bij een langere voedingskabel 3 × 2,5 mm² en beschermingsaarding bij de automatisering, volgens het installatieontwerp. |
| Tweede motor HK7224 | 3 × 1,5 mm², tot 10 m. Twee motordraden en een beschermingsdraad, overeenkomstig de motorklemmen. |
| Encoder van de tweede motor | 2 × 1 mm², tot 10 m. De motor- en encoderkabel kunnen worden vervangen door één kabel van 5 × 1,5 mm²; sluit de afzonderlijke aders aan op de bijbehorende klemmen. |
| BlueBUS | 2 × 0,5 mm², tot 20 m; bij meer dan 20 m, maximaal 40 m, 2 × 1 mm². |
| Waarschuwingslamp | 2 × 0,5 mm², tot 20 m. |
| Antenne | Afgeschermde RG58, maximaal 20 m; aanbevolen lengte minder dan 5 m. |
| OPEN/CLOSE-schakelaar | Twee kabels van 2 × 0,5 mm² of één kabel van 4 × 0,5 mm², tot 50 m. |
| Elektrisch slot | 2 × 1 mm², tot 6 m. |
M1, M2 en encoders
M2 is de vleugel die als eerste opent; M1 sluit als eerste. Bij een installatie met één vleugel wordt uitgang M2 en de bijbehorende ingang ENC2 gebruikt; M1 blijft ongebruikt. Wijs bij twee vleugels aan elke motor een eigen encoder toe. Gebruik de standaardmotor HK7224 die bij deze configuratie hoort.
Sluit op de motorklemmen de motordraden aan op de buitenste contacten met de aanduiding M; sluit de beschermingsdraad aan op de klem met het aardingssymbool. Sluit de encoders aan op de bijbehorende aansluitparen ENC1/ENC2, zonder polariteit. Om de draairichting te corrigeren, verwisselt u na het uitschakelen van de voeding alleen de buitenste motordraden van de betreffende motor, niet de beschermingsdraad.
Schema van de besturingseenheid HKA2
Legenda:
- FLASH = waarschuwingslamp
- EL/ELS = elektrisch slot
- OGI = controlelampje voor open poort
- TX/RX = zender/ontvanger van de fotocellen
- NO = normaal open contact
- NC = normaal gesloten contact.
Het schema toont de ingangen en hun functies; kies de apparatuur op basis van de specifieke configuratie.
Accessoireklemmen, spanning en polariteit
| Klem | Functie en aansluiting |
|---|---|
| Hulpvoeding | SbS (+) en STOP (−), 24 V DC, maximaal 200 mA in totaal. Gebruik het hulpvoedingscontact op klem SbS als plus en het hulpvoedingscontact op klem STOP als min. Controleer vóór aansluiting de betreffende contacten op de gemonteerde printplaat; het volledige paar van de besturingsingang is geen voedingsuitgang. Dit is een voeding voor kleine accessoires, niet voor een motor, waarschuwingslamp of elektrisch slot. |
| BlueBUS | Twee draden voor zowel communicatie als voeding; zonder polariteit +/−. Maximaal 15 BlueBUS-apparaten, afhankelijk van het stroomverbruik van de apparatuur. EPMB worden parallel aangesloten. |
| FLASH | Voor de functie waarschuwingslamp 12 V DC, maximaal 21 W; geschikt ELDC. Sluit de DC-voeding aan volgens de markeringen bij de betreffende klemmen en het apparaat. Neem de polariteit niet over van een aangrenzende uitgang; als de markering op de printplaat niet leesbaar is, moet een technicus de aansluiting controleren. |
| ELS | 12 V AC, maximaal 15 VA voor een elektrisch slot; bij AC is er geen onderscheid tussen plus en min. Bij L5 = ON verandert deze in een verlichtingsuitgang 24 V DC (−30/+50 %), maximaal 4 W. Kies bij een functiewijziging een apparaat dat geschikt is voor deze spanning en houd rekening met de DC-polariteit. |
| OGI | Controlelampje voor open poort 24 V DC (−30/+50 %), maximaal 4 W; mogelijkheid om een klein relais aan te sturen. Bij L8 = ON verandert deze in een onderhoudscontrolelampje. Controleer bij een apparaat met voorgeschreven DC-polariteit de markering van de uitgang op de daadwerkelijke printplaat. |
| SbS | Stap-voor-stapcommando via potentiaalvrij NO-contact, zonder polariteit. Voed de ingang niet met een externe spanning. |
| OPEN / CLOSE | Openen / sluiten via potentiaalvrije NO-contacten, zonder polariteit. CLOSE kan bij L7 = ON worden gewijzigd in gedeeltelijk openen. |
| STOP | Ingang NC, NO of 8,2 kΩ, afhankelijk van het aangeleerde apparaat. Dit is geen universeel voedingspaar; de contactaansluiting is hieronder beschreven. |
Hulpvoeding en commando-contact hebben verschillende functies. Voed accessoires niet via beide contacten van één SbS- of STOP-paar en sluit het paar niet kort wanneer u de voeding ervan gebruikt. Op de HKA2R10 blijft de hulpvoeding beschikbaar, ook wanneer Standby is ingeschakeld.
STOP, veiligheidscontactlijst en loopdeur
STOP stopt de beweging onmiddellijk na een wijziging van de aangeleerde toestand en voert een korte omkering uit. Meerdere NO-contacten worden parallel aangesloten, meerdere NC-contacten in serie. Ontwerp de aansluiting van weerstandgevoelige veiligheidscontactlijsten volgens het betreffende apparaat; combineer deze niet met een willekeurige overbrugging.
Als er een loopdeur in het poortblad zit, moet het controlecontact ervan elektrische beweging verhinderen wanneer de deur openstaat. Voer na elke wijziging van de STOP-aansluiting een apparaatinleerprocedure en veiligheidstests uit. Fotocellen en een gevoelige contactlijst beveiligen verschillende gevaarlijke zones; de ene vervangt de andere niet automatisch.
BlueBUS-fotocellen
De zender TX en ontvanger RX van de fotocellen EPMB sluit u met twee draden aan op BlueBUS zonder polariteit. Elk paar moet dezelfde adressering hebben op TX en RX, en een andere adressering dan de overige paren. Herhaal de inleerprocedure nadat u een apparaat hebt aangesloten of verwijderd.
| Adres | Wat deze beveiligt en hoe deze reageert |
|---|---|
| PHOTO / PHOTO II | PHOTO op ongeveer 50 cm, PHOTO II op ongeveer 100 cm; buitenste paren. Bij sluiten stopt de beweging en keert deze om. |
| PHOTO1 / PHOTO1 II | PHOTO1 op ongeveer 50 cm, PHOTO1 II op ongeveer 100 cm; binnenste paren. Bij sluiten stopt de beweging en keert deze om; bij openen stopt de beweging en gaat deze verder zodra de straal vrij is. |
| PHOTO2 / PHOTO2 II | Beveiliging van de openingszone. Bij openen stopt de beweging en keert deze om. |
| PHOTO3 | Niet toegestaan voor deze HYKE-aansluiting. |
De positie van de jumpers moet overeenkomen met de gekozen functie, niet alleen met de fysieke montageplaats van de fotocel. De volledige adressering en aansluiting vindt u ook op de EPMB-kaart.
Eerste ingebruikname en controle van de besturingseenheid
Alle hieronder genoemde knoppen en leds bevinden zich op de besturingseenheid in de HK7024. De HK7224 heeft geen eigen programmeermogelijkheden. Voordat u de voeding aansluit, moeten de kabels, aanslagen, afdekkingen en beveiligingen stevig zijn gemonteerd.
- Zet de vleugels ongeveer halverwege het traject, vergrendel de motoraandrijvingen en maak de bewegingszone vrij.
- Na het aansluiten van de voeding moet de led BlueBUS ongeveer eenmaal per seconde knipperen. De led op zowel TX als RX van de fotocellen moet aangeven dat er voeding is; de FLASH-knipperlamp moet in rust uit zijn.
- Schakel de eenheid uit als de voeding ontbreekt of ongebruikelijk is en controleer de aansluiting en zekeringen. Ga niet verder met de inleerprocedure als u een probleem hebt vastgesteld.
- Kies vóór het inleren van de posities de juiste motor met de keuzeschakelaar en voer de apparaatinleerprocedure uit.
Keuzeschakelaar met 12 standen voor het motortype
Voor standaardmotoren Stel bij HK7024 + HK7224 DIP 10 = ON in; alle overige standen 1–9, 11 en 12 = OFF. In Oview komt dit overeen met de aanduiding HYKE. Stel de keuzeschakelaar in zonder voeding en altijd vóór het inleren van de posities. De instelling voor HYKE HS is hier niet van toepassing.
BlueBUS- en STOP-apparaten inleren
- Druk tegelijkertijd op Open ▲ + Stop/Set.
- Laat beide knoppen los zodra L1 en L2 snel beginnen te knipperen, na ongeveer 3 seconden.
- Wacht tot de herkenning is voltooid. STOP moet branden en L1/L2 moeten uit zijn. L3/L4 kunnen gaan knipperen om aan te geven dat de posities moeten worden ingeleerd.
- Inleren is ook nodig als er geen fotocellen zijn aangesloten en telkens nadat een apparaat is toegevoegd of verwijderd. Herhaal daarna de veiligheidstests.
Poortvleugels inleren
Eerst moeten de apparaten zijn ingeleerd en moet de motorkeuzeschakelaar correct zijn ingesteld. De mechanische aanslagen moeten stevig zijn en de kracht moet geschikt zijn voor de poort. Houd tijdens het inleren beide motoren en de volledige bewegingszone in de gaten.
Automatisch inleren
- Druk tegelijkertijd op Stop/Set + Close ▼.
- Laat de knoppen los zodra L3 en L4 snel beginnen te knipperen, na ongeveer 5 seconden.
- De eenheid sluit M1 langzaam tot aan de aanslag, sluit M2 langzaam tot aan de aanslag, opent M2 en M1 langzaam tot aan de aanslagen en sluit ten slotte beide vleugels snel. Bij één motor wordt alleen de betreffende vleugel M2 ingeleerd.
- Als de procedure is geslaagd, gaat L3 en L4. Controleer vervolgens een paar keer of de poort normaal opent en sluit.
- Onderbreek de beweging met de knop Open of Close. Koppel vóór reparaties zowel de netvoeding als de accu los. Verwissel bij verwisseling van M1/M2 ook de encoders; verwissel bij een verkeerde bewegingsrichting de buitenste motordraden van de betreffende motor.
- Als een fotocel of STOP ingrijpt, wordt het inleren onderbroken en gaat L1 knipperen. Herhaal de procedure na het verhelpen van de oorzaak vanaf het begin.
Handmatig inleren en betekenis van de posities
Met handmatig inleren kunt u de posities afzonderlijk instellen. Met een korte druk op Open/Close schakelt u tussen leds; door de knop ingedrukt te houden beweegt de motor. Positie 0 is de aanslag voor sluiten, positie 1 de aanslag voor openen en A de gewenste stoppositie tijdens het openen.
| Led – positie | Wat wordt opgeslagen |
|---|---|
| L1 – 0/M1 | De vleugel M1 volledig sluiten tot aan de mechanische aanslag. |
| L2 – 0/M2 | Volledige sluiting van vleugel M2 tegen de mechanische aanslag. |
| L3 – SA/M2 | Verschuiving bij openen: zodra deze positie is overschreden, kan M2 beginnen met het openen van M1. |
| L4 – A/M1 | Gewenste stoppositie voor het openen van M1. |
| L5 – A/M2 | Gewenste stoppositie voor het openen van M2. |
| L6 – SC/M1 | Verschuiving bij sluiten: zodra deze positie is overschreden, kan M1 beginnen met het sluiten van M2. |
| L7 – 1/M1 | Volledige opening van M1 tegen de mechanische aanslag. |
| L8 – 1/M2 | Volledige opening van M2 tegen de mechanische aanslag. |
- Druk op Stop/Set + Close en laat de knoppen los zodra L1 knippert, na ongeveer 3 seconden. Wacht bij handmatig inleren niet op L3/L4; daarmee wordt automatisch inleren gestart.
- Verplaats de geselecteerde motor door Open of Close ingedrukt te houden naar de gewenste positie. Laat de knop los wanneer u de beweging wilt stoppen.
- Houd Stop/Set minstens 3 seconden ingedrukt om op te slaan. Tijdens het ingedrukt houden gaat de betreffende led na ongeveer 2 seconden continu branden. Laat de knop pas na minstens 3 seconden los; daarna begint de volgende led te knipperen.
- Ga verder tot en met L8. Houd tussen het indrukken van de knoppen een pauze van minder dan 10 seconden aan; bij een langere pauze wordt de procedure beëindigd en blijven de tot dan toe opgeslagen wijzigingen behouden.
Bij één motor M2: bevestig de ongebruikte posities L1 en L7 door Stop/Set minstens 3 seconden ingedrukt te houden. Sla L3, L4 en L6 over door kort op Open/Close te drukken. Sla de posities L2, L5 en L8 op voor de daadwerkelijke vleugel M2.
Gemengd inleren
Voer eerst automatisch inleren uit. Schakel daarna over naar de handmatige modus: druk op Stop/Set + Close en laat los zodra L1 knippert. Selecteer de positie met een korte druk op Open/Close, pas deze aan door de motor te bewegen en sla de positie op zoals bij handmatig inleren. Zo past u A, SA en SC aan; laat de eindposities 0 en 1 staan zoals ze vanaf de aanslagen zijn ingeleerd. Beëindig de procedure door de knipperende led voorbij L8 te schakelen.
Controles vóór oplevering
- Koppel alle voedingsbronnen los, ontgrendel de motor en controleer of de poort met de hand over het volledige traject kan worden bewogen. De fabrikant geeft voor de handmatige beweging tijdens de test een maximum van 390 N op; deze waarde vervangt niet de keuze van de aandrijving en de meting van de botskracht.
- Vergrendel de motor opnieuw, herstel de voeding en controleer het openen, sluiten, stoppen, afremmen en de juiste overlap van de vleugels.
- Test elke fotocel, veiligheidslijst en controlecontact van het poortje afzonderlijk. Verwijder alle risico's op beknelling en afsnijding in het gebied van de armen.
- De monteur moet de krachten controleren en de gebruiksaanwijzing, ontgrendelingsprocedure en het onderhoudsplan overhandigen. Gebruik de poort pas nadat alle tests met succes zijn afgerond.
Instellingen van de HKA2R10-eenheid
Open ▲ selecteert of opent, Stop/Set stopt en bevestigt, Close ▼ selecteert of sluit. De vierde knop wordt niet gebruikt. Als u Stop/Set langer dan 5 seconden ingedrukt houdt, wordt de programmeermodus geopend terwijl L1 knippert.
Niveau I – functies in- en uitschakelen
- Houd Stop/Set ingedrukt totdat L1 begint te knipperen en laat de knop los.
- Selecteer met Open/Close de led van de gewenste functie. Wijzig de status met een korte druk op Stop/Set: kort knipperen = OFF, lang knipperen = ON.
- Herhaal de selectie en wijziging voor de volgende functie. Laat de knoppen 10 seconden met rust om op te slaan en af te sluiten.
| Led – functie en betekenis | Status |
|---|---|
| L1 – Automatisch sluiten ON: na het openen sluit de poort na de ingestelde pauze. OFF: halfautomatische werking. De fabrieksinstelling voor de pauze is 30 s. | ON / OFF Fabrieksinstelling: OFF |
| L2 – Sluiten na fotocel ON: als automatisch sluiten is ingeschakeld, verkort een onderbreking van de fotocel de pauze tot 5 s. Als automatisch sluiten is uitgeschakeld, start een onderbreking het sluiten na de ingestelde pauze. | ON / OFF Fabrieksinstelling: OFF |
| L3 – Altijd sluiten ON: als de poort openstaat wanneer de stroom wordt hersteld, begint de eenheid na 10 s met sluiten, voorafgegaan door 5 s voorwaarschuwing. OFF: na herstel van de stroom komt de poort niet vanzelf in beweging. | ON / OFF Fabrieksinstelling: OFF |
| L4 – Alles in stand-by ON: ongeveer 1 minuut na een beweging schakelt BlueBUS en de meeste leds uit; een commando hervat de werking met een korte vertraging. OFF: deze energiebesparende modus is uitgeschakeld. De hulpvoeding SbS/STOP op R10 blijft beschikbaar. | ON / OFF Fabrieksinstelling: OFF |
| L5 – ELS als verlichting ON: de ELS-uitgang werkt als verlichting op 24 V DC (−30/+50 %), maximaal 4 W. OFF: ELS stuurt een elektrisch slot aan op 12 V AC, maximaal 15 VA. Stem de uitrusting en bedrading af op de geselecteerde functie. | ON / OFF Fabrieksinstelling: OFF |
| L6 – Voorwaarschuwing ON: het waarschuwingslicht knippert 3 s vóór de beweging. OFF: het begint tegelijk met de beweging te knipperen. | ON / OFF Fabrieksinstelling: OFF |
| L7 – CLOSE als gedeeltelijke opening ON: de ingang CLOSE geeft het commando gedeeltelijke opening 1. OFF: de ingang geeft het commando om te sluiten. | ON / OFF Fabrieksinstelling: OFF |
| L8 – OGI als onderhoudsindicator ON: OGI geeft aan dat onderhoud nodig is. OFF: OGI geeft aan dat de poort openstaat. De limiet wordt ingesteld via niveau II/L7. | ON / OFF Fabrieksinstelling: OFF |
Niveau II – instelbare parameters
- Houd Stop/Set ingedrukt totdat L1 begint te knipperen en laat de knop los.
- Selecteer met Open/Close de led van de gewenste parameter.
- Houd Stop/Set ingedrukt. Na ongeveer 3 s gaat de led van de huidige instelling branden. Verplaats deze terwijl u Stop/Set ingedrukt houdt met de knop Open of Close.
- Laat Stop/Set los. Laat de knoppen 10 seconden met rust om op te slaan en af te sluiten.
De vetgedrukte waarde is de fabrieksinstelling van HKA2R10. De parameter wordt aangegeven door de ingangsled; de waarde ervan door de waardeled. Hetzelfde lednummer in beide kolommen hoeft niet hetzelfde te betekenen.
| Ingangs-led – naam en beschrijving | Instellingsled – waarde |
|---|---|
| L1 – Pauzeduur Tijd tot automatisch sluiten; alleen actief als automatisch sluiten is ingeschakeld. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Stapsgewijze modus SbS-sequentie en bijbehorende commando’s; L4, L5, L7 en L8 veranderen ook het gedrag van OPEN/CLOSE. | L1 – Openen – stop – sluiten – stop L2 – Openen – stop – sluiten – openen L3 – Openen – sluiten – openen – sluiten L4 – Woonmodus: tijdens het openen heeft SbS/OPEN geen effect; CLOSE keert de beweging om naar sluiten. Tijdens het sluiten keert SbS/OPEN de beweging om naar openen; CLOSE heeft geen effect. L5 – Woonmodus 2: reacties zoals bij L4; een commando dat langer dan 2 s wordt ingedrukt, veroorzaakt STOP. L6 – Stapsgewijze modus 2: een commando korter dan 2 s veroorzaakt een gedeeltelijke opening. L7 – Commando ingedrukt houden: beweging alleen zolang het commando wordt ingedrukt; na loslaten stopt de beweging. L8 – Halfautomatisch openen, sluiten alleen zolang het commando wordt ingedrukt. |
| L3 – Motorsnelheid Snelheid tijdens normale beweging; controleer na wijziging de veiligheid, de krachten en de vertraging. | L1 – Zeer langzaam L2 – Langzaam L3 – Gemiddeld L4 – Snel L5 – Zeer snel L6 – Maximum L7 – Opent snel, sluit langzaam L8 – Opent op maximale snelheid, sluit op gemiddelde snelheid |
| L4 – Ontlasting na het sluiten Een korte omkering vermindert de resterende druk, zorgt ervoor dat de poort goed gesloten blijft en maakt handmatige ontgrendeling gemakkelijker. | L1 – Geen ontlasting L2 – Niveau 1 – minimum, ongeveer 100 ms L3 – Niveau 2 L4 – Niveau 3 L5 – Niveau 4 L6 – Niveau 5 L7 – Niveau 6 L8 – Niveau 7 – maximum, ongeveer 800 ms |
| L5 – Motorkracht Kracht van beide motoren. Een hogere waarde vervangt het verhelpen van wrijving niet; na wijziging moeten de impactkrachten worden getest. | L1 – Niveau 1 – minimum L2 – Niveau 2 L3 – Niveau 3 L4 – Niveau 4 L5 – Niveau 5 L6 – Niveau 6 L7 – Niveau 7 L8 – Niveau 8 – maximum |
| L6 – Voetgangers- en gedeeltelijke opening Bij voetgangersopening beweegt M2. Bij twee vleugels hebben de breuken betrekking op de kleinste van de ingeleerde openingshoeken. | L1 – Voetgangersopening 1 – M2 tot 1/4 L2 – Voetgangersopening 2 – M2 tot 1/2 L3 – Voetgangersopening 3 – M2 tot 3/4 L4 – Voetgangersopening 4 – M2 volledig openen L5 – Gedeeltelijk 1 – beide vleugels tot 1/4 van de kleinste hoek L6 – Gedeeltelijk 2 – beide vleugels tot 1/2 van de kleinste hoek L7 – Gedeeltelijk 3 – beide vleugels tot 3/4 van de kleinste hoek L8 – Gedeeltelijk 4 – beide vleugels tot de kleinste ingeleerde hoek |
| L7 – Onderhoudswaarschuwing Aantal bewegingen tot de waarschuwing. Dit vervangt geen regelmatige onderhoudsbeurt. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Storingsgeschiedenis Toont het resultaat van de laatste acht bewegingen. Tel na selectie de BlueBUS-knippersignalen en raadpleeg de diagnosetabel. | L1 – 1e beweging – meest recent L2 – 2e beweging L3 – 3e beweging L4 – 4e beweging L5 – 5e beweging L6 – 6e beweging L7 – 7e beweging L8 – 8e beweging – oudste |
Controleer na wijziging van de kracht, snelheid of posities het volledige traject, de fotocellen, STOP en de impactkrachten. Automatisch sluiten moet afgestemd zijn op de beveiliging en het gebruik van de betreffende poort.
Radio-ontvanger en afstandsbedieningen
De radio-ontvanger wordt in de connector SM op de besturingseenheid HK7024 geplaatst. Koppel bij het plaatsen of verwijderen alle voedingsbronnen los. Voor de HK7224 is geen aparte radio-ontvanger nodig.
De huidige sets gebruiken NICE OXIBD en ON2E. OXIBD ondersteunt ook compatibele bidirectionele afstandsbedieningen; MYGO4 is een gangbare afstandsbediening met rolling code. Kies bij een oudere ontvanger een zender die past bij de eigen codering ervan.
| Uitgang van de ontvanger | Commando op HYKE |
|---|---|
| 1 | SbS – stapsgewijze modus volgens parameter II/L2. |
| 2 | Gedeeltelijke opening 1 volgens parameter II/L6; standaard volledige opening van M2. |
| 3 | OPEN – openen. |
| 4 | CLOSE – sluiten. |
In modus I wordt de volledige afstandsbediening opgeslagen; in modus II wordt een afzonderlijke knop aan het geselecteerde commando gekoppeld. Opslaan en wissen gebeurt met de knop op de ontvanger, niet met een reset van de printplaat. De exacte bediening, timing en bevestigingen vindt u in de handleiding voor het koppelen van NICE-afstandsbedieningen en op de OXIBD-kaart. In de uitgebreide modus kunnen er meer commando’s zijn; kies het commandonummer op basis van de ontvanger.
Back-upaccu en generatie van de besturingseenheid
De back-upaccu hoort in het daarvoor bestemde compartiment in de HK7024. Eén compatibele accu voedt de installatie via de besturingseenheid; sluit deze niet afzonderlijk aan op de motorklemmen van de HK7224.
| Montage | Juiste keuze |
|---|---|
| HKA2R10 | De oudere uitvoering gebruikt PS124. De huidige PSS124 wordt aangesloten met de kabel die bedoeld is voor de oudere compatibele besturingseenheid; de verpakking van de PSS124 bevat kabels voor zowel R10 als R30. |
| Nieuwere besturingseenheid | PSS124 met de juiste connector. Voor de oudere PS124 is adapter CABLA11 vereist en moet Standby uitgeschakeld zijn; kies de aansluiting op basis van de markering op de daadwerkelijke printplaat. |
- Koppel de netvoeding en een eventuele bestaande accu los. Verwijder de kap en til de besturingseenheid op.
- Plaats de accu in de daarvoor bestemde ruimte en gebruik de juiste kabel voor de betreffende generatie. Verwar de connector niet met de motoraansluiting.
- Sluit de accu pas elektrisch aan nadat de montage en programmering zijn voltooid. Controleer de werking terwijl de netvoeding is uitgeschakeld en herstel daarna de voeding om de accu op te laden.
Het aantal bewegingen bij stroomuitval hangt af van de staat van de accu, de temperatuur en de belasting. De accu vervangt de beschikbare handmatige ontgrendeling niet. Zonnevoeding via Solemyo wordt aangesloten op de daarvoor bestemde voedingsingang van een compatibele besturingseenheid; de netvoeding en zonne-energiebron mogen niet tegelijk worden aangesloten.
Diagnose en probleemoplossing
Tijdens beweging knippert het zwaailicht regelmatig. Bij een storing geeft het een korte reeks knippersignalen, gevolgd door een pauze van ongeveer 1 s, en herhaalt het dezelfde reeks. Bepaal het aantal korte knippersignalen voordat u de besturing reset of instellingen wijzigt.
| Aantal knippersignalen | Oorzaak en volgende stap |
|---|---|
| 1 | BlueBUS – ontbrekend of gewijzigd apparaat. Controleer de bekabeling en adressering; voer na de aanpassing apparaten inleren. |
| 2 | De fotocel blokkeert de beweging. Verwijder de hindernis, maak de afdekkingen schoon en controleer de TX/RX-instelling. Fotocellen. |
| 3 | Weerstand tegen beweging of activering van de krachtbegrenzing. Controleer het deurblad, de scharnieren en de arm; verhoog de kracht niet zonder eerst de oorzaak weg te nemen en nieuwe tests uit te voeren. |
| 4 | STOP-activering. Controleer de veiligheidslijst, het contact van het loopdeurtje en de ingeleerde status van de ingang. STOP-aansluiting. |
| 5 | Interne parameters van de besturingseenheid. Wacht minstens 30 s, geef een commando en herstel zo nodig de voeding. Bij herhaling is service nodig. |
| 6 | Het toegestane aantal opeenvolgende bewegingen of de limiet aan bewegingen per uur is overschreden. Laat de aandrijving enkele minuten afkoelen en beperk het gebruik. |
| 7 | Elektrische storing. Wacht minstens 30 s en herstel zo nodig de voeding; een terugkerende storing moet door een technicus worden verholpen. |
| 8 | Een continu actief commando verhindert verdere opdrachten. Controleer de knop, schakelaar en eventuele timer. |
| 9 | De installatie is geblokkeerd door een elektronisch commando voor het stoppen van de automatisering. Gebruik het bijbehorende commando om de automatisering te ontgrendelen; dit is geen mechanische ontgrendelingshendel. |
| 10 | De encoder heeft een hindernis of overmatige wrijving gedetecteerd. Controleer het mechanisme, de toewijzing en de bekabeling van de encoder. M1/M2 en ENC1/ENC2. |
Controle van de leds op de printplaat
| Led | Normale status of volgende stap |
|---|---|
| BlueBUS | Ongeveer 1 groene knippering/s = normale werking. Wanneer Standby is ingeschakeld, knippert de led langzamer; na een commando wordt de normale werking hervat. Twee snelle knippersignalen = wijziging van de ingangstatus. Controleer bij geen licht de voeding en zekeringen; raadpleeg bij continu branden of rode knipperreeksen de diagnose. |
| STOP | Brandt = veilige status ingeleerd. Uit = ingang geactiveerd of gewijzigd. |
| SbS / OPEN / CLOSE | Uit in rust, brandt tijdens een actief commando. Een continu brandende led kan wijzen op een vastzittend of defect contact. |
| L1/L2 knipperen langzaam | Verzoek om apparaten in te leren. |
| L3/L4 knipperen langzaam | Verzoek om posities in te leren. |
Als de motor draait maar het deurblad niet beweegt, controleer dan of de ontgrendelingshendel volledig is vergrendeld. Als HK7224 niet reageert of verkeerd beweegt, controleer dan de M1/M2-uitgang en de bijbehorende encoder in HK7024. Verhelp eerst de oorzaak voordat u een zekering vervangt; gebruik hetzelfde type en dezelfde waarde.
Instellingen van de besturingseenheid wissen
Met reset worden de aangepaste instellingen van HKA2 gewist. Dit is niet hetzelfde als afstandsbedieningen koppelen of het radiogeheugen van een afzonderlijke ontvanger wissen.
- Houd op de eenheid in HK7024 Open ▲ + Close ▼, ingedrukt totdat L1 en L2 beginnen te knipperen.
- Laat beide knoppen los.
- Controleer na de reset de keuzeschakelaar opnieuw, leer de apparaten en posities in, stel de functies in en voer veiligheidstests uit.
Onderhoud en veilig gebruik
Plan een professionele controle uiterlijk na 6 maanden of na 20 000 bewegingen sinds de vorige controle, afhankelijk van wat het eerst plaatsvindt. Kies bij intensief of ongunstig gebruik een korter interval.
- Koppel vóór onderhoud de netvoeding, accu en andere voedingsbronnen los.
- Controleer de bevestiging van de consoles, schroeven, pennen, borgringen, armen, aanslagen, afdekking en kabeldoorvoeren. Vervang beschadigde of versleten onderdelen.
- Controleer of de poort gemakkelijk handmatig beweegt, de ontgrendeling goed vergrendelt en alle fotocellen, veiligheidslijsten en contacten van het loopdeurtje werken.
- Betreed tijdens beweging het bewegingsbereik van de poort niet en raak de armen niet aan. Bewaar afstandsbedieningen buiten het bereik van kinderen.
- De klant mag de afdekkingen van de fotocellen schoonhouden en vuil uit het bewegingsbereik verwijderen. Gebruik de aandrijving niet bij een mechanische of elektrische storing en neem contact op met de servicedienst.
Indicatieve levensduur
Tel de indexwaarden voor lengte, gewicht en alle overige relevante invloeden bij elkaar op. Lees vervolgens in de grafiek het geschatte aantal cycli af bij regelmatig onderhoud. De horizontale as toont de som van de indexwaarden in %, de verticale as het aantal cycli. Deze schatting garandeert geen aantal jaren of cycli.
| Kenmerken van de volledige automatisering | Index | Levensduurgrafiek |
|---|---|---|
| Invloed | Volledige / verkorte arm |
|
| Lengte | Minder dan 1,8 m: 0 / 15 % 1,8–2,5 m: 15 / 20 % 2,5–3,0 m: 20 / 30 % Meer dan 3,0 tot 3,5 m: 30 % / niet toepasbaar | |
| Gewicht | Minder dan 200 kg: 0 / 30 % 200–250 kg: 20 / 40 % Meer dan 250 kg: 30 % / niet toepasbaar | |
| Temperatuur / vochtigheid | Boven 40 °C of onder 0 °C, of een vochtigheid boven 80 %: 20 / 20 % | |
| Volle vulling | 15 / 20 % | |
| Windrijke locatie | 15 / 20 % |
Controleer eerst of de poort geschikt is aan de hand van de grafiek voor gewicht en lengte en montagegeometrie. Kies bij de grens tussen twee bereiken de hoogste beschikbare numerieke index. De verkorte arm is bij een lengte van 3,0 m alleen toegestaan bij een gewicht dat overeenkomt met curve B; gebruik deze niet bij lengtes boven 3,0 m. Beoordeel altijd de volledige installatie.
Technische gegevens en afmetingen
| Parameter | NICE HYKE HK7024 |
|---|---|
| Besturingseenheid | Ingebouwde HKA2; bestuurt één of twee vleugels. |
| Voeding | HK7024: 230 V AC ±10 %, 50/60 Hz; motor 24 V DC. |
| Onbelast toerental | 1,5 omw/min; instelbare snelheidsniveaus. |
| Koppel | Maximaal 500 Nm; nominaal 120 Nm. |
| Maximale cyclusfrequentie | 40 cycli/uur bij nominaal koppel; bij de hoogste bedrijfstemperatuur 25 cycli/uur. |
| Ononderbroken bedrijf | Maximaal circa 7 minuten bij nominaal koppel. |
| Maximaal opgenomen vermogen | 300 W voor de aandrijving met besturing. |
| Maximale stroomopname | 1,5 A bij een netspanning van 230 V AC. |
| Beschermingsgraad | IP54 met onbeschadigde afdekking. |
| Bedrijfstemperatuur | −20 tot +55 °C; bij lage temperaturen neemt het rendement van de aandrijving af. |
| Afmetingen | 210 × 290 × 320 mm (breedte × diepte × hoogte). |
| Gewicht van de aandrijving | 10,5 kg. |
| Limiet per vleugel | Met de volledige arm: 3,5 m / 200 kg of 1,8 m / 330 kg; tussenliggende waarden en een verkorte arm volgens de grafiek. |
Hoe kan ik dit artikel bestellen?
Kies de manier die u het beste uitkomt:
- bestellen via de webshop: gebruik de koopknop om het artikel in uw winkelwagen te plaatsen (u vindt de koopknop hier in de tabel met productvarianten).
- bestellen per e-mail: bestel via [email protected]
