NICE L-Fab LFAB4024 - afzonderlijke ondergrondse aandrijving voor een draaipoortvleugel tot 4 m/650 kg


Beschikbaarheid van het product: binnen 3 dagen

We verzenden de goederen doorgaans binnen 3 dagen.


NICE L-Fab LFAB4024 - afzonderlijke ondergrondse aandrijving voor een draaipoortvleugel tot 4 m/650 kg NICE L-Fab LFAB4024 - afzonderlijke ondergrondse aandrijving voor een draaipoortvleugel tot 4 m/650 kg
NICE-LFAB4024
binnen 3 dagen
€ 419,94 excl. btw
€ 508,13 incl. btw

 st.
Gewicht
15 kg

Beschrijving van het product NICE L-Fab LFAB4024 - afzonderlijke ondergrondse aandrijving voor een draaipoortvleugel tot 4 m/650 kg

NICE L-FAB LFAB4024 is een zelfstandige ondergrondse niet-terugloopbare aandrijving voor één poortvleugel tot 4 m/650 kg. De motor heeft 24 V DC en een magnetische encoder. De besturingseenheid is niet inbegrepen; voor een nieuwe installatie wordt NICE MC824HR30. Voor een dubbele poort heeft u twee motoren en één geschikte besturingseenheid nodig.

De motor is verborgen onder de scharnieras en doet geen afbreuk aan het uiterlijk van de poort. Een ondergrondse oplossing is ook geschikt op plaatsen waar geen ruimte is voor een lineaire aandrijving of knikarmaandrijving. De funderingskast met de bevestiging van de poortvleugel vormt de onderste ondersteuning ervan. Een stevige montage, uitlijning van de scharnieren en een goed werkende waterafvoer zijn cruciaal.

24 V is de motorspanning; de MC824HR30 heeft een netvoeding van 230 V AC. De LFAB4024 is geschikt voor frequenter gebruik en biedt de mogelijkheid van een compatibele batterijback-up. De motorspanning alleen bepaalt niet de veiligheid of geschiktheid voor een specifieke poort.

Snelle navigatie
Besturing en accessoiresMotor en kast
Aandrijving kiezenSets
MontageAanslagen
MotoraansluitingAccessoireklemmen
Eerste ingebruiknameInstellingen en bediening
OntgrendelingProbleemoplossing
OnderhoudLevensduur
Specificaties en afmetingenHandleiding PDF

Besturing en compatibele accessoires

Kies de uitrusting op basis van de geïnstalleerde besturingseenheid. Gebruik bij een oudere printplaat de bijbehorende aansluitingen en instellingen; een nieuwer schema is geen universele handleiding voor alle generaties.

Wat Waarom Type
Besturingseenheid

Besturing van één of twee motoren. Motoraansluiting.

  • Huidige MC824HR30 met printplaat MCA1R30.
  • Oudere uitvoering: MC824HR10 en MCA1R10. Kies de aansluiting op basis van de daadwerkelijke printplaat.
Waarschuwingslamp

Signaleert beweging. Spanning en maximaal stroomverbruik moeten overeenkomen met de FLASH-uitgang.

  • LED-waarschuwingslamp met antenne ELDC
  • Multifunctionele lamp WLT

Andere waarschuwingslampen kiest u op basis van de spanning en het stroomverbruik van de FLASH-uitgang van de specifieke besturingseenheid.

Fotocellen

Beveiliging van de doorgang, afhankelijk van de plaatsing en bedrijfsmodus van de fotocellen; aansluiting.

  • Bedrade BlueBus-fotocellen - EPMB, EPLB, EPSB
  • BlueBus-fotocellen met reflector - EPMORB
  • Draadloze fotocellen met IBW-interface – EPMOW
  • Verstelbare bedrade BlueBus-fotocellen - F210B
  • BlueBUS met batterijgevoede zender – FT210B
  • Bedrade BlueBus-fotocellen - EPMOB

Voor EPMOW is de radio-interface nodig IBW aangesloten op BlueBUS. FT210B heeft een batterijgevoede zender op de poortvleugel en een ontvanger die met twee draden op BlueBUS is aangesloten; het systeem geeft ook de status van de veiligheidscontactlijst door.

VeiligheidscontactlijstEen veiligheidscontactlijst is nodig om de botskrachten te beperken. De plaatsing en werking van de beveiliging moeten op de volledige poort worden gecontroleerd.
  • STOP-ingang op de MC824HR30. Kies het type rand en de aansluiting op basis van de veiligheidsingang van de betreffende besturingseenheid.
Zender

Afstandsbediening volgens de codering van de geïnstalleerde ontvanger. ON3ELR gebruikt OXILR, ON3EBD gebruikt OXIBD. Afstandsbediening koppelen.

Ontvanger

Radio-ontvanger voor aansluiting op de SM-connector van de besturingseenheid. De codering van de ontvanger en zender moet overeenkomen. OXILR en OXIBD gebruiken verschillende radiosystemen.

  • GSM-modules bedienen de besturing via een potentiaalvrij NO-contact; kies de voeding op basis van de betreffende module.
Antenne

Betere ontvangst van de afstandsbediening. Bij de OXIBD wordt de antenne aangesloten op de antenneklemmen.

  • Geïntegreerd in de signaleringslamp ELDC
  • Externe antenne ABFKIT
Toetsenbord

Toegang met een code. Kies EDSWG op basis van de ontvanger; EDSB maakt gebruik van BlueBUS en het inleren van apparaten.

Sleutelschakelaar

Bediening met een sleutel via een potentiaalvrij NO-contact op de stuuringang van de besturingseenheid.

  • Opbouw, standaardcilinder EKS
  • Opbouw, europrofielcilinder EKSEU
  • Inbouw, standaardcilinder EKSI
  • Inbouw, europrofielcilinder EKSIEU
Elektrische sloten

Extra vergrendeling van de poortvleugel. De besturingseenheid ontgrendelt het slot voordat de poort wordt geopend. De keuze hangt af van de lengte, stijfheid en belasting van de poortvleugel; slotuitgang.

Kaartlezers

Toegang met een chip of kaart. De ETPB wordt aangesloten op BlueBUS; voer na aansluiting het inleren van apparaten uit.

  • ERA-transponderlezer ETPB
Noodstroomvoorziening

Werking bij stroomuitval. Kies de accu op basis van de besturingseenheid en connector.

Voor de huidige MC824HR30 PSS324. De oudere PS324 vereist CABLA11 en Standby uitgeschakeld (L4 = OFF); aansluiting van de noodstroomvoorziening.

Motor, funderingskast en ontgrendeling

Onderdeel van de setWat u nodig hebt
Losse LFAB4024Eén motor, een voedingskabel van 2 m en een mechanische sluit-aanslag. De magnetische encoder detecteert de beweging van de motor.
FunderingskastLFABBOX4 van staal met kataforetische behandeling of van roestvrij staal LFABBOX4I. Ze worden op dezelfde manier bevestigd; de kast bevat een hefboom voor de vleugel en een mechanische openingsaanslag. Wordt apart verkocht.
Handmatige ontgrendelingNICE BMA3 met hefboomsleutel, nodig om de vleugel bij stroomuitval handmatig te bewegen. Wordt apart verkocht.
Besturing en veiligheidNICE MC824HR30, ontvanger, afstandsbedieningen, fotocellen en veiligheidsvoorzieningen, afhankelijk van de specifieke poort. Deze zijn niet ingebouwd in de losse motor.
Grotere openingshoekNICE BMA1 met kettingoverbrenging, tot een openingshoek van 360° voor vleugels tot 3,5 m. Vereist voldoende ruimte en externe mechanische aanslagen.

De motor en kast zijn geschikt voor zowel een rechter- als een linkervleugel. LFABBOX4 en LFABBOX4I verschillen in materiaal en oppervlaktebehandeling; ook een roestvrijstalen kast vervangt geen afvoer. Controleer bij vervanging de daadwerkelijk aanwezige kast, hefbomen en ontgrendeling.

Sets voor één of twee vleugels

Het aantal motoren komt overeen met het aantal vleugels. Twee motoren verhogen de toegestane lengte of het toegestane gewicht van één vleugel niet. Let bij het vergelijken van sets op de kasten, ontgrendeling, besturingseenheid en veiligheidsvoorzieningen.

Eén vleugelLosse motorTwee vleugels

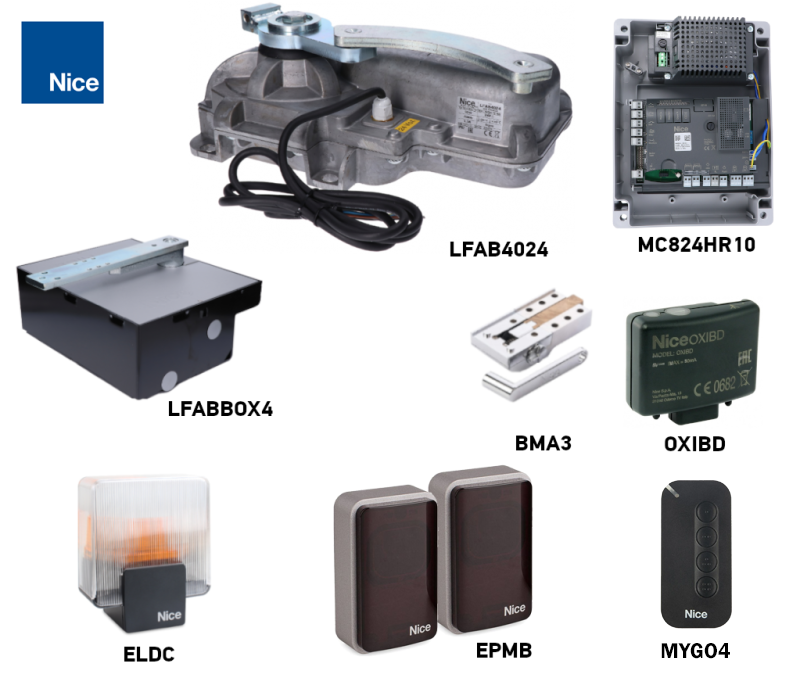

Set voor één vleugel

NICE L-Fab LFAB4024-aandrijvingsset voor een enkelvleugelige poort tot 4 m/650 kg

1 motor, 1 LFABBOX4-kast en 1 BMA3-ontgrendeling.

MC824HR30, OXIBD, MYGO4, een paar EPMB-fotocellen en ELDC.

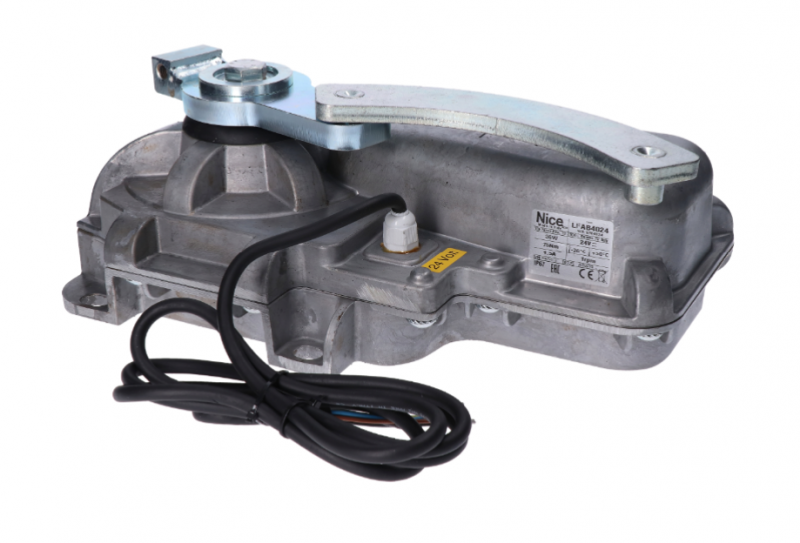

Losse LFAB4024

NICE L-Fab LFAB4024 - losse ondergrondse aandrijving voor een draaipoort met een vleugel tot 4 m/650 kg

Eén 24 V DC-motor met encoder. De kast, ontgrendeling en besturingseenheid worden afzonderlijk gekozen.

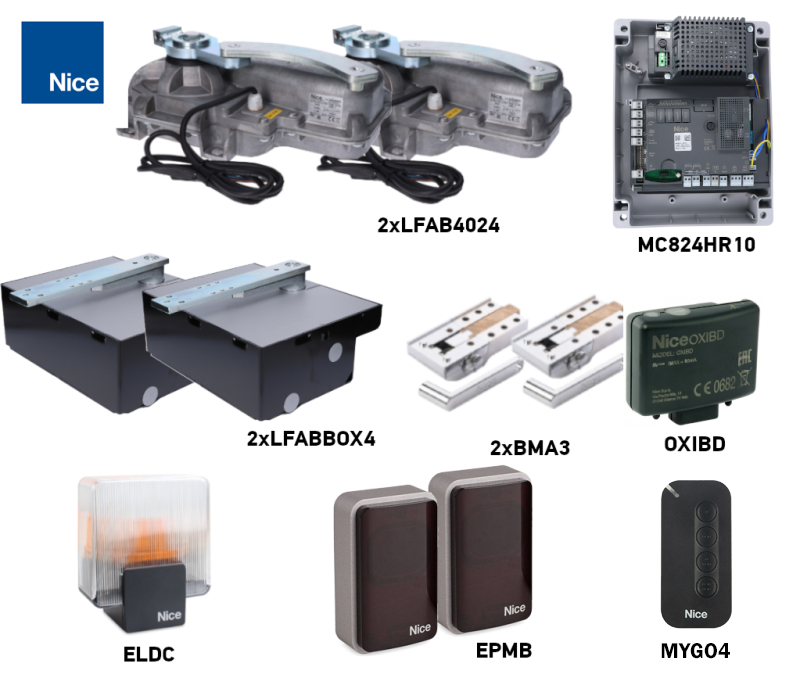

Set voor twee vleugels

NICE L-Fab LFAB4024-aandrijvingsset voor een dubbelvleugelige poort - één vleugel 4 m/650 kg

2 motoren, 2 LFABBOX4-kasten en 2 BMA3-ontgrendelingen.

MC824HR30, OXIBD, MYGO4, een paar EPMB-fotocellen en ELDC.

Lengte, gewicht en werking van de poort

4 m en 650 kg zijn afzonderlijke uiterste grenswaarden; ze gelden niet tegelijkertijd. Lees het toegestane gewicht bij de betreffende lengte af op de grafiek: de horizontale as geeft de vleugellengte in meters aan, de verticale as het gewicht in kilogram. Voor een vleugel van ongeveer 3 m ligt de grens rond 500 kg; bij 3,5 m rond 400 kg. Bij 4 m is het toegestane gewicht nog lager. Deze waarden vervangen geen beoordeling van de bewegingsweerstand, de vulling en de windbelasting.

NICE L-FAB – grafiek van het toegestane gewicht in functie van de lengte van één vleugel

EigenschapLFAB4024
Motorspanning24 V DC
Besturing van de nieuwe installatieMC824HR30
Cycli/uur bij nominale belastingMaximaal 60 cycli/uur
Magnetische encoderJa
Accuback-upCompatibele back-up voor MC824HR30

Eén cyclus bestaat uit openen en sluiten. Bij een openingshoek tot 180° met BMA1 wordt het vermelde aantal cycli per uur gehalveerd. Dit is geen onbeperkte continue werking. De vleugel moet over het volledige traject soepel met de hand kunnen bewegen en mechanisch correct zijn gemonteerd.

Montage van de kast en aandrijving

Monteer de aandrijving op een stevige poort die mechanisch goed functioneert. De vleugel moet met de hand soepel kunnen bewegen, zonder haperingen of ongewenste beweging. De aandrijving herstelt geen defecte scharnieren of instabiele montage. Controleer ook de knelpunten bij de scharnieren en tussen de vleugels; een in de vleugel ingebouwde loopdeur moet een beveiliging hebben die inschakeling verhindert wanneer de deur openstaat.

Afwatering en bekabeling

  1. Maak een voldoende grote uitgraving voor de betreffende kast, zorg voor een stevige betonverankering, waterafvoer en kabelbuizen. Controleer de afmetingen aan de hand van de daadwerkelijk geleverde kast voordat u gaat betonneren.
  2. Leid een afzonderlijke kabelroute en een doeltreffende afvoer naar de kast. De afvoer mag niet verstopt zijn of uitkomen op een plek waar het water terug de kast in kan lopen.
  3. Plaats de kast waterpas. De as van de pen in de kast moet over het volledige bewegingstraject exact samenvallen met de as van de vleugelscharnieren. Controleer vóór het betonneren de positie en de montagehoogte.
  4. Betonneer de kast stevig en laat het beton voldoende uitharden voordat u de aandrijving monteert. Bescherm tijdens de werkzaamheden de afvoer en schroefdraad tegen vuil.

L-FAB – afzonderlijke waterafvoer en kabeldoorvoer vanuit de funderingskast

L-FAB – de as van de funderingskast uitlijnen met de vleugelscharnieren

L-FAB – de funderingskast waterpas zetten en betonneren

Meer praktische uitleg vindt u in de handleiding voor het plaatsen van de funderingskast. Beschermingsgraad IP67 beschrijft de bescherming van de motor; dit is geen reden om de kast langdurig onder water te laten staan.

De motor monteren en de vleugel bevestigen

  1. Plaats de motor in de juiste richting in de kast en bevestig hem met ringen en moeren op de daarvoor bestemde punten.
  2. Monteer de kogel, bedieningsbeugel, ontgrendelingshendel en verbindingshefboom volgens de oorspronkelijke tekening. De onderdelen moeten vrij kunnen bewegen en correct met elkaar verbonden zijn.
  3. Bevestig het hekblad met bouten of een geschikte stevige las aan de draagarm. Bij de aangegeven boutverbinding bedraagt het aanhaalmoment 30 Nm. Bescherm bij het lassen de motor, kunststof onderdelen en ontgrendeling tegen hitte.
  4. Smeer de bewegende contactvlakken en controleer of alles vrij beweegt. Leg de voedingskabel aan zonder deze te belasten of te beschadigen; kabelverbindingen zijn niet toegestaan in de behuizing.
  5. Plaats na het instellen van de aanslagen en het uitvoeren van de tests de afdekking op de behuizing en bevestig deze met schroeven. Houd de ontgrendeling toegankelijk.

L-FAB – motorbevestiging in de funderingskast

L-FAB – 1 ontgrendelingshendel, 2 verbindingshendel, 3 kogel, 4 beugel, 5 pen van de kast

L-FAB – bevestiging van het hekblad met bouten met een aanhaalmoment van 30 Nm of met een geschikte las

Mechanische aanslagen en openingshoek

De gebruikelijke openingshoek bedraagt maximaal 110°. Als de poort geen geschikte externe aanslagen heeft, stel dan de meegeleverde aanslagen in: aanslag 1 op de motor voor het sluiten en aanslag 2 in de kast voor het openen. De aanslagen moeten het hekblad in de gewenste positie tot stilstand brengen, zonder dat het tegen de omringende constructie botst. Dit zijn mechanische aanslagen, geen elektrische eindschakelaars.

L-FAB – 1 sluitaanslag op de motor, 2 openingsaanslag in de kast

Voor een grotere openingshoek wordt NICE BMA1 met kettingoverbrenging gebruikt. De maximale toebehorenconfiguratie is voor een hekblad van maximaal 3,5 m; ook bij deze montage zijn geschikte externe aanslagen en voldoende vrije ruimte vereist.

Handmatige ontgrendeling bij stroomuitval

Zet de poort stil en schakel de voeding en eventuele back-upaccu uit voordat u de aandrijving ontgrendelt. Houd het hekblad vast, vooral bij wind of een hellend terrein. Houd personen buiten het bewegingsbereik ervan.

  1. Schuif het klepje voor toegang tot de ontgrendeling opzij.
  2. Steek de meegeleverde BMA3-hendelsleutel erin en draai deze 90° rechtsom.
  3. Beweeg het hekblad nu langzaam en zonder kracht met de hand.

L-FAB – procedure voor handmatige ontgrendeling met de hendelsleutel

Aandrijving opnieuw inschakelen

  1. Breng het hekblad ongeveer halverwege het bewegingsbereik.
  2. Schuif het klepje opzij, steek de sleutel erin en draai deze 90° linksom.
  3. Beweeg het hekblad voorzichtig totdat het mechanisme met een duidelijke klik weer aangrijpt. Controleer of de aandrijving correct vergrendeld is voordat u de voeding weer inschakelt.

L-FAB – overbrenging na handmatige ontgrendeling opnieuw inschakelen

Motor en besturingseenheid aansluiten

Laat de elektrische aansluiting uitvoeren door een vakbekwaam persoon. Schakel zowel de netvoeding als de back-upvoeding uit voordat u werkzaamheden uitvoert. De netvoeding moet volledige en veilige uitschakeling mogelijk maken; de motor en de volledige installatie moeten correct geaard zijn. Plaats geen kabelverbindingen of klemmenstroken in de funderingskast. Breng de verbinding onder in een geschikte beschermde lasdoos buiten de kast.

Bedrading van LFAB4024Aansluiting
Blauw en bruinAansluitpaar voor de 24 V DC-motor op de daarvoor bestemde uitgang M1 of M2. Controleer de draairichting bij de eerste start.
Zwart en grijsAansluitpaar van de magnetische encoder op ENC1 of ENC2 van dezelfde motor. De encoderdraden hebben geen polariteit.
Geel-groenBeschermingsaarde PE; gebruik deze nooit voor een motorsignaal of encodersignaal.

Sluit bij de MC824HR30 één motor aan op M2 en ENC2. Bij twee motoren hoort M2 bij het hekblad dat als eerste opent; M1 hoort bij het hekblad dat als eerste sluit. Koppel het ENC-aansluitpaar altijd aan dezelfde motor. De MC824L is geen vervanging voor de MC824H bij de LFAB4024.

Gebruik voor de motorkabel 3 × 1,5 mm² tot en met 10 m, inclusief PE; gebruik voor de encoder 2 × 1 mm² tot 10 m. Kies de bekabeling en verlengkabel op basis van de omgeving en bekabeling van de MC824HR30.

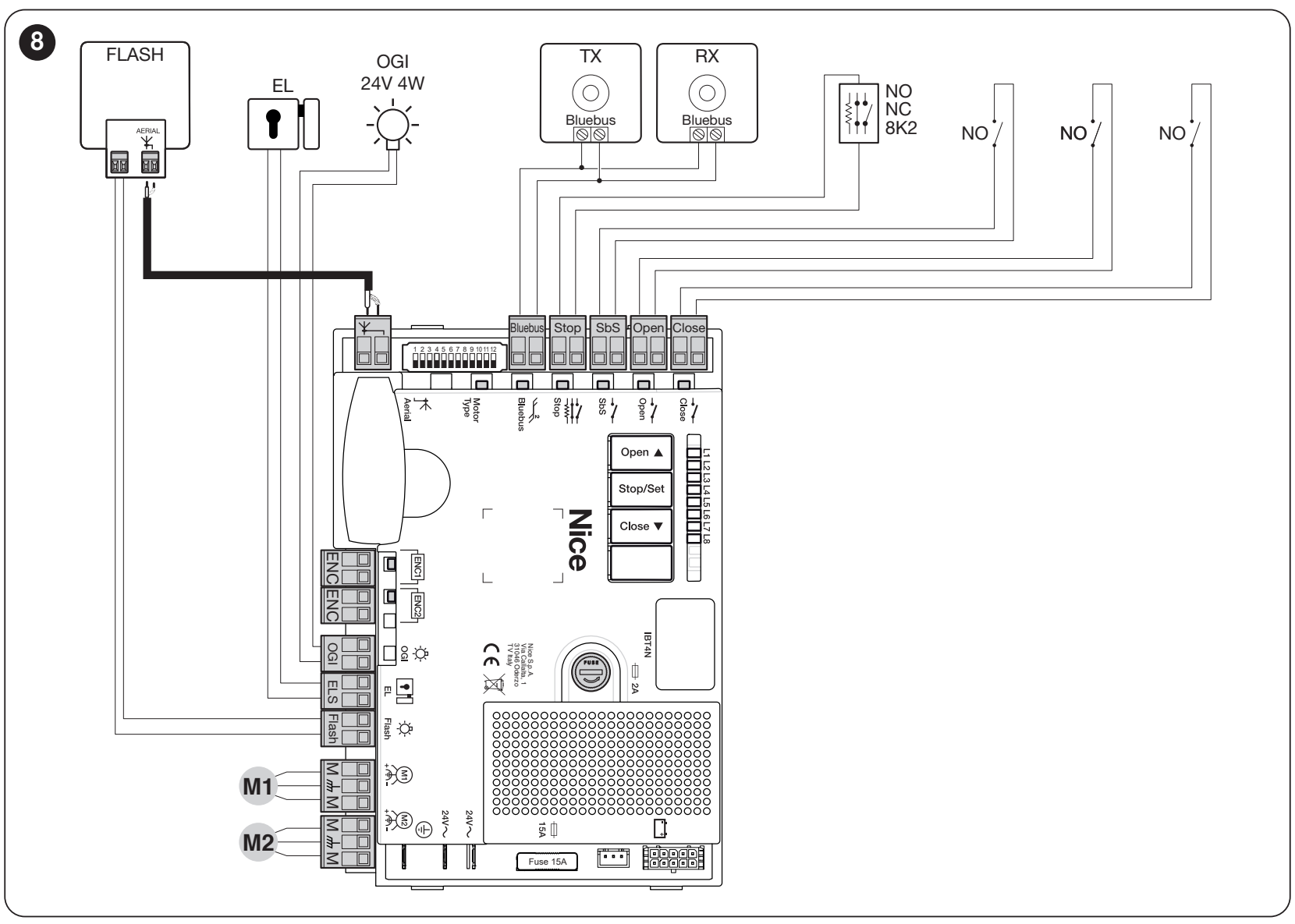

MC824HR30 – oorspronkelijke aansluiting van motoren, encoders en toebehoren

Klemmen en polariteit van toebehoren

Uitgang of ingang van de MC824HR30Voeding en polariteit
HulpvoedingDe linker SbS-klem is +, de rechter STOP-klem is − volgens de oriëntatie in de afbeelding hieronder. 24 V DC −30/+50 %, totale stroomafname maximaal 200 mA.
BLUEBUSTwee draden zonder polariteit. Deze voeren zowel de voeding als de gegevens over; ze vervangen de universele +/−-klemmen niet.
FLASH12 V DC, maximaal 21 W; bijvoorbeeld ELDC. Houd voor de polariteit van een DC-lamp de markeringen op de lamp en de betreffende uitgang aan.
OGIIndicatie van een geopende poort, 24 V DC, maximaal 4 W.
ELSElektrisch slot 12 V AC, maximaal 15 VA; wisselspanningsuitgang zonder +/−-polariteit.
OPEN, CLOSE, SbS en STOPDe besturingsingangen gebruiken potentiaalvrije contacten; sluit er geen externe spanning op aan. Het STOP-ingangstype wordt ingeleerd op basis van de aangesloten variant: NO, NC of 8,2 kΩ.

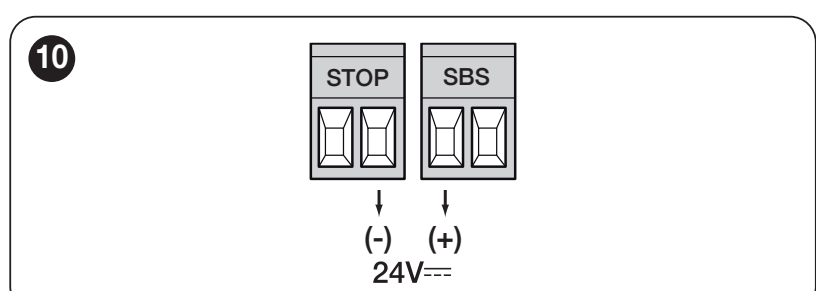

MC824HR30 – hulpvoeding: linker SbS plus, rechter STOP min

Relaisgestuurde fotocellen worden niet aangesloten op BlueBUS. Kies bij EPMB het adres voor de gewenste functie en voer na het aansluiten de inleerprocedure voor de apparaten uit; BlueBUS-aansluiting en adressen. De aangegeven 12 V DC-uitgang is niet geschikt voor de ELAC 230 V-zwaailamp.

Eerste start en veiligheidstests

Voor het beperken van de botskrachten is een gevoelige veiligheidslijst. De installateur moet de plaats ervan bepalen en de veiligheid van de volledige poort controleren. Alleen de kracht instellen vervangt deze beveiliging niet.

  1. Schakel de netvoeding en eventuele back-upaccu uit. Controleer met ontgrendelde aandrijving met de hand het volledige bewegingsbereik, de uitlijning van de assen, de stevige bevestiging van het hekblad, beide aanslagen en de afwatering. Het hekblad mag niet haperen of uit zichzelf bewegen.
  2. Schakel het ontgrendelingsmechanisme weer in. Controleer de motordraden, PE, de veiligheidsvoorzieningen en de toebehoren; controleer bij 24 V ook de toewijzing van de encoders.
  3. Controleer na het inschakelen de status van de ingangen en de inleerstatus van de apparaten van de besturingseenheid. Stel vóór het inleren van het bewegingsbereik het juiste motortype en de veiligheidsingangen in.
  4. Let bij de eerste beweging op de bewegingsrichting en de volgorde van de hekbladen. Stop onmiddellijk bij een verkeerde richting of onverwachte beweging, schakel de voeding uit en corrigeer de aansluiting. Probeer dit niet op te lossen door de kracht te verhogen.
  5. Leer de eindposities in volgens de instructies voor de betreffende besturingseenheid. Test vervolgens een volledige cyclus, de vertragingen, de aanslagen, de ontgrendeling, elk paar fotocellen en de veiligheidslijst.
  6. Meet vóór de overdracht vakkundig de effectieve krachten en controleer de beveiliging van gevaarlijke zones. Leg de gebruiker uit hoe de bediening, handmatige ontgrendeling en het onderhoud werken.

Breng permanent een goed leesbare instructie voor de handmatige ontgrendeling van de aandrijving aan. Geef de poort pas vrij voor gebruik nadat de volledige installatie, inclusief de veiligheidsvoorzieningen, met succes is getest.

MC824HR30: LFAB4024 selecteren

Stel op de 12-standenschakelaar voor de motor DIP 3 = ON; alle overige DIP-schakelaars 1–12 = OFF. Geldt voor LFAB4024 op de MC824HR30. Stel de keuzeschakelaar in terwijl de voeding is uitgeschakeld; na een wijziging moeten de posities opnieuw worden ingeleerd. De weergave van de TO4024-groep omvat ook LFAB4024.

MC824HR30 – LFAB4024 selecteren, DIP 3 ON en de rest OFF

MC824HR30: apparaten inleren

Houd tegelijkertijd Open en Stop/Set. Laat de knoppen los zodra L1 en L2 snel beginnen te knipperen, na ongeveer 3 s. Tijdens het inleren brandt STOP. Na afloop gaan L1 en L2 uit; L3 en L4 kunnen knipperen omdat de posities nog niet zijn ingeleerd. Herhaal het inleren na wijziging van BlueBUS- of STOP-apparaten.

MC824HR30: posities automatisch inleren

  1. Controleer de bedrading en leer de apparaten in. Houd daarna tegelijkertijd Stop/Set en Close. Laat de knoppen los zodra L3 en L4 snel beginnen te knipperen, na ongeveer 5 s, laat de knoppen los.
  2. Houd in de gaten hoe M1 langzaam sluit tot aan de aanslag, M2 langzaam sluit tot aan de aanslag, M2 en M1 langzaam openen tot aan de aanslagen en beide vleugels snel sluiten. Stop de procedure onmiddellijk als de bewegingsrichting niet klopt.
  3. Aan het einde van de sluitbeweging gaan L3 en L4 uit; dit bevestigt dat het inleren is geslaagd.

Bij één motoreenheid is M2/ENC2 aangesloten. Als tijdens het inleren de fotocellen of de STOP-ingang worden geactiveerd, wordt de procedure afgebroken en begint L1 te knipperen. Verhelp de oorzaak en herhaal het inleren. Overige modi: posities inleren MC824HR30.

Instellingen, afstandsbedieningen en reset

De centrale besturingseenheid stelt de kracht, snelheid, pauze voor automatisch sluiten, gedeeltelijke opening en volgorde van de vleugels in; niet de ondergrondse motor zelf. Controleer na een wijziging van de instellingen opnieuw of de krachten veilig zijn en of de beveiligingen goed werken.

Radiografische afstandsbedieningen wissen en de centrale besturingseenheid resetten zijn verschillende handelingen. Een reset verhelpt geen mechanische weerstand; na het wissen van de instellingen moet de installatie opnieuw op de juiste wijze worden ingeleerd. Kies de procedure op basis van de specifieke besturingskaart en de gemonteerde ontvanger.

Problemen oplossen

SymptoomWat u moet controleren
De vleugel kan niet met de hand worden verplaatstOntgrendeling, de staat van de scharnieren, de hefboom, de axiale lagering en vreemde voorwerpen in de behuizing. Probeer een vastgelopen poort niet met kracht te bewegen.
De motor draait, maar de vleugel beweegt nietVergrendeling van het ontgrendelingsmechanisme en de verbinding van de hefbomen. Koppel de voeding los voordat u werkzaamheden uitvoert.
Verkeerde bewegingsrichting of volgordeToewijzing van motoren en draden. Controleer ook M1/ENC1 en M2/ENC2, de keuzeschakelaar en het opnieuw inleren.
De poort stopt of keert omVrije beweging, obstakels, fotocellen, veiligheidslijst en LED-meldingen van de besturingseenheid. Veiligheidstests; verhoog de kracht niet voordat de oorzaak is verholpen.
Water in de behuizingAfvoer, afzettingen, terugstromend water en de staat van de bedrading. Schakel het apparaat uit bij een beschadigde kabel of water dat in een verbinding is binnengedrongen.
De afstandsbediening reageert nietDe batterij van de afstandsbediening, de koppeling, de gemonteerde ontvanger en de antenne; afstandsbediening koppelen.

Onderhoud

Voer de controle uit minstens elke 6 maanden, en vaker bij intensief gebruik of in een ongunstige omgeving. Koppel vóór reiniging en werkzaamheden zowel de netvoeding als de back-upvoeding los. Gebruik een beschadigde of stroef lopende poort niet voordat deze is gerepareerd.

  • Reinig de funderingsbehuizing en de afvoer; verwijder modder, bladeren en vreemde voorwerpen.
  • Controleer op corrosie en inspecteer de kabel, schroeven, hefbomen, scharnieren en mechanische aanslagen.
  • Smeer de aangewezen bewegende contactvlakken en de verbinding van de hefbomen; controleer de werking van de ontgrendeling.
  • Test na het onderhoud de handmatige bediening, een volledige automatische cyclus en alle beveiligingen. Laat de krachten en instellingen door een technicus controleren.

Indicatieve levensduur

De levensduur wordt bepaald door de totale belasting van de vleugel en de bedrijfsomstandigheden. De volgende indexen gelden voor de vermelde combinaties van lengte en gewicht; daarnaast moeten afzonderlijk de gebruiksgrenzen. De grafiek geeft het indicatieve aantal cycli bij regelmatig onderhoud weer, geen garantie en geen aantal jaren. De horizontale as geeft de som van de indexen in procenten weer; de verticale as het aantal cycli.

Eigenschappen van de volledige automatiseringIndexLevensduurgrafiek
Gewicht van de vleugel2,01–3 m3,01–4 m

L-FAB – indicatief aantal cycli op basis van de som van de belastingsindexen in procenten

Tot 150 kg10 %20 %
151–350 kg20 %30 %
351–550 kg30 %40 %
551–650 kg40 %50 %
Extra factorOptellen
Temperatuur boven 40 °C of onder 0 °C; luchtvochtigheid boven 80 %15 %
Dichte vulling van de vleugel20 %
Winderige omgeving15 %

Voorbeeld: een vleugel van 3 m / 500 kg heeft een index van 30 %. Tel in een winderige omgeving 15 % op, voor een totaal van 45 %. Tel ook andere relevante factoren op. Deze berekening vervangt niet de controle op geschiktheid van de vleugel en veilige krachten.

Technische gegevens en afmetingen

ParameterNICE LFAB4024
Motorspanning24 V DC
Besturing van de nieuwe installatieMC824HR30; voeding van de besturingseenheid 230 V AC
Piekstroom / opgenomen vermogen5 A / 120 W
Maximaal koppel300 Nm
Onbelast toerental1 omw/min
Indicatieve opening van 90° bij nominale bewegingOngeveer 18 s; aanloop en vertraging verlengen de tijd.
Cycli/uur bij nominale belasting60 cycli/uur
Gebruikelijke openingshoekTot 110°; met BMA1 tot 360° bij een vleugel tot 3,5 m
Beschermingsgraad / temperatuurIP67 / −20 tot +50 °C
Motorkabel2 m; verbindingen buiten de funderingskast
Gewicht van alleen de motor12,5 kg
CondensatorNiet nodig, zoals bij een 230V-motor
LFABBOX4Stalen kast 14,4 kg; motor, kast en ontgrendeling zijn afzonderlijke onderdelen
Afmetingen van de set met de huidige kast400 × 325 × 152 mm; controleer vóór het storten van beton de werkelijk geleverde kast

Het piekvermogen en het maximale koppel zijn geen waarden voor continu gebruik. De werkelijke bewegingstijd is afhankelijk van de hoek, de belasting en de instellingen van de besturingseenheid. Raadpleeg bij het plannen van de uitgraving en de vleugelhoogte de maattekening van de specifieke kast.

NICE L-FAB – afmetingen van de set met de huidige funderingskast

Productaanzicht

Hoe kan ik dit artikel bestellen?

Kies de manier die u het beste uitkomt:

  1. bestellen via de webshop: gebruik de koopknop om het artikel in uw winkelwagen te plaatsen (u vindt de koopknop hier in de tabel met productvarianten).
  2. bestellen per e-mail: bestel via [email protected]

Stel uw vragen over het product NICE L-Fab LFAB4024 - afzonderlijke ondergrondse aandrijving voor een draaipoortvleugel tot 4 m/650 kg

Product: NICE L-Fab LFAB4024 - afzonderlijke ondergrondse aandrijving voor een draaipoortvleugel tot 4 m/650 kg
Naam:
E-mail:
Telefoon:
Bericht:
Deze pagina wordt beschermd door Google reCAPTCHA.
