NICE TOO TOO3024 - aandrijving voor één vleugel van 3 m/300 kg, voor intensief gebruik
| Beschikbaarheid van het product: | Op voorraad | We verzenden producten standaard binnen 24 uur. |
|---|
op voorraad
€ 165,05 incl. btw
| Gewicht |
|---|
| 6,00 kg |
Beschrijving van het product NICE TOO TOO3024 - aandrijving voor één vleugel van 3 m/300 kg, voor intensief gebruik
NICE TOO3024 is een zelfstandige elektromechanische aandrijving voor één vleugel draaipoort tot 3 m en tot 300 kg. De motor heeft 24 V DC en is niet-terugloopbaar. Bij stroomuitval ontgrendelt u de aandrijving met een sleutel. Geschikt voor zowel particulier als licht industrieel gebruik; besturingseenheid en veiligheidsvoorzieningen worden gekozen op basis van de volledige poort.
Wanneer kiest u deze aandrijving?
De waarden 3 m en 300 kg zijn maxima voor één poortvleugel. Of de aandrijving geschikt is voor een specifieke poort hangt ook af van de bewegingsweerstand, de positie van het scharnier, de windbelasting, de vulling van de vleugel en de geometrie van de consoles. Controleer uw keuze aan de hand van de werkelijke afmetingen en het gewicht, en controleer of de poort soepel beweegt.
De 24V-motor is ook geschikt voor intensiever gebruik. Beoordeel de toegestane openingsfrequentie en de belasting van de volledige automatisering op basis van de poortvleugel, de montage en de besturingseenheid.
Besturingseenheid en poortuitrusting
| Generatie | Compatibele besturingseenheid |
|---|---|
| Huidig | MC424LR30 / MCA2R30 voor één of twee TOO 24V-motoren. |
| Ouder, maar nog steeds verkrijgbaar | MC424LR10 / MCA2R10. Gebruik de handleiding voor deze generatie. |
Controleer de aanduiding op de gemonteerde printplaat en gebruik de handleiding voor deze generatie. Gebruik bij de oudere MC424LR01 niet de instructies voor de R10- of R30-generatie. De keuze van het motortype, het inleren van het traject en het programmeren van de huidige besturingseenheid vindt u in de handleiding van de MC424LR30.
De aanduiding 24 V heeft betrekking op de motor. Besturingseenheid MC424LR30 wordt aangesloten op het 230V AC-net en levert de bijbehorende motor- en hulpuitgangen; de bekabeling moet overeenkomen met de exacte handleiding.

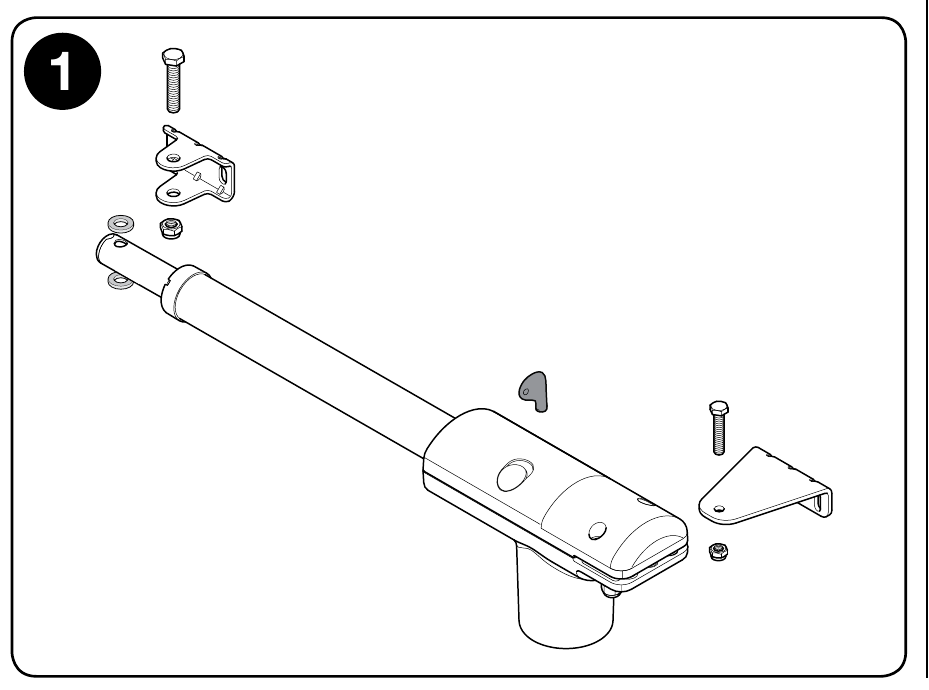

Bij de motor zijn afgebeeld een voorste en achterste console, verbindingsonderdelen en ontgrendelingssleutel. Controleer de inhoud van de verpakking vóór de montage. Besturingseenheid, fotocellen en de verankering aan de specifieke poortpaal worden afzonderlijk gekozen of op basis van de inhoud van de set.
Sets voor één of twee poortvleugels
De afzonderlijke motor is bedoeld voor één poortvleugel. Voor een dubbele draaipoort zijn twee aandrijvingen nodig. Onze 24V-sets hieronder bevatten MC424LR10 en verschillen in de overige uitrusting. In het midden staat een afzonderlijke alternatieve 230V-motor.
| Sets voor 1 poortvleugel | Sets voor 2 poortvleugels |
|---|---|

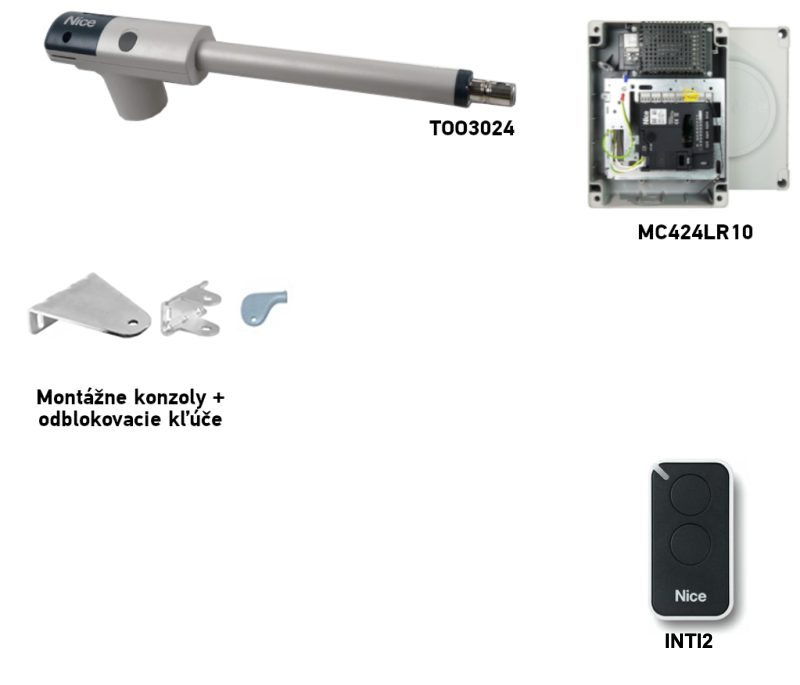

NICE TOO3024-set voor 1 poortvleugel

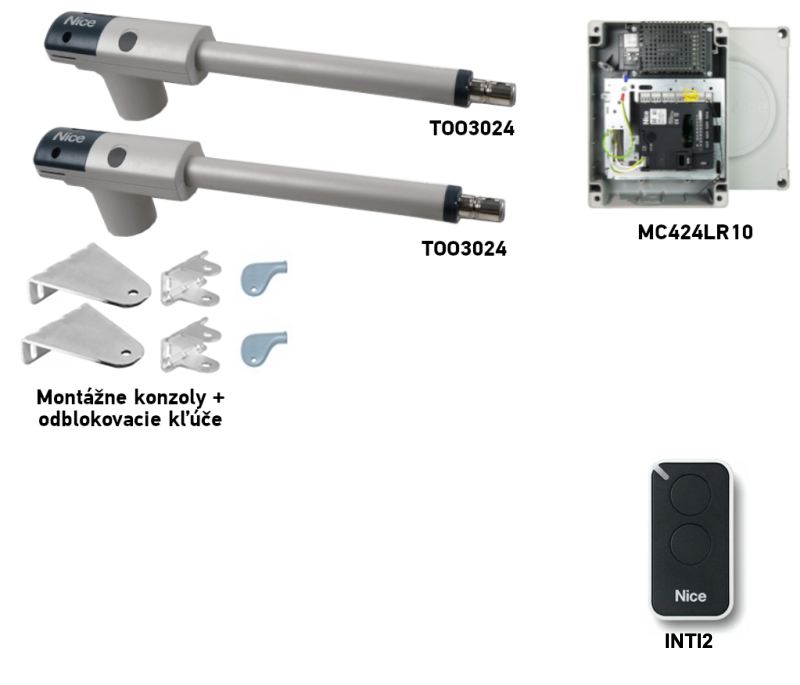

MC424LR10 en 1 afstandsbediening INTI2. Basis Met fotocellen Met toebehoren | NICE TOO3024-set voor 2 vleugels
MC424LR10 en 1 afstandsbediening INTI2. Basisuitvoering Met fotocellen Met toebehoren |
Limieten 3 m en 300 kg worden per vleugel afzonderlijk beoordeeld. Bij twee vleugels wordt de limiet van één motor niet verhoogd. Breid de basisset uit met de benodigde veiligheidsvoorzieningen naargelang de specifieke poort.
Montage van de beugels en positie van de aandrijving
Bepaal eerst de positie van het scharnier en de achterste beugel en controleer vervolgens of er voldoende ruimte is voor de volledige beweging van de poort. De afmetingen A en B bepalen de haalbare openingshoek en het krachtverloop. De beugels moeten stevig worden bevestigd aan een geschikte, beoordeelde constructie; alleen de afmeting van de paal volstaat niet om de verankering te beoordelen. Controleer vóór definitieve bevestiging of de poort soepel en zonder aanlopen met de hand kan bewegen.

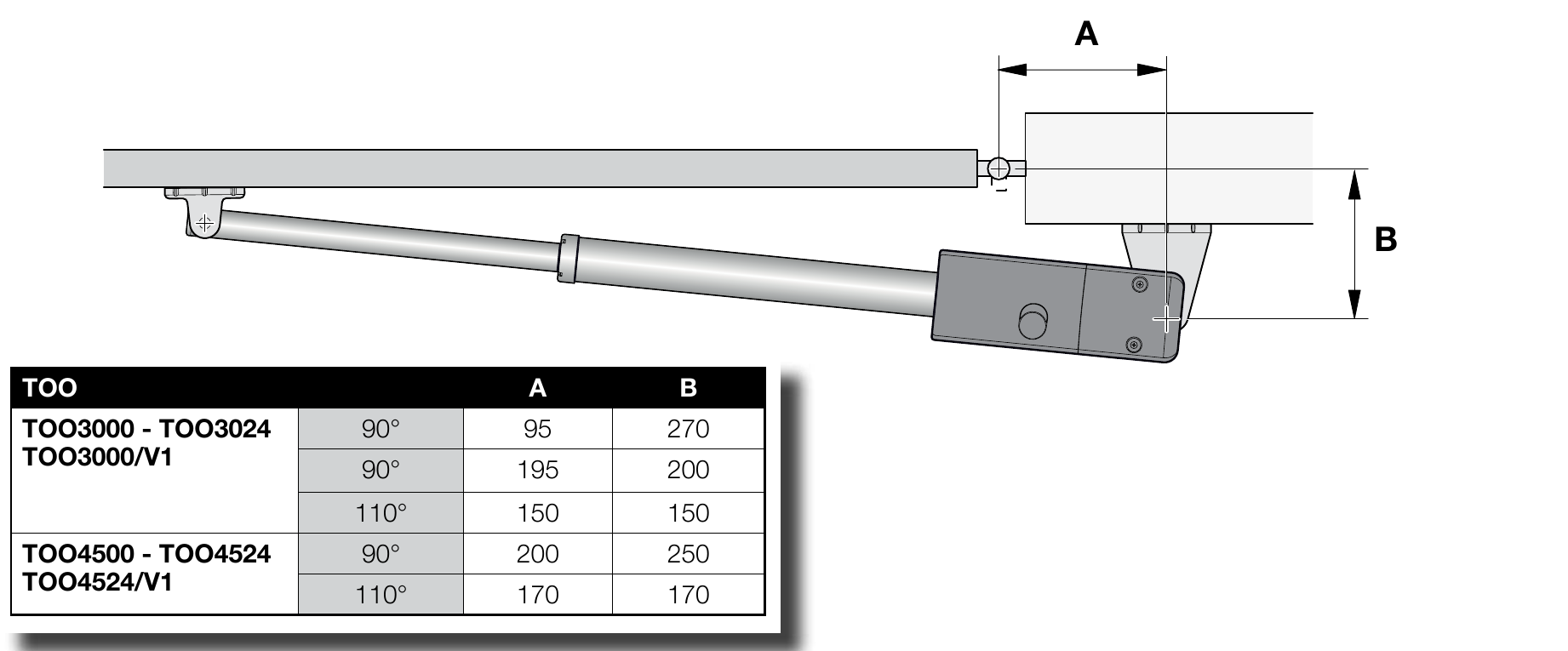

Montageafmetingen TOO3024
| Openingshoek | A [mm] | B [mm] |
|---|---|---|
| 90° | 95 | 270 |
| 90° | 195 | 200 |
| 110° | 150 | 150 |
Raadpleeg voor de specifieke paal en beugel afmetingen bevestigingsbeugels TOO3024. Laat bij een afwijkende scharnierpositie of naar buiten draaiende poort de installateur een geschikte bevestiging ontwerpen, zodat A, B en C behouden blijven en de motor of beugels de beweging van de vleugel niet hinderen.

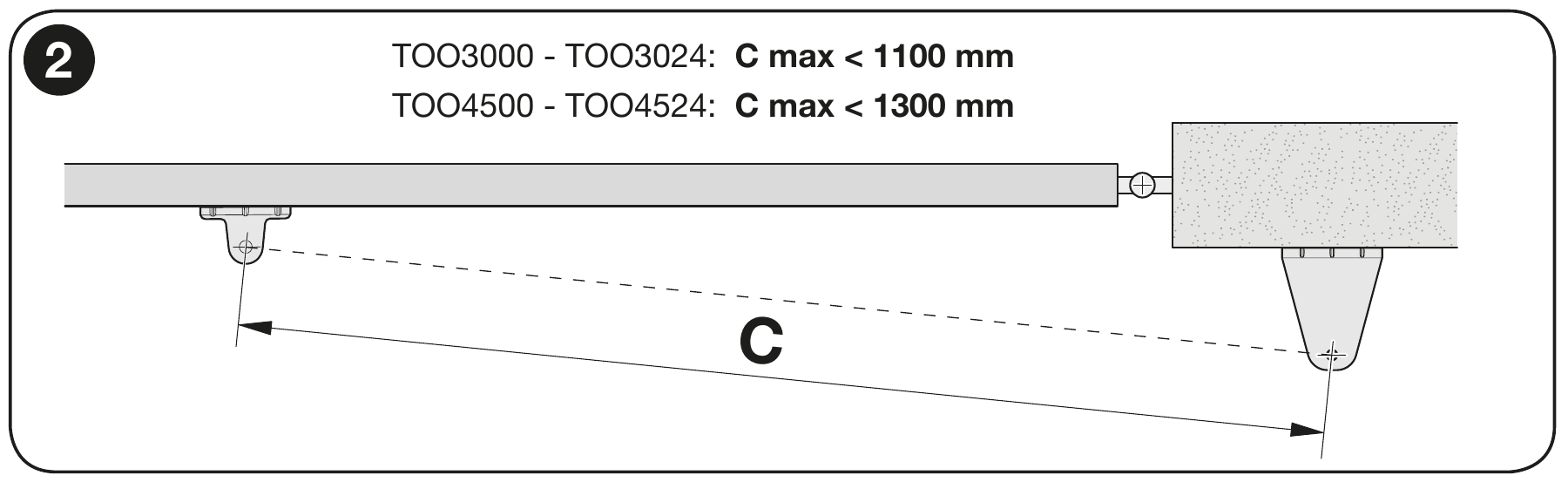

Afmeting C bij gesloten poort
Meet bij gesloten vleugel de afstand C < 1 100 mm. De waarde moet kleiner zijn dan de opgegeven grens; ze mag niet gelijk zijn aan of groter zijn dan die grens. Behoud tegelijkertijd de gekozen combinatie A/B.
Bevestiging en bewegingscontrole

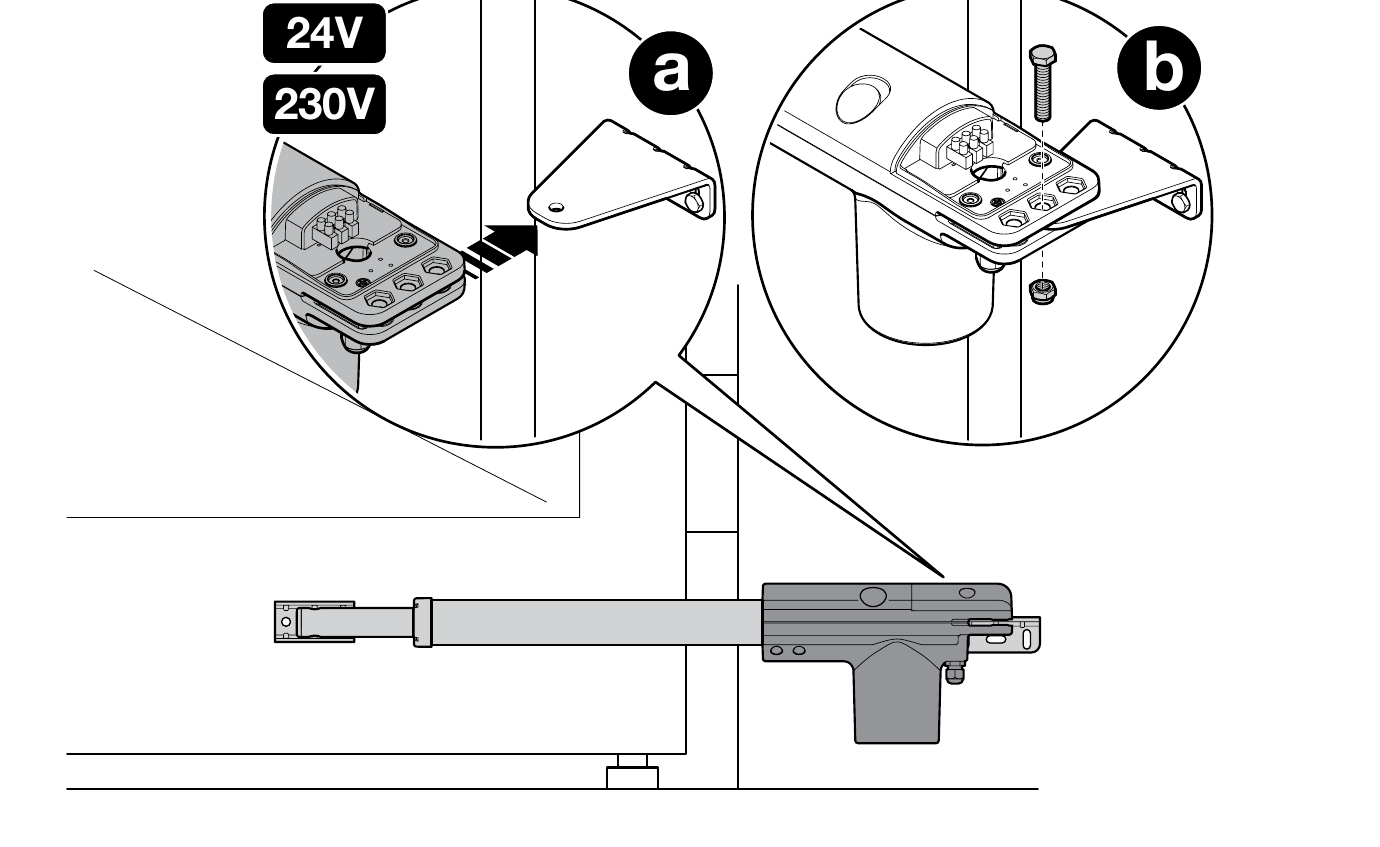

- Kies één combinatie A/B voor de specifieke motor en openingshoek. Bevestig de achterste beugel aan een stevige paal of een daarvoor geschikte draagconstructie en monteer de motor eraan.

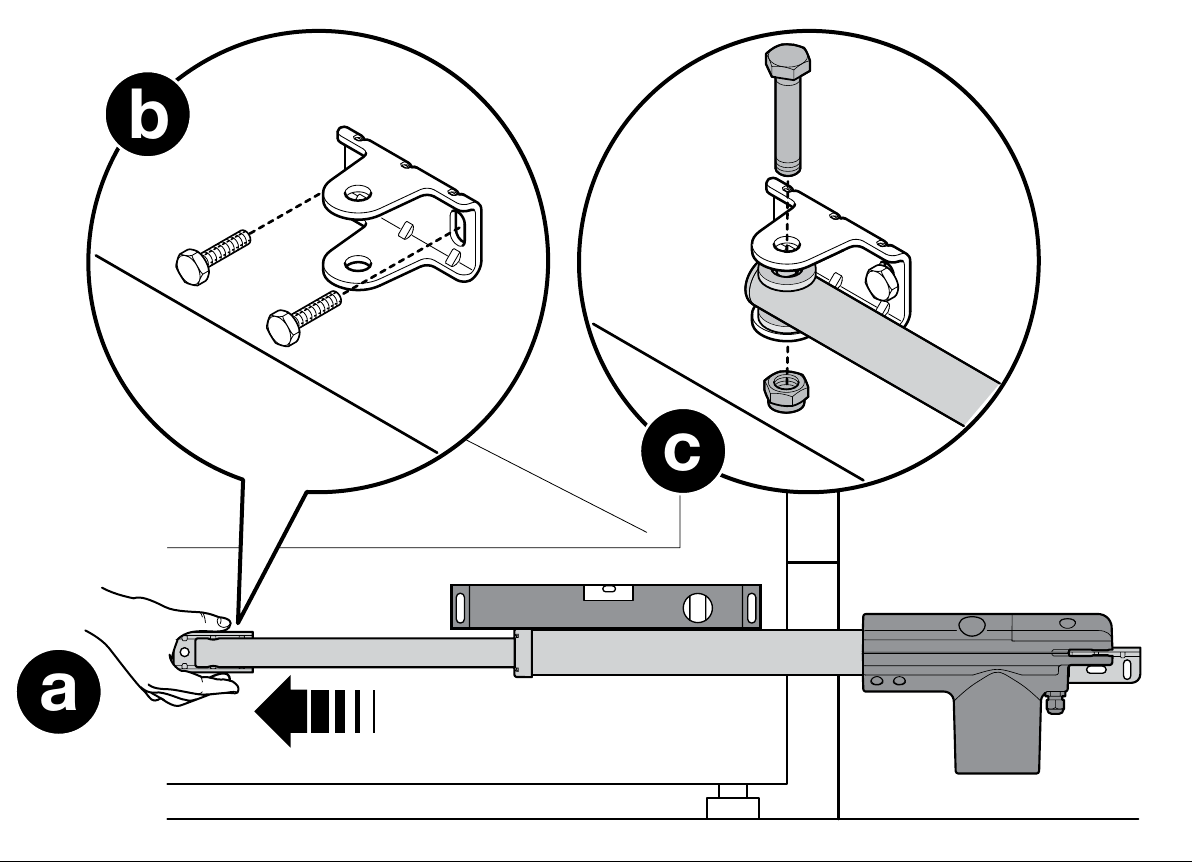

- Aandrijving ontgrendel met de sleutel, schuif de zuiger volledig uit volgens de NICE-tekening en houd de voorste beugel ter controle tegen het stevige frame van de poortvleugel.
- Zet de motor waterpas en verbind de zuiger met de voorste beugel. Controleer afmeting C bij het sluiten en controleer of de vleugel over het volledige traject vrij beweegt.

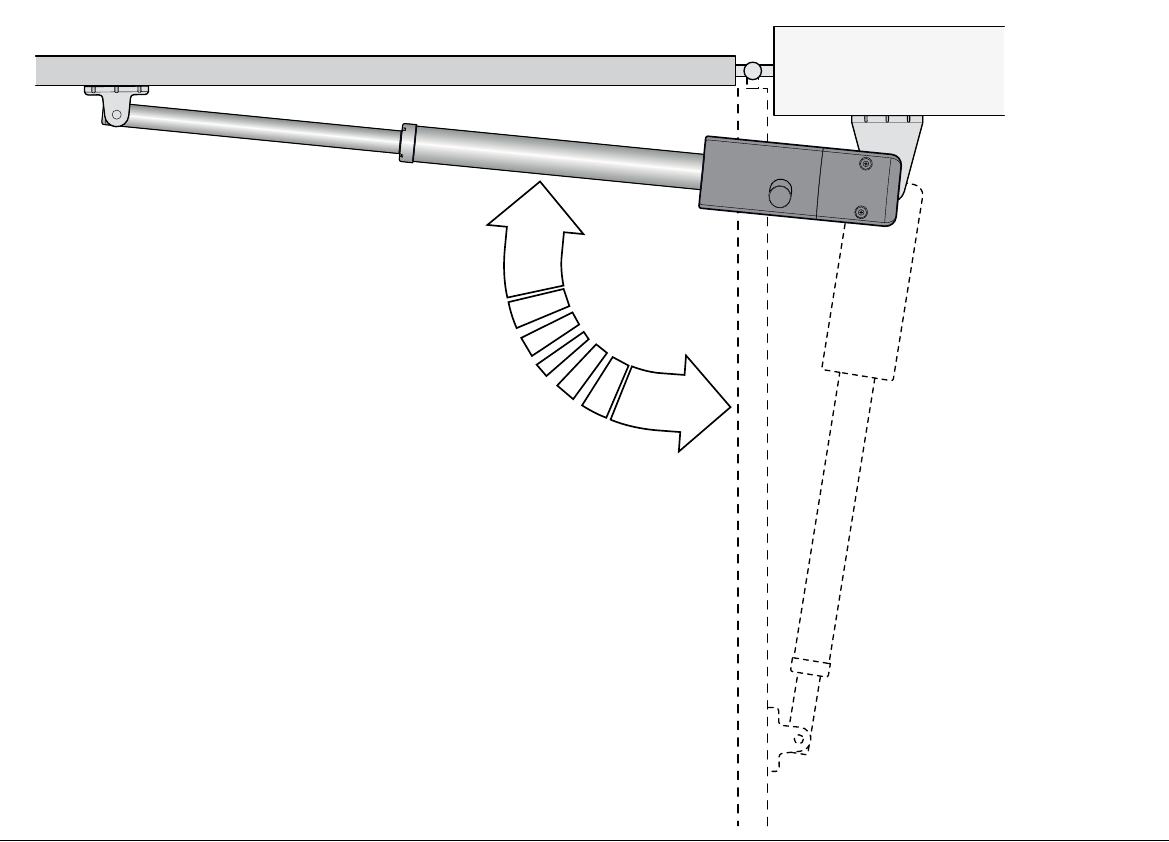

- Controleer of de open vleugel tegen de mechanische aanslag komt. Verhelp aanlopen en eventuele botsingen met de motor, beugels of vleugel.
- Bevestig de voorste beugel definitief en vergrendel de aandrijving opnieuw, pas nadat de handmatige test met succes is uitgevoerd. Voer de procedure uit op beide vleugels bij een dubbele draaipoort.
Voor zowel de open als de gesloten stand moet de poort geschikte mechanische aanslagenhebben; het einde van de zuigerslag vervangt deze niet. Pas bij een andere paal de bevestigingsmethode aan of gebruik een geschikte beugel, zodat A/B en C behouden blijven. Bevestig de beugel niet uitsluitend aan de dunne bekleding van de poortvleugel.

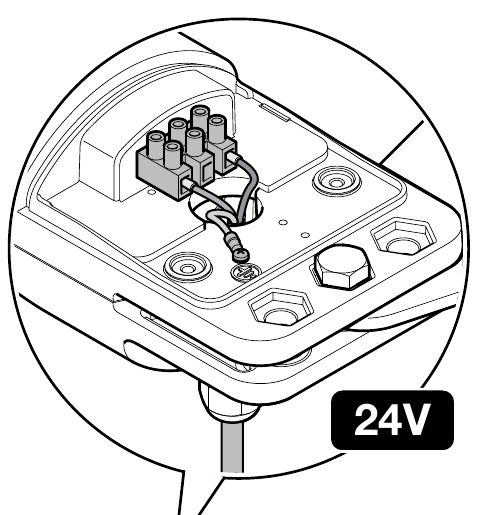

Aansluiten van de 24 V-motor
Koppel de netvoeding en noodvoeding los voordat u de behuizing opent. Voer de kabel door de kabelwartel en de trekontlasting. Sluit de twee motordraden en de beschermingsleiding PE aan volgens het schema; PE hoort op het daarvoor bestemde aardingspunt, niet op de motoraansluiting. Draai de kabelwartel vast en sluit de behuizing.
Bij MC424LR30 wordt één motor aangesloten op M2. Bij twee vleugels opent M2 als eerste en sluit het als laatste; M1 werkt in omgekeerde volgorde. De besturingseenheid moet zijn ingesteld op het exacte type TOO3024 volgens motorkeuzetabellen . Controleer de bewegingsrichting en de veiligheidsingangen voordat u de poort in gebruik neemt .
Test vóór het eerste gebruik
De montage en inbedrijfstelling moeten worden uitgevoerd door een gekwalificeerde technicus. Na het instellen van de besturing moet deze de stevigheid van de bevestiging, de volledige beweging, beide aanslagen en de juiste bewegingsrichting controleren, fotocellen, STOP, de reactie op obstakels en de veilige krachten. Houd tijdens het testen het bewegingsgebied vrij. Overhandig de gebruiker procedure voor handmatige ontgrendeling en handleiding van de geïnstalleerde besturingseenheid.
Aansluiting van accessoires volgens de MC424L-printplaat
De aandrijving TOO3024 is een 24V-motor; hieronder staan de klemmen van de besturingseenheid. Controleer bij de verkochte sets de aanduiding van de geïnstalleerde printplaat. Koppel vóór het aansluiten de netvoeding en de accu los. De relaisfotocellen EPM worden niet aangesloten als BlueBUS.
MC424LR10 / MCA2R10 in TOO-sets
| Onderdeel | Klemmen en polariteit |
|---|---|
| Hulpvoeding 24 V DC | 6 = 0 V (−), 7 = +24 V DC, voor accessoires maximaal in totaal 200 mA. Klem 8 = gemeenschappelijke +24 V voor ingangen zonder Stand-by all. Controleer het stroomverbruik van alle gevoede onderdelen. |
| EPM-fotocellen | Zonder Stand-by all en zonder fototest voed TX en RX tussen 7 (+) en 6 (−). Potentiaalvrij contact RX C–NC sluit aan tussen 8 (gemeenschappelijk) en 10/FOTO, eventueel 11/FOTO1 of 13/AUX, als AUX is ingesteld als FOTO2. Het contact heeft geen +/−. |
| Stand-by all / fototest | Deze modi sluiten elkaar uit. Bij Stand-by all voedt u TX en RX via 5 (+) / 6 (−); het gemeenschappelijke punt van de veiligheidscontacten is 5. Bij fototest voedt u TX via 5 (+) / 6 (−), maximaal 100 mA; RX via 7 (+) / 6 (−), contact RX van 8 naar de betreffende FOTO-ingang. Sluit niet-gebruikte geteste FOTO/FOTO1/FOTO2 aan op 5 volgens het schema voor het aantal paren, niet automatisch op 8. |
| STOP en bedieningsopdrachten | 9/STOP is bedoeld voor NC of 8,2 kΩ, afhankelijk van de aangeleerde modus; de gemeenschappelijke klem is bij Stand-by all 5, anders 8. 12/stapsgewijze bediening is NO ten opzichte van 8; 13/AUX is afhankelijk van de instelling. Contacten hebben geen +/−; voer geen externe spanning op de ingangen aan. |
| Knipperlicht, signaallamp, slot | Knipperlicht 24 V DC/max. 25 W: 1 = −, 2 = +. OGI-signaallamp 24 V DC/max. 5 W: 3 = −, 4 = +. Als 3–4 als elektrisch slot is geprogrammeerd, is dit 12 V AC/max. 25 VA, zonder vaste +/−. Controleer de uitgangsfunctie vóór aansluiting. |
| Radio en noodvoeding | De ontvanger wordt in de connector SMgeplaatst, de PS124-accu in de daarvoor bestemde connector. Ze worden niet aangesloten op de voedingsklemmen voor accessoires. |
MC424LR30 / MCA2R30 bij een afzonderlijk gekozen besturingseenheid
| Onderdeel | Klemmen en verschillen van LR30 |
|---|---|
| Voeding en ingangen | 6 = 0 V (−), 7 = +24 V DC voor accessoires, maximaal 200 mA; 8 = gemeenschappelijke +24 V zonder Stand-by all. 9/ALT is NC of 8,2 kΩ; 10/FOTO, 11/FOTO1 zijn NC; 12/stapsgewijze bediening NO; 13/AUX afhankelijk van de instelling. De contacten hebben geen polariteit. |
| Stand-by all / fototest | Bij Stand-by all voedt u TX/RX via 5 (+) / 6 (−) en delen de veiligheidscontacten, inclusief ALT, het gemeenschappelijke punt 5. Bij fototest: TX 5 (+) / 6 (−), maximaal 100 mA; RX 7 (+) / 6 (−); contact RX vanaf 8 naar de FOTO-ingang. Niet-gebruikte geteste ingangen worden aangesloten op 5 volgens het betreffende schema. De modi sluiten elkaar uit. Bij Stand-by daalt uitgang 7 naar 21 V DC (±10 %), 2 W; controleer het stroomverbruik. |
| Uitgangen | Knipperlicht 24 V DC/maximaal 25 W: 1 = −, 2 = +. OGI-controlelamp 24 V DC/maximaal 5 W: 3 = −, 4 = +. Bij de functie elektrische vergrendeling is op 3–4 12 V AC/maximaal 15 VA, zonder vaste +/−. Controleer vóór aansluiting de geprogrammeerde functie. |
| Radio en back-up | De ontvanger en accu gebruiken hun eigen connectoren; controleer bij een oudere accu en deze printplaat de juiste kabel en de instelling Stand-by all volgens de handleiding MC424LR30. |
Schema's voor fotocellen voor de betreffende printplaat

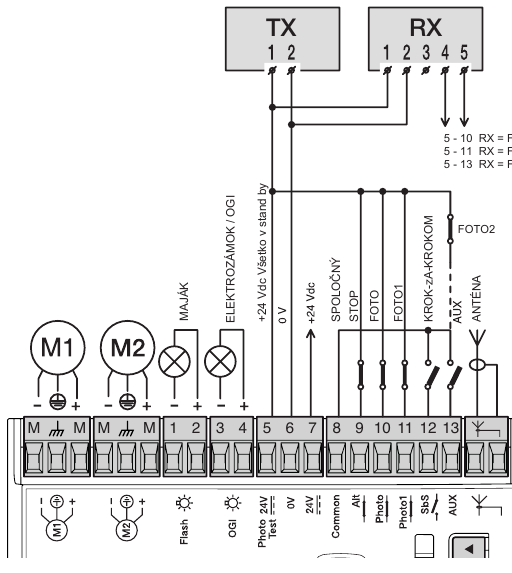

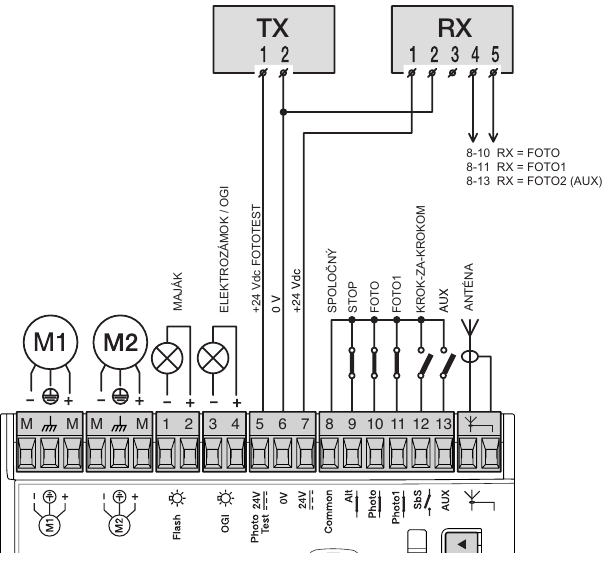

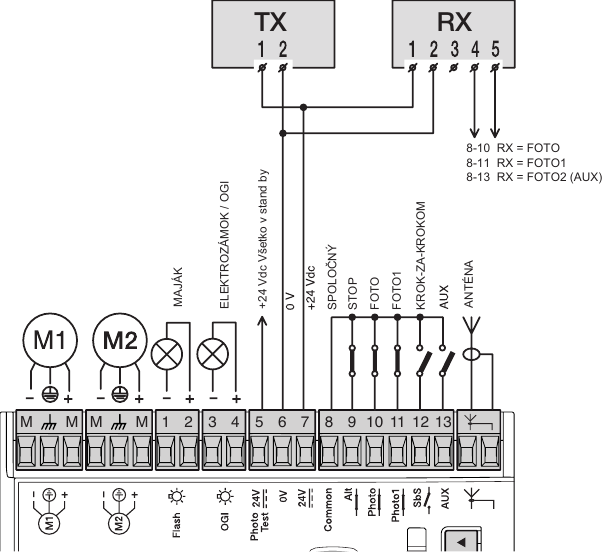

MC424LR10: Stand-by all · zonder Stand-by all en fototest · fototest.

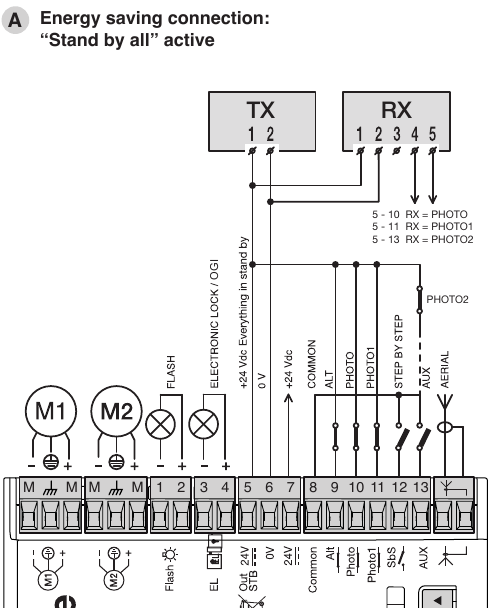

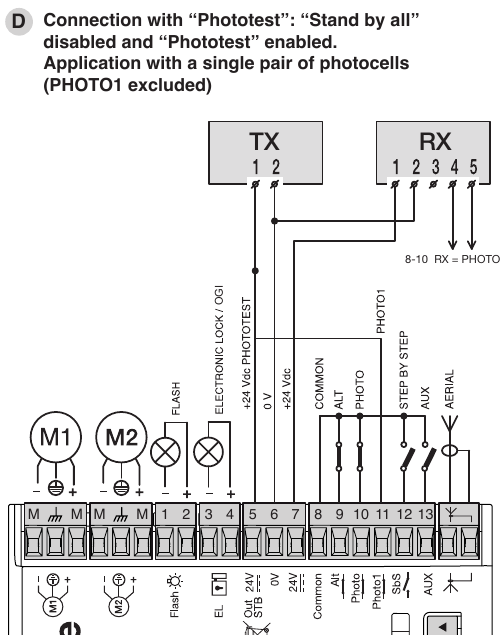

MC424LR30: Stand-by all · fototest met één paar. De volledige aansluitschema's, het inleren en de instellingen staan in de eigen handleiding MC424LR30.
Controleer na het aansluiten de contacttypen, voer het betreffende inleerproces uit en test de veiligheidsvoorzieningen bij zowel openen als sluiten.
Compatibele accessoires
Accessoires worden aangesloten op de gekozen besturingseenheid, niet rechtstreeks op de motorbehuizing. Bij oudere printplaten kunnen connectoren, radio-ontvanger en uitgangsvoeding verschillen.
| Wat | Waarom | Type |
|---|---|---|
| Besturingseenheid | Stuurt één of twee TOO-motoren van 24 V aan. Handleiding en aansluiting zijn afhankelijk van de daadwerkelijk gemonteerde printplaat. | |
| Knipperlicht | Waarschuwt voor een bewegende poort. Kies de spanning en het opgenomen vermogen op basis van de uitgang van de gebruikte besturingseenheid. | |
| Fotocellen | Bewaken het gebied binnen de straal. De reactie van de poort wordt bepaald door de aansluiting, het inleren en de instellingen van de veiligheidsingangen van de besturingseenheid. Bekijk de test van de veiligheidsvoorzieningen. | |
| Zender | Afstandsbediening volgens het protocol van de ontvanger. De ingebouwde ontvanger MC424LR30 ondersteunt Nice Opera. Tweerichtingscommunicatie en groot bereik vereisen een ontvanger met de juiste ondersteuning. |
FLO2RE en FLO2R-S vereisen een ontvanger die FloR ondersteunt. Controleer bij vervanging van de besturingseenheid ook of de gebruikte afstandsbedieningen compatibel zijn. INTI2 koppelen aan MC424LR30. |
| Radio / Wi-Fi / GSM | Printplaat MCA2R30 heeft een ingebouwde radio-ontvanger. Bediening via Wi-Fi of GSM is een extra interface waarvoor een geschikte aansluiting nodig is. |
Overige wifi-modules kiest u op basis van de ingang van de besturingskast. De Zamel-bediening werkt met de SUPLA-app voor Android en iOS. |
| Antenne | Vergroot het bereik van de radio-ontvanger; gebruik een antenne met de juiste frequentie en connector. | |
| Toetsenbord | Bediening met een code. Bedraad EDS vereist een decoder MORX; een draadloze variant moet compatibel zijn met de geïnstalleerde ontvanger. | |
| Sleutelschakelaar | Maakt bediening van de poort met een sleutel mogelijk. Sluit het contact van de schakelaar volgens de handleiding aan op een geschikte stuuringang van de besturingseenheid. | |
| Kaartlezers | Bediening met een kaart of sleutelhanger. Lezer ETP heeft een decoder nodig MORX en een stuuringang van de besturingskast. |
|
| Elektrische sloten | Helpen de gesloten poortvleugel te beveiligen. Stem de keuze van het slot, de voeding en de timing af op de specifieke besturingskast en poort. |
|
| Nood- en zonnevoeding | Accu PS124 houdt de aandrijving in werking bij stroomuitval; voor de MC424LR30 is een kabel nodig CABLA11 en uitschakeling Stand-by all. Zonneset Solemyo is een zelfstandige voedingsmethode: het elektriciteitsnet mag niet tegelijk aangesloten zijn en Stand-by all moet ingeschakeld zijn. |

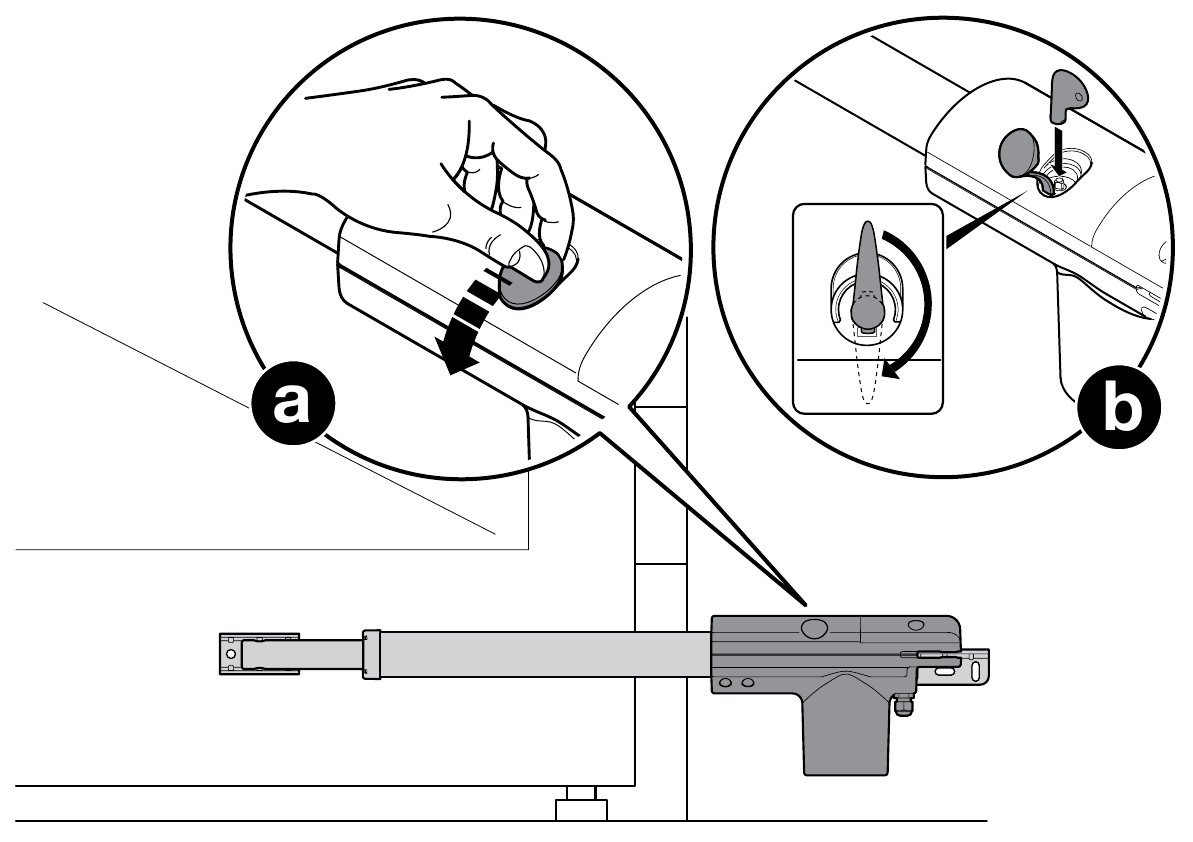

Handmatige ontgrendeling bij stroomuitval
Open het rubberen kapje, steek de meegeleverde sleutel erin en draai deze 90° met de klok mee. Verplaats daarna de poort met de hand. Om de aandrijving weer te vergrendelen, zet u het deurblad ongeveer halverwege de opening en draait u de sleutel 90° tegen de klok in. Controleer vóór de volgende motoraandrijving of de aandrijving daadwerkelijk is vergrendeld.
Onderhoud en veiligheid
Laat de motor en de volledige automatisering uiterlijk 6 maanden na ingebruikname controleren en daarna regelmatig, afhankelijk van het gebruik. Bij losgekoppelde voeding controleert de technicus de consoles, schroeven, corrosie, bewegende delen, aanslagen en veiligheidsvoorzieningen; na de controle voert hij een functietest uit. Gebruik de poort niet als de aandrijving beschadigd is of ongebruikelijke weerstand ondervindt, totdat de storing is verholpen.
Technische gegevens van de motor
| Parameter | Waarde |
|---|---|
| Motormodel | TOO3024 |
| Motorspanning | 24 V DC |
| Voeding van de besturingseenheid MC424LR30 | 230 V AC |
| Maximale lengte van één vleugel | 3 m |
| Maximaal gewicht van één vleugel | 300 kg |
| Nominaal / maximaal motorvermogen | 30 / 120 W |
| Nominale / maximale stroom | 1,1 / 5 A |
| Nominale / maximale kracht | 300 / 1 800 N |
| Schuifsnelheid | 0,014 m/s |
| Zuigerslag | 400 mm |
| Beschermingsklasse | IP54 |
| Bedrijfstemperatuur | −20 tot +50 °C |
| Gewicht van de motor zelf | 5,5 kg |

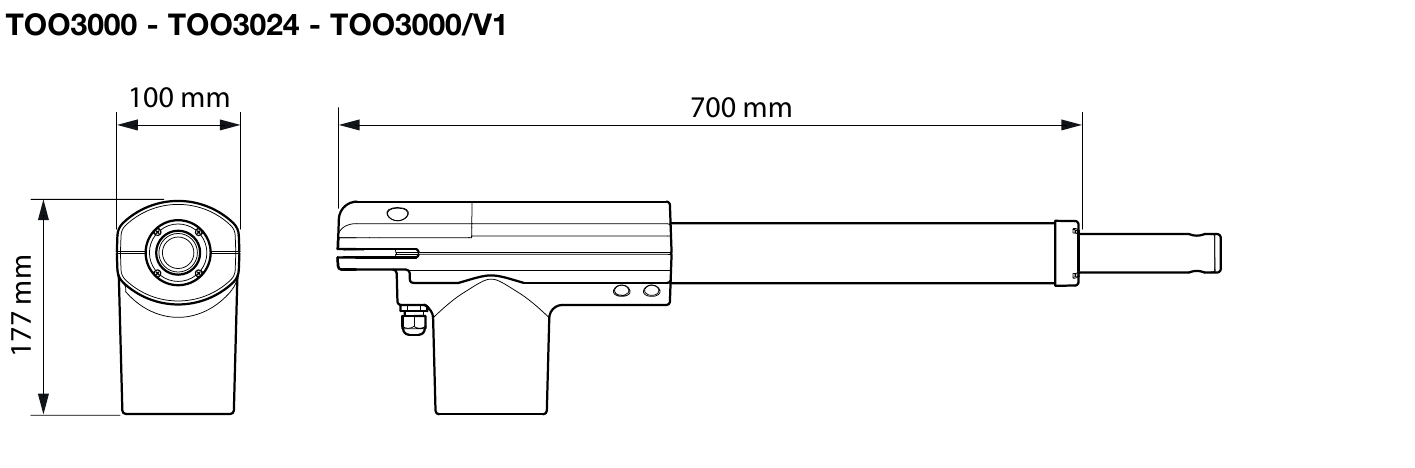

| Afmetingen van de motor | 700 × 100 × 177 mm |
| Bedrijfsmodus | Continu bedrijf |
De NICE-gegevens gelden bij een omgevingstemperatuur van 20 °C (±5 °C). Het gewicht van 5,5 kg betreft alleen de motor. De maximale kracht en het maximale vermogen zijn geen waarden voor continu gebruik onder belasting.
