Beschrijving van het product NICE TOO TOO4500 - aandrijving, voor één vleugel van 4,5 m/250 kg
NICE TOO4500 is een zelfstandige elektromechanische aandrijving voor één poortvleugel tot 4,5 m en tot 250 kg. De motor is 230 V AC; het is geen 24V-variant. Het is niet-terugloopbeveiligd en bij een stroomstoring wordt ontgrendeld met een sleutel. Besturingseenheid en veiligheidsvoorzieningen worden gekozen op basis van de complete poort.
| Snel navigeren | |
|---|---|
| Keuze | Besturingseenheid |
| Sets | Montage |
| Afmeting C | Aansluiting |
| Test | Accessoires |
| Ontgrendeling | Onderhoud |
| Specificaties | Handleiding |
| Accessoires – klemmen en polariteit | Handleiding PDF |
Wanneer kiest u deze aandrijving?
De limieten van 4,5 m en 250 kg gelden voor één poortvleugel, maar bepalen op zichzelf niet of de aandrijving geschikt is. Ook de bewegingsweerstand, de positie van het scharnier, de vulling, de wind en de montagegeometrie spelen een rol.
Voor de 230V-variant geeft de fabrikant een maximum op van 24 cycli per uur. Bij intensiever gebruik moet de complete poort worden beoordeeld, evenals de geschiktheid voor de beoogde gebruiksmodus.
Besturingseenheid voor een 230V-motor
Huidige MC800 met MCA5R30-printplaat stuurt één of twee motoren aan. MC200 is de huidige keuze voor één motor. Gebruik daarom bij een poort met twee vleugels een geschikte besturingseenheid voor twee motoren. In onze huidige sets voor TOO4500 wordt de MC800 geleverd; controleer vóór aansluiting altijd de samenstelling van de betreffende set.
Bij bestaande installaties met een oudere besturingseenheid A60, A400, A6 of A6F raadpleeg de handleiding van de daadwerkelijk geïnstalleerde printplaat. De MC800 is de huidige vervanger voor deze besturingseenheden. De handleiding ervan geldt voor de MC800/MCA5R30. De motorspanning, de netvoeding van de besturingseenheid en de laagspanningsuitgang voor accessoires zijn afzonderlijke circuits.
De afbeelding toont de belangrijkste onderdelen van de motor en de montagebeugels. Controleer vóór de montage de inhoud van de verpakking. De besturingseenheid en veiligheidsvoorzieningen worden apart gekozen of zijn afhankelijk van de uitvoering van de complete set.

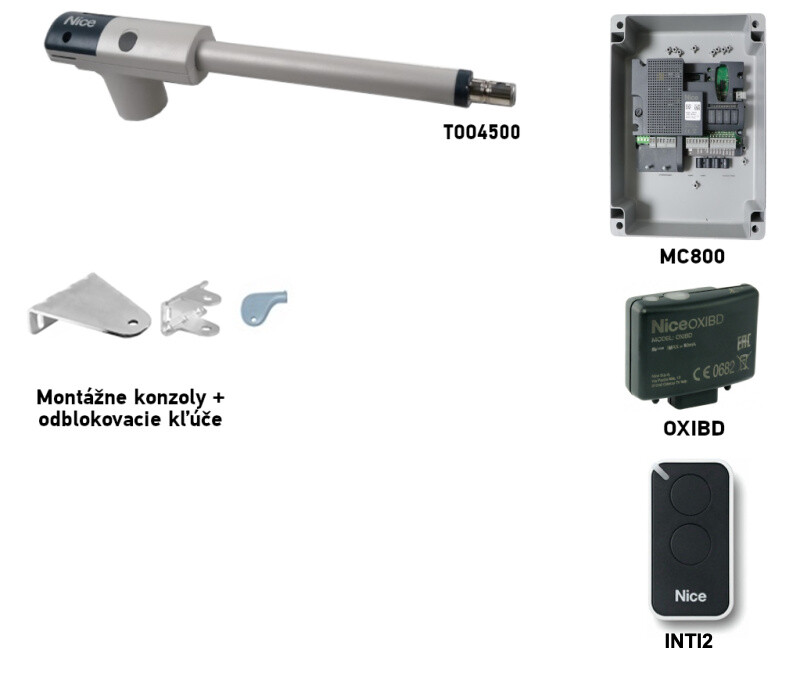

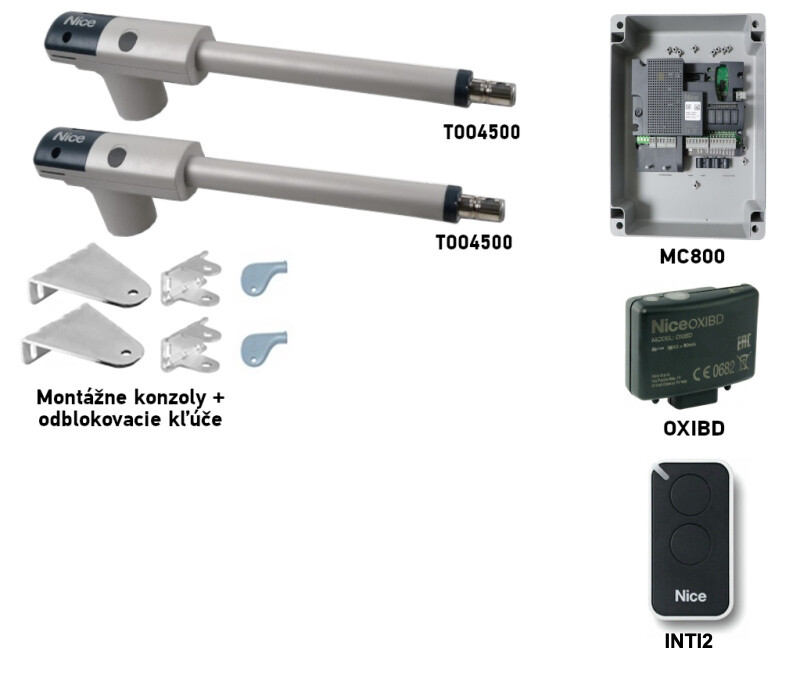

Sets voor één of twee poortvleugels
De losse motor is bedoeld voor één poortvleugel. Voor een poort met twee vleugels zijn twee aandrijvingen nodig. Vergelijk aan weerszijden de 230V-sets met MC800-besturingseenheid en verschillende uitrustingen; in het midden staat een losse alternatieve 24V-motor.
| Sets voor 1 poortvleugel | Sets voor 2 poortvleugels |
|---|---|
NICE TOO4500
MC800-besturingseenheid, Basisset Met fotocellen Met accessoires | NICE TOO4500
MC800-besturingseenheid, Basisset Met fotocellen Met accessoires |
De limieten voor lengte en gewicht worden per poortvleugel afzonderlijk beoordeeld, in samenhang met de montagegeometrie. Vul de basisset vóór gebruik aan met de benodigde veiligheidsvoorzieningen; de keuze en aansluiting ervan vindt u in het onderdeel compatibele accessoires.
Montage van de beugels en geometrie van de poortvleugel
Bepaal vóór de verankering de positie van het scharnier, de achterste en voorste beugel en de gewenste openingshoek. De afmetingen A/B op de tekening bepalen het bewegingsverloop en de krachten. Zowel de paal als de verankering moeten de belasting kunnen dragen; bij een andere scharnierpositie of paalmaat moeten de beugels worden aangepast of geschikte verlengde beugels worden gekozen, zodat de vereiste geometrie behouden blijft. Alleen de profielmaat biedt daarvoor geen garantie.
| Opening | A | B |
|---|---|---|
| 90° | 200 mm | 250 mm |
| 110° | 170 mm | 170 mm |
Raadpleeg voor het specifieke model afmetingen verankeringsbeugels TOO4500. Bij opening naar buiten is doorgaans een andere of verlengde bevestiging nodig; de monteur moet A en B opnieuw controleren, C en de vrije beweging over het volledige traject.
Maat C bij gesloten poort
Meet bij gesloten poortvleugel de afstand C < 1 300 mm. De waarde moet lager zijn dan de vermelde grens en mag er niet aan gelijk zijn of deze overschrijden. Tegelijkertijd moet de gekozen combinatie A/B worden aangehouden.
Bevestig de achterste beugel aan de draagconstructie en ontgrendel de motor, schuif de zuiger uit en plaats de voorste beugel eerst voorlopig. Controleer na het uitlijnen van de motor de volledige handmatige beweging. Zet de beugels pas daarna definitief vast. In zowel de open als de gesloten stand moeten mechanische poortaanslagen; het einde van de zuigerslag vervangt deze niet.
Aansluiting van de 230 V-motor
De aansluiting moet door een gekwalificeerde technicus worden uitgevoerd terwijl de voeding is uitgeschakeld. De kabel loopt door de wartel en kabelklem; de beschermingsleiding PE wordt volgens de tekening op de motor aangesloten. De motordraden en de bijbehorende condensator worden aangesloten volgens de klemmen van de betreffende printplaat en het etiket op het onderdeel. Bij MC800/MCA5R30 wordt één motor aangesloten op M2; bij twee motoren worden M1/M2 toegewezen volgens de bewegingsvolgorde. Laagspanningsfotocellen worden niet op de motorklemmen aangesloten.
Raadpleeg voor MC800/MCA5R30 aansluiting van motoren M1/M2 en bekabeling van de besturingseenheid.
Test vóór het eerste gebruik
Controleer de vrije handmatige beweging, de stevigheid van de bevestiging, beide aanslagen en de juiste draairichting van de motor. Volgens NICE moet de poortvleugel bij ontgrendelde aandrijving in beide richtingen met de hand kunnen worden bewogen met een kracht van maximaal 390 N. Test vervolgens volgens de handleiding van de geïnstalleerde besturingseenheid fotocellen, STOP, bediening en de reactie op een obstakel. Voor een installatie met MC800 vereist de fabrikant ook veiligheidslijsten; alleen fotocellen zijn geen vervanging. De motor heeft zelf geen radioprogrammering of bewegingsleerfunctie; raadpleeg voor MC800 radiobediening en bewegingsinleren van de poortvleugels.
Als de geïnstalleerde besturingseenheid een krachtregelaar heeft Force-F, stel deze dan niet zonder specifieke reden in op 100%. Als ongeveer 75% niet voldoende is, neem dan contact op met technische ondersteuning. Op de huidige MC800/MCA5R30 wordt de kracht ingesteld volgens de handleiding van deze printplaat; pas de procedure met de trimmer hier niet op toe. Het instellen van de kracht vervangt de meting en veiligheidstest van de volledige poort niet.
Aansluiting van accessoires bij MC800 met printplaat MCA5R30
De volgende aansluiting geldt voor MC800/MCA5R30 in sets met deze besturingseenheid. De accessoireklemmen bevinden zich op de besturingseenheid, niet op de motor zelf. Gebruik bij een andere besturingseenheid het bijbehorende schema. Schakel vóór werkzaamheden de netvoeding uit.
| Accessoires | Klemmen, voeding en polariteit |
|---|---|
Hulpvoeding | Op de MCA5R30 is klem 3 = 0 V (−) en klem 4 = +24 V DC en het gemeenschappelijke punt van de ingangen. Voor accessoires met voeding geldt een gezamenlijke limiet van 200 mA; controleer het stroomverbruik en de toegestane spanning van elk product. |
EPM-relaisfotocellen | Voed bij uitgeschakelde Standby zonder fototest de zender TX en ontvanger RX vanaf klem 4 (+24 V DC) en klem 3 (−). Potentiaalvrij contact C–NC van de ontvanger aan tussen 4 (gemeenschappelijk) en de betreffende ingang 8/PHOTO, 9/PHOTO1 of 10/PHOTO2. Het contact heeft geen +/−. De AUX-ingangen moeten zijn ingesteld op de modus voor relaisfotocellen; in de modus voor eindschakelaars hebben ze een andere functie. |
EPM bij ingeschakelde Standby | Voed volgens het schema van de MCA5R30 zowel TX als RX tussen klem 4 (+24 V DC) en klem 5 (OutSTB, geschakelde retourleiding). Bij EPM-fotocellen is 1 = +, 2 = retourleiding. OutSTB is 24 V, maximaal 4 W en wordt uitgeschakeld in Standby; gebruik klem 5 niet als permanente min. Het RX-contact C–NC wordt aangesloten tussen 4 en de betreffende PHOTO-ingang. |
EPM met fototest | Sluit volgens het schema voor de fototest aan TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). De ontvanger krijgt permanent voeding: RX 1 → 4 (+), RX 2 → 3 (−). Het RX-contact C–NC blijft aangesloten tussen 4 en de betreffende PHOTO-ingang. Overbelast OutSTB niet en gebruik het niet tegelijk voor een andere belasting; voer na het aansluiten de leerprocedure uit en test de veiligheidsfunctie. |
BlueBUS-fotocellen | Compatibele EPMB worden met twee draden aangesloten op klemmen 6 en 7 van BlueBUS. + en − zijn niet gepolariseerd. Stel het adres in en start de apparaatherkenning nadat u een element hebt toegevoegd of verwijderd. |
STOP- en bedieningscontacten | Potentiaalvrije ingang 12/STOP accepteert, afhankelijk van het aangesloten element, NO, NC of 8,2 kΩ; de toestand wordt aangeleerd. 13/SbS, 14/OPEN en 15/CLOSE gebruiken een NO-contact ten opzichte van klem 4 (gemeenschappelijk). Deze contacten hebben geen +/−; sluit geen externe spanning aan op de ingangen. Dit geldt ook voor het relais van een sleutelschakelaar of externe ontvanger. |
ELAC-zwaailamp | NICE ELAC sluit aan op de uitgang FLASH bestemd voor een afzonderlijk knipperende lamp: geschakeld 120/250 V AC, maximaal 21 W. Dit is een netspanningsuitgang; deze heeft geen +/−. Verwar deze niet met de 24 V-klemmen voor accessoires. |
Elektrisch deurslot | Klemmen 1–2 / EL: 12 V AC, maximaal 15 VA. De wisselspanningsuitgang heeft geen +/−; controleer de specificaties van het slot. |
Radio-ontvanger | OXIBD wordt in de connector SMgeplaatst; gebruik hiervoor niet de voedingsklemmen 3/4 of BlueBUS. Sluit de antenne aan volgens de aanwijzingen voor de ontvanger, niet volgens de motorklemmen. |
Als AUX-ingangen 8–11 worden gebruikt voor eindschakelaars, verschilt hun functie van die van PHOTO-ingangen. Herhaal bij vervanging van de fotocellen of wijziging van de bedrading de betreffende leerprocedure en test het stoppen en de reactie van de poort. De uitgebreide procedure staat in de handleiding van de besturingseenheid MC800.
Relaisfotocellen in Standby-modus
Relaisfotocellen met fototest
Compatibele accessoires
Accessoires worden aangesloten op de geselecteerde besturingseenheid, niet rechtstreeks op de motorbehuizing. De keuze van fotocellen, radio-ontvanger, zwaailamp en slot hangt af van de uitgangen en connectoren op de daadwerkelijk geïnstalleerde printplaat.
| Wat | Waarom | Type |
|---|---|---|
| Besturingseenheid | Stuurt één of twee 230 V-motoren aan. Kies de eenheid op basis van het aantal poortvleugels en de uitrusting van de poort. |
|
| Zwaailamp | Waarschuwt met knipperlicht wanneer de poort beweegt. Kies de voeding op basis van de uitgang van de geïnstalleerde besturingseenheid. |
|
| Fotocellen | Beveiligen de zone van de poort. MC800/MCA5R30 ondersteunt relaiscontact en BlueBUS, MC200 heeft een PHOTO-relaisingang; bepaal de voeding, adressering en reactie aan de hand van de gekozen printplaat. De types rechts zijn alternatieven, afhankelijk van de aansluiting. |
|
| Veiligheidslijsten | Bij een configuratie met MC800 zijn deze naast de fotocellen nodig. Kies het type veiligheidslijst en de aansluitmethode op basis van de STOP-ingang van de gemonteerde besturingsprint. |
|
| Afstandsbediening | Bediening op afstand. Kies de codering op basis van de daadwerkelijk gemonteerde radio-ontvanger; dezelfde frequentie alleen is niet voldoende. Raadpleeg voor MC800 ontvanger en afstandsbedieningen. | |
| Ontvanger | De radio-ontvanger en overige interfaces horen bij een specifieke besturingseenheid. De SM-insteekmodule wordt gebruikt met MC800; controleer bij MC200 de ingebouwde radio en aansluitmogelijkheden. |
|
| Antenne | Vergroot het bereik van de ontvanger; de aansluiting is afhankelijk van de gemonteerde radiomodule. | |
| Codeklavier | Toegang met een code. EDSWG vereist een geschikte radio-ontvanger; de BlueBUS EDSB is bedoeld voor MC800 met deze interface, niet automatisch voor MC200. | |
| Sleutelschakelaar | Bediening met een sleutel vanaf een vaste locatie; sluit het contact aan op een geschikte besturingsingang van de besturingseenheid. | |
| Kaartlezers | Toegang met een kaart of sleutelhanger. ETPB maakt gebruik van BlueBUS MC800; sluit dit type niet rechtstreeks aan op de MC200. |
|
| Elektrische sloten | Het slot helpt de vleugel gesloten te houden, vooral bij een langere vleugel. PLA10/PLA11 zijn optioneel; controleer de voeding en timing aan de hand van de besturingseenheid en de betreffende poort. Kijk voor MC800 bij EL-uitgang. |
|
Handmatige ontgrendeling bij stroomuitval
Open het rubberen afdekkapje, steek de meegeleverde sleutel erin en draai deze 90° rechtsom. Daarna kunt u de poort handmatig verplaatsen. Om de poort weer te vergrendelen, zet u de vleugel ongeveer halfopen en draait u de sleutel 90° linksom. Controleer of de poort vergrendeld is voordat u de motor bedient.
Onderhoud en veiligheid
Laat de motor en poort uiterlijk zes maanden na ingebruikname controleren. Een technicus controleert met uitgeschakelde voeding de beugels, schroeven, corrosie, bewegende delen, aanslagen en veiligheidsvoorzieningen; daarna voert hij een functietest uit. Gebruik de poort niet als deze beschadigd is of ongebruikelijke weerstand ondervindt.
Technische gegevens van de motor
| Parameter | Waarde |
|---|---|
| Motormodel | TOO4500 |
| Motorspanning | 230 V AC / 50 Hz |
| Maximale lengte van één vleugel | 4,5 m |
| Maximaal gewicht van één vleugel | 250 kg |
| Nominaal / maximaal opgenomen vermogen | 250 / 340 W |
| Nominale / maximale stroom | 1,1 / 1,5 A |
| Nominale / maximale kracht | 300 / 2 000 N |
| Verplaatsingssnelheid | 0,016 m/s |
| Zuigerslag | 500 mm |
| Bedrijfslimiet | 24 cycli/h |
| Beschermingsgraad | IP54 |
| Bedrijfstemperatuur | −20 tot +50 °C |
| Gewicht van alleen de motor | 6 kg |

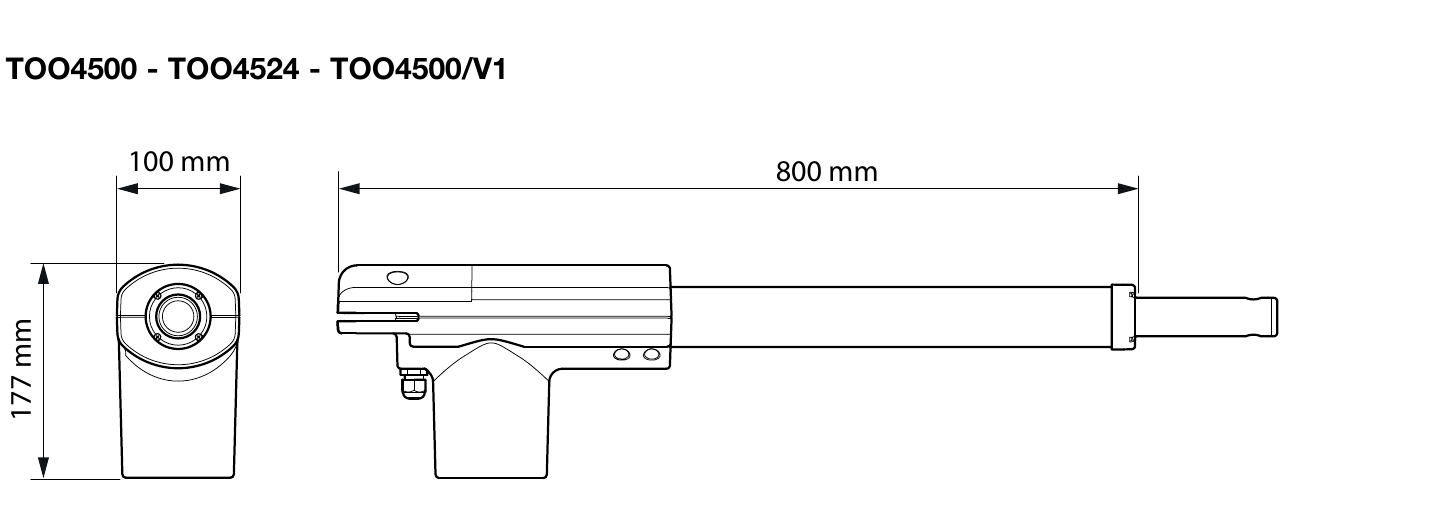

| Afmetingen van de motor | 800 × 100 × 177 mm |
De waarden 340 W en 2 000 N zijn maximaal, niet nominaal. Het gewicht van 6 kg betreft alleen de motor; het gewicht van het verzonden pakket kan afwijken.
