NICE Toona TO6024HS – snelle 24 V-aandrijving voor draaipoorten
NIEUW| Beschikbaarheid van het product: | binnen 7 dagen | We verzenden goederen standaard binnen 7 dagen. |
|---|
binnen 7 dagen
€ 762,21 incl. btw
| Gewicht |
|---|
| 12 kg |
Beschrijving van het product NICE Toona TO6024HS – snelle 24 V-aandrijving voor draaipoorten
NICE Toona TO6024HS is een snelle aandrijving voor één poortvleugel, met een motor op 24 V DC en een magnetische encoder. De uiterste waarden 6 m en 1 450 kg moeten worden beoordeeld aan de hand van de gecombineerde belastingscurve.
NICE geeft een opening van 90° op in ongeveer 30 seconden bij standaardmontage, zonder rekening te houden met het optrekken en afremmen. De werkelijke tijd is afhankelijk van de geometrie, de poortvleugel en de instellingen van de besturingseenheid. De motor wordt afzonderlijk verkocht; accessoires en besturing moeten apart worden gekozen.
Wat zit er in de verpakking van de aandrijving?

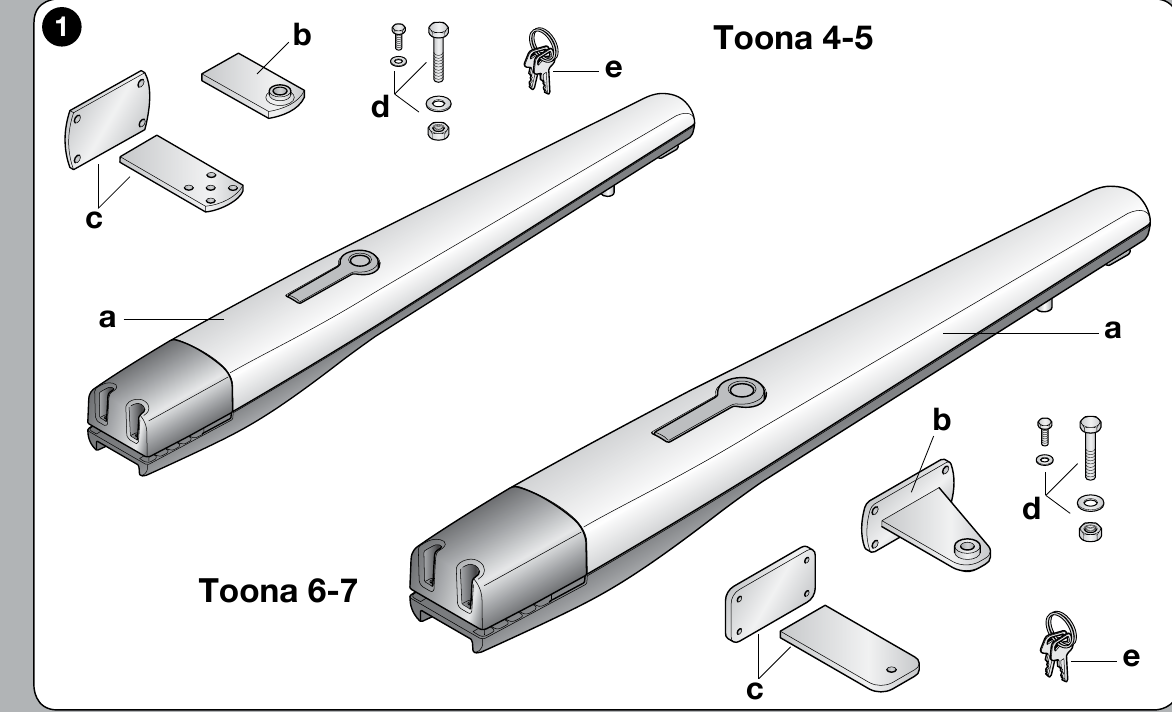

Op het onderste deel van de originele afbeelding met de aanduiding Toona 6–7 staan de motor, de voorste beugel, de achterste beugel met plaat, het bevestigingsmateriaal en de sleutels voor handmatige ontgrendeling. Het exacte aantal kleine onderdelen is afhankelijk van de uitvoering van de geleverde verpakking; de besturingseenheid en veiligheidsaccessoires worden apart gekozen.
Accessoires aansluiten op de MC824HR30
De volgende klemmen horen bij de besturingseenheid MC824HR30/MCA1R30 in combinatie met de motor TO6024HS, niet bij de motor zelf. Koppel vóór werkzaamheden zowel de netvoeding als de noodaccu los. Gebruik bij een andere printplaat het bijbehorende schema.
| Accessoires | Klemmen, spanning en polariteit |
|---|---|
| BlueBUS-fotocellen | Sluit compatibele fotocellen, zoals EPMB, met twee draden aan op BlueBUS. + en − zijn niet gepolariseerd. Stel het adres in en voer na wijzigingen aan de apparaten het inleerproces opnieuw uit. |
| STOP en bedieningscommando's | De ingang STOP accepteert een potentiaalvrij NO- of NC-contact, of een element met een weerstand van 8,2 kΩ; de status wordt ingeleerd. SbS, Open en Close accepteren een potentiaalvrij NO-contact op het betreffende paar klemmen. Contacten hebben geen +/−; sluit geen externe spanning aan op de ingang. |
| Hulpvoeding | Rechter klem van het STOP-paar = −, linker klem van het SbS-paar = +, volgens de oriëntatie van de afbeelding hieronder (opschriften boven de klemmen). Voeding voor een geschikte lezer of module: 24 V DC (−30% tot +50%), maximaal 200 mA, ook in stand-by. Sluit het relais voor bedieningscommando's van de module apart aan als potentiaalvrij contact; controleer het toegestane spanningsbereik en de stroomopname van de module. |
| Waarschuwingslamp, slot, controlelampje | FLASH: 12 V DC, maximaal 21 W; ELS: 12 V AC, maximaal 15 VA, zonder vaste +/−; OGI: 24 V DC, maximaal 4 W. Bij FLASH/OGI vermeldt het schema niet welke +/−-volgorde op het klemmenpaar geldt. Raad die dus niet zelf; controleer bij een gepolariseerd product de markeringen op zowel de printplaat als het product. De functies van de uitgangen kunnen door programmering zijn gewijzigd. |
| Radio en noodvoeding | De insteekontvanger hoort in de connector SM, de noodaccu in de daarvoor bestemde connector, afhankelijk van de geïnstalleerde printplaat. Deze worden niet aangesloten op BlueBUS of op de motorklemmen. |
De gedetailleerde posities van de klemmen, het inleerproces en de test van de veiligheidsvoorzieningen vindt u in de eigen handleiding van de besturingseenheid MC824HR30.
Besturingseenheid en accessoires
Voor de losse motor is een geschikte besturingseenheid nodig. De actuele MC824HR30/MCA1R30 besturingseenheid stuurt één of twee 24 V-motoren aan en heeft een eigen handleiding; gebruik voor de oudere MC824HR10/MCA1R10 de handleiding van de bijbehorende printplaat. Controleer de specifieke uitrusting in de inhoud van de gekozen set.
| Wat | Waarom | Type |
|---|---|---|
| Besturingseenheid | Stuurt een 24 V-motor aan; raadpleeg de handleiding van de daadwerkelijk geïnstalleerde printplaat. | |
| Ontvanger | Kies de radio-ontvanger op basis van de codering van de zender en de printplaat. | |
| Zender | Kies deze op basis van de ontvanger; voor de BD- en LR-modi is de bijbehorende ontvanger vereist. |
|
| Fotocellen | Selecteer op basis van de BlueBUS-ingangen, de voeding en de uitrusting van de betreffende besturingseenheid. | |
| Signaallamp | De spanning, het opgenomen vermogen en de knipperwijze moeten overeenkomen met de uitgang van de besturingseenheid. |
Sets met TO6024HS-aandrijving
Er zijn aparte sets verkrijgbaar voor zowel één als twee vleugels. Controleer vóór het bestellen op de productpagina de daadwerkelijke inhoud van de set en de printplaat.
| Enkelvleugelige poort | Dubbelvleugelige poort |
|---|---|
| Set met accessoires Set met fotocellen Basisset | Basisset Set met accessoires Set met fotocellen |
Toepassingsbereik van één vleugel
Lengte en gewicht vormen een gezamenlijke beperking. Grafiek TO6024HS haalt circa 1 450 kg bij 3 m; bij 6 m circa 700 kg. Gebruik alleen de curve van uw model en houd rekening met de bewegingsweerstand, een gesloten vulling en wind; de uiterste waarden mogen niet zonder meer worden gecombineerd.
Levensduur op basis van belasting
Tel voor één vleugel de bijbehorende indexen voor gewicht, lengte en omgevingsomstandigheden bij elkaar op. Vergelijk de som vervolgens met de NICE-grafiek. Boven 100% geeft de grafiek geen waarde meer aan. Het gaat om een indicatieve schatting van de levensduur van 80 000 tot 250 000 werkcycli, afhankelijk van de belasting, en niet om een garantie.
| Eigenschappen van de volledige automatisering | Index | Levensduurgrafiek |
|---|---|---|
| Gewicht tot 400 kg | 0 % |
|
| Meer dan 400 tot 500 kg | 10 % | |
| Meer dan 500 kg | 20 % | |
| Lengte 2–3 m | 0 % | |
| Lengte 3–4 m | 0 % | |
| Lengte meer dan 4 tot 5 m | 10 % | |
| Lengte meer dan 5 tot 6 m | 20 % | |
| Temperatuur boven 40 °C, onder 0 °C of luchtvochtigheid boven 80 % | 20 % | |
| Gesloten vulling van de vleugel | 15 % | |
| Winderige omgeving | 15 % |
| NICE-grafiek |
|---|
Montage van de aandrijving en de beugels
Controleer vóór de montage of de poort stevig is, de vleugel soepel met de hand beweegt, er ruimte is om de aandrijving te ontgrendelen en er een geschikte bevestigingsplaats op het stevige deel van de vleugel is. Laat de montage en elektrische aansluiting uitvoeren door een gekwalificeerde technicus.
Bevestiging van de achterbeugel en grafiek A/B/C
Stijl en beugels: Als richtlijn adviseren we een stevige stalen stijl van 120 × 120 mm. Bij 100 × 100 mm moet de monteur de wanddikte, verankering, fundering, afstand van het scharnier en windbelasting afzonderlijk beoordelen. Alleen de profielmaat garandeert geen stevigheid.
Meet de afstand van het scharnier C. Trek op de originele TO6024HS/TO7024-grafiek vanaf C een horizontale lijn en lees B af; het snijpunt met de aanbevolen lijn r.i.l. bepaalt de hoek en A via de verticale lijn. De afmetingen A en B moeten ongeveer gelijk zijn. Waarden van B onder de lijn t worden door NICE afgeraden.
Als het profiel van de stijl of de positie van het scharnier het niet mogelijk maakt de grafiek aan te houden, moet de achterbeugel worden aangepast of moet een geschikte verlengde bevestiging voor Toona 6–7. Bij naar buiten openen is een verlengde achterbevestiging noodzakelijk. Kies de afmetingen op basis van de daadwerkelijke poort en controleer de volledige beweging vóór de definitieve las.
Verbind de achterbeugel na controle van de geometrie stevig met de montageplaat en de stijl. Kies bevestigingsmateriaal voor de stijl dat geschikt is voor de ondergrond. Bevestig de voorbeugel aan het stevige deel van de vleugel; de motor moet bij de pennen voldoende speling hebben om niet vast te lopen.
Afmeting D = 1 070 mm. Bepaal A aan de hand van de grafiek en lees vervolgens E af in de NICE-tabel; het hoogteverschil tussen de voorste en achterste beugel is F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
Voor de achterste pen schrijft NICE voor de moer vast te draaien en vervolgens 1/10 omwenteling los te draaien, zodat er minimale speling tussen de onderdelen overblijft. Draai de voorste bevestiging vast volgens de tekening van de fabrikant.
Bedrading en aansluiting van de motor
Voordat u de behuizing opent en de bedrading aansluit, schakelt u de voeding uit. De aandrijving heeft afzonderlijke aansluitklemmen voor de encoder en de 24 V DC-motor; verwissel deze niet. Sluit de draden en de beschermingsaarding aan volgens de originele afbeelding van NICE en de handleiding van de daadwerkelijk geïnstalleerde besturingseenheid. De aanduiding 24 V is de motorspanning, niet automatisch de netvoeding van de besturingseenheid.
Bij openen naar buiten verandert volgens NICE de polariteit van de motorvoeding. Tegelijkertijd moet de montagegeometriecorrect zijn; alleen de draden omwisselen is niet voldoende. Controleer vervolgens de bewegingsrichting, de stopposities en de veiligheidsvoorzieningen volgens de handleiding van de geïnstalleerde besturingskaart.
Interne openings- en sluitstops
Bij de serie Toona 6–7 worden de mechanische stops ingesteld voor zowel openen als sluiten. Ontgrendel de motor, verplaats de vleugel zodat de stelschroef van de stop bereikbaar is, draai deze los, stel de gewenste open stand handmatig in, schuif de stop tegen de pen en draai de schroef vast. Herhaal dezelfde procedure in de gewenste gesloten stand en vergrendel vervolgens de motor. Controleer tijdens de tests de eindposities en de veiligheid van de volledige poort.
Test vóór het eerste gebruik
Na de montage en het instellen van de stops moet een gekwalificeerde technicus de volledige poorttesten, niet alleen de motor starten. NICE vermeldt dat bij een ontgrendelde aandrijving de vleugel met de hand met een kracht van maximaal 390 N.
- Controleer of de vleugel over het volledige traject soepel met de hand beweegt, of de beugels stevig vastzitten en of de ontgrendeling veilig werkt.
- Geef herhaaldelijk de opdrachten openen, stoppen en sluiten; controleer de bewegingsrichting, het uitlopen, de stops en bij twee vleugels de volgorde volgens de handleiding van de besturingseenheid.
- Controleer de fotocellen, veiligheidslijsten en overige geïnstalleerde beveiligingen afzonderlijk. De technicus meet de bedrijfskrachten volgens de geldende eisen; de poort mag pas na een geslaagde test worden gebruikt.
Handmatige ontgrendeling van de aandrijving
Ontgrendel of vergrendel de aandrijving alleen wanneer de vleugel stilstaat. Ontgrendel eerst het elektrische slot, als dat is geïnstalleerd. Schakel bij een storing de voeding uit.
- Schuif het kapje van het ontgrendelingsslot opzij.
- Steek de meegeleverde sleutel in het slot en draai deze met de klok mee.
- Til de hendel op en verplaats de vleugel met de hand. Klap de hendel omlaag om de aandrijving weer te vergrendelen, draai de sleutel terug, verwijder deze en sluit het kapje.
Controle en onderhoud
Onderhoud ten minste om de 6 maanden wordt uitgevoerd door een gekwalificeerde technicus. Na het uitschakelen van de voeding controleert de technicus de bevestiging, corrosie, slijtage, schroefverbindingen en smering van de schroef met moer. Na het inschakelen test de technicus de beweging, de ontgrendeling en alle veiligheidsvoorzieningen.
Technische specificaties
| Parameter | Waarde |
|---|---|
| Model | TO6024HS |
| Motorspanning | 24 V DC |
| Maximaal / nominaal stroomverbruik | 5 A / 2,5 A |
| Maximaal / nominaal vermogen | 120 W / 60 W |
| Slag | 584 mm |
| Onbelaste snelheid | 0,016 m/s |
| Maximale / nominale kracht | 2 200 N / 1 200 N |
| Cycli per uur bij nominale kracht | 41 |
| Beschermingsgraad | IP44 |
| Bedrijfstemperatuur | −20 tot +50 °C |
| Isolatieklasse | F |
| Indicatieve levensduur | 80 000 tot 250 000 cycli, afhankelijk van de belasting |
| Afmetingen L × B × H | 1 200 × 128 × 150 mm |
| Gewicht van de motor | 15 kg |
