Snelle aandrijving NICE Hyke HK7024 HS
NIEUW| Beschikbaarheid van het product: | binnen 7 dagen | We verzenden goederen standaard binnen 7 dagen. |
|---|
binnen 7 dagen
€ 998,37 incl. btw
| Gewicht |
|---|
| 13 kg |
Beschrijving van het product Snelle aandrijving NICE Hyke HK7024 HS
NICE HYKE HK7024HS is een snelle knikarm- zelfremmende aandrijving voor één vleugel van een draaipoort. heeft een ingebouwde besturingseenheid; bij een dubbele draaipoort wordt deze aangevuld met HK7224HS.
De motor werkt op 24 V DC. De netspanning van 230 V AC wordt aangesloten op de geïntegreerde eenheid HK7024HS, niet rechtstreeks op de tweede motor. Dankzij de knikarm kan de motor ook worden gemonteerd wanneer het scharnier op een bredere ondergrond naar achteren is geplaatst, mits de positie en vrije ruimte overeenkomen met het montageschema. Bij een standaardmontage duurt een opening van 90° ongeveer 10 s.
| Snel navigeren | |
|---|---|
| Aandrijving kiezen | Accessoires |
| Montage | Arm en aanslagen |
| Aansluiten | Klemmen |
| Eerste ingebruikname | Programmeren |
| Diagnose | Resetten |
| Onderhoud | Levensduur |
| Specificaties | Handleiding PDF |
Aandrijving kiezen en limieten voor de poortvleugel
Voor HYKE HS gelden afzonderlijke maximumwaarden voor lengte 3 m en gewicht 270 kg. Deze waarden gelden niet tegelijkertijd: de toegestane combinatie wordt bepaald aan de hand van de grafiek. Volgens de grafiek geldt voor een vleugel van 3 m ongeveer 175 kg; voor een vleugel van 1,8 m ongeveer 260 kg. Een lengte van 3 m en een gewicht van 250 kg vormen daarom geen toegestane combinatie voor één vleugel. Een dichte vulling, wind, een slechte balans of weerstand tijdens het bewegen kunnen de limiet verder verlagen.

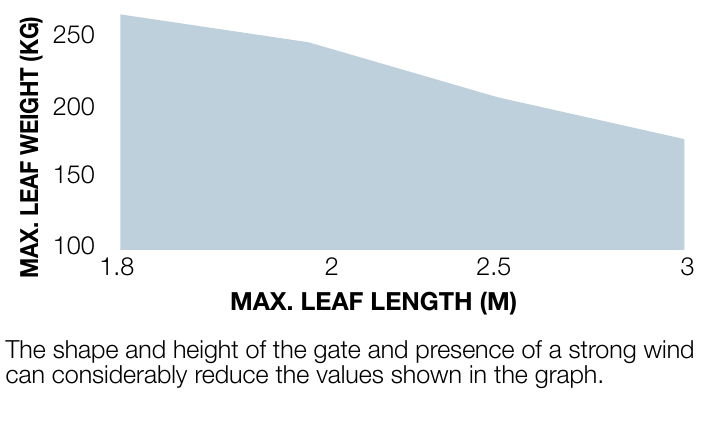

Op de grafiek staat de lengte van de vleugel horizontaal en het gewicht verticaal van één vleugel.
Met de verkorte arm is het bereik kleiner dan met de arm op volle lengte. Controleer vóór de keuze of de poort soepel beweegt, of de vleugel stevig is en of de arm veilig kan worden geplaatst. Er is één motor per vleugel nodig; twee motoren verhogen het toegestane gewicht van één vleugel niet.
Besturing en compatibele accessoires
| Wat | Waarom | Type |
|---|---|---|
| Motor en besturing | Eén motor per vleugel. Voeg voor de tweede vleugel toe: HK7224HS. |
|
| Radio-ontvanger | SM-connector in de besturingseenheid HK7024HS; kies een ontvanger die past bij de codering van de zender. | |
| Afstandsbediening | Koppel deze aan de gemonteerde ontvanger; alleen de frequentie bepaalt de compatibiliteit niet. | |
| Fotocellen | Veiligheidsvoorzieningen op BlueBUS; voer na toevoeging een inleerprocedure uit. | |
| Waarschuwingslamp | Geeft aan dat de poort beweegt. De FLASH-uitgang is 12 V DC / max. 21 W. | |
| Noodvoeding | Voor HK7024HS bij stroomuitval, na controle van de printplaat en connector. |
|
Montage en controle van de locatie

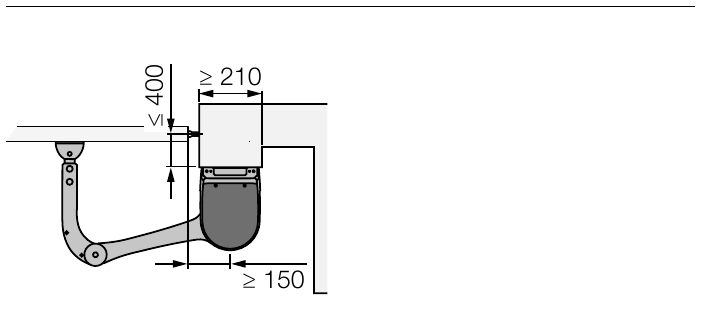

De ondergrond moet de beugel veilig kunnen dragen en de arm moet over het volledige traject vrij kunnen draaien. Reserveer voor de motor minimaal 210 mm ruimtebreedte. Bij de afgebeelde montage moet de afstand van de motoras tot het tegenoverliggende obstakel minimaal 300 mm zijn; meet de andere maat van 150 mm en de afstand van het scharnier volgens de betreffende tekening. Dit zijn geen universele afmetingen voor de kolom. Een scharnierafstand tot ongeveer 400 mm is alleen mogelijk bij een geometrie die overeenkomt met de tekening en de grafiek. Kies de ankers voor de console op basis van de werkelijke ondergrond; ze zijn niet inbegrepen bij de motor.

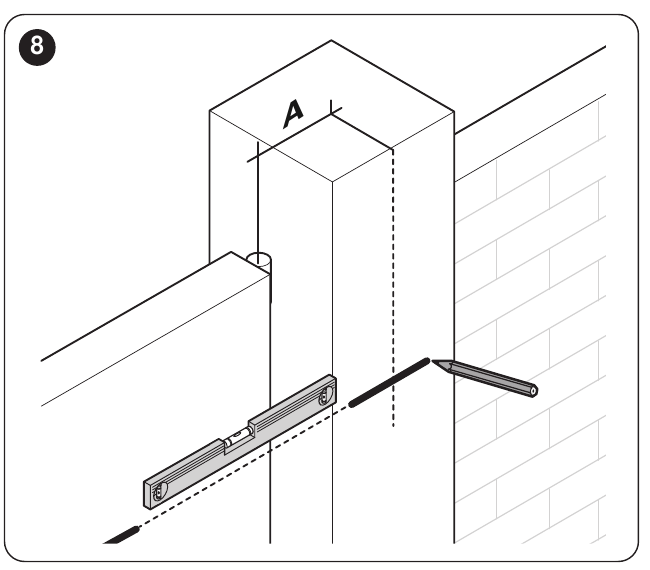

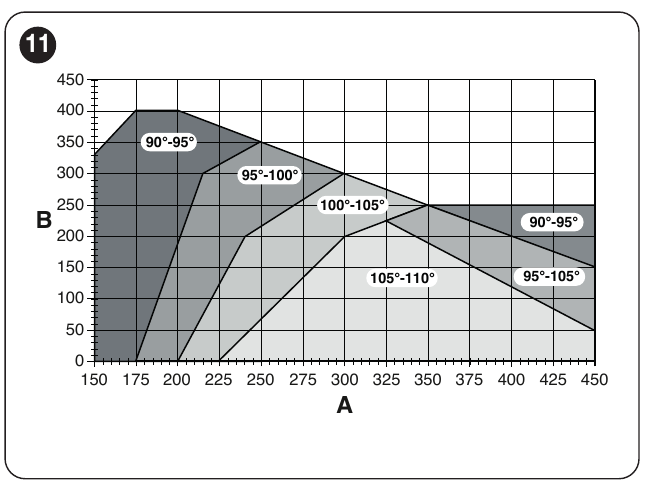

Meet vóór het boren de positie van de scharnieras, de console en de gewenste openingshoek. Gebruik voor de volledige arm de originele maattabel A/B; bevestig de vleugelconsole aan een stevig deel van het frame. Bij de volledige arm is de maximale openingshoek 110° volgens de montagetabel. Repareer een poort die aanloopt, vervormd is of geen stevige aanslagen heeft voordat u verdergaat.

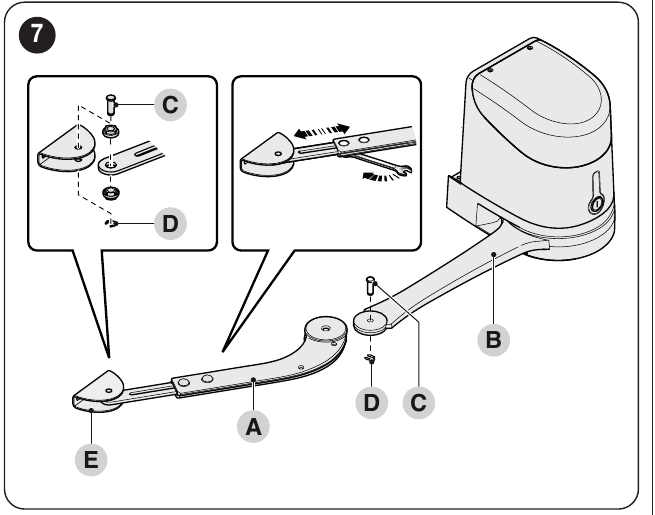

Volledige en ingekorte arm, eindaanslagen

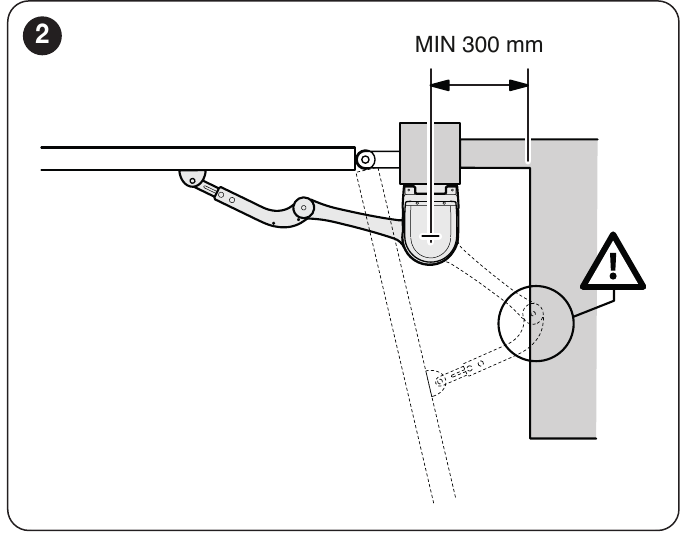

Meet bij een obstakel de vrije maat E. Gebruik de volledige arm bij E van minimaal 650 mm; kort hem bij E van 300–650 mm in volgens de montageprocedure. Een ingekorte arm beperkt de toegestane openingshoek en de combinatie van lengte en gewicht; baseer u bij deze opstelling op de grafiek en overschrijd de geplande openingshoek niet. Kort de arm in op de daarvoor aangegeven plaatsen van de originele arm, niet op basis van een schatting.
Stel na het bevestigen van de motor de arm en vleugelconsole af op het verste stevige bevestigingspunt, controleer of de arm goed in de eindpositie valt en stel de mechanische open- en dichtaanslagen in. Beweeg de poort met ontgrendelde motor met de hand over het volledige traject; de beweging moet soepel verlopen en zonder botsingen.
Elektrische aansluiting

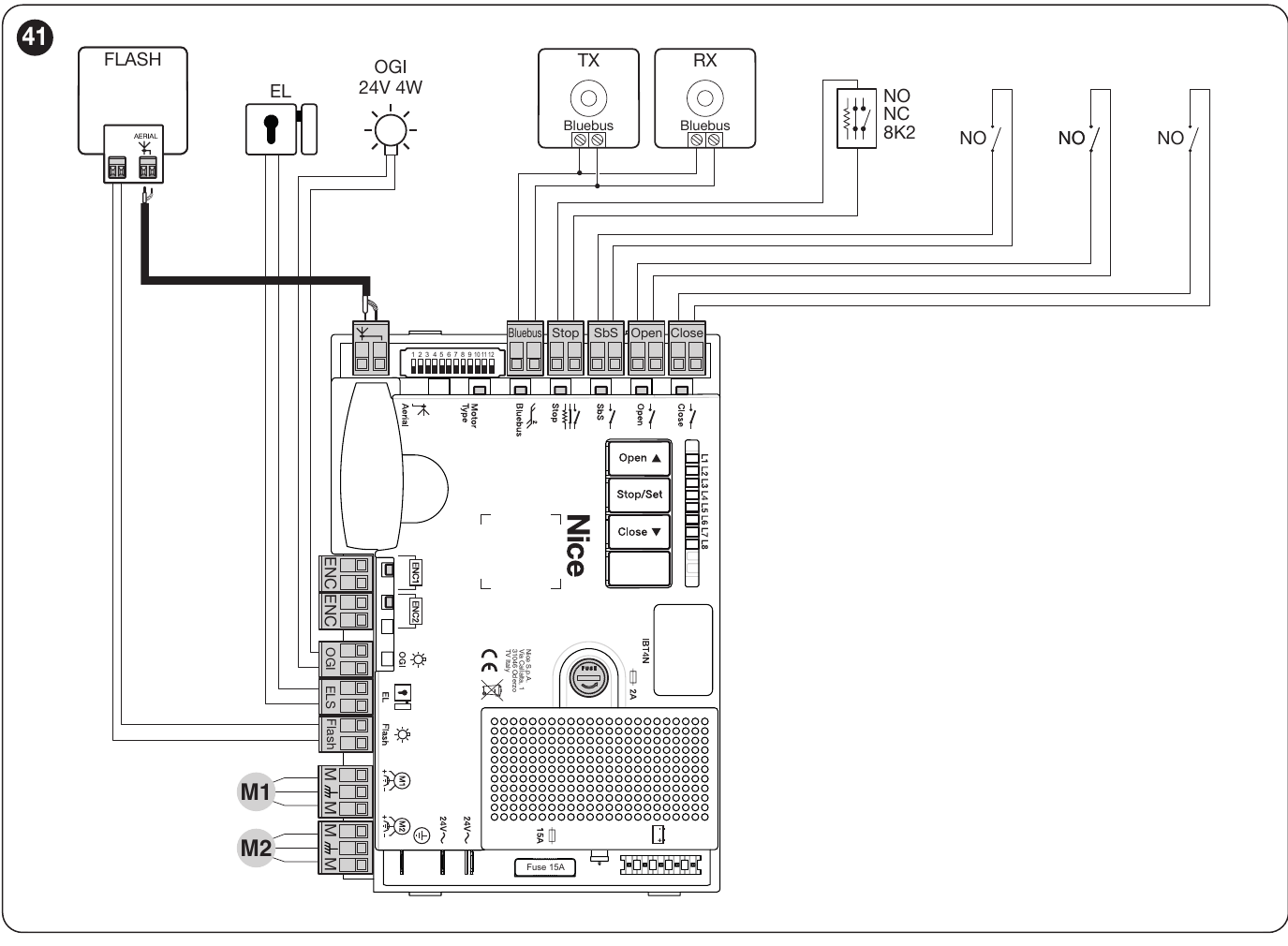

De geïntegreerde besturingsprint stuurt beide motoren aan. Bij een poort met één vleugel wordt de motor op M2 aangesloten; M1 blijft vrij. Bij twee vleugels is M1 de vleugel die als eerste sluit en M2 de tweede; sluit de bijbehorende encoders aan op ENC1/ENC2. Koppel tijdens werkzaamheden de netvoeding en de back-upvoeding los. Gebruik voor de tweede motor een kabel van 3 × 1,5 mm² tot 10 m en voor de encoder een kabel van 2 × 1 mm² tot 10 m; de gekozen route en aderdoorsnede moeten overeenkomen met de installatie.
Voeding van accessoires en polariteit
| Klemmen | Aansluiting |
|---|---|
| BlueBUS | Twee draden voor compatibele fotocellen; zonder polariteit. Voer het inleerproces opnieuw uit nadat u apparaten hebt gewijzigd. |
| SbS (+) en STOP (−) | Hulpvoeding 24 V DC, maximaal 200 mA tussen de op deze manier aangeduide klemmen van de geïntegreerde besturingsprint, zoals afgebeeld. Er staat ook spanning op in de stand-bymodus. Deze klemmen dienen ook als bedienings- en veiligheidsingang; de voeding van accessoires moet passen bij de aansluiting van de contacten. |
| STOP, SbS, OPEN, CLOSE | Potentiaalvrije contacten; STOP kan NO, NC of een weerstand van 8,2 kΩ zijn, afhankelijk van het inleerproces. Voor alleen het contact wordt geen +/− toegewezen. |
| ENC1 / ENC2 | Encoder van de betreffende motor; volg de handleiding zonder polariteit. |
| FLASH | 12 V DC, maximaal 21 W; kies een waarschuwingslamp die past bij de bedrijfsmodus en het stroomverbruik. Raad niet naar de polariteit van afzonderlijke, niet-gemarkeerde aansluitingen. |
| ELS / OGI | ELS: slot 12 V AC, maximaal 15 VA. OGI: signalering 24 V DC, maximaal 4 W. De functie van de uitgangen kan door programmering worden gewijzigd. |
Eerste ingebruikname en posities inleren

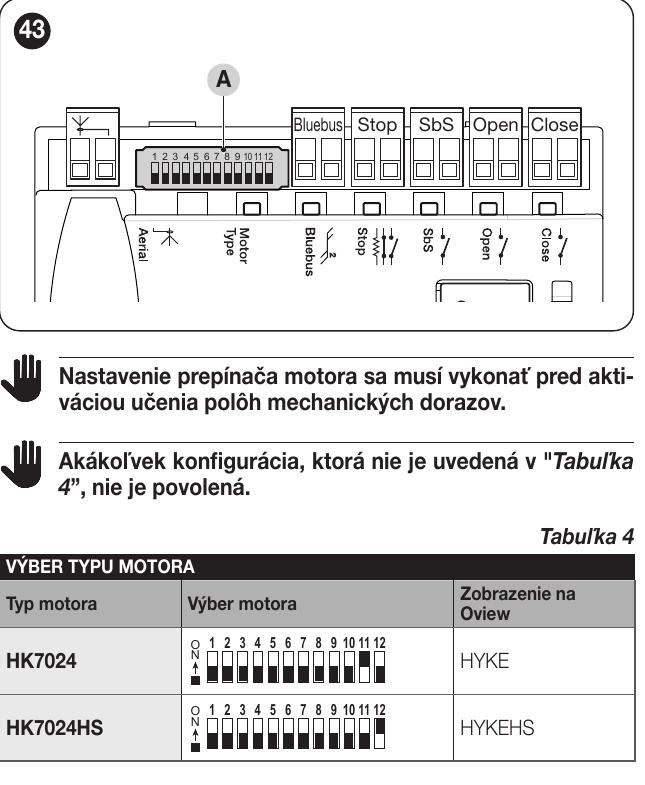

Stel op de HK7024HS-print het motortype in voordat u de posities inleert. Bij de 12-standenkeuzeschakelaar van de afgebeelde print staat stand 12 voor HYKE HS aan; de overige standen staan uit. Als uw besturingsprint een andere aanduiding of uitvoering heeft, volg dan de instellingen van de daadwerkelijk gemonteerde print.
- Controleer of de aansluiting correct is, de mechanische aanslagen zijn ingesteld en er voldoende vrije ruimte is. Zet de vleugel ongeveer halverwege het traject voordat u de spanning inschakelt.
- Na het inschakelen moet BlueBUS ongeveer eenmaal per seconde knipperen; de leds van de fotocellen reageren en FLASH blijft uit.
- Houd Open en Stop/Set tegelijk ongeveer 3 s ingedrukt, totdat L1 en L2 snel beginnen te knipperen. Na het inleren moet STOP branden en moeten L1/L2 uit zijn.
- Controleer of de motorinstelling op HS staat. Houd Stop/Set + Close ongeveer 5 s ingedrukt, totdat L3/L4 snel knipperen. De besturing sluit M1 langzaam, daarna M2, opent beide vleugels en sluit ze vervolgens snel. Bij één motor wordt M1 overgeslagen.
- Als de verkeerde vleugel als eerste beweegt of in de verkeerde richting beweegt, stop dan het inleren; een gekwalificeerde technicus moet de aansluiting van de motor en de bijbehorende encoder corrigeren en het inleren opnieuw uitvoeren. Als een fotocel of STOP wordt geactiveerd, wordt het inleren onderbroken.
- Controleer met enkele volledige cycli de bewegingsrichting, vertraging, aanslagen en alle veiligheidsvoorzieningen. Ook met de motor handmatig ontgrendeld moet de vleugel soepel kunnen bewegen.
Programmeren op de geïntegreerde besturingsprint
Eerste niveau: Houd Stop/Set ingedrukt totdat L1 begint te knipperen en laat de knop dan los; kies met Open/Close de led en schakel de status met Stop/Set om (snel knipperen = UIT, langzaam knipperen = AAN). Wacht na afloop 10 s. Laat tussen de knopbedieningen niet meer dan 20 s verstrijken.
| Led – functie | Status AAN / UIT |
|---|---|
| L1 – Automatisch sluiten | Sluit na afloop van de pauzetijd; UIT = halfautomatische werking. Fabrieksinstelling: UIT. |
| L2 – Sluiten na fotocel | Als automatisch sluiten is ingeschakeld, wordt de pauzetijd na activering van een fotocel verkort tot 5 s. Als automatisch sluiten is uitgeschakeld, activeert de fotocel dit met de geprogrammeerde pauzetijd. Fabrieksinstelling: UIT. |
| L3 – Altijd sluiten | Als de poort openstaat wanneer de voeding wordt hersteld, knippert de lamp na 10 s gedurende 5 s en sluit de poort daarna. Fabrieksinstelling: UIT. |
| L4 – Alles in stand-by | Schakelt BlueBUS en de meeste leds uit als er een minuut geen beweging is geweest. Fabrieksinstelling: UIT. |
| L5 – ELS-uitgang als verlichting | AAN verandert de elektrische vergrendeling in een comfortlicht. Fabrieksinstelling: UIT. |
| L6 – Vooraf knipperen | AAN activeert de waarschuwingslamp 3 s vóór de beweging. Fabrieksinstelling: UIT. |
| L7 – CLOSE als gedeeltelijke opening 1 | AAN wijzigt de functie van de CLOSE-ingang. Fabrieksinstelling: UIT. |
| L8 – OGI als onderhoudsindicator | AAN wijzigt de functie van de indicator voor een open poort. Fabrieksinstelling: UIT. |
Tweede niveau: Houd Stop/Set ingedrukt totdat L1 begint te knipperen en laat de knop dan los; kies met Open/Close de led van de ingang. Houd Stop/Set opnieuw ingedrukt; na ongeveer 3 s gaat de huidige waarde branden. Selecteer terwijl u Stop/Set ingedrukt houdt met Open/Close de led van de gewenste waarde; laat Stop/Set vervolgens los en wacht 10 s. De fabriekswaarden van deze besturingsprint zijn vetgedrukt.
| Ingangsled – parameter | Instellingsled – waarde |
|---|---|
| L1 – Pauzetijd | L1 5 s; L2 15 s; L3 30 s; L4 45 s; L5 60 s; L6 80 s; L7 120 s; L8 180 s. |
| L2 – Stap-voor-stapmodus | L1 O–S–Z–S; L2 O–S–Z–O; L3 O–Z–O–Z; L4 residentieel; L5 residentieel 2; L6 korte opdracht voor voetgangersopening; L7 aanwezigheid van een persoon; L8 automatisch openen en sluiten door de opdracht ingedrukt te houden. |
| L3 – Motorsnelheid | L1 zeer langzaam; L2 langzaam; L3 gemiddeld; L4 snel; L5 zeer snel; L6 zeer snel; L7 snel openen/langzaam sluiten; L8 zeer snel openen/gemiddeld sluiten. |
| L4 – Ontlasting na het sluiten | L1 geen; L2 niveau 1 ≈100 ms; L3 niveau 2; L4 niveau 3; L5 niveau 4; L6 niveau 5; L7 niveau 6; L8 niveau 7 ≈800 ms. |
| L5 – Motorkracht | L1 minimum; L2 niveau 2; L3 niveau 3; L4 niveau 4; L5 niveau 5; L6 niveau 6; L7 niveau 7; L8 maximum. |
| L6 – Voetgangers-/gedeeltelijke opening | L1 M2 1/4; L2 M2 1/2; L3 M2 3/4; L4 volledige M2; L5 beide vleugels 1/4 van de kleinere opening; L6 beide 1/2; L7 beide 3/4; L8 beide tot de kleinste van de aangeleerde hoeken. |
| L7 – Onderhoudswaarschuwing | L1 500; L2 1 000; L3 1 500; L4 2 500; L5 5 000; L6 10 000; L7 15 000; L8 20 000 bewegingen. |
| L8 – Storingsgeschiedenis | L1 laatste beweging; L2–L8 de op één na tot en met de op acht na laatste beweging. |
Diagnose
Bij een correcte werking knippert BlueBUS op de HK7024HS ongeveer één keer per seconde. Langzaam knipperende L1/L2 duiden op gewijzigde of niet ingeleerde apparaten; langzaam knipperende L3/L4 duiden op niet ingeleerde posities of een wijziging van de schakelaars na het inleren; leer de posities opnieuw in. Een uitgeschakelde STOP-led duidt erop dat een veiligheidsingang is geactiveerd. Let bij de tweede motor HK7224HS op deze signaleringen op de eerste aandrijving met besturingseenheid.
Bij een storing herhaalt het FLASH-lampje een groep korte knippersignalen en herhaalt deze na een pauze van 1 seconde. Tel het aantal knippersignalen in één groep.
| Aantal FLASH-knippersignalen | Wat controleren |
|---|---|
| 1 | BlueBUS-apparaat gewijzigd/losgekoppeld; herhaal na herstel het inleren van de apparaten. |
| 2 | Fotocel of obstakel in de lichtstraal. |
| 3 | Verhoogde bewegingsweerstand of krachtinstelling; controleer eerst het mechanisme. |
| 4 | STOP actief of een ingeleerde veiligheidsingang is gewijzigd. |
| 5 | Fout in de interne parameters van de besturingseenheid; wacht minstens 30 s en probeer de opdracht opnieuw. Blijft de fout bestaan, koppel dan de voeding los en sluit deze weer aan; neem bij herhaling contact op met de servicedienst. |
| 6 | Limiet voor opeenvolgende cycli of cycli per uur overschreden; wacht enkele minuten totdat de begrenzer een volgende beweging toestaat. |
| 7 | Storing in de elektrische circuits; wacht minstens 30 s en probeer de opdracht opnieuw. Neem contact op met de servicedienst als de storing aanhoudt nadat de voeding is hersteld. |
| 8 | Een andere continu actieve opdracht verhindert een nieuwe beweging; controleer de bedieningangen en de oorzaak van de vastgehouden opdracht. |
| 9 | De poort is met een opdracht geblokkeerd; hef de blokkering op met de daarvoor bestemde bedieningsopdracht. |
| 10 | De encoder heeft een obstakel of hoge wrijving gedetecteerd; controleer het bewegingspad van de vleugel. |
Instellingen herstellen
Houd op de geïntegreerde printplaat van de HK7024HS Open a Close, ingedrukt totdat L1 en L2 beginnen te knipperen en laat de knoppen daarna los. Hiermee worden de fabrieksinstellingen van de programmering hersteld; persoonlijke instellingen gaan verloren. Controleer na de reset de bedrading en de signalering op de printplaat; als de apparaten of posities opnieuw moeten worden ingeleerd, doe dit dan voordat u de aandrijving gebruikt.
Handmatige ontgrendeling en onderhoud
Ontgrendel bij stroomuitval de motor met de meegeleverde sleutel en de hendel die u 90° draait; verplaats de vleugel vervolgens met de hand. Vergrendel de motor opnieuw voordat u de automatisering weer gebruikt. Het onderhoud moet door een technicus worden uitgevoerd, uiterlijk na 6 maanden of 20 000 bewegingen: de technicus controleert slijtage, de bevestiging van de beugels, de aanslagen, de vrije beweging van de poort en de veiligheidsvoorzieningen.
Indicatieve levensduur

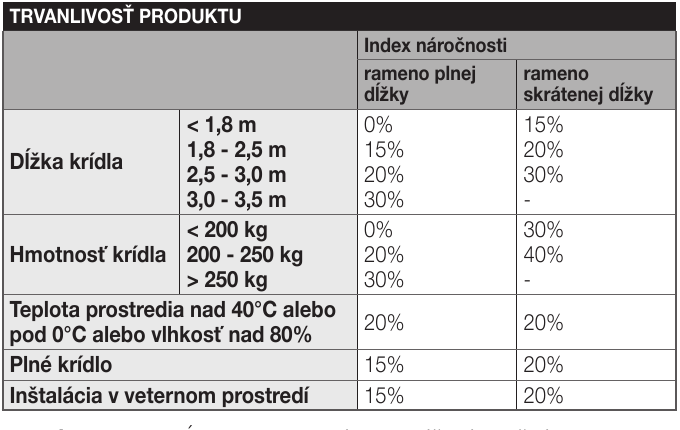

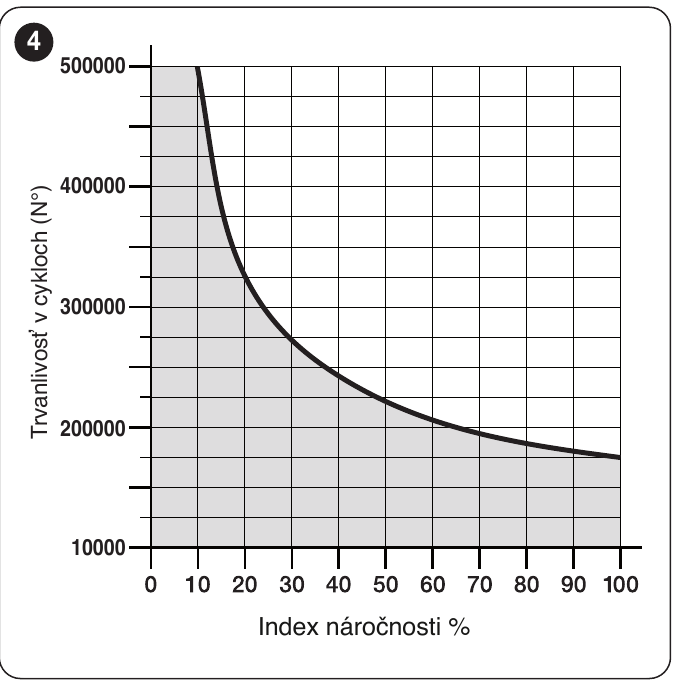

De belastingsindex is de som van de invloeden van lengte, gewicht, een volle of verkorte arm, temperatuur/luchtvochtigheid, een dicht paneel en wind. De waarden van de fabrikant zijn indicatief en vormen geen garantie voor het aantal cycli. Controleer eerst in de bovenstaande HYKE HS-grafiek of de combinatie van lengte en gewicht is toegestaan; gebruik daarna pas de index voor een indicatieve schatting van de levensduur. De grafiek met het aantal cycli is geen garantie.
| Eigenschappen van de complete automatisering | Index | Levensduurgrafiek |
|---|---|---|
|
| |
Technische gegevens en afmetingen
| Parameter | Waarde |
|---|---|
| Model | NICE HYKE HK7024HS |
| Toepassing | HighSpeed-knikarmaandrijving met geïntegreerde besturingseenheid voor één of twee vleugels. |
| Motorspanning | 24 V DC |
| Voeding | 230 V AC, 50/60 Hz naar de ingebouwde besturingseenheid; de motor werkt op 24 V DC. |
| Opgenomen vermogen / stroom | 300 W; 1,5 A aan de netingang. |
| Onbelaste snelheid | 2 omw./min; 90° in ongeveer 10 s bij een standaardmontage, zonder aanloop- en vertragingsfase. |
| Aanloopkoppel / nominaal koppel | 500 / 120 Nm. |
| Bedrijf | Maximaal 40 cycli/uur bij nominaal koppel; maximaal 7 min onafgebroken bedrijf. |
| Bedrijfstemperatuur | −20 tot +50 °C volgens de actuele catalogus. |
| Beschermingsgraad | IP54 bij een intacte behuizing. |

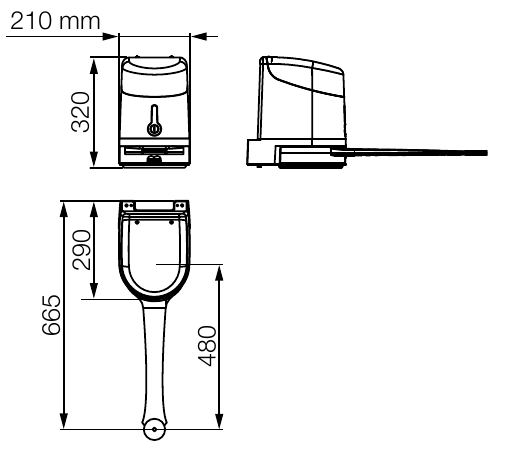

| Afmetingen van de motor | 290 × 210 × 320 mm. |
| Gewicht van de motor zelf | 10,5 kg. |
