Kit de motorisation pour portail coulissant jusqu’à 400 kg/6 m NICE NKSL400 (F)
| Disponibilité du produit : | En stock | Nous expédions généralement les marchandises dans les 24 heures. |
|---|
en stock
782,86 € TTC
| Poids |
|---|
| 17 kg |
Description du produit Kit de motorisation pour portail coulissant jusqu’à 400 kg/6 m NICE NKSL400 (F)

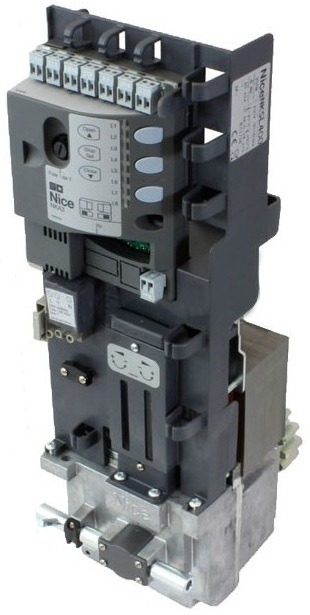

Le moteur électromécanique compact Nice NKSL400 convient aux portails coulissants jusqu’à 400 kg ou pour une largeur de passage de 6 m. Le moteur est sans capots, et convient à une installation directement dans le poteau du portail.
Avec ses dimensions de 131x135x405mm il convient à une installation encastrée dans un poteau de 150x150x4mm et de dimensions supérieures (voir le schéma).
Grâce aux butées de fin de course intégrées il n’est pas nécessaire d’installer des butées sur la crémaillère. Le réglage des butées est très rapide : il suffit d’effectuer une manœuvre avec le portail déverrouillé.
Le moteur peut être déverrouillé des deux côtés du poteau, ou à distance grâce aux accessoires NICE KIO et NICE KA1 également à distance.
Le moteur intègre également un capteur de température, et adapte automatiquement la force utilisée en fonction des variations de température ; par exemple, il l’augmente automatiquement lorsqu’il fait froid.
Le moteur est fourni avec une unité de commande NKA3R10 intégrée directement dans le moteur. Fonctions pratiques très appréciées de l’unité de commande :
- commande par télécommandes via un récepteur radio
- possibilité de programmer la fermeture automatique après un délai défini ou après le passage devant les cellules photoélectriques
- entrées pour l’ouverture, la fermeture et la commande pas à pas par câble
- sortie 24 V CC pour les accessoires
- durée d’ouverture partielle programmable pour l’accès piéton
- réglage de la force et de la vitesse
- déverrouillage du moteur en cas de coupure de courant
- possibilité de raccorder deux moteurs avec synchronisation automatique pour automatiser des portails coulissants à ouverture opposée.
Une alimentation de secours peut être raccordée au moteur en option NICE PS124, assurant plusieurs manœuvres même en cas de coupure de courant. Le boîtier du moteur offre suffisamment d’espace pour loger l’alimentation de secours.
En principe, l’unité de commande NKA3R10 est technologiquement très similaire à celle du moteur NICE Robus RB400.
La roue dentée du moteur a un module de crémaillère 4.
| Le kit comprend : | NICE-NKSL400-F | |||
|---|---|---|---|---|
 |
1 × | Moteur NICE Slight NKSL400 | NICE-NKSL400 | |
|
Moteur électromécanique NICE Slight SLH400 avec unité de commande NKA3R10, pour un portail d’un poids total maximal de 400 kg et un vantail d’une longueur maximale de 6 m. |
Détail  |
|||
 |
1 × | Télécommande NICE MYGO4 | NICE-MYGO4 | |
|
Télécommande à quatre boutons pour commander l’ouverture automatique du portail à distance. Elle permet de commander quatre appareils ou d’envoyer quatre types de commandes à un seul appareil. Compatible avec tous les moteurs NICE utilisant le code tournant O-Code (code de 72 bits offrant 4,7 quadrillions de combinaisons, ce qui le rend pratiquement impossible à pirater) et indiquant l’émission du signal à l’aide d’une LED. |
Détail |
|||
 |
1 × | Paire de cellules photoélectriques NICE Era Photocell EPMB | NICE-EPMB | |
|
Les cellules photoélectriques de sécurité s’installent de part et d’autre du passage. Elles créent un faisceau infrarouge qui, lorsqu’il est interrompu par une voiture ou un piéton, par exemple, envoie au moteur un signal lui demandant d’arrêter le mouvement du portail ou d’empêcher son ouverture. |
Détail |
|||
 |
1 × | Feu LED avec antenne NICE ELDC | NICE-ELDC | |
|
Lampe d’avertissement NICE LED flashing ELDC en polycarbonate résistant aux chocs, avec antenne intégrée pour augmenter la portée de la télécommande (jusqu’à 150 m). |
Détail |
|||
 |
1 × | Récepteur NICE OXIBD | NICE-OXIBD | |
|
Récepteur radio pour télécommandes. |
Détail |
|||
 |
1 × | Notice de montage NICE Slight NKSL400 | ||
|
Notice de montage pour une installation réussie, avec schémas illustrant le câblage et instructions de programmation et d’appairage des télécommandes. |
Télécharger |
|||
| 1 × | Accessoires de montage | |||
|
Composants de montage du moteur |
||||
 |
4 × | Crémaillère avec renfort métallique | LZ-1-1 | |
|
Le portail coulissant, équipé d’une crémaillère fixée rigidement, est entraîné par le pignon du moteur via un engrenage à crémaillère. |
Détail |
|||
Accessoires recommandés :
- Photocellules NICE Era Photocell EPMB ou EPSB (version slim)
- Commandes NICE idéalement des gammes MYGO, Era One ou Era Inti
- Crémaillère dentée avec renfort en acier

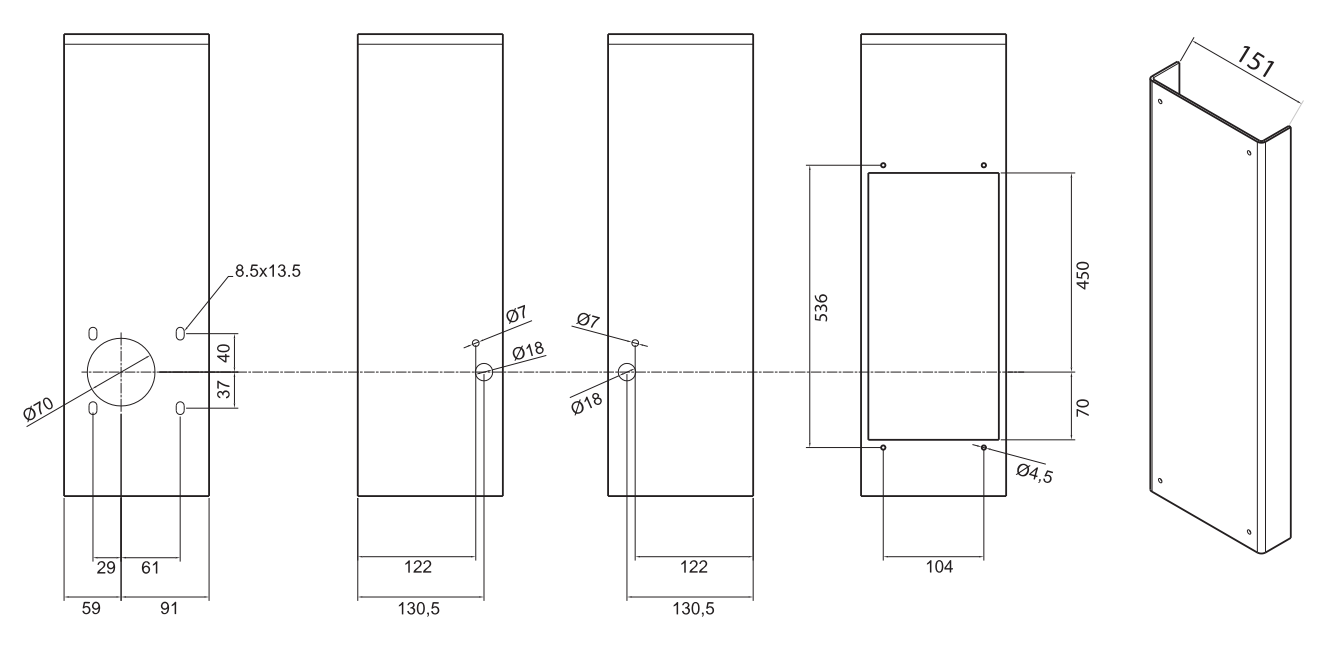

Schéma de découpe du poteau :
Même si cela paraît compliqué au premier abord, ce n’est pas si terrible : dans le profilé carré de 150x150, on découpe par l’avant une ouverture de 7 cm de diamètre pour le pignon, ainsi que quatre autres trous pour fixer l’automatisme. À l’arrière, on découpe une ouverture carrée pour faire passer l’automatisme et y accéder, et éventuellement, sur les côtés, des trous pour le déverrouiller. L’ouverture découpée à l’arrière est recouverte d’une tôle pliée aux dimensions nécessaires. Consultez les schémas de situation du profilé carré :
360° :
Notice de l’automatisme NICE Naked Sliding NKSL400
| Notice de l’automatisme NICE Naked Sliding NKSL400 |
