Kit de motorisation pour portail jusqu’à 500 kg/7 m NICE Robus Hi-Speed RB500 HS (D)
| Disponibilité du produit : | remplacé | Ce produit n’est plus fabriqué, mais il a heureusement été remplacé par un modèle plus récent. |
|---|
Description du produit Kit de motorisation pour portail jusqu’à 500 kg/7 m NICE Robus Hi-Speed RB500 HS (D)
Remplacement disponible !
Le kit avec motorisation rapide pour portails coulissants NICE Robus Hi-Speed RB500 HS (D) a été remplacé par un kit avec un modèle de motorisation plus récent, NICE Robus Hi-Speed RBS600 HS (D).
Le moteur NICE Robus Hi-Speed RB500 HS est conçu pour le déplacement rapide de portails coulissants jusqu’à 500 kg et une largeur de passage jusqu’à 7 m. Vitesse de déplacement du portail jusqu’à 26,4 m/min.
Il est équipé d’un interrupteur électromécanique d’arrêt. Le moteur est irréversible.
| Le kit comprend : | NICE-RB500-HS-D | |||
|---|---|---|---|---|
 |

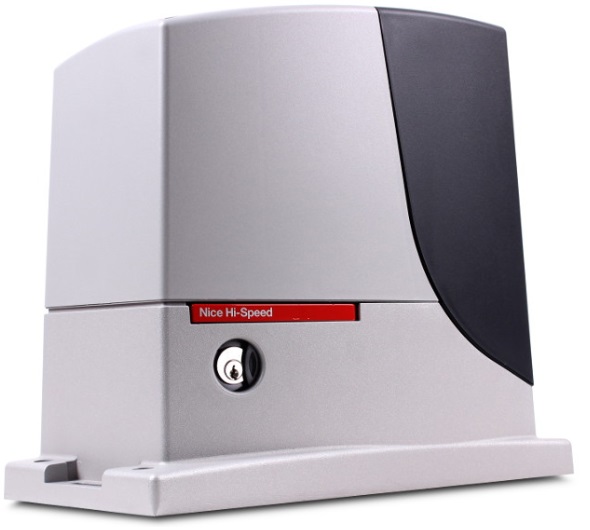

1 × | NICE Robus Hi-Speed RB500 HS | NICE-RB500-HS | |
|
La motorisation électromécanique NICE Robus RB500-HS, équipée de l’unité intégrée RBA3/HS, est conçue pour l’ouverture rapide de portails d’un poids total maximal de 400 kg et d’un vantail de 7 m de long. |
Détail  |
|||
 |
1 × | Télécommande NICE MYGO4 | NICE-MYGO4 | |
|
Télécommande à quatre boutons pour l’ouverture automatique du portail à distance. Elle permet de commander quatre appareils ou d’envoyer quatre types de commandes à un seul appareil. Compatible avec toutes les motorisations NICE utilisant le code tournant O-Code (code de 72 bits offrant 4,7 quadrillions de combinaisons, ce qui rend son piratage pratiquement impossible) et doté d’un voyant LED indiquant l’émission du signal. |
Détail |
|||
 |
1 × | Paire de cellules photoélectriques NICE Era Photocell EPMB | NICE-EPMB | |
|
Les cellules photoélectriques de sécurité s’installent de part et d’autre du passage. Elles créent un faisceau infrarouge qui, lorsqu’il est interrompu par exemple par une voiture ou un piéton, envoie à la motorisation un signal lui demandant d’arrêter le portail ou d’empêcher son ouverture. |
Détail |
|||
 |
1 × | Feu clignotant LED avec antenne NICE ELDC | NICE-ELDC | |
|
Feu clignotant NICE LED flashing ELDC en polycarbonate résistant aux chocs, avec antenne intégrée pour augmenter la portée de la télécommande (jusqu’à 150 m). |
Détail |
|||
 |
1 × | Récepteur NICE OXIBD | NICE-OXIBD | |
|
Récepteur du signal radio des télécommandes. |
Détail |
|||
 |
2 × | Clé de déverrouillage | ||
|
En cas de coupure de courant, elle permet de déverrouiller la roue dentée de la motorisation afin de manœuvrer le portail manuellement en le poussant ou en le tirant. |
||||
 |
1 × | Manuel d’installation NICE Robus RB500-HS | ||
|
Manuel d’installation pour une pose réussie, avec schémas de câblage illustrés et instructions de programmation et d’appairage des télécommandes. |
|
|||
 |
2 × | Butée de fin de course (gauche + droite) | ||
|
Les butées de fin de course se fixent sur la crémaillère et servent à délimiter la course du portail. |
||||
| 1 × | Accessoires de montage | |||
|
Composants pour le montage de la motorisation : vis de réglage en hauteur, platine de montage, caches de fixation et butées pour le capteur de la motorisation. |
||||
Caractéristiques de la motorisation NICE ROBUS RB500-HS
Compacte, sûre et pratique, cette motorisation convient parfaitement à un usage privé comme professionnel. Carter résistant aux chocs, corps en alliage d’aluminium avec revêtement époxy.
La motorisation convient à l’automatisation d’un portail coulissant pesant jusqu’à 500 kg et doté d’un vantail de 7 m de long. Ces valeurs sont valables dans les conditions définies par le fabricant, notamment en ce qui concerne les conditions météorologiques, les écarts de température, la rigidité du portail et surtout sa facilité de mouvement. Ces conditions ne sont pas toujours réunies, ou ne peuvent pas être maîtrisées ; nous recommandons donc d’utiliser idéalement la motorisation NICE Robus RB500 pour des portails correspondant à 80 % de ces valeurs. Consultez le chapitre « Choisir une motorisation » pour plus d’informations.
Une technologie très conviviale BlueBUS permet d’alimenter et de commander jusqu’à 7 paires de cellules photoélectriques à l’aide d’un câble à deux conducteurs.
Le capteur de température ajuste la force de traction de la motorisation en fonction des conditions climatiques. La motorisation est également équipée d’une protection thermique.
Vitesse, force et temps de pause avant fermeture automatique réglables, et bien d’autres fonctions ; voir Programmation.
Diagnostic à l’aide du feu clignotant.
La roue dentée module 4 est compatible avec la crémaillère proposée dans notre catalogue.
Fonctionnement de la motorisation Robus 500HS « Unité esclave » assure la synchronisation automatique de deux moteurs. Cela permet d’automatiser deux portails coulissants se faisant face et s’ouvrant en sens opposés.
La motorisation NICE Robus RB500HS est une motorisation électromécanique adaptée aux conditions climatiques de la Slovaquie et conforme à toutes les normes européennes de sécurité.
Caractéristiques techniques de la motorisation NICE ROBUS RB-500-HS
| Alimentation | (Vac 50 Hz) | 230 |
| Puissance absorbée | (VA) | 450 |
| Indice de protection | (IP) | 44 |
| Cycles de fonctionnement | (cycles/h) | 20 |
| Vitesse | (m/s) | 0,4 |
| Couple maximal | (Nm) | 18 |
| Poids maximal du portail | (kg) | 500 |
| Température de fonctionnement | (°C) | -20 à +50 |
| Classe d’isolation | 1 | |
| Module de denture | 4 |
Accessoires compatibles avec la motorisation NICE Robus RB-500-HS
| Quoi | Pourquoi | Type | Dans le kit ? |
|---|---|---|---|
| Feu clignotant | Le feu clignotant signale le mouvement du portail en clignotant ; il est adapté aux sorties où la visibilité est réduite. Il intègre également une antenne, ce qui augmente la portée de la télécommande. | - Lucy (LUCYB) - Moonlight (MLBT) - Era Light (ELB) |
Oui, ELB. |
| Cellules photoélectriques | Lors de la fermeture, elles détectent les obstacles et arrêtent le mouvement : le portail ne heurtera ni voiture ni personne. | - MoonBUS (MOFB) - Era Photocell (EPMB) |
Oui, EPMB. |
| Émetteur |
Pour commander le portail à distance. |
- Era One (ON2E, ON4E) |
Oui, ON2E. |
| Récepteur | Indispensable pour commander le portail à distance. | - OXI - SMXI |
Oui, OXI. |
| Antenne | Pour améliorer la portée de la télécommande. | - intégrée au feu clignotant LUCYB, MLBT - antenne seule ABFKIT |
Dans le feu clignotant. |
| Clavier | Si vous oubliez votre télécommande, si de nombreux véhicules ou visiteurs passent chez vous, ou si vous ne souhaitez pas donner une télécommande à chacun ni ouvrir le portail manuellement. | - MOTXR (sans fil) | Non. |
| Sélecteur à clé | Pour commander le portail à l’aide d’une clé, via un sélecteur relié par câble à la motorisation et installé à l’endroit de votre choix. | - MOSE | Non. |
| Crémaillère | Indispensable au fonctionnement de la motorisation : sans crémaillère, le moteur ne peut pas entraîner le portail. | - en nylon LZ-1 avec renfort en acier - en acier LZ-2 |
Non. |
Pour en savoir plus sur la motorisation, consultez la page dédiée à la motorisation NICE ROBUS 500HS.
