NICE Spinbus SN6031 - motorisation seule pour portes de garage
| Disponibilité du produit : | La vente est terminée | Malheureusement, ce produit n’est plus disponible à la livraison. Cela ne signifie pas qu’il ne sera plus jamais disponible, mais sa remise en vente n’est pas prévue pour le moment. |
|---|
Description du produit NICE Spinbus SN6031 - motorisation seule pour portes de garage
Motor NICE Spinbus SN6031 est conçu pour les portes de garage sectionnelles jusqu’à une surface de 13,5m2, ou portes de garage basculantes débordantes jusqu’à une surface de 12,8m2, ou portes de garage basculantes non débordantes jusqu’à 10,9m2. Quelle est la différence ? Il est doté d’un interrupteur mécanique d’arrêt. Le moteur est nonréversible. Caractéristiques techniques détaillées ». Télécharger la notice ».
(Ce moteur est-il adapté à mes besoins ?)
Comparez avec d’autres moteurs :
| « Moteur moins puissant | Moteur plus puissant » |
|---|---|
|
|
|
Ce produit, le moteur seul pour porte de garage NICE Spinbus SN6031 (notre code NICE-SN6031), comprend :
- un moteur électromécanique NICE Spinbus SN6031 sans unité de commande SNA3. Le moteur est fourni sans récepteur radio (si vous souhaitez commander la porte par télécommande, il faut acheter un récepteur séparément, par exemple SMXI, ou OXI).
- notice d’installation
Kits à prix avantageux comprenant le moteur NICE Spinbus SN6031 :
| Kit moteur avec accessoires » |
|---|
|
Moteur Spinbus SN6031, unité de commande SNA3, récepteur SMXI, télécommande FLO2RE, rail de guidage SNA30. |
Ce moteur est compact, sûr et pratique, idéal pour un usage privé ou professionnel. Boîtier en plastique résistant avec éclairage intégré.
Le moteur convient à l’automatisation d’une porte de garage dont la surface du tablier peut atteindre 13,5m2 pour une porte de garage sectionnelle, 12,8m2 pour une porte de garage basculante débordante, ou 10,9m2 pour une porte de garage basculante non débordante. Types de portes de garage. Ces valeurs s’appliquent dans les conditions définies par le fabricant, notamment en matière d’intempéries, d’écarts de température, de rigidité de la porte et, surtout, de facilité de déplacement de celle-ci. Ces conditions ne peuvent pas toujours être réunies ni maîtrisées ; nous recommandons donc d’utiliser idéalement le moteur NICE Spinbus SN6031 avec des portes de garage correspondant à 80% de ces valeurs. Consultez le chapitre Choisir un moteur pour plus d’informations.
Une technologie très conviviale BlueBUS permet d’alimenter et de commander jusqu’à 6 paires de photocellules à l’aide d’un câble à deux conducteurs. L’entraînement comprend également une protection thermique.
Réglable vitesse, force et durée de pause de la fermeture automatique de l’entraînement et bien plus encore, voir Programmation.
Diagnostic à l’aide de du feu clignotant.
En cas de coupure de courant, il est possible de débrayer la motorisation et de manœuvrer le portail manuellement. Il est également possible de raccorder à la motorisation une batterie de secours NICE PS124, qui permet d’effectuer plusieurs manœuvres en cas de coupure de courant.
L’unité de commande de la motorisation dispose d’une entrée programmable, à laquelle peuvent être raccordés un feu clignotant, un indicateur de portail ouvert, une serrure électromécanique ou une serrure électromagnétique.
La motorisation NICE Spinbus SN6031 est une motorisation électromécanique adaptée aux conditions climatiques de la Slovaquie et conforme à toutes les normes européennes de sécurité.
Accessoires compatibles avec la motorisation NICE Spinbus SN6031
Nous vous recommandons également d’acheter des accessoires en option compatibles avec la motorisation, ou de choisir l’un de nos kits déjà assemblés et proposés à un prix avantageux:
| Quoi | Pourquoi | Type |
|---|---|---|
| Feu clignotant | Le feu clignotant signale le mouvement du portail par des flashs — idéal pour les sorties à visibilité réduite. Il intègre également une antenne, ce qui augmente la portée de la télécommande. | |
| Photocellules | Lors de la fermeture, elles détectent les obstacles et arrêtent le mouvement : le portail ne heurtera ni les véhicules ni les personnes. | - MoonBUS (MOFB) |
| Émetteur |
Pour commander le portail à distance. |
- FloR (Flo2R-s, Flo4R-s) |
| Récepteur | Indispensable pour commander le portail à distance. | - OXI - SMXI |
| Antenne | Pour augmenter la portée de la télécommande. | - intégrée au feu clignotant LUCYB, MLBT - antenne ABFKIT seule, ou ABF |
| Clavier | Si vous avez oublié votre télécommande, si de nombreux véhicules ou visiteurs se présentent chez vous, ou si vous ne souhaitez pas distribuer une télécommande à chacun ni ouvrir le portail à chaque fois. | - MOTXR |
Notice de la motorisation NICE Spinbus SN6031
Téléchargez ici la notice de la motorisation NICE Spinbus SN6031 :
Notice de la motorisation NICE Spinbus SN6031
NICE Spinbus SN6031 en bref
NICE Spinbus est une gamme de motorisations irréversibles à engrenages électromécaniques pour portes de garage. Elles sont fournies sans unité de commande. L’unité de commande compatible est SNA3. Les unités de commande sont équipées d’un connecteur SM pour récepteurs radio NICE SMXI, ou NICE OXI. Raccordements électriques des appareils externes (cellules photoélectriques, feu clignotant, etc.) ont été, sur la gamme NICE Spinbus des automatismes pour portes de garage simplifiés grâce à la technologie BlueBUS, qui permet de raccorder plusieurs appareils à un connecteur commun à l’aide d’un seul câble à deux conducteurs, sans même devoir respecter la polarité. La commande automatique dépend de l’alimentation électrique, mais en cas de coupure de courant, il est bien sûr possible de débrayer le motoréducteur et de manœuvrer le portail manuellement. Il est également possible d’acheter en option une batterie de secours NICE PS124, qui permet de commander le mouvement de l’automatisme du portail même en cas de coupure de courant.
Choix de l’automatisme : l’automatisme NICE Spinbus SN6031 convient-il à mon portail ?
Chaque portail possède son propre système de construction (sectionnel, basculant, ...) et sa surface et chaque automatisme a ses limites. Les types de portes de garage suivants sont couramment disponibles sur le marché :

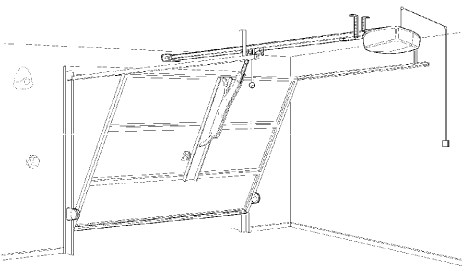

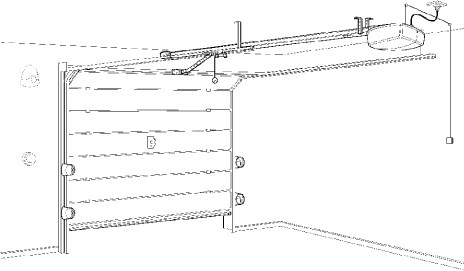

| Porte de garage sectionnelle | Porte de garage basculante non débordante * |
|---|---|
 |
 |

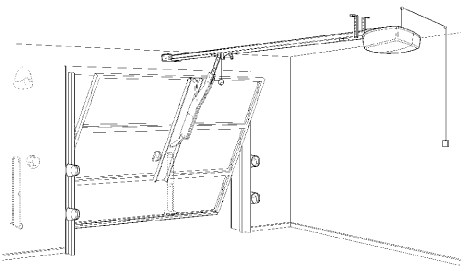

| Porte de garage basculante débordante | |
| sans ressorts* | avec ressorts |
 |
 |
* Pour automatiser une porte de garage basculante non débordante ou une porte basculante débordante sans ressorts, il est nécessaire d’installer sur la porte bras oscillant NICE SPA5.
L’automatisme NICE Spinbus SN6031 peut, avec les accessoires appropriés, être utilisé pour les surfaces et dimensions de vantail suivantes selon le type de porte :
| Sectionnelle | Basculante débordante |
Basculante non débordante |
|
|---|---|---|---|
| max. 13,5m2 | max. 12,8m2 | max. 10,9m2 | |
| Rail de guidage 3m |
2,4m × 5,0m |
2,8m × 4,2m |
2,2m × 4,2m |
| Rail de guidage 4m | 3,4m × 3,5m | 3,5m × 3,4m | 3,2m × 2,9m |
En principe, la dimension du vantail détermine le nombre maximal de cycles par heure ainsi que le nombre de cycles consécutifs, c’est-à-dire la durée pendant laquelle l’automatisme peut fonctionner. Une force (un poids) plus élevée réduit encore ce nombre de cycles en pourcentage, en raison des contraintes accrues exercées sur l’automatisme, et détermine également la vitesse maximale autorisée pour la charge considérée. L’automatisme est équipé d’un dispositif (protection thermique) qui mesure à la fois la température du moteur et la température ambiante, et réduit en conséquence le nombre de cycles possibles :
| Nombre de cycles/heure Nombre de cycles consécutifs |
Force nécessaire pour soulever le vantail* | ||||
| Jusqu’à 250N | 250–400N | 400–500N | 500–650N | ||
|---|---|---|---|---|---|
|
H
|
Jusqu’à 2m |
20 |
16 |
9 |
5 |
| 2–2,5m | 15 7 |
12 6 |
7 3 |
4 2 |
|
| 2,5–3m | 12 5 |
10 4 |
6 2 |
3 1 |
|
| 3–3,5m | 10 4 |
8 3 |
5 2 |
2 1 |
|
* 1 kg = 9,81 N, c’est-à-dire que la force nécessaire pour soulever le vantail peut également être exprimée en kilogrammes en la divisant par 9,81. Par exemple 500 N équivaut à environ 51 kg.
Installation de l’automatisme NICE Spinbus SN6031
La méthode d’installation de l’automatisme varie selon les conditions d’installation. Pour un portail d’une hauteur maximale de 2,5 m, on utilise un rail de guidage de 3 m ; pour un portail d’une hauteur maximale de 3,5 m, on utilise un rail de guidage de 4 m. Le rail de guidage peut également être installé sur des consoles fixées au plafond, ou être ancré directement au plafond à l’aide des attaches NICE SNA16.
Câblage

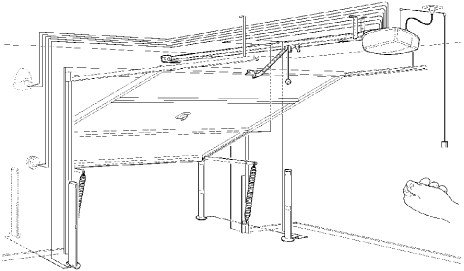

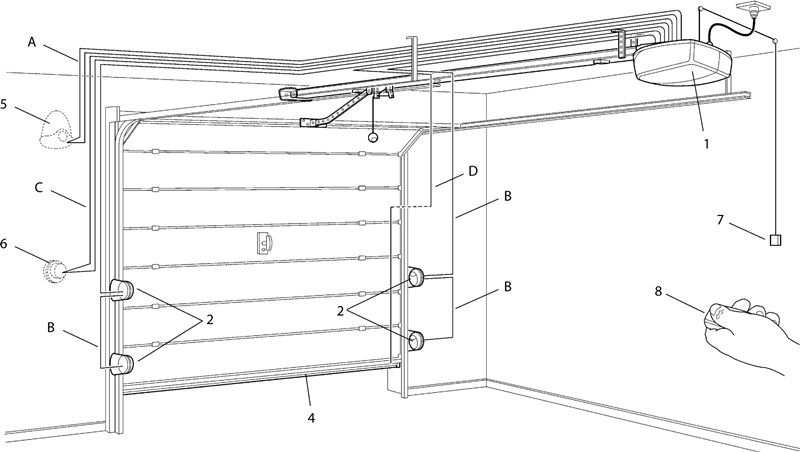

La configuration de câblage type (facultative) de l’automatisme et de ses accessoires est la suivante pour chaque type de portail :
| Porte de garage sectionnelle | |
|---|---|
 |
|

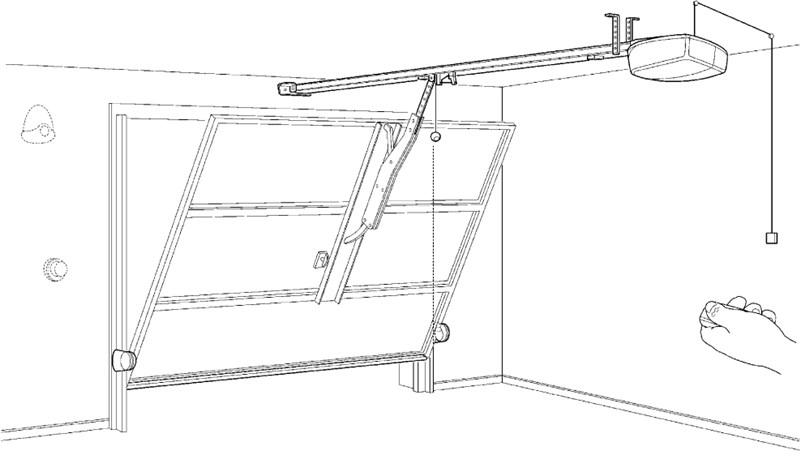

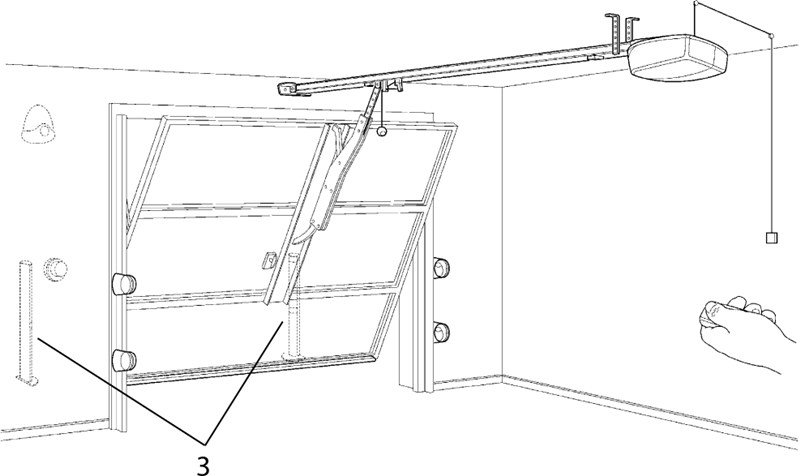

| Porte de garage basculante débordante* | Porte de garage basculante non débordante* |
 |
 |
* Pour automatiser une porte de garage basculante non débordante ou une porte basculante débordante sans ressorts, il est nécessaire d’installer sur la porte le bras oscillant NICE SPA5.
Liste des accessoires
|
|
Liste des câbles
| Fonction | Type | Longueur max. |
|---|---|---|
| A. Feu clignotant avec antenne |
2×0,5mm2 |
20m 20m (moins de 5m recommandé) |
| B. Cellules photoélectriques | 2×0,5mm2 | 30m, au-delà de 30m : 2×1mm2 |
| C. Sélecteur à clé | 4×0,5mm2 | 50m (ou 2 pièces de 2×0,5mm2) |
| D. Barre palpeuse | 2×0,5mm2 | 30m |
Installation de l’automatisme NICE Spinbus SN6031
L’installation mécanique de l’automatisme se compose de trois étapes :
- Conditions préalables au montage
- Assemblage du rail de guidage
- Fixation de l’automatisme au rail assemblé
- Fixation du rail avec l’automatisme au plafond
0. Conditions préalables au montage

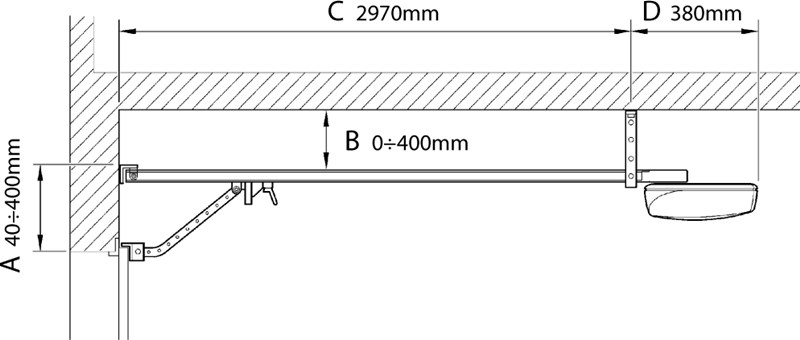

I. L’installation de l’automatisme nécessite un certain espace, notamment pour le rail de guidage. Vous devez disposer :
- d’une longueur de garage suffisante (C+D) pour installer l’automatisme (environ 3,5m pour un rail de 3m, environ 4,5 pour un rail de 4m),
- d’un espace entre le point le plus haut de la porte et le plafond (A) d’au moins 4cm et de 40cm au maximum
- et la distance maximale entre le rail de guidage et le plafond (B) doit être de 40cm (une distance inférieure convient également ; le montage directement au plafond est même possible).
Voir l’illustration pour mieux comprendre :

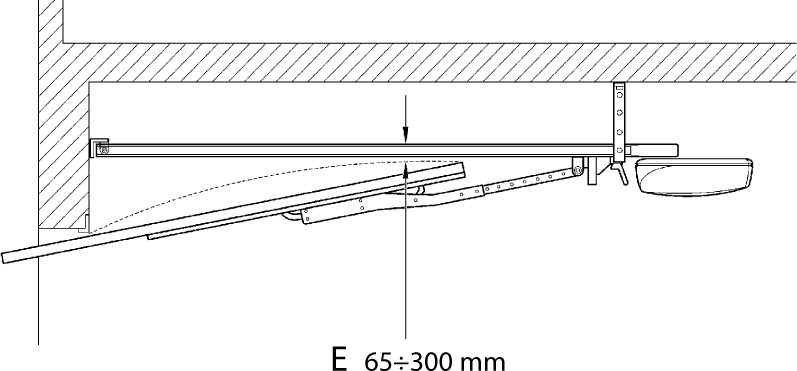

| II. Il faut également prévoir de l’espace pour installer le corps de l’automatisme : | III. Dans le cas d’une porte de garage basculante, lors de l’ouverture, l’écart entre le dessous du rail de guidage et le point le plus haut du vantail en mouvement (E) doit être d’au moins 6,5cm et de 30cm au maximum : Dans le cas d’une porte de garage basculante, lors de l’ouverture, l’écart entre le dessous du rail de guidage et le point le plus haut du vantail en mouvement (E) doit être d’au moins 6,5cm et de 30cm au maximum : |
 |
 |
Attention : si les conditions ci-dessus ne sont pas remplies, l’automatisme NICE Spinbus SN6031 ne peut pas être installé ; il faudra éventuellement trouver une autre solution de fixation.
1. Assemblage du rail de guidage
Consultez les instructions correspondant au rail dont vous disposez :
| NICE SNA3X (3x1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|

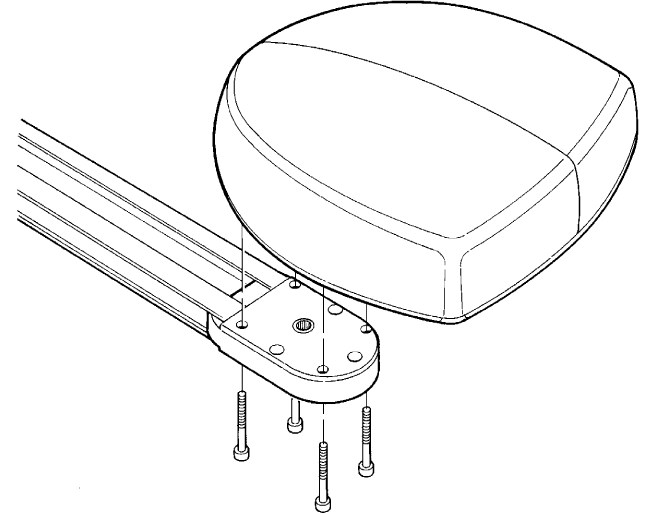

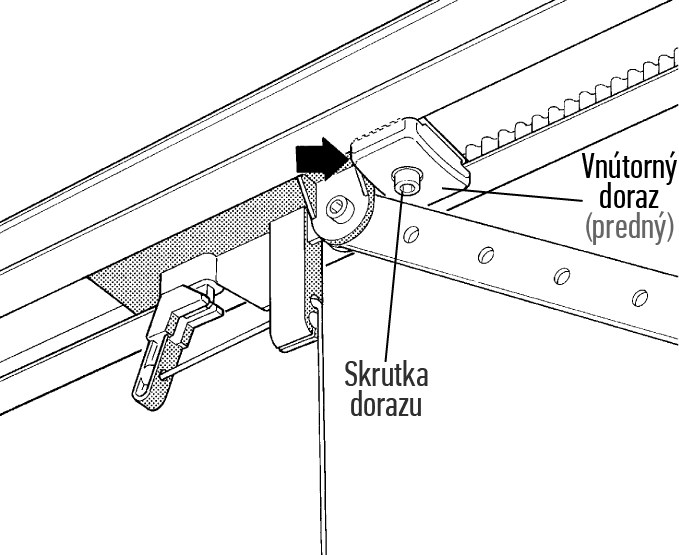

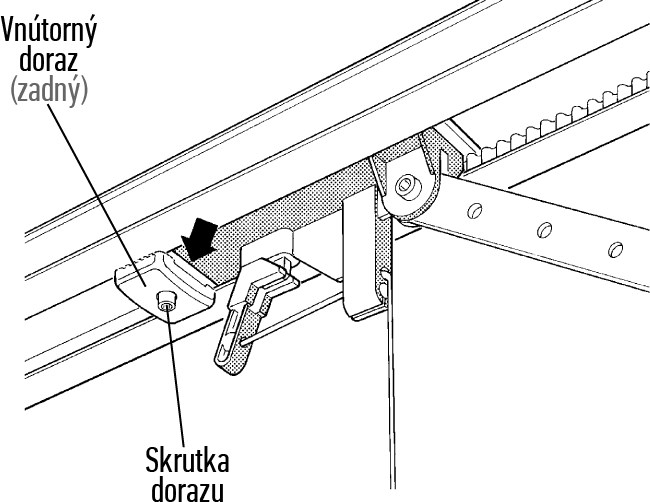

2. Fixation du moteur sur le rail assemblé

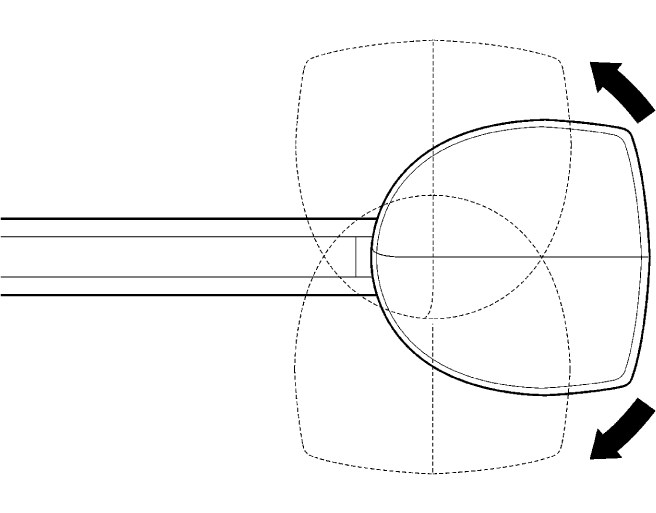

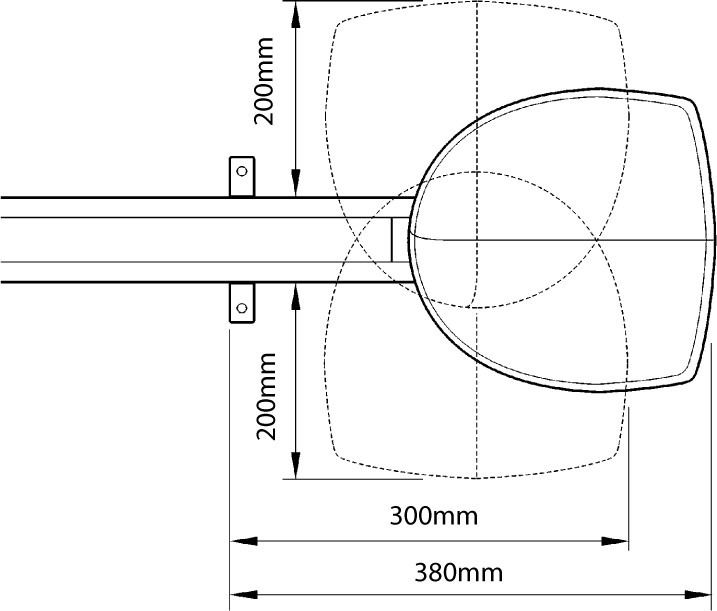

| 1. Vous pouvez fixer le moteur de trois façons, selon l’emplacement qui convient le mieux à l’espace disponible. | 2. Fixez le moteur à la tête de transmission à l’aide des quatre vis 6,3x38 fournies. |
|---|---|
 |
 |

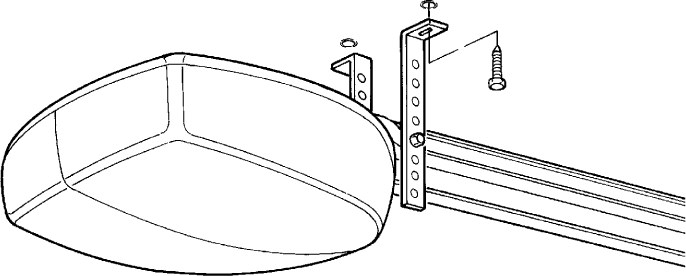

3. Fixation du rail avec le moteur au plafond

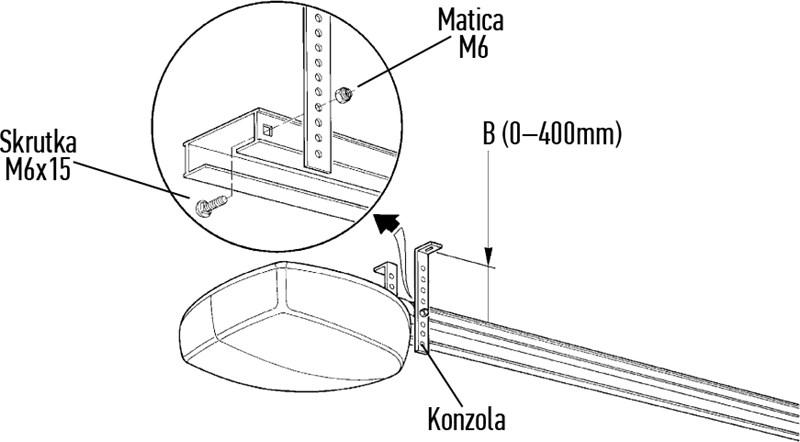

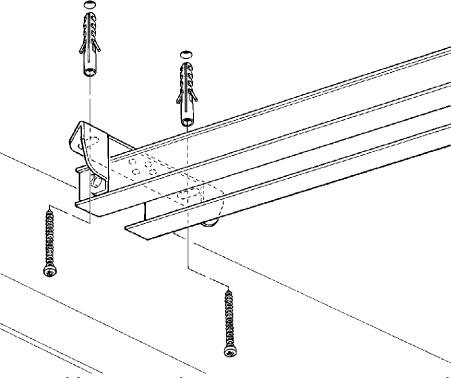

En fonction des valeurs mesurées du déport du rail par rapport au plafond et au haut de la porte, marquez deux trous de montage exactement au centre de la porte. Selon le support, vous pouvez fixer la patte avant :

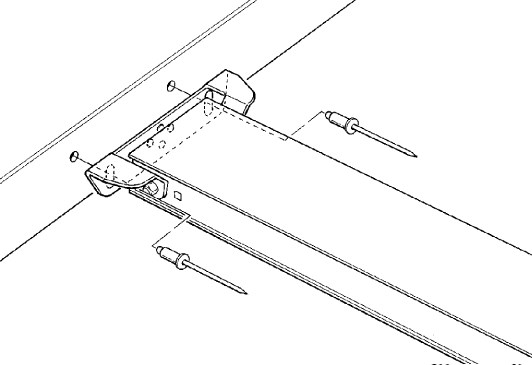

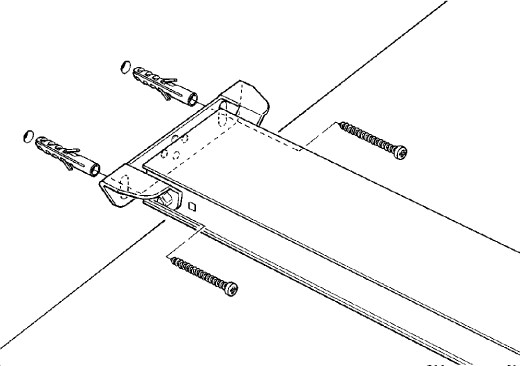

| Sur un profilé, vous pouvez utiliser des rivets. | Dans un mur, vous pouvez utiliser des chevilles et des vis. | Si la configuration le permet, vous pouvez également fixer le rail directement au plafond. |
|---|---|---|
 |
 |
 |

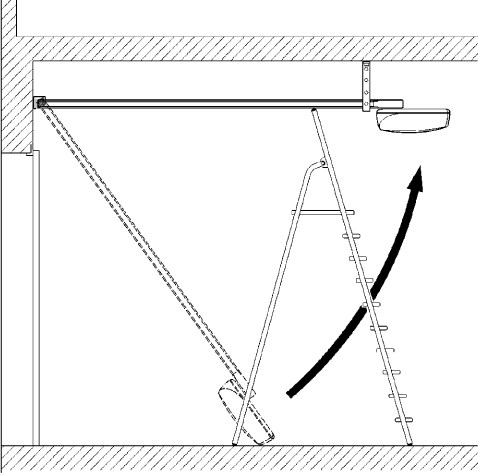

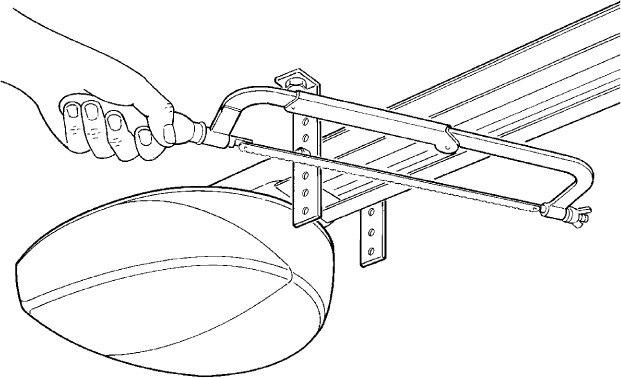

Après avoir percé les trous de montage, fixez la patte avant. Laissez l’autre extrémité du rail avec le moteur au sol, puis procédez comme suit :
Programmation du moteur

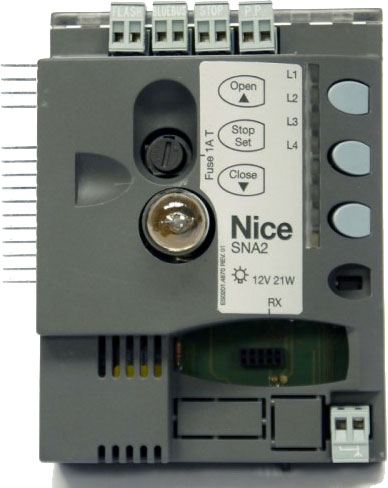

La procédure de programmation du moteur dépend de la centrale de commande fournie. Les centrales de commande suivantes sont compatibles avec le moteur NICE Spinbus SN6031 :
| SNA3 |
|---|
|
|
Déverrouillage du moteur NICE Spinbus SN6031
En cas de coupure de courant, vous ne pourrez pas commander la porte à l’aide de la télécommande. Il est donc possible de déverrouiller le moteur à l’aide du levier de déverrouillage et de déplacer la porte manuellement :

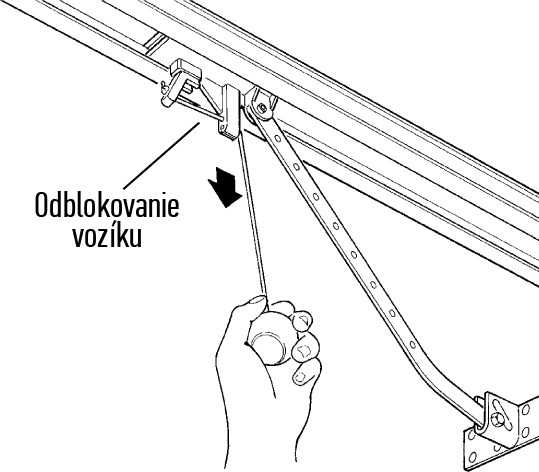

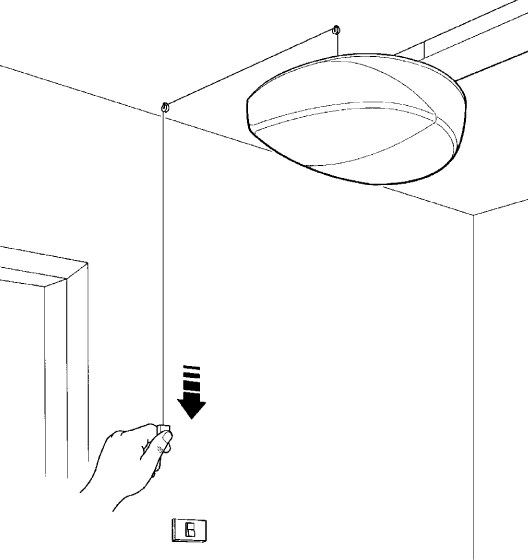

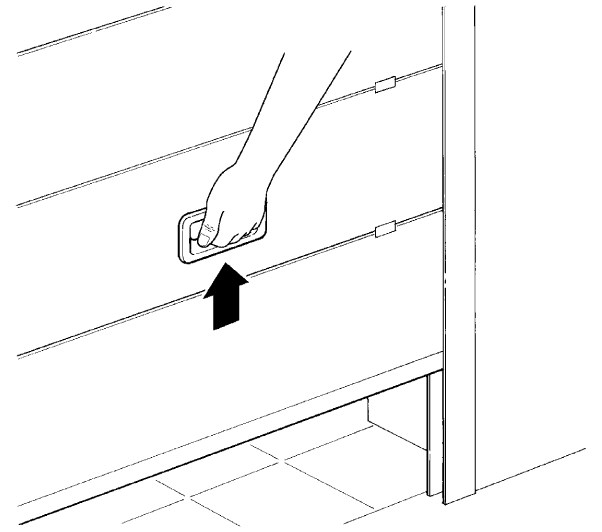

| 1. Tirez sur le levier de déverrouillage du chariot. | 2. Déplacez le tablier. |
|---|---|
 |
 |
Remplacement de l’ampoule du moteur NICE Spinbus SN6031
Avant de procéder au remplacement, débranchez le moteur de l’alimentation électrique et suivez les étapes ci-dessous :

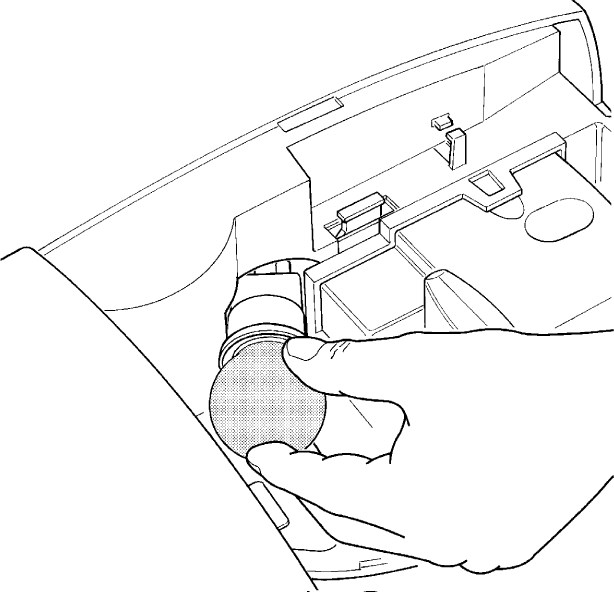

| 1. Appuyez sur le cache blanc et faites-le pivoter. | 2. Dévissez l’ancienne ampoule. Vissez ensuite une nouvelle ampoule 230 V 60 W avec culot E27. |
|---|---|
 |
 |
Caractéristiques techniques de l’automatisme NICE Spinbus SN6031
| Modèle | NICE Spinbus SN6031 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Description du type | Motoréducteur électromécanique pour l’automatisation de portes de garage à usage résidentiel. Fourni sans unité de commande. L’unité de commande adaptée est SNA3. | ||||||||||
| Pignon | Diamètre : 9,5 mm Nombre de dents : 28 Compatible avec les rails : SNA3X, SNA30, SNA6 |
||||||||||
| Couple [Force] |
14,4 Nm [800 N] - nécessaire pour le démarrage du tablier |
||||||||||
| Couple nominal [Force nominale] |
7,2 Nm [420 N] - nécessaire pour maintenir le tablier en mouvement |
||||||||||
| Vitesse | 0,20 m/s | ||||||||||
| Vitesse nominale | 0,08 m/s | ||||||||||
| Limite de cycles consécutifs | 50 cycles/jour (l’unité de commande limite leur nombre en fonction des restrictions, voir Choix de l’automatisme) | ||||||||||
| Limite de fonctionnement | 3 minutes (l’unité de commande limite la durée en fonction des restrictions, voir Choix de l’automatisme) | ||||||||||
| Alimentation | 230 V (+10 % -15 %) 50/60 Hz | ||||||||||
|
Puissance absorbée |
250 W (moins de 2,2 W en veille) | ||||||||||
| Classe d’isolation | 1 - mise à la terre obligatoire | ||||||||||
| Alimentation de secours | possibilité d’acheter et d’installer en option une batterie de secours NICE PS124 | ||||||||||
| Éclairage | Ampoule 230 V 60 W, culot E27 | ||||||||||
| Sortie pour feu clignotant |
Selon la sortie programmée :
|
||||||||||
| Sortie BlueBUS | une sortie pour 6 appareils BlueBUS | ||||||||||
| Entrée STOP | pour contacts normalement ouverts, normalement fermés et dispositifs à résistance constante de 8,2 KΩ | ||||||||||
| Entrée PAS À PAS (P.P., commande pas à pas) | normalement ouverte (la fermeture déclenche la commande «Commande pas à pas") | ||||||||||
| Récepteur radio | sans récepteur, connecteur « SM » pour récepteurs NICE SMXI, NICE OXI etc. | ||||||||||
| Entrée antenne | 52 Ω pour câble coaxial RG-58 (ou équivalent) | ||||||||||
| Fonctions de programmation | 4 fonctions activables/désactivables (Programmation de niveau I.) 4 fonctions réglables (Programmation de niveau II.) |
||||||||||
| Fonctions d’auto-évaluation |
|
||||||||||
| Température de fonctionnement | -20 °C à +50 °C | ||||||||||
| Utilisation en milieu salin, acide ou potentiellement explosif | non | ||||||||||
| Indice de protection | IP40 - usage intérieur ou extérieur bien abrité | ||||||||||
| Dimensions | 311×327×105 (l×L×H) | ||||||||||
| Poids | 4,1 kg |
