Raccordement d’un récepteur externe d’une autre marque à une motorisation NICE Robus et Run
Un récepteur externe d’une autre marque nécessite généralement une alimentation et une sortie de relais. Les motorisations Robus et Run fournissent du courant continu de 24 V, et la sortie de relais se raccorde à la même entrée qu’un bouton-poussoir filaire.
Étape 1. Alimentation du récepteur externe
Si vous devez raccorder à la motorisation des dispositifs supplémentaires nécessitant une alimentation externe (par ex. récepteur externe, éclairage de signalisation, sélecteur à clé, cartes magnétiques, etc.), raccordez le dispositif comme indiqué sur l’illustration. La tension fournie est de 24 V CC, de -30 % à +50 %, avec un courant maximal de 100 mA.
(NICE RBA3) (NICE RBA3R10)
Étape 2. Entrée de relais
Le relais se raccorde à l’entrée SBS (repérée P.P. sur les anciens modèles de centrales). Vous pouvez également raccorder le relais à l’entrée OPEN et utiliser la fonction de fermeture automatique. Dans ce cas, le récepteur externe ne fera qu’ouvrir le portail ; la fermeture automatique le refermera après une temporisation.
Il faut ensuite effectuer sur la motorisation Robus l’étape « Détection des dispositifs raccordés à la motorisation » : procédure :
Étape 3. Détection des dispositifs raccordés à la motorisation
Après chaque raccordement, débranchement ou modification du câblage des accessoires sur les entrées BlueBUS et STOP il faut effectuer la phase de détection des accessoires.
- Appuyez sur les boutons «Open» et «Stop/Set» et maintenez-les enfoncés
- Dès que les témoins se mettent à clignoter rapidement, L1 et L2, relâchez les boutons
- Attendez quelques secondes, le temps que la centrale de commande termine la procédure de détection des dispositifs.
- Si tout s’est déroulé correctement, la LED STOP doit rester allumée et les témoins L1 et L2 doivent s’éteindre. Il se peut également que les témoins L3 et L4, si vous n’avez pas encore effectué la phase de détection de la longueur du vantail.

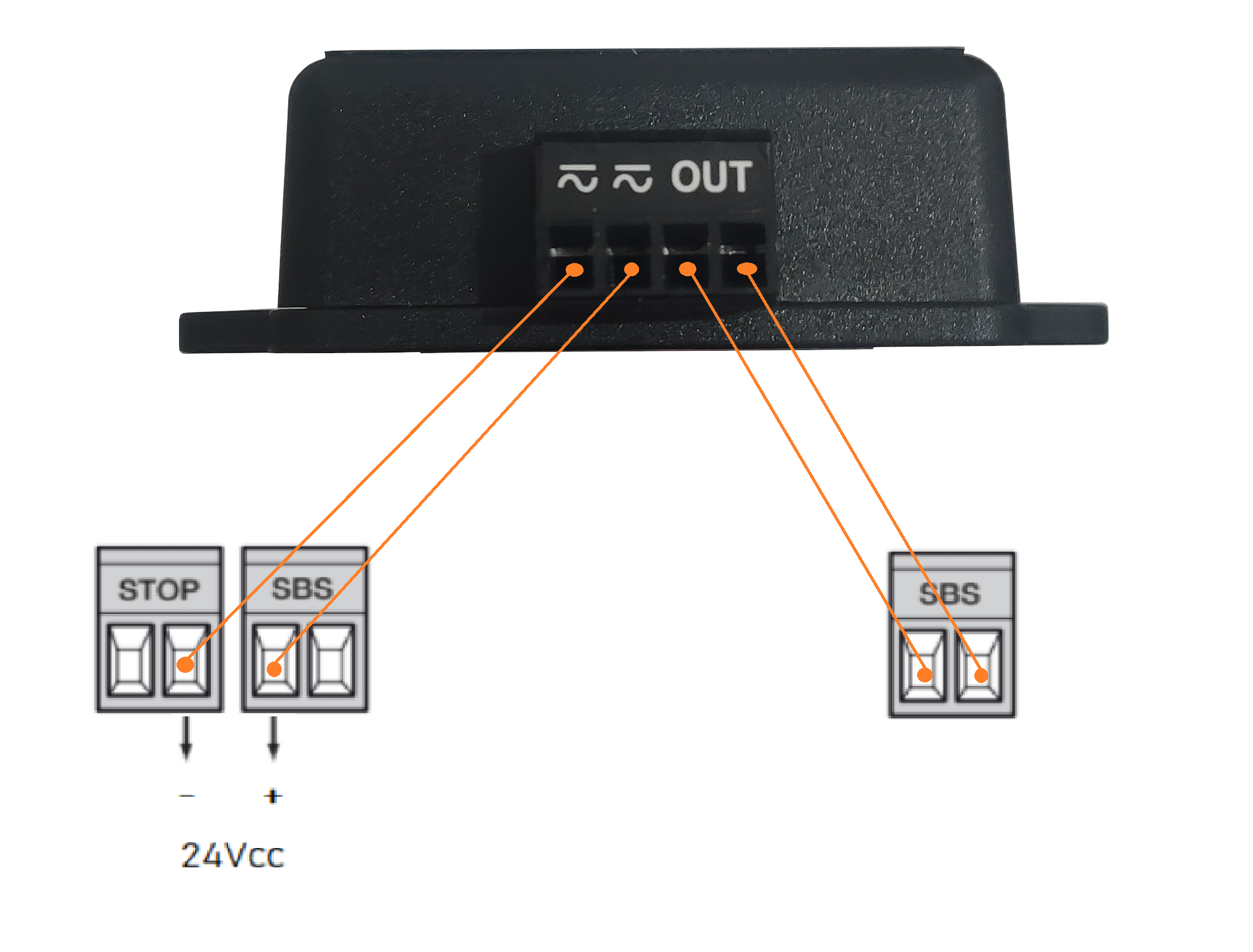

Exemple de raccordement du module GSM GSM-05 à la centrale de commande NICE RBA3R10 (motorisation NICE ROBUS) :

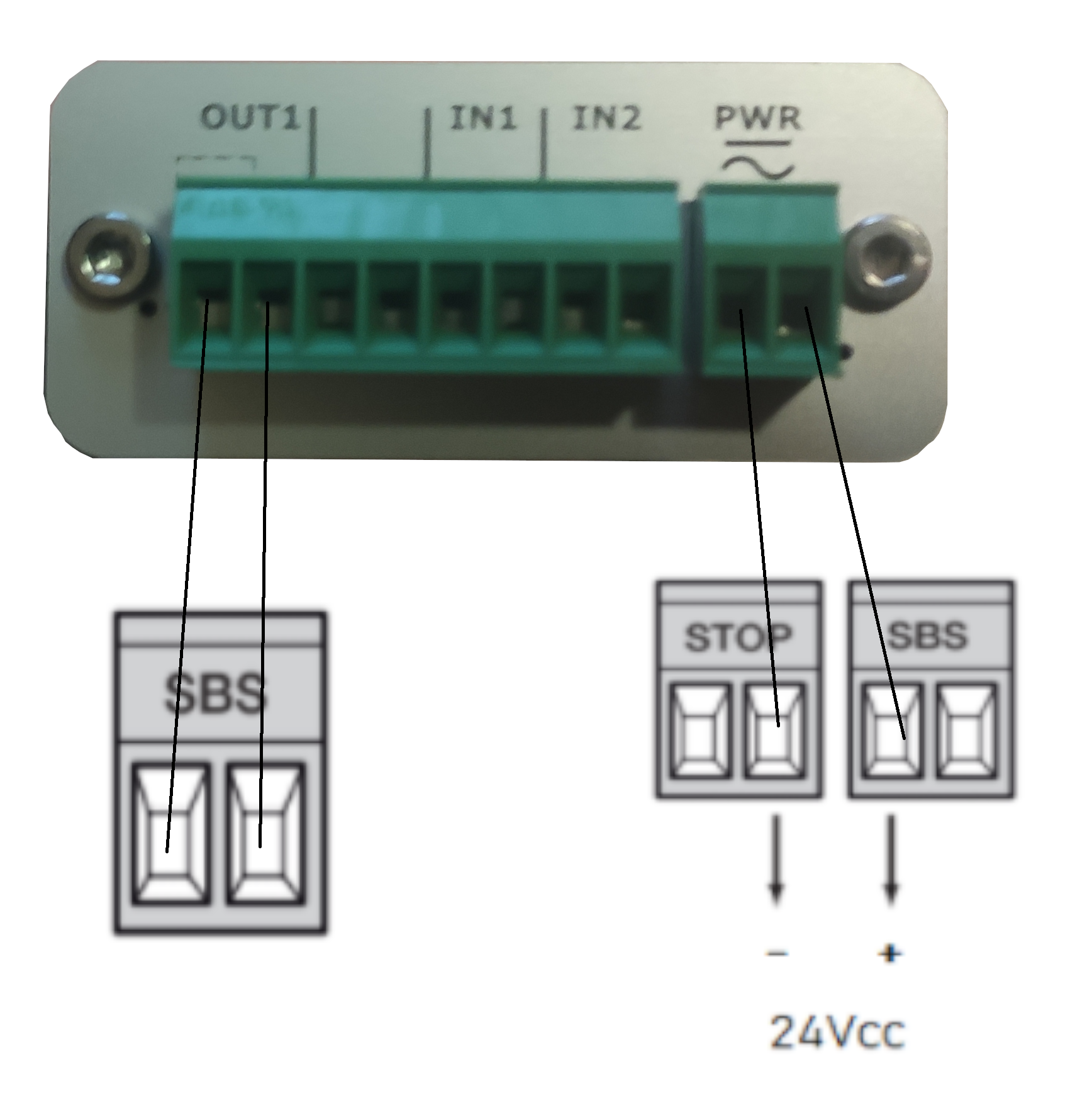

Exemple de raccordement du module GSM GSM LITE 3+ à la centrale de commande NICE RBA3R10 (motorisation NICE ROBUS) :
