Réinitialisation des centrales Nice


Avant de procéder à la réinitialisation, vous pouvez essayer de :

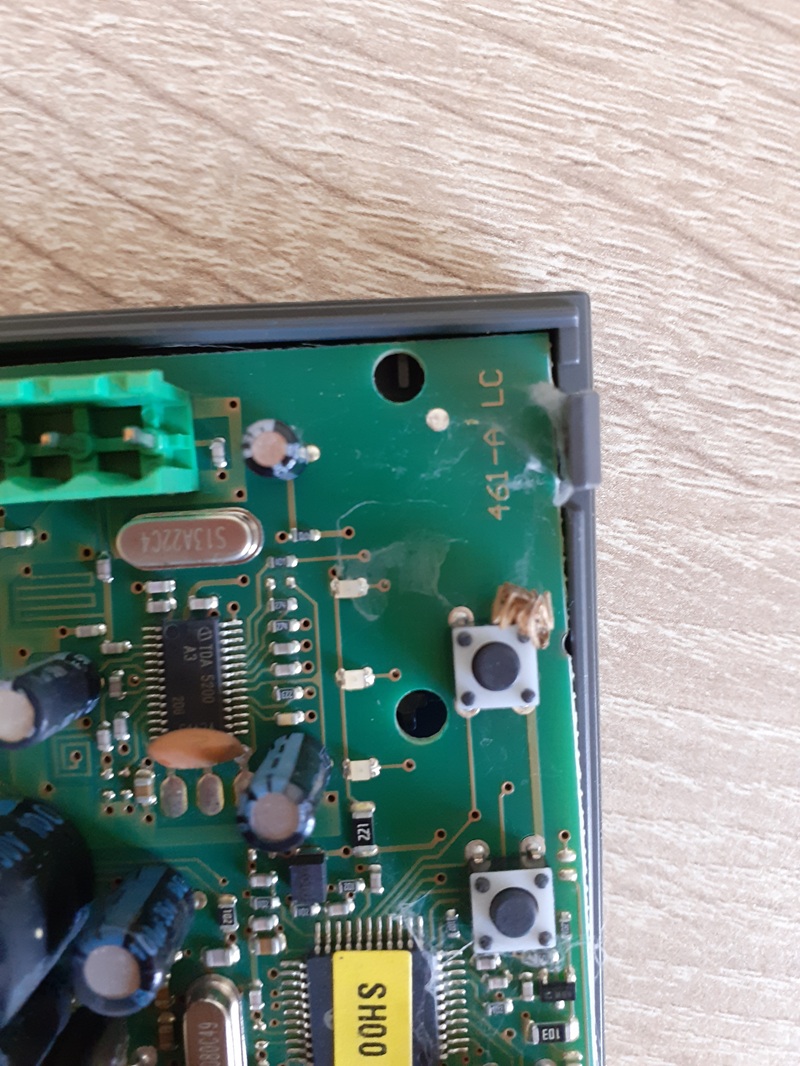

  • nettoyer la motorisation, l’unité de commande et les photocellules, y compris à l’intérieur. La cause est souvent une toile d’araignée, de la saleté sur les capots des photocellules, etc.
  • déverrouiller le portail et vérifier manuellement qu’aucun obstacle mécanique ne gêne son mouvement. Un obstacle peut aussi apparaître quelque temps après l’installation, par exemple en raison d’un changement de température, etc.
  • si vous pensez que les photocellules sont en cause, débranchez-les et vérifiez le fonctionnement de la motorisation sans elles


Réinitialisation de l’unité de commande MCU1 et MCU4 (motorisation NICE Robus RBS 400/600/600HS)

Remarque : cette procédure efface uniquement la mémoire de l’unité de commande ; les télécommandes qui y sont enregistrées sont conservées.
Réinitialisation :

  1. Appuyez simultanément sur le premier bouton (Open) et le troisième bouton (Close) et maintenez-les enfoncés.
  2. Lorsque toutes les LED s’allument, relâchez les boutons.
  3. Attendez que l’unité de commande se réinitialise.

Détection des dispositifs connectés à la motorisation

Après chaque connexion, déconnexion ou modification du câblage des dispositifs supplémentaires sur les entrées BlueBUS et STOP il faut effectuer la phase de détection des dispositifs supplémentaires. La motorisation vous indique elle-même que cette opération est nécessaire en faisant clignoter les LED L1 et L2.

Détection des dispositifs connectés à la motorisation NICE Robus RBS400, RBS600, RBS600HS
  1. Appuyez sur le bouton «Open» et sur «Stop/Set» et maintenez-les enfoncés.
  2. Dès que les LED L1 et L2commencent à clignoter rapidement, relâchez les boutons.
  3. Attendez quelques secondes, le temps que l’unité de commande (MCU1 ou MCU4) termine la détection des dispositifs.
  4. Si tout s’est bien passé, la LED STOP doit rester allumée et les LED L1 et L2 doivent s’éteindre. Il se peut aussi que les LED L3 et L4clignotent si vous n’avez pas encore effectué la phase de détection de la longueur du vantail.

Détection de la longueur du vantail du portail

Pour que le portail fonctionne correctement (notamment pour calculer les distances de démarrage et de ralentissement et l’ouverture partielle), la motorisation doit déterminer elle-même la longueur du vantail du portail. Au cours de cette opération, la motorisation déplace le portail d’une butée à l’autre et en détermine la longueur à l’aide d’un interrupteur de fin de course.

Détection de la longueur du vantail d’un portail coulissant par la motorisation NICE Robus RBS400, RBS600, RBS600HS
  1. Appuyez sur les boutons «Close» et «Stop/Set» et maintenez-les enfoncés.
  2. Dès que le mouvement du portail démarre, relâchez les boutons.
  3. Le portail devrait commencer à s’ouvrir. Si ce n’est pas le cas, appuyez sur le bouton «Stop/Set» et vérifiez le réglage du sens de déplacement du portail (voir Sélection du sens de déplacement du portail) puis recommencez à partir de l’étape 1.
  4. Sinon, si le portail s’ouvre dans le bon sens, attendez que la motorisation termine le cycle d’ouverture puis de fermeture du portail.

Programmation de la motorisation

Vous trouverez les instructions complètes de programmation de la motorisation sur Programmation de la motorisation avec l’unité de commande MCU1 ou MCU4.

Réinitialisation de l’unité de commande RBA3 (motorisation NICE Robus 400/600/1000 et RUN1500)

Remarque : cette procédure efface uniquement la mémoire de l’unité de commande ; les télécommandes qui y sont enregistrées sont conservées.
Réinitialisation :

  1. Appuyez simultanément sur le premier bouton (Open) et le troisième bouton (Close) et maintenez-les enfoncés.
  2. Lorsque toutes les LED s’allument, relâchez les boutons.
  3. Attendez que l’unité de commande se réinitialise.

Détection des dispositifs connectés à la motorisation

Après chaque connexion, déconnexion ou modification du câblage des dispositifs supplémentaires sur les entrées BlueBUS et STOP il faut effectuer la phase de détection des dispositifs supplémentaires. La motorisation vous indique elle-même que cette opération est nécessaire en faisant clignoter les LED L1 et L2.

Détection des dispositifs connectés à la motorisation NICE Robus RB600
  1. Appuyez sur le bouton «Open» et sur «Stop/Set» et maintenez-les enfoncés.
  2. Dès que les LED L1 et L2commencent à clignoter rapidement, relâchez les boutons.
  3. Attendez quelques secondes, le temps que l’unité de commande termine la détection des dispositifs.
  4. Si tout s’est bien passé, la LED STOP doit rester allumée et les LED L1 et L2 doivent s’éteindre. Il se peut aussi que les LED L3 et L4, si vous n’avez pas encore effectué la phase d’évaluation de la longueur du vantail.

Évaluation de la longueur du vantail du portail

Pour que le portail fonctionne correctement (notamment pour calculer les distances d’accélération et de ralentissement et l’ouverture partielle), le motoréducteur doit déterminer lui-même la longueur du vantail du portail. Au cours de cette opération, le motoréducteur fait parcourir au portail le trajet entre ses deux butées et en détermine la longueur à l’aide d’un interrupteur de fin de course.

Évaluation de la longueur du vantail d’un portail coulissant avec le motoréducteur NICE Robus RB600
  1. Appuyez sur les boutons «Close» et «Stop/Set» et maintenez-les enfoncés
  2. Relâchez les boutons dès que la manœuvre commence
  3. La manœuvre d’ouverture devrait commencer. Si ce n’est pas le cas, appuyez sur le bouton «Stop/Set» et vérifiez le sens de déplacement du portail (voir Choix du sens de déplacement du portail) puis reprenez à l’étape 1.
  4. En revanche, si le portail s’ouvre dans le bon sens, attendez que le motoréducteur termine la manœuvre d’ouverture, puis celle de fermeture du portail.

Programmation du motoréducteur

Vous trouverez la programmation complète du motoréducteur à la page Programmation du motoréducteur avec la centrale de commande RBA3



Réinitialisation de la centrale de commande RBA4/A et RBA4 (motoréducteur NICE Road 200/400)

Remarque : cette procédure efface uniquement la mémoire de la centrale de commande ; les télécommandes qui y sont enregistrées seront conservées.
Réinitialisation :

  1. Appuyez simultanément sur le premier bouton (Open ou Radio) et le troisième (Close ou P.P.) et maintenez-les enfoncés
  2. Lorsque toutes les LED s’allument, relâchez les boutons
  3. Attendez que la centrale de commande se réinitialise

Reconfiguration du motoréducteur :
Vous trouverez également les instructions détaillées ici : fortamigo.be/na-portail-coulissant/motorisation-pour-portails-coulissants-jusqu-a-400-kg-nice-road-rd400

Évaluation de la longueur du vantail du portail

Pour que le portail fonctionne correctement (notamment pour calculer les distances d’accélération et de ralentissement et l’ouverture partielle), le motoréducteur doit déterminer lui-même la longueur du vantail du portail. Au cours de cette opération, le motoréducteur fait parcourir au portail le trajet entre ses deux butées et en détermine la longueur à l’aide d’un interrupteur de fin de course.

Évaluation de la longueur du vantail d’un portail coulissant avec le motoréducteur NICE Road RD400

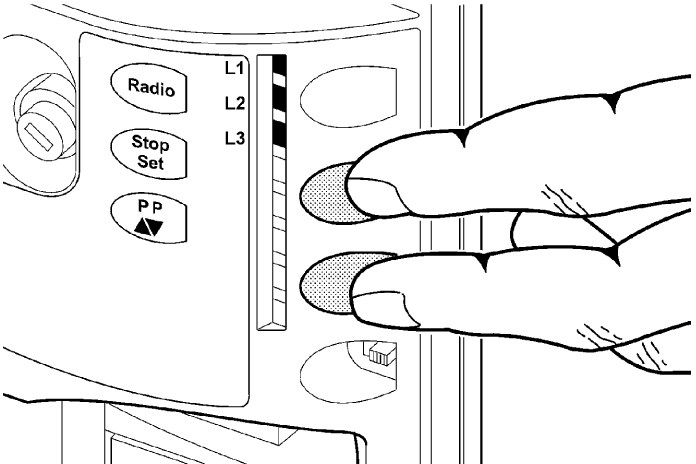

  1. Appuyez simultanément sur le deuxième bouton (Stop/Set) et le troisième (Close ou P.P.) et maintenez-les enfoncés
  2. Relâchez les boutons dès que la manœuvre commence
  3. La manœuvre d’ouverture devrait commencer. Si ce n’est pas le cas, appuyez sur le deuxième bouton (Stop/Set) et vérifiez le sens de déplacement du portail (voir Choix du sens de déplacement du portail) puis reprenez à l’étape 1.
  4. En revanche, si le portail s’ouvre dans le bon sens, attendez que le motoréducteur termine la manœuvre d’ouverture, puis celle de fermeture du portail.

Programmation du motoréducteur

Vous trouverez la programmation complète du motoréducteur à la page Programmation du motoréducteur avec la centrale de commande RBA4

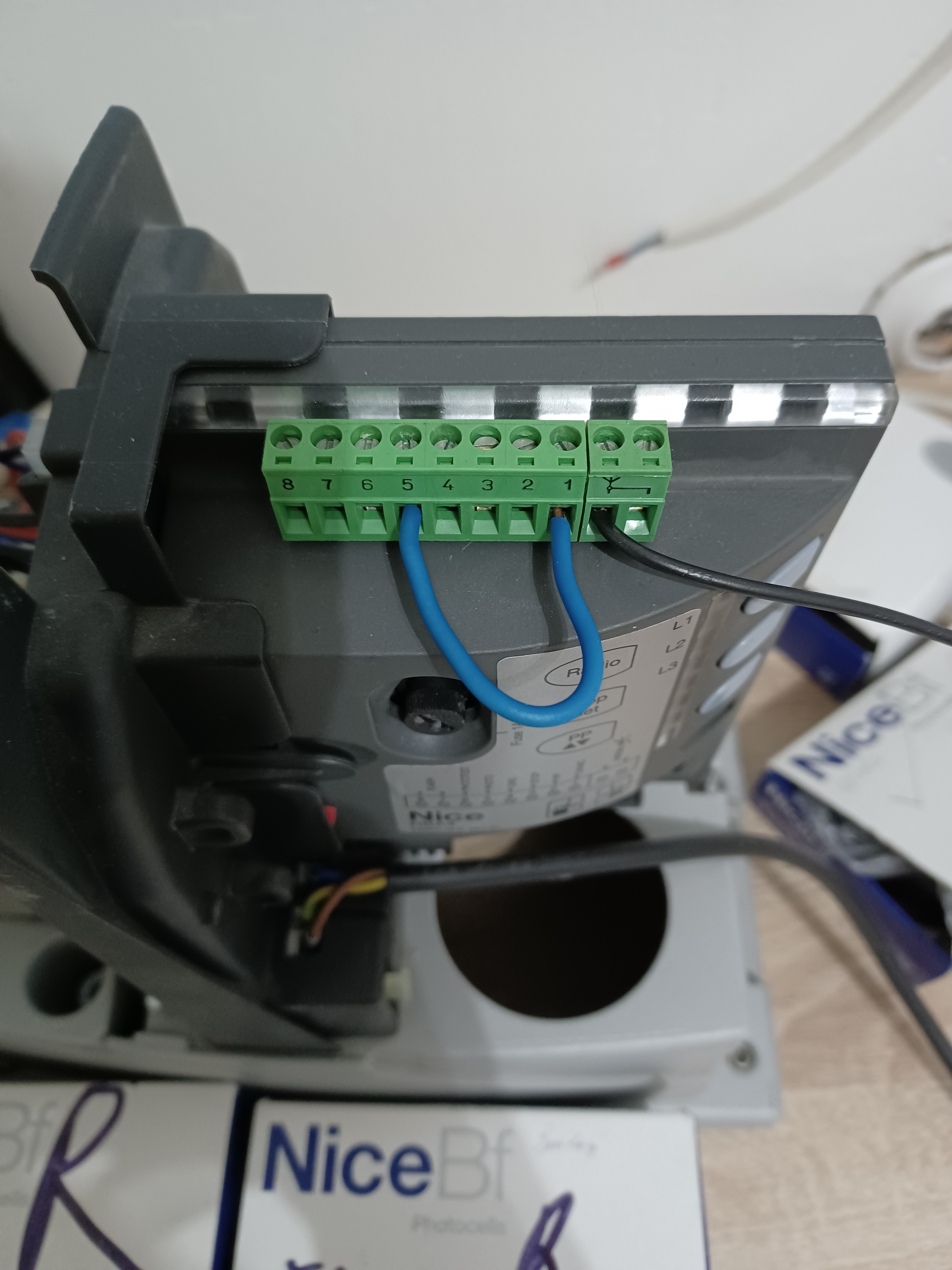

Réinitialisation sans cellules photoélectriques

Si vous pensez que les cellules photoélectriques ne fonctionnent pas correctement, débranchez-les et, sur la centrale de commande, reliez les entrées 1 et 5 (uniquement pour le motoréducteur Road avec centrale de commande RBA4). Le circuit des cellules photoélectriques est alors fermé et vous pouvez vérifier le bon fonctionnement du motoréducteur sans cellules photoélectriques.



Réinitialisation de la centrale de commande MC424L (motoréducteur NICE Wingo 2024/3524)

Remarque : cette procédure efface uniquement la mémoire de la centrale de commande ; les télécommandes qui y sont enregistrées seront conservées.
Réinitialisation :

  1. Débranchez la centrale de commande du secteur (ou retirez le fusible d’alimentation F1) et attendez que toutes les LED s’éteignent.
  2. Sur la centrale de commande, appuyez sur les boutons P1 et P2 et maintenez-les enfoncés (la centrale doit rester hors tension)
  3. Tout en maintenant les boutons P1 et P2 enfoncés, rebranchez la centrale de commande au secteur (ou remettez le fusible d’alimentation en place)
  4. Relâchez les boutons exactement après 3 secondes (c’est-à-dire pendant la troisième seconde)
  5. Si l’effacement a réussi, toutes les LED s’éteignent pendant une seconde. Si ce n’est pas le cas et que les LED continuent de clignoter, recommencez la procédure d’effacement depuis le début

Pour vérifier que la mémoire a bien été effacée, débranchez la centrale de commande du secteur (ou retirez le fusible d’alimentation F1) et attendez que toutes les LED s’éteignent. Après avoir rebranché la centrale, si l’effacement complet a réussi, toutes les LED devraient clignoter pendant environ six secondes. Si les LED n’ont clignoté que pendant trois secondes, l’effacement a probablement échoué et doit être recommencé.

Reconfiguration du motoréducteur : Vous trouverez également les instructions détaillées ici : fortamigo.be/na-posuvnu-branu/nice-moon-mc424-riadiaca-centrala-pre-24v-pohony-kridlovych-bran-rodiny-wingo

Évaluation du mouvement des vantaux du portail

Pour que le portail fonctionne correctement (notamment pour calculer les distances d’accélération et de ralentissement et l’ouverture partielle), la centrale de commande doit déterminer elle-même la longueur de l’arc d’ouverture des vantaux du portail. Au cours de cette opération, les motoréducteurs font parcourir aux vantaux le trajet entre leurs deux butées et mesurent l’intervalle d’ouverture du portail.

Remarque : Si vous avez déjà effectué l’évaluation du mouvement des vantaux, vous devez, avant de la relancer, effacer la mémoire de la centrale de commande.

Avant de lancer l’évaluation du mouvement des vantaux, vérifiez que les dispositifs raccordés aux entrées STOP, FOTO et FOTO1 sont en bon état et correctement raccordés. Si l’un de ces dispositifs est activé pendant l’évaluation, vous devrez recommencer la procédure. Idéalement, les vantaux du portail doivent être entrouverts à mi-course environ. Pour cela, déverrouillez les motoréducteurs, déplacez manuellement les vantaux en position semi-ouverte, puis reverrouillez-les. Après avoir verrouillé le moteur, déplacez toujours légèrement le vantail à la main pour que le moteur s’enclenche. En principe, la position des vantaux avant l’évaluation n’a pas d’importance.

L’évaluation du mouvement des vantaux est automatique et se déroule comme suit :

  1. Appuyez sur le bouton P2
  2. Les deux vantaux s’ouvrent légèrement
  3. Le vantail secondaire (inférieur) se ferme
  4. Le vantail principal (supérieur) se ferme
  5. Le vantail principal (supérieur) s’ouvre
  6. Une fois écoulé le délai programmé pour le moteur secondaire le vantail secondaire (inférieur) commence à s’ouvrir. Si le délai ne vous convient pas, appuyez sur le bouton P2 et réglez le délai souhaité
  7. La centrale de commande évalue la durée de déplacement nécessaire pour ouvrir complètement le portail (c’est-à-dire jusqu’aux butées mécaniques)
  8. Les deux vantaux se ferment complètement. Les vantaux commencent à se fermer à des moments différents afin d’éviter qu’ils ne se heurtent pendant la fermeture
  9. La centrale de commande enregistre les valeurs mesurées : c’est TERMINÉ.

Toutes les phases décrites ci-dessus doivent se dérouler successivement, sans intervention de votre part. Si une phase ne se déroule pas correctement, interrompez-la en appuyant sur le bouton P1 et, si nécessaire, modifiez les réglages puis recommencez la procédure.

Programmation de la centrale de commande du motoréducteur

Vous trouverez la programmation complète de la centrale de commande à la page Programmation de la centrale de commande MC424L



Réinitialisation de la centrale de commande MC424LR10 (motoréducteur NICE Wingo 2024/3524)

Remarque : cette procédure efface uniquement la mémoire de la centrale de commande ; les télécommandes qui y sont enregistrées seront conservées.
Réinitialisation :

  1. Appuyez simultanément sur le premier bouton (OPEN) et le troisième (CLOSE) et maintenez-les enfoncés
  2. Lorsque toutes les LED L1..L8 commencent à clignoter (après environ 3-4 secondes), relâchez les boutons
  3. Attendez 5 secondes ; la centrale de commande sera alors rétablie à ses paramètres d’usine.

Mise en service initiale de la centrale de commande (ou évaluation après réinitialisation)

  1. Réglez/vérifiez les commutateurs de sélection du modèle de motoréducteur conformément au tableau 2.6 du manuel de la centrale de commande
    Remarque : moteur WG2024 : 1 en bas, 2 en haut, 3 en bas, 4 en bas ; WG3524 : 1 en haut, 2 en haut, 3 en bas, 4 en bas ; TOO3024 : 1 en bas, 2 en haut, 3 en haut, 4 en bas ; TOO4524 : 1 en haut, 2 en haut, 3 en haut, 4 en bas ; SFAB2024 : 1 en bas, 2 en bas, 3 en bas, 4 en haut ; modèle non spécifié : 1 en haut, 2 en bas, 3 en bas, 4 en bas
  2. Déverrouillez manuellement les vantaux et placez-les en position intermédiaire (ouverture d’environ 45°), reverrouillez les motorisations et tirez légèrement sur les vantaux pour enclencher les moteurs.
  3. Sur la carte de commande, appuyez simultanément sur le deuxième bouton (STOP/SET) et le troisième bouton (CLOSE). Relâchez-les dès que les vantaux commencent à bouger.
  4. Les vantaux effectuent la séquence suivante (l’apprentissage du mouvement des vantaux peut être interrompu à tout moment en appuyant sur le bouton STOP).
    1. Les deux vantaux s’ouvrent légèrement.
      Remarque : s’ils partent dans le sens inverse, c’est-à-dire s’ils se ferment légèrement, interrompez la manœuvre en appuyant sur le bouton STOP, débranchez la carte de commande de l’alimentation et inversez la polarité sur les deux moteurs. Si l’un des vantaux commence à s’ouvrir et l’autre à se fermer, inversez la polarité uniquement sur le moteur du vantail qui a commencé à se fermer. Pour inverser la polarité, échangez, sur le bornier à trois bornes du moteur concerné, les câbles raccordés aux bornes + (plus) et - (moins).
    2. Le vantail inférieur se ferme complètement.
      Remarque : si le vantail qui commence à bouger n’est pas celui souhaité (c’est-à-dire le vantail supérieur), interrompez la manœuvre en appuyant sur le bouton STOP, débranchez la carte de commande de l’alimentation et inversez les borniers à trois bornes des moteurs M1 et M2.
    3. Le vantail supérieur se ferme complètement.
    4. Le vantail supérieur commence à s’ouvrir, puis le vantail inférieur le suit peu après.
      Remarque : si le délai est insuffisant, vous pouvez le modifier dans les paramètres de programmation ; voir le chapitre 5.2.2, diode L6 « Délai entre les vantaux ».
    5. Les deux vantaux s’ouvrent complètement.
    6. Le vantail inférieur commence à se fermer, puis le vantail supérieur le suit peu après.
    7. Les vantaux se ferment complètement et la carte de commande mémorise leurs positions de fin de course.
    8. Terminé.

Programmation de la carte de commande de la motorisation

Vous trouverez la procédure complète de programmation de la carte de commande sur Programmation de la carte de commande MC424LR10

Réinitialisation de la carte de commande ROA40R10 (motorisation NICE Rox ROX600 et ROX1000)

Rendez-vous sur Instructions de réinitialisation de la motorisation NICE Rox.
