NICE Robus RB400 - afzonderlijke aandrijving voor schuifpoorten (A)
| Beschikbaarheid van het product: | Op voorraad | We verzenden producten standaard binnen 24 uur. |
|---|
Op voorraad
€ 441,13 incl. btw
| Gewicht |
|---|
| 9,00 kg |
Beschrijving van het product NICE Robus RB400 - afzonderlijke aandrijving voor schuifpoorten (A)
De NICE RB400-aandrijving is vervangen door een nieuwer model NICE RBS400. Bekijk de voordelen van de nieuwere modellen NICE RBS400 en RBS600.
NICE Robus RB400-aandrijving is bedoeld voor schuifpoorten met een gewicht tot 400 kg en een doorrijbreedte tot 7 m. Hij heeft een elektromechanische stop-schakelaar. De aandrijving is nietomkeerbaar. Gedetailleerde technische eigenschappen ». Handleiding downloaden ».
(Is deze aandrijving geschikt voor mij?)
Vergelijk met andere aandrijvingen:
| « Minder krachtige aandrijving | Alternatieve aandrijving | Krachtigere aandrijving » |
|---|---|---|
|
Nee. |
|
|
Dit product – de losse NICE Robus RB400-aandrijving voor schuifpoorten (onze code NICE-RB400-A) – bevat:
- elektromechanische NICE Robus RB400-aandrijving met een draagvermogen van 400 kg en een maximale poortbladlengte van 7m, met ingebouwde (maar afneembare) besturingseenheid RBA3R10 zonder radio-ontvanger (OXI).
- 2 × ontgrendelingssleutel voor handmatige bediening van de aandrijving (nodig bij stroomuitval)
- onderdelen voor de montage van de aandrijving, bevestigingsmateriaal en beugel, eindaanslagen voor de eindschakelaar van de aandrijving
- montagehandleiding
Voordelig geprijsde sets met de aandrijving NICE Robus RB400:
| Aandrijvingsset met accessoires » | Aandrijvingsset met accessoires en tandheugel » |
|---|---|
|
ROBUS-aandrijving tot 400 kg, afstandsbediening, fotocellen, waarschuwingslamp. |
ROBUS-aandrijving tot 400 kg, tandheugel, afstandsbediening, fotocellen, waarschuwingslamp. |
| Set voor de bouw van een vrijdragende poort » | Set voor de bouw van een railpoort » |
Loopwagens met 5 lagers, C-profiel 6m Fe, aanrijstop, opvangpaal, geleiding, aandrijving, tandheugel. |
Wielen Ø90 mm, rail 3x3m Zn, onderste aanslagen, geleiding, aandrijving, tandheugel |
De aandrijving is compact, veilig en praktisch, en ideaal voor particulier en zakelijk gebruik. Slagvaste behuizing, behuizing van aluminiumlegering met epoxycoating.
De aandrijving is geschikt voor de automatisering van schuifpoorten tot 400 kg en met een poortbladlengte van 7 m. De waarden gelden onder de door de fabrikant vastgestelde omstandigheden, zoals weersinvloeden, temperatuurverschillen, stijfheid van de poort en vooral de soepele beweging van de poort. Dat is niet altijd haalbaar of beïnvloedbaar. Daarom adviseren we de NICE Robus RB400-aandrijving bij voorkeur te gebruiken voor poorten met 80% van deze waarden. Zie het hoofdstuk Een aandrijving kiezen voor meer informatie.
Zeer gebruiksvriendelijke technologie BlueBUS maakt het mogelijk om tot wel 7 paar fotocellen via een tweedraads kabel van stroom te voorzien en aan te sturen.
De temperatuursensor past de trekkracht van de aandrijving aan op basis van de klimaatomstandigheden. De aandrijving is ook voorzien van een thermische beveiliging.
Instelbare snelheid,, kracht en pauzetijd van de automatische aandrijvingssluiting en nog veel meer, zie Programmering.
Diagnostiek met behulp van van de waarschuwingslamp.
Tandwiel module 4 is compatibel met de tandheugel in ons assortiment.
Functie van de Robus 400-aandrijving "Slave-eenheid" zorgt voor de automatische synchronisatie van twee motoren. Dit betekent dat twee tegenover elkaar bewegende schuifpoorten geautomatiseerd kunnen worden.
Aandrijving NICE Robus RB400 is een elektromechanische aandrijving die geschikt is voor de Slowaakse klimaatomstandigheden en voldoet aan alle Europese veiligheidsnormen.
Accessoires die compatibel zijn met de NICE Robus RB400-aandrijving
We raden ook aan om compatibele optionele accessoires bij de aandrijving te kopen, of een reeds samengestelde voordelige set:
| Wat | Waarom | Type |
|---|---|---|
| Zwaailamp | De zwaailamp signaleert de beweging van de poort door te knipperen; geschikt voor uitritten met beperkt zicht. Daarnaast is er een antenne ingebouwd voor een groter bereik van de afstandsbediening. | - LED-zwaailamp met antenne ELDC - multifunctionele lamp WLT - draadloze LED-zwaailamp op zonne-energie LLW |
| Fotocellen | Bij het sluiten detecteren ze een obstakel en stoppen ze de beweging, zodat de poort niet tegen een auto of persoon aanrijdt. | - Era Photocell Medium EPMB - Era Photocell Large EPLB - Era Photocell Slim EPSB - draadloos FT210B - draadloos EPMOW - op zonne-energie PHW |
| Zender | Voor de bediening van de poort op afstand. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Ontvanger | Nodig voor de bediening van de poort op afstand. | - OXI - OXIBD - OXILR - wifi-ontvanger IT4WIFI - gsm-ontvanger GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antenne | Voor een groter bereik van de afstandsbediening. | - ingebouwd in de zwaailamp ELDC - losse antenne ABFKIT |
| Toetsenbord | Handig als u de afstandsbediening vergeet, als er veel voertuigen of personen bij u langskomen en u niet iedereen een afstandsbediening wilt geven, of als u de poort niet telkens handmatig wilt openen. | - draadloos EDSWG - bedraad EDSB |
| Sleutelschakelaar | Voor bediening van de poort met een sleutel via een schakelaar die met een kabel op een willekeurige plaats met de aandrijving is verbonden. | - opbouw, met een standaardcilinder EKS - opbouw, met een Europese cilinder, EKSEU - inbouw, met een standaardcilinder EKSI - inbouw, met een Europese cilinder EKSIEU |
| Kaartlezers | Bediening van de aandrijving door een kaart of sleutelhanger voor de kaartlezer te houden. | - ERA Transponder Reader ETPB |
| Tandwielen | Onmisbaar voor de automatisering van de aandrijving: zonder tandheugel kan de aandrijving de poort niet bewegen. | - nylon, met stalen versteviging, 33 cm LZ-1 - nylon, met stalen versteviging, 1 m LZ-10 - nylon, met stalen versteviging, omgekeerde uitvoering, 1 m LZ-15 - staal, 30x8mm, 1 m LZ-3 - staal, 30x12mm, 1 m LZ-5 - roestvast staal, 30x10mm, 1 m LZ-7 |
| Noodstroomvoorziening | Houdt de poort operationeel bij stroomuitval. | - back-upaccu PS124 - voeding op zonne-energie SYKCE |
Handleidingen en documenten downloaden
NICE Robus RB400 in het kort
NICE Robus is een serie onomkeerbare elektromechanische tandwiel- aandrijvingen voor schuifpoorten. Ze worden geleverd met een ingebouwde (maar verwijderbare) NICE RBA3R10-besturingseenheid met SM-aansluiting voor externe ontvangers radiosignaal NICE SMXI, of NICE OXI. Elektrische aansluitingen van externe apparaten (fotocellen, waarschuwingslamp, enz.) zijn bij de serie NICE Robus aandrijvingen voor schuifpoorten vereenvoudigd dankzij de toepassing van de technologie BlueBUS, waarmee meerdere apparaten op één gemeenschappelijke aansluiting kunnen worden aangesloten met slechts één tweedraads kabel. De polariteit hoeft daarbij zelfs niet te worden aangehouden. Automatische bediening is afhankelijk van de stroomvoorziening, maar bij stroomuitval kan de tandwielmotor uiteraard worden ontgrendeld met een speciale ontgrendelsleutel, zodat de poort handmatig kan worden bediend. Ook kan optioneel een NICE PS124-back-upaccu, waarmee de poort ook tijdens een stroomstoring kan worden bediend.
Een aandrijving kiezen – is de aandrijving NICE Robus RB400 geschikt voor mijn poort?
Elke poort heeft een eigen afmeting (en dus een hefboomarm) en een gewicht (en dus een zwaartekracht die op de hefboomarm werkt) en elke aandrijving heeft zijn eigen limieten. De aandrijving NICE Robus RB400 is geschikt voor de volgende poortvleugellengtes en poortgewichten:
| Aantal cycli per uur Aantal opeenvolgende cycli |
Gewicht van de poortvleugel | ||
| Tot 200kg | 200-400kg | ||
|---|---|---|---|
|
L |
Tot 4m |
35 |
16 |
| 4-6m | 23 11 |
11 5 |
|
| 6-7m | 20 10 |
10 5 |
|
In principe vleugellengte bepaalt het maximale aantal cycli per uur en ook het aantal opeenvolgende cycli, d.w.z. het geeft aan hoelang de aandrijving in bedrijf kan zijn. Een hoger gewicht verlaagt het aantal van deze cycli ook nog eens procentueel, vanwege de grotere belasting van de aandrijving, en bepaalt bovendien de maximaal toegestane snelheid bij die belasting. De aandrijving is uitgerust met een voorziening (thermische beveiliging) die zowel de motortemperatuur als de omgevingstemperatuur meet en het mogelijke aantal cycli evenredig verlaagt.
Limieten van de NICE Robus RB400-aandrijving
De vermelde waarden zijn door NICE aanbevolen waarden. Uit ervaring raden wij aan om voor de aandrijving een reserve van ca. 80% van de vermelde waarden aan te houden:
| Maximaal | Aanbevolen | |
|---|---|---|
| Vleugellengte | 7 m | 5 m |
| Vleugelgewicht | 400 kg | 320 kg |
Het maximale gebruik van de aandrijving verkort echter de levensduur - zie de indicatieve berekening van de levensduur van de aandrijving in functie van de belastingsfactoren:
Levensduur van de NICE Robus RB400-aandrijving
Tel in de volgende tabel de belastingsindices voor het gewicht en de lengte van de vleugel bij elkaar op en voeg de indices van overige invloeden toe, indien van toepassing. Lees vervolgens in de grafiek de levensduur van de aandrijving af, uitgedrukt in het aantal cycli.
Voorbeeld: Ik heb een poort met een doorgangsbreedte van 4,5 m en een gewicht van de constructie inclusief vulling van maximaal 200 kg (standaardpoort). Ik tel de index voor de vleugellengte op, ca. 15 + de index voor het poortgewicht 10 + voor de zekerheid voeg ik de index voor een lagere temperatuur 10 toe, omdat we strengere winters hebben. Zo kom ik uit op een totale index van 35. Uit de grafiek lees ik af dat de levensduur van de aandrijving ongeveer 120.000 cycli bedraagt. Bij 10 manoeuvres per dag komt dat neer op een levensduur van ongeveer 32 jaar.
| Eigenschappen van de volledige automatisering | Index | Levensduurgrafiek |
|---|---|---|
| Vleugelgewicht |
De aanbevolen maximale totale index is maximaal 75%. (D.w.z. 40.000 cycli, wat bij normaal gebruik van 10 cycli per dag neerkomt op 10 jaar)
|
|
| Tot 200 kg | 15 | |
| 200-400 kg | 50 | |
| Vleugellengte | ||
| Tot 4 m | 15 | |
| 4-6 m | 30 | |
| 6-7 m | 50 | |
| Overige invloeden (indien de kans dat ze optreden groter is dan 10%) | ||
| Omgevingstemperatuur boven 40°C, onder 0°C of een luchtvochtigheid boven 80% | 10 | |
| Stoffige omgeving | 15 | |
| Zoute omgeving | 20 | |
| Activering van de fotocellen | 15 | |
| Activering van de STOP-ingang | 25 | |
| Snelheid hoger dan "L4 - Snel" | 20 | |
| Piekfunctie actief | 25 | |
Montage van de NICE Robus RB400-aandrijving
De montagemethode van de aandrijving is voor een railgeschoven poort en een vrijdragende schuifpoort verschillend. Voor een railpoort wordt de aandrijving doorgaans op maaiveldhoogte gemonteerd; voor een vrijdragende poort is het nodig om aandrijvingen ze met bijvoorbeeld draadeinden (draadeind Ø8), een zelfgemaakte console of een betonnen opvulling omhoog te brengen. De bepalende factor is de hoogte waarop de tandheugel wordt gemonteerd, zodat deze optimaal in het aandrijftandwiel grijpt; zie De tandheugel en de aanslag ervan.
Bekabeling
Een typische (optionele) aansluitsituatie van de aandrijving met accessoires ziet er als volgt uit:
Accessoirelijst
|
|
Bekabelingsoverzicht
| Doel | Type | Max. lengte |
|---|---|---|
| A. Voeding | 3×1,5mm2 | 30m, bij grotere lengtes 3×2,5mm2 + aarding |
| B. Waarschuwingslamp met antenne |
2×0,5mm2 |
20m 20m (aanbevolen: minder dan 5m) |
| C. Fotocellen | 2×0,5mm2 | 30m, meer dan 30m: 2×1mm2 |
| D. Sleutelschakelaar | 4×0,5mm2 | 50m (of 2 stuks 2×0,5mm2) |
| E. Statische veiligheidscontactlijsten | 2×0,5mm2 | 30m |
| F. Beweegbare veiligheidscontactlijsten | 2×0,5mm2 | 30m |
Montage
Zie "Op welke hoogte moet ik de aandrijving monteren".
Tandheugel en eindaanslag
De poort beweegt doordat het draaimoment van het aandrijftandwiel via de tandwieloverbrenging op de tandheugel wordt omgezet in een lineaire beweging. tandheugel van de aandrijving. Er zijn twee veelgebruikte typen tandheugels:
 |
Nylon tandheugel (eventueel met stalen versteviging) – wordt met zelftappende schroeven door de bevestigingsogen aan de poort bevestigd. Ideaal voor relatief lichte en korte poorten. Door de wrijving tussen het stalen tandwiel en de nylon tandheugel is de beweging stil. |
 |
Stalen tandheugel – wordt aan de poort bevestigd door draadeinden vast te lassen, waarop de tandheugel vervolgens wordt geschroefd. Wordt gebruikt voor langere en zwaardere poorten. Door de wrijving tussen het stalen tandwiel en de stalen tandheugel is de beweging iets luidruchtiger. |
Doorslaggevend is dat de tandmodule van de aandrijving compatibel is met de module van de tandheugel. Aandrijving NICE Robus RB400 heeft tandmodule 4.
De aandrijving bepaalt de eindpositie bij het openen en sluiten met behulp van eindaanslagen die op de tandheugel worden gemonteerd:
| 1. Stel de aandrijving met behulp van de vier stelpunten waterpas af | 2. De poort en de aandrijving moeten waterpas staan | 3. Houd ongeveer 1-2 mm speling tussen de tandheugel en het aandrijftandwiel, zodat het gewicht van de poort niet op de aandrijving rust. |
 |
 |
 |
| 4. Draai de bevestiging van de aandrijving goed vast, zodat de aandrijving tijdens het aangrijpen niet verschuift | 5. Zet de poort in de open/gesloten positie en monteer de eindaanslagen zo dat ze in de eindpositie de schakelaar van de aandrijving activeren. | |
 |
 |
Aansluiting van de NICE Robus RB400-aandrijving
Vergeet niet vóór het aansluiten, loskoppelen of wijzigen van de aansluitingen van de aandrijving op het lichtnet of van de extra apparaten de stroomtoevoer uit te schakelen, bijvoorbeeld via de zekeringautomaat, door de voedingszekering te verwijderen, of door de back-upbatterij los te koppelen.
…op het lichtnet
 |
Voor de basiswerking van de aandrijving hoeft alleen de aandrijving op de elektrische voeding te worden aangesloten.
De aansluiting is eenvoudig:
|
…extra apparaten
Besturingseenheid NICE RBA3R10 aandrijving NICE Robus RB400 biedt de volgende in- en uitgangen voor extra apparatuur:
| Ingang/uitgang | Beschrijving |
|---|---|
| Uitgang voor maximaal twee 12V-waarschuwingslampen NICE LUCYB (of NICE MLBT) met één 12V 21W-lamp | |
| S.C.A. (Indicator) |
Uitgang voor indicator (24V 4W). De werking ervan kan worden ingesteld via programmering op niveau II, instelling L4, zie Programmering niveau II, L4 – uitgangsindicator. |
| Ingang voor parallelle aansluiting van compatibele apparaten die gebruikmaken van de technologie BlueBUS via een tweeaderige kabel, waarover zowel de elektrische voeding als het communicatiesignaal wordt verzonden. | |
| STOP (Stoppen) |
Ingang voor apparaten die de beweging van de poort stoppen. De volgende apparaten kunnen worden aangesloten:
|
| Ingang voor apparaten die de poort stapsgewijs bedienen (zie Stapsgewijze poortbeweging). Normaal open apparaten (NO) kunnen worden aangesloten. | |
| OPEN (Openen) |
Ingang voor apparaten die het openen van de poort aansturen (zie Poort openen). Normaal open apparaten (NO) kunnen worden aangesloten. |
| CLOSE (Sluiten) |
Ingang voor apparaten die het openen van de poort aansturen (zie Poort sluiten). Normaal open apparaten (NO) kunnen worden aangesloten. |
| AERIAL (Antenne) |
ingang voor de antenne van de radio-ontvanger. De antenne is doorgaans ingebouwd in de waarschuwingslamp, bijvoorbeeld de NICE LUCYB, NICE MLBT, of u kunt een aparte externe antenne gebruiken NICE ABFKIT. |
Zekeringen van de aandrijving
|

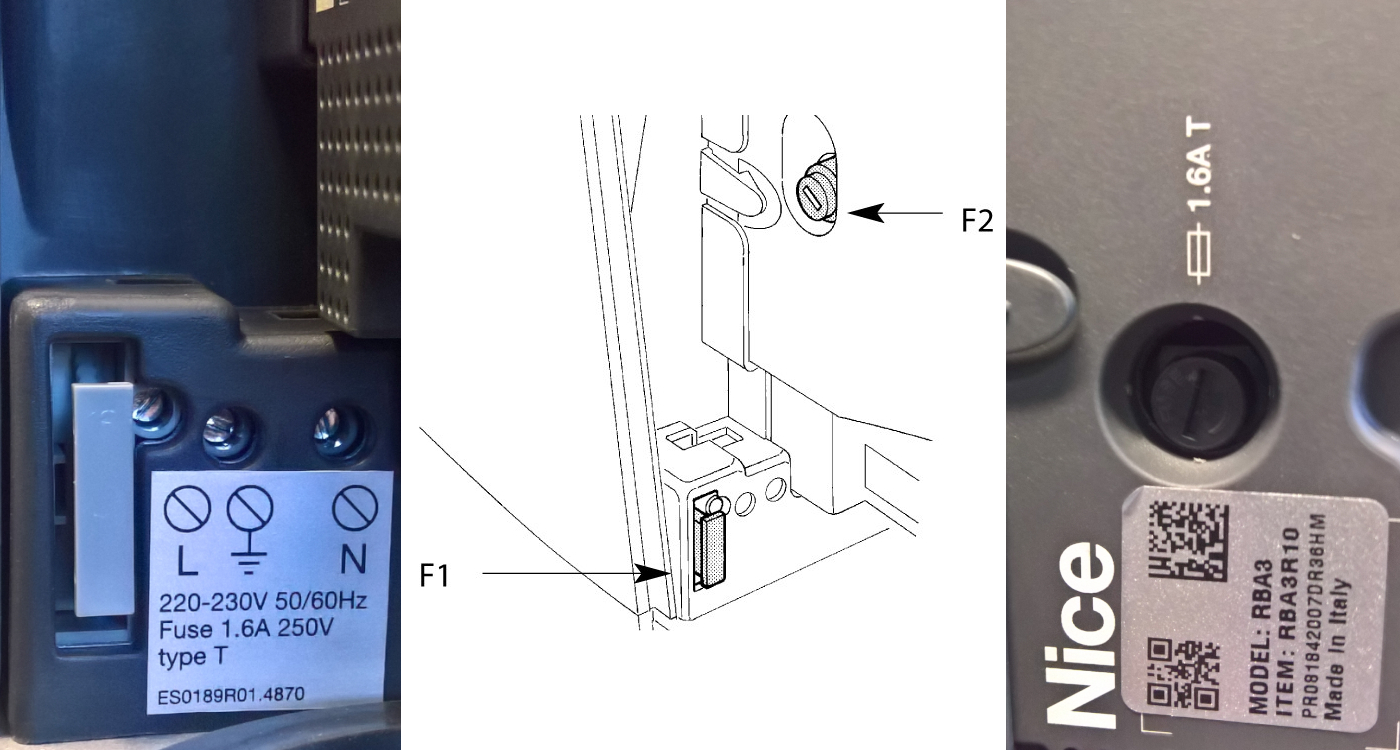

In de aandrijving zitten twee zekeringen:
|
||||||||||||
Standaard aansluitschema:
Fotocellen van de aandrijving
De zeer gebruiksvriendelijke BlueBUS-technologie maakt het mogelijk om maximaal 7 paar fotocellen te voeden en aan te sturen via een tweeaderige kabel.
Aansluiting van meerdere paren fotocellen NICE EPMB op het datanetwerk NICE BlueBUS
Plaats de fotocellen rond de poort of doorgang volgens de voorbeeldopstellingen voor een volledige aansluiting en stel de jumpers in volgens de jumpertabel van de NICE EPMB-fotocellen van de poortaandrijving. Om interferentie tussen dicht bij elkaar geplaatste paren te voorkomen, moet u volgens deze voorbeeldopstellingende oriëntatie van de zenders TX en ontvangers RX. Sluit de fotocellen parallel aan volgens de afbeelding (de polariteit hoeft niet te worden aangehouden):
Als u wilt dat de fotocellen functioneren als poortopeners (zie FA1 en FA2 in de voorbeeldopstellingen), dat wil zeggen: wanneer u met een voertuig tussen hun optische assen door rijdt, moeten ze de poort openen. Daarvoor moet u de verbinding A op zowel de zender TX als de ontvanger RXonderbreken, zie afbeelding:
Voorbeeld van een fotocelaansluiting
Tabel met jumperinstellingen voor NICE-fotocellen EPMB poortmotor
 |
Meerdere fotocelparen op het systeem aansluiten BlueBUS gebeurt door verschillende combinaties van jumpers in te stellen; elk aangesloten paar moet een unieke jumpercombinatie hebben. Zorg ervoor dat er binnen één BlueBUS-datanetwerk geen twee paren dezelfde combinatie hebben. Stel de jumper binnen elk fotocelpaar bij zowel de zender TX als de ontvanger RX op dezelfde waarde in. Als er voor het type jumper slechts één of geen jumper wordt gebruikt, bewaar dan de overige jumpers voor toekomstig gebruik. |
| Aanduiding van het fotocelpaar | Jumpercombinatie |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Als een fotocel om welke reden dan ook moet worden vervangen, hoeft u alleen dezelfde jumper in te stellen als op de oorspronkelijke fotocel; de inleerprocedure voor de apparaten hoeft dan niet te worden uitgevoerd.
Radio-ontvanger voor aandrijvingen
 |
NICE Robus RB400-aandrijving wordt geleverd met NICE RBA3R10-besturingseenheid, met een SM-connector voor aansluiting van een externe radio-ontvanger (bijv. NICE OXI, NICE SMXI). Deze ontvanger is essentieel om de verzonden commando's op te vangen van afstandsbedieningen, en is dus noodzakelijk om de schuifpoort op afstand te bedienen met de afstandsbediening. |
De openingsrichting van de poort kiezen
De openingsrichting van de schuifpoort moet worden gekozen op basis van de plaatsing van de aandrijving ten opzichte van de poortvleugel. Bekijk de poort vanaf de kant waar de aandrijving zich bevindt.
 |
 |
| Als de poort naar links opent, zet u de schakelaar naar links. | Als de poort naar rechts opent, zet u de schakelaar naar rechts. |
De schakelaar bevindt zich aan de rechterkant van de RBA3R10-besturingseenheid in het midden.
Aangesloten apparaten van de aandrijving inleren
Na elke aansluiting, loskoppeling of wijziging van de bedrading van extra apparaten op de BlueBUS-ingangen en STOP moet de inleerprocedure voor de extra apparaten worden uitgevoerd. De aandrijving geeft zelf aan dat deze procedure moet worden uitgevoerd door de leds L1 en L2 te laten knipperen.
 |
|
De lengte van het schuifpoortblad bepalen
Voor een correcte werking van de poortbeweging (met name voor de berekening van de aanloop- en uitloopafstand en de gedeeltelijke opening) moet de aandrijving zelf de lengte van het poortblad bepalen. Tijdens deze handeling beweegt de aandrijving de poort van aanslag tot aanslag en bepaalt met behulp van een schakelaar de poortlengte.
 |
|
De aandrijving programmeren
Met de Robus-aandrijving kunnen meerdere functies worden geprogrammeerd, door een functie in of uit te schakelen met programmering op niveau I., of door een standaardparameter in te stellen via programmering op niveau II.
De besturingseenheid RBA3R10 heeft drie knoppen voor de bediening en programmering van de aandrijving:
 |
Knop | Gebruik |
|---|---|---|
| Open | Met deze knop kan de aandrijving het commando krijgen om de poort te openen. Tijdens het programmeren dient de knop ook om de waarde van de geprogrammeerde parameter te verhogen. | |
| Stop/Set | Met deze knop kan de aandrijving het commando krijgen om de poort te stoppen. Door de knop voor het eerst 5 seconden ingedrukt te houden, gaat u naar de programmering op niveau I. Als u de knop nogmaals ingedrukt houdt, gaat u naar de programmering op niveau II. voor de huidige led. | |
| Close | Met deze knop kan de aandrijving het commando krijgen om de poort te sluiten. Tijdens het programmeren dient de knop ook om de waarde van de geprogrammeerde parameter te verlagen. |
Programmering op niveau I
Op niveau I kunt u door te programmeren de betreffende functie in- of uitschakelen. Als een functie is ingeschakeld, brandt de bijbehorende led op de besturingseenheid. Standaard zijn alle functies uitgeschakeld.
Houd de knop "Stop/Set" ongeveer 5 seconden ingedrukt om de programmering op niveau I te openen, totdat led L1 gaat knipperen. Gebruik vervolgens de knoppen "Open" en "Close" om de huidige led omhoog of omlaag te verplaatsen. U hebt 10 seconden voor elke handeling; daarna verlaat de aandrijving de programmeermodus. Wanneer de knipperende led boven de led van de functie staat die u wilt in- of uitschakelen, kunt u door eenmaal op de knop "Stop/Set" te drukken het knipperen versnellen (functie ingeschakeld) of vertragen (functie uitgeschakeld). Laat de instelling vervolgens staan, zodat de aandrijving na 10 seconden de programmeermodus verlaat. Als alles goed is verlopen, blijft de led van de ingeschakelde functie branden.
Lijst met programmeerbare functies die kunnen worden ingeschakeld:
| Led | Functie | Beschrijving |
|---|---|---|
| L1 | Automatisch sluiten | Na een bepaalde tijd (ingesteld bij "Programmering op niveau II - Pauzeduur") na het openen van de poort begint deze automatisch te sluiten. Als deze functie is uitgeschakeld, kan de poort alleen worden bediend met een commando van een afstandsbediening voor de poort enz. |
| L2 | Sluiten na onderbreking van de fotocellen |
Met deze functie blijft de poort alleen zo lang open als nodig is om een voertuig door te laten. Zodra de fotocellen weer vrij zijn (het voertuig is door de doorgang gereden), begint de poort na 5 seconden automatisch te sluiten. Deze functie werkt op twee manieren, afhankelijk van of automatisch sluiten is ingeschakeld (zie de vorige functie). Automatisch sluiten ingeschakeld - de poort stopt zodra de fotocellen weer vrij zijn en begint na 5 seconden te sluiten. Dit betekent dat de poort niet volledig hoeft te openen. |
| L3 | Altijd sluiten | Na een stroomstoring blijft de poort in de huidige stand als deze functie is uitgeschakeld, of wordt de poort gesloten als de functie is ingeschakeld. |
| L4 | Stand-bymodus | Met deze functie wordt het stroomverbruik tot een minimum beperkt. Deze functie is vooral handig bij voeding via een bufferaccu (bijv. NICE PS124). Als deze functie actief is, schakelt de besturingseenheid één minuut na de laatste poortbeweging BlueBUS-ingang (en daarmee alle daarop aangesloten apparaten), evenals alle leds uit, behalve de BlueBUS-led, die langzaam knippert. Als er in deze toestand een commando binnenkomt, besturingseenheid start de besturingseenheid eerst opnieuw op en voert daarna pas het commando uit. |
| L5 | Versnelling | Schakelt de geleidelijke start van de aandrijving aan het begin van de manoeuvre uit, zodat de aandrijving meteen op vol vermogen. Geschikt wanneer er veel wrijving is of wanneer sneeuw en ijs moeten worden doorbroken. Deze functie is daarom vooral in de winter nuttig. Aan de andere kant vermindert dit de levensduur van de aandrijving. |
| L6 | Voorwaarschuwing door knipperlicht | Na ontvangst van het signaal om de poort te bewegen, signaallamp waarschuwt deze de omgeving eerst drie seconden met knipperlicht; daarna begint de gewenste beweging. |
| L7 | Sluiten betekent gedeeltelijk openen | Commando sluiten start altijd de beweging voor het gedeeltelijk openen van de poort. |
| L8 | Onderliggende eenheid | Het inschakelen van deze functie is nuttig bij de installatie van twee tegenover elkaar geplaatste geautomatiseerde schuifpoorten – één aandrijving is de master van de andere. De slave-aandrijving heeft juist deze functie ingeschakeld en is gesynchroniseerd met de masteraandrijving via de BlueBUS-ingang. Zie ook Robus in de slave-modus. |
Programmering niveau II
Op niveau II worden de waarden van de afzonderlijke functies ingesteld (deze functies verschillen van die op niveau I).).
Vergeet de programmering van niveau I. U opent de programmeermodus van niveau II door de knop “Stop/Set” ongeveer 5 seconden ingedrukt te houden, totdat LED L1 gaat knipperen. Vervolgens verplaatst u met de knoppen “Open” en “Close” de huidige LED respectievelijk omhoog of omlaag. U hebt 10 seconden voor elke handeling; anders verlaat de aandrijving de programmeermodus. Zodra de knipperende LED boven de LED staat van de functie waarvan u de parameter wilt instellen, houdt u de knop “Stop/Set” ingedrukt om de instelling van die LED te openen. De LED die blijft branden (terwijl u “Stop/Set” ingedrukt houdt), geeft de huidige parameterwaarde aan. U kunt deze waarde omhoog of omlaag wijzigen met de knoppen “Open” respectievelijk "Close” (terwijl u de knop “Stop/Set” ingedrukt houdt). Laat vervolgens “Stop/Set” los en wacht daarna tot de aandrijving binnen 10 seconden de programmeermodus verlaat. Om te controleren of alles goed is verlopen, herhaalt u de procedure zonder de parameterwaarde te wijzigen.
Lijst met programmeerbare functies en instelbare waarden:
|
Ingangs-led — Naam |
Instellings-led — waarde |
|---|---|
| L1 — Pauzeduur Als de waarde “Automatisch sluiten” bij de programmering van niveau I |
L1 — 5 seconden L2 — 15 seconden L3 — 30 seconden L4 — 45 seconden L5 — 60 seconden L6 — 80 seconden L7 — 120 seconden L8 — 180 seconden |
|
Stelt de bewegingsvolgorde van de poort in die wordt geactiveerd door herhaaldelijk op bijvoorbeeld de knop van de poortafstandsbediening te drukken, of via de STEP-BY-STEP-ingang (ook aangeduid als P.P.of Stap-voor-stap). |
L1 — Openen/Stoppen/Sluiten/Stoppen L2 — Openen/Stoppen/Sluiten/Openen L3 — Openen/Sluiten/Openen/Sluiten L4 — Gemeenschappelijk gebruik L5 — Gemeenschappelijk gebruik na twee stops L6 — Twee stappen: gedeeltelijk openen L7 — Dodemansbediening L8 — Halfautomatisch openen, dodemansbediening bij het sluiten |
|
Stelt de snelheid van de poort in tijdens de normale beweging (niet tijdens het aanlopen of afremmen). |
L1 — Zeer langzaam (30%) L2 — Langzaam (45%) L3 — Gemiddeld (55%) L4 — Snel (70%) L5 — Zeer snel (85%) L6 — Extreem snel (100%) L7 — Opent “Snel”, sluit “Langzaam” L8 — Opent “Extreem snel”, sluit “Snel” |
|
Stelt in wanneer er een signaal naar de uitgang S.C.A. moet worden gestuurd (24 V -30% +50%, met een maximaal vermogen van 4 W) |
L1 — Poort openen L2 — Poort gesloten L3 — Poort geopend L4 — Tweede radio-uitgang L5 — Derde radio-uitgang L6 — Vierde radio-uitgang L7 — Onderhoud L8 — Elektrisch slot |
|
Geeft het gewicht van de poort aan het systeem voor de motorkrachtcontrole door het gewicht van de poort aan. Dit systeem beoordeelt ook de omgevingstemperatuur en past de motorkracht automatisch aan, bijvoorbeeld door deze te verhogen bij zeer lage temperaturen. |
L1 — Superlichte poort L2 — Zeer lichte poort L3 — Lichte poort L4 — Gemiddeld zware poort L5 — Matig zware poort L6 — Zware poort L7 — Zeer zware poort L8 — Superzware poort |
|
Stelt de doorgangsbreedte bij gedeeltelijke opening in. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
Stelt het aantal poortbewegingen in waarna de aandrijving aangeeft dat onderhoud nodig is. |
L1 — Automatisch (de aandrijving berekent dit zelf op basis van de zwaarte van de bewegingen) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Speelt het type van maximaal de laatste 8 foutmeldingen af. |
L1 — Resultaat van de 1e beweging L2 — Resultaat van de 2e beweging L3 — Resultaat van de 3e beweging L4 — Resultaat van de 4e beweging L5 — Resultaat van de 5e beweging L6 — Resultaat van de 6e beweging L7 — Resultaat van de 7e beweging L8 — Resultaat van de 8e beweging |
Automatisering van twee tegenover elkaar schuivende poorten met twee NICE Robus RB400-aandrijvingen
Als u twee schuifpoorten tegenover elkaar wilt automatiseren, aandrijvingen Robus kunnen als ondergeschikte eenheid worden aangesloten. Het principe is dat één aandrijving de hoofdeenheid is en opdrachten geeft aan de andere, ondergeschikte eenheid.. Alle Robus-aandrijvingen zijn vanuit de fabriek ingesteld als hoofdeenheid, daarom moet deze parameter op de ondergeschikte aandrijving worden ingesteld in de programmering van niveau I. met behulp van functie L8 - ondergeschikte eenheid.
Beperkingen voor de aansluiting van de hoofd- en ondergeschikte eenheid
- Het is niet mogelijk de door de ondergeschikte eenheid aangedreven poort anders dan volledig te openen (gedeeltelijk openen is niet mogelijk gedeeltelijke opening).
- Alle apparaten (fotocellen, ontvanger, enz.) moeten op de hoofdeenheid worden aangesloten. Op de ondergeschikte eenheid mogen uitsluitend de volgende apparaten worden aangesloten: waarschuwingslamp, S.C.A.-uitgangsindicator, apparaten op de STOP-ingang en P.P. (ook wel STEP-BY-STEP, of Stap-voor-stap), OPEN-ingangen en CLOSE worden genegeerd.
- Als u een reserveaccu wilt gebruiken (NICE PS124), moet elke aandrijving een eigen accu hebben.
- Alle geprogrammeerde functies op de ondergeschikte eenheid worden genegeerd, behalve de functies die zijn geprogrammeerd in:
| Programmering van niveau I. | Programmering van niveau II. |
|---|---|
| L4 - Stand-bymodus | L3 - Motorsnelheid |
| L5 - Piek | L4 - Uitgangsindicator |
| L8 - Ondergeschikte eenheid | L5 - Motorkracht |
| L8 - Foutlogboek |
Installatieprocedure voor twee Robus-aandrijvingen in de modus als slave-eenheid
1. Monteer de poorten en aandrijvingen en stel de openingsrichtingen in volgens:
2. Sluit de aandrijvingen aan volgens het schema (let op de polariteit van de BlueBUS-aansluiting tussen de aandrijvingen):
3. Voer de elektrische voeding naar beide aandrijvingen
4. Stel bij de slave-eenheid in programmeringsniveau II de parameter L8 - Slave-eenheid
5. Voer de fase voor het inleren van de aangesloten apparaten uit op de slave-eenheid
6. Voer de fase voor het inleren van de aangesloten apparaten uit op de master-eenheid
7. Voer de fase voor het inleren van de vleugellengte uit op de master-eenheid
Extra externe apparaten op de aandrijving aansluiten
 |
Als u extra apparaten op de aandrijving wilt aansluiten die een externe voeding nodig hebben (bijv. signaalverlichting, sleutelschakelaar, magneetkaarten enz.), sluit het apparaat dan aan volgens de afbeelding. De geleverde spanning bedraagt 24Vdc -30% tot +50%, met een maximale stroomsterkte van 100mA. |
Speciale functies van de aandrijving
Poort permanent openhouden
Als het commando naar de STEP-BY-STEP-ingang (ook aangeduid als P.P. of stap-voor-stap) langer dan 2 seconden wordt gegeven, houdt de besturingseenheid de poort open zolang het commando actief blijft. Deze functie is handig in combinatie met een timer.
Geforceerde bediening
Als een veiligheidsvoorziening defect raakt of er bijvoorbeeld in de lichtstraal van de fotocellen een niet te verwijderen obstakel terechtkomt en de poort om veiligheidsredenen niet wil bewegen, kunt u de modus "Dodemansbediening" activeren, permanent via programmeringsniveau II door de instelling L2 - Stap-voor-stapbediening op de waarde L7 - Dodemansbediening, of tijdelijk:
- Geef de poort een commando (met de afstandsbediening, met de sleutelschakelaar enz.)
- Als er een probleem is, beweegt de poort niet en zwaailamp zal waarschijnlijk een fout signaleren.
- Geef daarom binnen 3 seconden na het vorige commando opnieuw een commando en houd dit ingedrukt.
- Zolang u het commando ingedrukt houdt, beweegt de poort; zodra u het loslaat, stopt de poort.
Onderhoudsmelding
Op programmeringsniveau II wordt bij onderdeel L7 - Onderhoudswaarschuwing het aantal cycli ingesteld waarna de aandrijving een onderhoudsverzoek moet signaleren. De aandrijving geeft dit aan met de zwaailamp (of eventueel via de S.C.A.-uitgang, als deze is ingesteld op programmeringsniveau II bij onderdeel L4 - Uitgangsindicator niveau L7 - Onderhoud) als volgt:
| Aantal cycli | Signalering via zwaailamp | Signalering via uitgangsindicator S.C.A. |
|---|---|---|
| minder dan 80% van de limiet | Normale werking, knippert met tussenpozen van een halve seconde. | "Brandt" 2 seconden na het begin van het openen. |
| 80-100% van de limiet | Brandt 2 seconden na het begin van de beweging en werkt daarna normaal verder. | Knippert tijdens de beweging. |
| meer dan 100% van de limiet | Brandt 2 seconden na het begin van de beweging, werkt daarna normaal verder en brandt 2 seconden na afloop van de beweging. | Knippert voortdurend. |
Het wissen van de onderhoudsmelding en het controleren van het huidige aantal bewegingen ten opzichte van de limiet worden beschreven in hoofdstuk 7.4.3 van de handleiding.
Problemen met de aandrijving oplossen
Als iets u niet duidelijk is of als u een ander probleem hebt, kunt u gerust contact opnemen met onze technische ondersteuning voor NICE-aandrijvingen.
Afhankelijk van de aard van het probleem
Tijdens de montage (of bij een storing van de aandrijving) kunt u een van de volgende problemen tegenkomen:
|
Probleem |
Mogelijke oplossing |
|---|---|
|
De poort reageert niet op een commando van de afstandsbediening en de led op de afstandsbediening gaat niet branden. |
Controleer of de batterijen van de afstandsbediening van de aandrijving in orde zijn; zo niet, vervang ze dan. U vindt de handleiding in de betreffende bedieningshandleiding. |
|
De poort reageert niet op de opdracht van de afstandsbediening, maar het ledlampje op de afstandsbediening brandt. |
Controleer of afstandsbediening in het geheugen is opgeslagen van de ontvanger in orde is, of probeer afstandsbediening opnieuw op te slaan. |
|
De poort beweegt niet en de BlueBUS-led knippert niet.
|
Controleer of de aandrijving op 230V is aangesloten. Als dat zo is, meet dan beide zekeringen door en vervang ze zo nodig door nieuwe met dezelfde specificaties. |
|
De poort beweegt niet en het zwaailicht knippert niet. |
Controleer of de aandrijving de opdracht überhaupt registreert. Bij het verzenden van een opdracht met de afstandsbediening moet de BlueBUS-led twee keer snel knipperen. Als de opdracht door een ander apparaat via de STEP-BY-STEP-ingang (P.P.) wordt verzonden, moet de bijbehorende STEP-BY-STEP-led. |
|
De poort beweegt niet en het zwaailicht knippert enkele keren. |
Tel het aantal knippersignalen en raadpleeg Diagnose aan de hand van de knippersignalen van het zwaailicht. |
|
De poort begint te bewegen, maar stopt meteen en begint in de tegenovergestelde richting te bewegen. |
De ingestelde motorkracht is waarschijnlijk te laag voor uw poort. Controleer of er niets de beweging van de poort belemmert en verhoog zo nodig de aandrijfkracht; u kunt eventueel ook de functie Piek. |
|
De poort begint te bewegen, maar het zwaailicht werkt niet. |
Controleer of er spanning staat op de FLASH-uitgang tijdens de beweging van de poort (de hoogte van de spanning is niet van belang, ca. 10-30Vdc). Als er spanning op de uitgang staat, ligt het probleem waarschijnlijk bij het zwaailicht, probeer het te vervangen door een vergelijkbaar exemplaar om te zien of dat werkt. Als er geen spanning op de uitgang staat, kan de FLASH-uitgang overbelast zijn. Controleer of er geen kortsluiting in de bedrading zit. |
|
De poort begint te bewegen, maar de S.C.A.-uitgang werkt niet. |
Bepaal het type functie die voor de S.C.A.-uitgang is geprogrammeerd en controleer, als de uitgang moet knipperen, of er spanning op staat (ongeveer 24Vdc). Als er spanning op de uitgang staat, ligt het probleem bij de lamp. Probeer deze te vervangen door een vergelijkbaar exemplaar om te zien of dat werkt. Als er geen spanning op de uitgang staat, kan de S.C.A.-uitgang overbelast zijn. Controleer of er geen kortsluiting in de bedrading zit. |
Diagnose aan de hand van de knippersignalen van het zwaailicht
Tijdens de beweging van de poort zwaailicht knippert regelmatig elke seconde. Bij een probleem geeft het zwaailicht de fout aan met twee reeksen snelle knippersignalen achter elkaar.
|
Knipperreeks |
Fout |
Oplossing |
|---|---|---|
|
1 knippersignaal 1 seconde pauze 1 knippersignaal |
BlueBUS-fout
|
De apparaten die op de BlueBUS-ingang zijn aangesloten, komen niet overeen met de apparaten die zijn gedetecteerd tijdens de detectiefase. Voer de detectiefase opnieuw uit. Helpt dat niet, probeer het dan nogmaals. Anders moet u met behulp van een eliminatiemethode het defecte apparaat opsporen en vervangen (kopen, reclameren of repareren). |
|
2 knippersignalen 1 seconde pauze 2 knippersignalen |
Activering van de fotocel |
De fotocellenworden geactiveerd. Dit is normaal als de lichtstraal wordt onderbroken terwijl de poort sluit. Als de lichtstraal niet is onderbroken, kunnen de fotocellen vuil of verblind zijn, of defect zijn. |
|
3 knippersignalen 1 seconde pauze 3 knippersignalen |
Activering van de begrenzing van de motorkracht
|
Tijdens de beweging van de poort wordt verhoogde wrijving gedetecteerd. Mogelijk is uw poort niet goed afgesteld; probeer de poort met de hand te bewegen en opnieuw af te stellen. Anders helpt doorgaans de motorkracht te verhogen, eventueel ook de functie Piek te activeren. Een ander probleem kan zijn dat u de onderste aanslag te hoog hebt ingesteld. |
|
4 knippersignalen 1 seconde pauze 4 knippersignalen |
Activering van de STOP-ingang
|
Er is een opdracht verzonden naar de STOP-ingang. Als dit ongewenst gedrag is, controleer dan de apparaten die op deze ingang zijn aangesloten. |
|
5 knippersignalen 1 seconde pauze 5 knippersignalen |
Interne fout van de besturingseenheid |
Wacht 30 seconden en probeer het opnieuw. Blijft de fout bestaan, probeer dan te resetten. Anders moet de besturingseenheid waarschijnlijk worden gerepareerd of vervangen. |
|
6 knippersignalen 1 seconde pauze 6 knippersignalen |
De tijdslimiet voor de bewegingen is bereikt. |
Wacht enkele minuten totdat de cyclusteller onder de limiet is gezakt. |
|
7 knippersignalen 1 seconde pauze 7 knippersignalen |
Interne fout in de elektronische circuits. |
Koppel de volledige aandrijving enkele seconden los en probeer het opnieuw. Als dit aanhoudt, probeer dan te resetten. Anders moet de besturingseenheid waarschijnlijk worden gerepareerd of vervangen. |
|
8 keer knipperen 1 seconde pauze 8 keer knipperen |
Er is een permanent commando actief.
|
Er wordt voortdurend een commando naar de aandrijving gestuurd – controleer de aangesloten apparaten op de OPEN-ingang. Waarschijnlijk is dit de timer, als u er een hebt aangesloten.
|
Diagnose aan de hand van knipperende leds
Op de besturingseenheid RBA3R10 van de aandrijving NICE Robus RB400 bevinden zich twee ledgroepen. Elke groep geeft door te knipperen of continu te branden aan of de besturingseenheid normaal werkt, of signaleert een storing volgens de onderstaande tabellen.
Horizontale leds BLUEBUS, STOP, PP, OPEN, CLOSE
|
Signalering |
Status |
Oplossing |
|---|---|---|
|
BlueBUS-led |
||
|
Uit |
Storing
|
Controleer de aansluiting op het elektriciteitsnet, en controleer als die in orde is de zekeringen F1 en F2. Vervang ze indien nodig door nieuwe met dezelfde eigenschappen. |
|
Brandt |
Ernstige storing
|
Probeer de besturingseenheid los te koppelen, en eventueel alle ingangen los te koppelen. Helpt dit niet, reset de besturingseenheid dan. Als dat ook niet helpt, moet deze waarschijnlijk worden vervangen. |
|
Knippert met tussenpozen van één seconde |
Alles in orde |
De besturingseenheid werkt normaal. |
|
2 snelle knippersignalen |
De status van de ingangen is gewijzigd |
Normale werking – de status van de ingang STEP-BY-STEP, STOP, OPEN, CLOSE is gewijzigd; de fotocellen zijn geactiveerd of de aandrijving heeft een commando ontvangen van de afstandsbediening. |
|
Reeksen knippersignalen met tussenpozen van één seconde |
Meerdere mogelijkheden |
Het aantal knippersignalen per reeks komt overeen met de storingsdiagnose aan de hand van het zwaailicht. |
|
STOP-led (Stoppen) |
||
|
Uit |
De STOP-ingang is geactiveerd |
Controleer de apparaten die zijn aangesloten op de STOP-ingang. |
|
Brandt |
Alles in orde |
De STOP-ingang is niet actief. |
|
STEP-BY-STEP-led (ook aangeduid als P.P., stap-voor-stap) |
||
|
Uit |
Alles in orde |
STEP-BY-STEP-ingang is niet actief. |
|
Brandt |
De STEP-BY-STEP-ingang is geactiveerd |
De besturingseenheid werkt normaal als het actieve apparaat is aangesloten op de STEP-BY-STEP-ingang. |
|
OPEN-led (Openen) |
||
|
Uit |
Alles in orde |
De OPEN-ingang is niet actief.
|
|
Brandt |
De OPEN-ingang is geactiveerd |
De besturingseenheid werkt normaal als het actieve apparaat is aangesloten op de OPEN-ingang. |
|
CLOSE-led (Sluiten) |
||
|
Uit |
Alles in orde |
De CLOSE-ingang is niet actief.
|
|
Brandt |
De CLOSE-ingang is geactiveerd |
De besturingseenheid werkt normaal als het actieve apparaat is aangesloten op de CLOSE-ingang. |
Verticale leds L1–L8
|
Signalering |
Oplossing |
|---|---|
|
Led 1 |
|
|
Uit |
Geeft tijdens normaal bedrijf aan dat de functie Automatisch sluiten niet is ingeschakeld. |
|
Brandt |
Geeft tijdens normaal bedrijf aan dat de functie Automatisch sluiten is ingeschakeld. |
|
Knippert |
|
|
Led 2 |
|
|
Uit |
Geeft tijdens normaal bedrijf aan dat de functie Sluiten nadat de fotocellen zijn onderbroken niet is ingeschakeld. |
|
Brandt |
Geeft tijdens normaal bedrijf aan dat de functie Sluiten nadat de fotocellen zijn onderbroken is ingeschakeld. |
|
Knippert |
|
|
Led 3 |
|
|
Uit |
Geeft tijdens normaal bedrijf aan dat de functie Altijd sluiten niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Altijd gesloten is ingeschakeld. |
|
Knippert |
|
|
LED 4 |
|
|
Brandt niet |
Tijdens normaal bedrijf geeft dit aan dat de functie Stand-by niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Stand-by is ingeschakeld. |
|
Knippert |
|
|
LED 5 |
|
|
Brandt niet |
Tijdens normaal bedrijf geeft dit aan dat de functie Piek niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Piek is ingeschakeld. |
|
Knippert |
De functie wordt geprogrammeerd. |
|
LED 6 |
|
|
Brandt niet |
Tijdens normaal bedrijf geeft dit aan dat de functie Vooraf knipperen niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Vooraf knipperen is ingeschakeld. |
|
Knippert |
De functie wordt geprogrammeerd. |
|
LED 7 |
|
|
Brandt niet |
Tijdens normaal bedrijf geeft dit aan dat de functie Sluiten betekent gedeeltelijk openen niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Sluiten betekent gedeeltelijk openen is ingeschakeld. |
|
Knippert |
De functie wordt geprogrammeerd. |
|
LED 8 |
|
|
Brandt niet |
Tijdens normaal bedrijf geeft dit aan dat de functie Slave-eenheid niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Slave-eenheid is ingeschakeld. |
|
Knippert |
De functie wordt geprogrammeerd. |
Montage van de back-upaccu op de NICE Robus 400-aandrijving
NICE PS124-back-upaccu maakt geen standaard deel uit van de levering van de aandrijving, maar kan apart worden besteld. Deze wordt gebruikt bij een stroomstoring; de poortaandrijving wordt dan door de accu gevoed. De accu wordt continu opgeladen via het elektriciteitsnet.

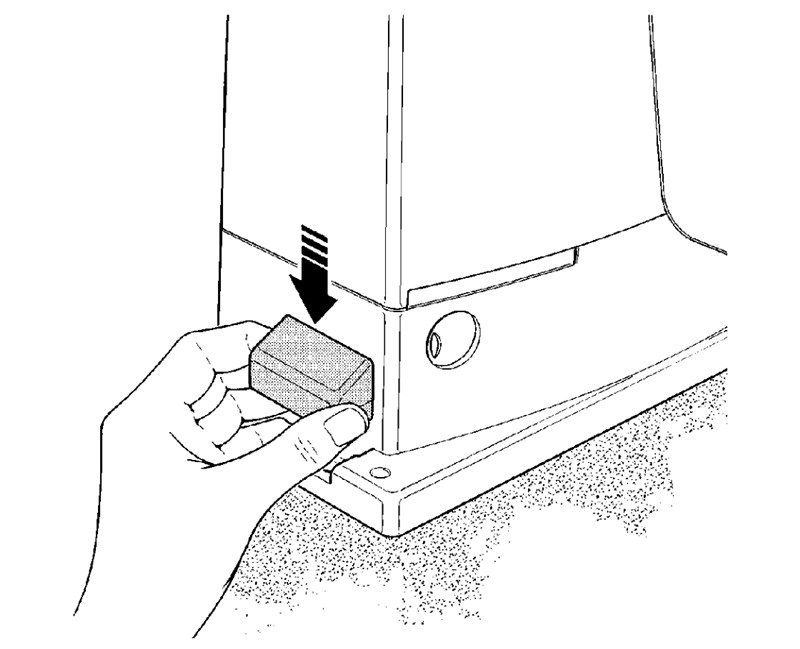

| 1. Wip het kunststof afdekdopje van de accuconnector los | 2. Sluit de accu aan op de connector en plaats deze naast de besturingseenheid |
|---|---|
 |
 |
Handmatige ontgrendeling van de NICE Robus RB400-aandrijving
 |
Bij een stroomstoring kunt u de poort niet bedienen met de afstandsbediening. Daarom kan de aandrijving met de ontgrendelingssleutel worden ontgrendeld en kan de poort handmatig worden verplaatst: |
| 1. Schuif het afdekkapje van het ontgrendelingsslot opzij | 2. Steek de ontgrendelingssleutel erin en draai deze met de klok mee |
|---|---|
 |
 |
| 3. Trek de ontgrendelingshendel naar buiten | 4. U kunt de poort handmatig verplaatsen |
 |
 |
Technische eigenschappen van de NICE Robus RB400-aandrijving
| Model | NICE Robus RB400 |
|---|---|
| Typeomschrijving | Elektromechanische tandwielmotor voor automatische bediening van schuifpoorten in particuliere omgevingen. Geleverd inclusief NICE RBA3R10-besturingseenheid, maar zonder radio-ontvanger. |
| Tandwiel | Aantal tanden: 15 Tandmodule: 4 Steek: 12,6mm Steekcirkeldiameter: 60mm |
| Koppel [Kracht] |
12Nm [400N] - vereist om de vleugel in beweging te brengen |
| Nominaal koppel [Nominale kracht] |
6Nm [200N] - vereist om de vleugel in beweging te houden |
| Snelheid | 0,34 m/s |
| Nominale snelheid | 0,18 m/s |
| Limiet voor opeenvolgende cycli | 100 cycli/dag (de besturingseenheid beperkt het aantal op basis van de beperkingen, zie Aandrijving selecteren) |
| Bedrijfslimiet | 10 minuten (de besturingseenheid beperkt de tijd op basis van de beperkingen, zie Aandrijving selecteren) |
| Levensduur | van 250.000 tot 20.000 cycli, afhankelijk van het gewicht en de lengte van de vleugel en ook van de instelling van de aandrijving |
| Voeding | 230V (+10% -15%) 50/60Hz |
|
Opgenomen vermogen |
250W [1,1A] |
| Isolatieklasse | 1 - moet geaard worden |
| Noodvoeding | kan afzonderlijk worden aangeschaft en gemonteerd NICE PS124-noodaccu |
| Uitgang voor zwaailamp | voor twee zwaailampen 12V met een lamp van 21W (bijv. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Uitgangsindicator (S.C.A.) | voor één lamp van 21V, max. 4W (uitgangsspanning +50% -30%); kan een klein relais aansturen |
| BlueBUS-uitgang | één uitgang voor maximaal 15 BlueBUS-apparaten |
| STOP-ingang | voor normaal open, normaal gesloten en apparaten met een constante weerstand van 8,2KΩ |
| STEP-BY-STEP-ingang (P.P., stapsgewijze bediening) | normaal open (sluiten activeert het commando "Stapsgewijs") |
| OPEN-ingang | normaal open (sluiten activeert het commando "Openen") |
| CLOSE-ingang | normaal open (sluiten activeert het commando "Sluiten") |
| Radio-ontvanger | zonder ontvanger, "SM"-connector voor ontvangers NICE SMXI, NICE OXI enz. |
| Antenne-ingang | 52Ω voor coaxkabel RG-58 (of vergelijkbaar) |
| Programmeerfuncties | 8 functies in-/uitschakelen (Programmering niveau I.) 8 instelbare functies (Programmering niveau II.) |
| Zelflerende functies |
bepaling van de vleugellengte (berekening van de start- en vertragingsafstanden, berekening van het gedeeltelijke openingspunt) |
| Bedrijfstemperatuur | -20°C tot +50°C |
| Gebruik in zoute, zure en potentieel explosieve omgevingen | nee |
| Beschermingsklasse | IP44 |
| Afmetingen | 195×330×277 (b×d×h) |
| Gewicht | 8kg |
Hoe kan ik dit artikel bestellen?
Kies de manier die u het beste uitkomt:
- bestellen via de webshop: gebruik de koopknop om het artikel in uw winkelwagen te plaatsen (u vindt de koopknop hier in de tabel met productvarianten).
- bestellen per e-mail: bestel via [email protected]
