NICE ROBUS RBS600 - losse aandrijving voor schuifpoorten (A)
NIEUW| Beschikbaarheid van het product: | Op voorraad | We verzenden producten standaard binnen 24 uur. |
|---|
Op voorraad
€ 553,28 incl. btw
| Gewicht |
|---|
| 11 kg |
Beschrijving van het product NICE ROBUS RBS600 - losse aandrijving voor schuifpoorten (A)
Aandrijving NICE Robus RBS600 is bedoeld voor schuifpoorten met een gewicht tot 600 kg en een doorgangsbreedte tot 8 m. Heeft een inductieve eindschakelaar. De aandrijving is niet-terugloopbaar. De aandrijving is compact, veilig en praktisch, met een slagvaste behuizing, en ideaal voor zowel particulier als zakelijk gebruik. Gedetailleerde technische eigenschappen ». De aandrijving programmeren ». Handleiding downloaden ».
Dit product – de losse aandrijving voor schuifpoorten NICE Robus RBS600 (onze code NICE-RBS600-A) – bevat:
- Elektromechanische aandrijving NICE Robus RBS600 met een draagvermogen van 600 kg en een maximale vleugellengte van 8 m, met een ingebouwde (maar verwijderbare) besturingseenheid MCU1R30, met ingebouwde radio-ontvanger en een “SM”-connector voor een plug-inontvanger.
- 2 x ontgrendelingssleutel voor handmatige bediening van de aandrijving (nodig bij stroomuitval).
- Montageonderdelen voor de aandrijving: bevestigingsmiddelen, montageplaat en magnetische eindstops voor de inductieve eindschakelaar.
- Montagehandleiding
Een van de belangrijkste voordelen van de aandrijving Robus RBS600 is de hoge openings- en sluitsnelheid, mogelijk gemaakt door geavanceerde technologie. De aandrijving detecteert obstakels en biedt de mogelijkheid om fotocellen aan te sluiten, wat maximale veiligheid garandeert. De aandrijving is ook uitgerust met een temperatuursensor die de trekkracht aanpast aan de weersomstandigheden en beschermd wordt door een thermische zekering.
De hoogwaardige constructie met beschermingsgraad IP44 garandeert een lange levensduur van de aandrijving. Robus RBS600 is compatibel met accessoires van het merk Nice. Het geïntegreerde systeem "Eye Check" geeft visuele feedback via een ledlampje (rood/groen).
De functie 'Slave-eenheid' (master-slavemodus) maakt gesynchroniseerde bediening van twee motoren mogelijk, zodat een dubbele schuifpoort die in tegengestelde richtingen opent. De aandrijving is ook compatibel met het oudere model Robus RB600, maar alleen vanaf de versie met besturingseenheid RBA3R10. De oudere RBA3/c is niet compatibel met RBS.
De ingebouwde besturingseenheid maakt eenvoudige bediening mogelijk. Programmeerbaarheid is een van de belangrijkste eigenschappen van dit model.
De ingebouwde bidirectionele ontvanger is klaar voor directe programmering, waardoor aansluiten en bedienen eenvoudiger wordt.
Een ander voordeel is de mogelijkheid om extra functies te integreren via een uitbreidingsprintplaat, waaronder verlichting voor een veiligere installatie.
Gebruiksvriendelijke technologie BlueBUS maakt het eenvoudig om maximaal 7 paar fotocellen via een tweedraads kabel van stroom te voorzien en te bedienen.
De aandrijving bespaart tot 90% energie in stand-bymodus en is compatibel met de zonne-energieset van Nice.
De aandrijving is voorzien van een tandwiel met module 4, compatibel met de tandheugel uit ons assortiment.
Dankzij de BiDi-WiFi-module (optioneel accessoire) kan de aandrijving worden bediend met de mobiele app MyNice (Android/iOS) en worden geprogrammeerd met MyNice Pro (Android/iOS).
Compatibiliteit met afstandsbedieningen:
De aandrijving heeft een ingebouwde ontvanger en is compatibel met afstandsbedieningen uit de NICE-serie MYGO, ONE en INTI. De interne ontvanger ondersteunt geen FloR- of Flo-codering. Op de besturingseenheid bevindt zich echter ook een SM-connector voor aansluiting van een plug-inontvanger, wat handig kan zijn als u een oude aandrijving hebt vervangen door een nieuwe RBS en afstandsbedieningen van een ouder type hebt.
Informatie voor bezitters van oudere NICE FLOR-afstandsbedieningen:
Als u al oudere NICE-afstandsbedieningen van het type FLOR hebt (modellen FLO2R-S, FLO2RE, FLO4R-S, FLO4RE), kunt u deze blijven gebruiken met de nieuwe aandrijving NICE RBS. U moet wel een plug-in ontvanger OXIBD of een van de externe ontvangers aanschaffen, bijvoorbeeld NICE OX2.
Extra groot bereik van afstandsbedieningen:
De aandrijving NICE RBS heeft een sleuf voor een interne ontvanger, zodat u een ontvanger kunt installeren van het type NICE OXILR met LoRa. Ook kunt u een ontvanger aansluiten van het type NICE OXIFM voor meer mogelijkheden.
Informatie voor bezitters van oudere NICE FLO- en NICE SMILO-afstandsbedieningen:
Als u thuis NICE-afstandsbedieningen met codering FLO of SMILO, kunt u deze ook gebruiken met de aandrijving NICE RBS. U moet hiervoor wel een interne ontvanger aanschaffen: OXIBD, die vaste codesignalen (FLO, SMILO) kan ontvangen. In dat geval accepteert de ontvanger alleen deze oudere afstandsbedieningen; nieuwe modellen kunnen niet tegelijkertijd worden gekoppeld.
Accessoires die compatibel zijn met de aandrijving Nice Robus RBS600
We raden aan om bij de aandrijving compatibele optionele accessoires aan te schaffen of een van de voorgemonteerde aandrijvingsets met korting.
| Wat | Waarom | Type |
|---|---|---|
| Zwaailicht | Geeft de beweging van de poort aan met knipperlicht – geschikt voor uitritten met beperkt zicht. Inclusief antenne voor een groter bereik van de afstandsbediening. |
Of alle zwaailichten met een voeding van 12V-24V van andere fabrikanten. |
| Fotocellen | Detecteren tijdens het sluiten obstakels en stoppen de beweging – zo botst de poort niet tegen auto's of personen. | |
| Zender | Voor de bediening van de poort op afstand. | |
| Ontvanger |
Voor de bediening van de poort op afstand. De RBS-aandrijving heeft een geïntegreerde radio-ontvanger, maar kan ook worden aangesloten op een plug-inontvanger. Zo kunt u eenvoudig overstappen van een oudere RB-aandrijving naar een nieuwere RBS zonder de afstandsbedieningen opnieuw te koppelen. |
|
| Programmeerapparaten |
|
|
| Antenne | Voor een groter bereik van de afstandsbediening. | |
| Toetsenbord | Als u uw afstandsbediening vergeet, of als u veel voertuigen of personen heeft en niet iedereen een afstandsbediening wilt geven. | |
| Sleutelschakelaar | Bedien de poort met een sleutel via een schakelaar die met een kabel op de aandrijving is aangesloten. | |
| Kaartlezers | Bedien de aandrijving door een kaart of sleutelhanger bij de lezer te houden. | ERA Transponder Reader ETPB |
| Tandheugel | Noodzakelijk voor de automatisering: zonder tandheugel kan de aandrijving de poort niet verplaatsen. | |
| Noodvoeding | Bij stroomuitval blijft de poort werken. |
Handleidingen en documenten downloaden
Handleiding voor de Nice Robus RBS600-aandrijving – PDF
Instructies voor het koppelen van afstandsbedieningen aan een Nice-aandrijving – link
NICE Robus RBS600 in het kort
NICE Robus RBS is een familie onomkeerbare elektromechanische tandwielaandrijvingen voor schuifpoorten. Ze worden geleverd met een ingebouwde (verwijderbare) NICE MCU1R30-besturingseenheid met ingebouwde ontvanger en SM-connector voor plug-inontvangers voor radiosignalen van het type OXI, bijvoorbeeld NICE OXIBD. Beschikt over een ON-OFF-functie om de interne ontvanger uit te schakelen (in programmeringsniveau I). De interne ontvanger ondersteunt de coderingen FloR en Flo niet..
De elektrische aansluitingen van externe apparaten ( fotocellen, waarschuwingslamp enz.) zijn bij de familie NICE Robus RBS vereenvoudigd met de technologie BlueBUS, waarmee meerdere apparaten met één tweedraads kabel op dezelfde connector kunnen worden aangesloten (zonder rekening te hoeven houden met de polariteit). Op de besturingseenheid kunnen ook conventionele relaisgestuurde fotocellen. De besturings- eenheid MCU1R30 heeft ook een OSE-ingang (Optoelectronic Safety Edge), max. 15 mA.
De automatische bediening van de aandrijving is afhankelijk van de stroomtoevoer. Bij stroomuitval kan de motor worden ontgrendeld met behulp van de ontgrendelingssleutel. Er kan een NICE PSS124-back-upaccuworden bijgekocht, waarmee de aandrijving ook tijdens een stroomstoring kan blijven werken. Het oudere model noodvoeding NICE PS124 is alleen compatibel in combinatie met de adapter CABLA11.
De aandrijving heeft twee leds: groen geeft beweging aan, rood geeft actieve fotocellen, afwijkende situaties en storingen aan. De eindschakelaar is inductief.. De functies kunnen ook worden bediend en ingesteld met de mobiele app My Nice Pro (Android/iOS).
Een aandrijving kiezen – is de NICE Robus RBS600 geschikt voor mijn poort?
Elke poort heeft een bepaalde afmeting (d.w.z. hefboomwerking) en gewicht (d.w.z. de zwaartekracht op de hefboom), en elke aandrijving heeft haar beperkingen. De aandrijving NICE Robus RBS600 is geschikt voor de volgende vleugellengtes en poortgewichten:
| Aantal cycli per uur Aantal opeenvolgende cycli |
Gewicht van de poortvleugel | ||
|---|---|---|---|
| tot 400 kg | tot 600 kg | ||
| Lengte van de poortvleugel | tot 4 m | 35 | 40 |
| vanaf 8 m | 20 | 20 | |
In principe bepaalt de lengte van de poortvleugel het maximale aantal cycli per uur en ook het aantal opeenvolgende cycli, dat wil zeggen: ze geeft aan hoe lang de aandrijving in bedrijf kan zijn. Een hoger gewicht verlaagt deze aantallen procentueel vanwege de grotere belasting en bepaalt ook de maximaal toegestane snelheid bij die belasting. De aandrijving is uitgerust met een thermische beveiliging die de temperatuur van de motor en de omgeving meet en het mogelijke aantal cycli dienovereenkomstig verlaagt.
De opgegeven waarden gelden wanneer de voorwaarden van de fabrikant worden nageleefd (weersinvloeden, temperaturen, stijfheid en soepele beweging van de poort). In de praktijk adviseren we een totale belasting van ongeveer 80 % van deze waarden.
Limieten van de NICE Robus RBS600-aandrijving
De opgegeven waarden zijn door NICE aanbevolen. Op basis van onze ervaring adviseren we een marge van ongeveer 20 % ten opzichte van de opgegeven waarden:
| Robus RBS600 | Maximaal | Aanbevolen |
|---|---|---|
| Lengte van de poortvleugel | 8 m | 6 m |
| Gewicht van de poortvleugel | 600 kg | 480 kg |
Als u de aandrijving maximaal belast, wordt de levensduur korter – hieronder vindt u een indicatieve berekening van de levensduur afhankelijk van de belastingsfactoren.

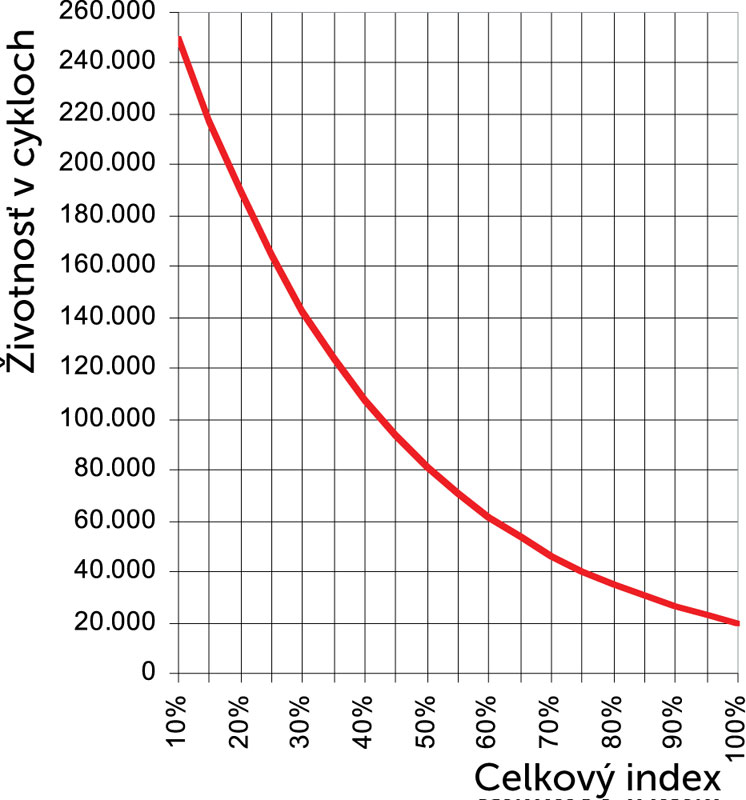

Levensduur van de NICE Robus RBS600-aandrijving
Tel in de tabel de belastingsindices voor het gewicht en de lengte van de poortvleugel bij elkaar op en voeg de indices van overige factoren toe (indien van toepassing). Lees vervolgens in de grafiek de levensduur van de aandrijving af in aantal cycli.
Voorbeeld: Poort met een doorgangsbreedte van 4,5 m en een gewicht tot 200 kg: lengte-index ~30 + gewichtsindex 10 + index voor lagere temperatuur 10 ⇒ totaal 40. Volgens de grafiek komt dit neer op ~120 000 cycli, wat bij 10 bewegingen per dag ≈ 32 jaar is.
| Eigenschappen van de volledige automatisering | Index | Levensduurgrafiek |
|---|---|---|
| Gewicht van de poortvleugel |
De aanbevolen maximale totale index is maximaal 75 % (≈ 40 000 cycli; bij 10 cycli per dag ≈ 10 jaar). |
|
| Tot 200 kg | 10 | |
| 200-400 kg | 30 | |
| 400-500 kg | 40 | |
| 500-600 kg | 60 | |
| Lengte van de poortvleugel | ||
| Tot 4 m | 15 | |
| 4–6 m | 25 | |
| 6–8 m | 40 | |
| Overige invloeden (als de kans op voorkomen > 10 % is) | ||
| Temperatuur > 40 °C, < 0 °C of luchtvochtigheid > 80 % | 10 | |
| Stoffige omgeving | 15 | |
| Zoute omgeving | 20 | |
| Activering van de fotocellen | 20 | |
| Activering van de STOP-ingang | 30 | |
| Snelheid hoger dan „L4 – Snel“ | 25 | |
| Piekfunctie actief | 25 | |
Montage van de aandrijving NICE Robus RBS600
De manier waarop de aandrijving wordt gemonteerd voor een railpoort en een vrijdragende schuifpoort is verschillend. Voor een railpoort wordt de aandrijving doorgaans op terreinniveau gemonteerd; voor een vrijdragende schuifpoort moet de aandrijving hoger worden geplaatst (M8-draadeinden, eigen console, verhoging van de betonnen fundering enz.).
De hoogte waarop het tandheugel wordt geplaatst is bepalend, zodat deze optimaal in het aandrijftandwiel grijpt (zie „Tandheugel en eindstop“).
Bekabeling
NICE Robus RBS – aansluitsituatie
- Accessoireslijst A –
- Aandrijving Nice Robus RBS B –
- Fotocellen C –
- Palen met fotocellen D –
- Sleutelschakelaar E –
- Zwaailamp met ingebouwde antenne F –
- Tandheugel
- G – Statische veiligheidslijst 1
- H – Bewegende veiligheidslijst 1
- I – Eindstop bij openen
- J – Statische veiligheidslijst 2
- K – Bewegende veiligheidslijst 2
- L – Eindstop bij sluiten M –
Afstandsbediening
| Bekabelingsoverzicht | Doel | Type |
|---|---|---|
| Max. lengte | Voeding |
3 × 1,5 mm² 30 m |
| Bij een grotere afstand gebruikt u 3 × 2,5 mm² + aarding. |
Zwaailamp met antenne 2 × 0,5 mm² |
1 × coaxkabel RG58 20 m |
| 10 m (aanbevolen < 5 m) | Fotocellen |
2 × 0,5 mm²
30 m; bij meer dan 30 m 2 × 1 mm² gebruikenAls de BlueBUS-kabel langer is dan 30 m (max. |
| 50 m), gebruikt u 2 × 1 mm². | Sleutelschakelaar |
2 stuks 2 × 0,5 mm²
50 m |
| Kan worden vervangen door één kabel van 4 × 0,5 mm². | Veiligheidslijsten – statisch |
2 × 0,5 mm²
30 m Raadpleeg bij meerdere statische veiligheidslijsten de handleiding |
| – „Apparaten toevoegen of verwijderen / STOP-ingang“. | Veiligheidslijsten – bewegend |
2 × 0,5 mm²
50 m Raadpleeg bij meerdere statische veiligheidslijsten de handleiding |
– „Apparaten toevoegen of verwijderen / STOP-ingang“.
Montage Een van de voorwaarden voor een goede werking is de montagehoogte van de aandrijving. Meer hierover in het artikel.
„Op welke hoogte moet de aandrijving worden gemonteerd?“
Tandheugel en eindstop Werkingsprincipe: het draaimoment van het tandwiel wordt via de tandwieloverbrenging omgezet in een lineaire beweging op detandheugel.
 |
Nylon tandheugel Nylon tandheugel |
 |
Stalen tandheugel Stalen tandheugel |
– bevestiging door draadbeugels vast te lassen en deze vervolgens vast te schroeven; geschikt voor langere/zwaardere poorten, iets meer geluid tijdens het gebruik (staal tegenover staal).Het is belangrijk dat de tandmodule van de aandrijving compatibel is met de module van de. tandheugel De aandrijving NICE Robus RBS600 heeft module.
4
De aandrijving bepaalt de eindposities bij het openen en sluiten met behulp van eindstops die op de tandheugel zijn gemonteerd.
Procedure voor het monteren van eindstops op de tandheugel: 1. Stel de aandrijving en de poort zo af dat ze waterpas staan.
2.
Laat 1–2 mm speling tussen de tandheugel en het tandwiel, zodat het gewicht van de poort niet op de motor rust. 3.
Draai de bevestiging van de aandrijving vast, zodat deze tijdens het aangrijpen niet verschuift. 4.
Zet de poort in de open stand en stel de eindstops zo af dat ze in de eindpositie de schakelaar bedienen. 5. Breng de poort in de gesloten stand en stel de aanslagen zo af dat ze in de eindstand de schakelaar activeren.
Aansluiting van de NICE Robus RBS600-aandrijving
Vergeet niet vóór het aansluiten, loskoppelen of wijzigen van de bedrading van de aandrijving (op het lichtnet en op extra apparaten) de stroomtoevoer uit te schakelen – schakel de beveiligingen uit, verwijder de voedingszekering of koppel de back-upaccu los.
AANSLUITING op het lichtnet
 |
Voor de basiswerking moet de aandrijving op de stroomvoorziening worden aangesloten. |
| De aansluiting is eenvoudig: | |
| L – fase (bruin) | |
| I – aarde/PE (groen) | |
| N – nul (blauw) |
AANSLUITING van extra apparaten
NICE MCU1R30-besturingseenheid van de NICE Robus RBS600-aandrijving biedt de volgende in- en uitgangen:
| Ingang/uitgang | Beschrijving |
|---|---|
| FLASH (waarschuwingslamp) |
Uitgang 24 V voor een waarschuwingslamp, bijvoorbeeld Nice ELDC. |
| OGI (indicator) |
Uitgang voor een indicator (24 V). Het gedrag kan worden ingesteld via programmering op niveau II, item L4 – uitgangsindicator. |
| FOTO (fotocellen) |
Ingang voor fotocellen. |
| STEP-BY-STEP (SbS, P.P., stap-voor-stap) |
Ingang voor apparaten die de poort stap voor stap bedienen. NO-contacten (normally open) kunnen worden aangesloten. |
| 24 V (+) | Voeding voor externe apparaten (bijv. contactloze kaartlezer), 24 V DC −30 % ÷ +50 %, max. stroom 100 mA. |
| GND (aarde) |
Aarde voor externe apparaten die worden gevoed via de 24 V-klem. |
| STOP (stop) |
Ingang voor apparaten die de beweging van de poort stoppen. Mogelijke aansluitingen:
|
| OSE (optische veiligheidslijst) |
Interface voor een OSE-sensor (Optical Safety Edge), 12 V. |
| BLUEBUS | Ingang voor parallelle aansluiting van compatibele apparaten via de BlueBUS technologie (een tweedraads kabel verzorgt zowel de voeding als de communicatie). |
| AERIAL (antenne) |
Ingang voor de antenne van de radio-ontvanger. De antenne bevindt zich meestal in de waarschuwingslamp, bijvoorbeeld Nice ELDC, of het betreft een externe antenne NICE Aerial ABF. |
Zekeringen van de aandrijving
In de aandrijving bevinden zich twee zekeringen:
| Aanduiding | Beveiliging | Type |
|---|---|---|
| F1 | van de besturingseenheid | T 2A 250 V |
| F2 | van de voeding | T 1,6A 250 V |
 |
||
Standaard aansluitschema
Fotocellen van de aandrijving
De gebruiksvriendelijke BlueBUS-technologie maakt het mogelijk om tot 7 paar fotocellen te voeden en aan te sturen met een tweedraads kabel.

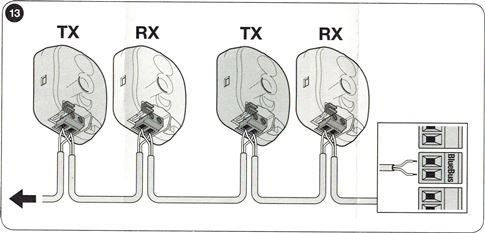

Aansluiting van meerdere paren NICE EPMB-fotocellen op het NICE BlueBUS-datanetwerk
Plaats de fotocellen rondom de poort volgens de voorbeeldsituaties voor de volledige aansluiting en stel de jumpers in volgens de jumpertabel voor de NICE EPMB-fotocellen. Houd de oriëntatie van de zenders TX en ontvangers RX aan volgens de voorbeeldsituaties om interferentie tussen dicht bij elkaar geplaatste paren te voorkomen. Sluit de fotocellen parallel aan volgens de afbeelding (de polariteit hoeft niet in acht te worden genomen):
Als u wilt dat de fotocellen als poortopeners werken (zie FA1 en FA2 in de voorbeeldsituaties), dat wil zeggen dat de poort opengaat wanneer een voertuig de optische as ertussen passeert, onderbreek dan de verbinding A op de zender TX en de ontvanger RX – zie de afbeelding:

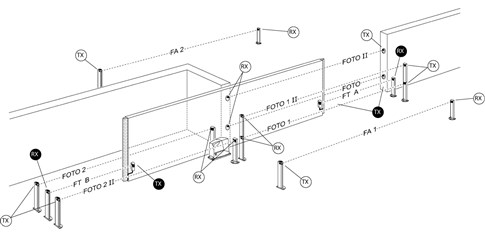

Voorbeeldsituatie voor de aansluiting van fotocellen

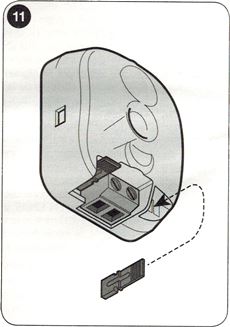

Jumpertabel voor NICE EPMB-fotocellen
 |
De aansluiting van meerdere paren fotocellen op het BlueBUS systeem gebeurt door verschillende jumpercombinaties in te stellen. Elk aangesloten paar moet een unieke combinatie hebben; in één BlueBUS-datanetwerk mogen geen twee paren dezelfde instelling hebben. Stel de jumper binnen één paar op zowel de zender TX als de ontvanger RX hetzelfde in. Bewaar ongebruikte jumpers voor later gebruik. |
| Aanduiding van het fotocelpaar | Jumper – combinatie van jumpers |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
| FA1 (Onderbreek de verbinding A op zowel TX als RX) |
 |
| FA2 (Onderbreek de verbinding A op zowel TX als RX) |
 |
Als u een fotocel moet vervangen, stel dan daarop dezelfde jumper in als op de oorspronkelijke fotocel. De fase voor het detecteren van de apparaten hoeft niet opnieuw te worden uitgevoerd.
Radio-ontvanger voor aandrijvingen
NICE Robus RBS600-aandrijving heeft een ingebouwde radio-ontvanger in de besturingseenheid NICE MCU1R30. De MCU1R30 heeft ook een SM-aansluiting (onder de kunststof afdekking) voor het aansluiten van een externe radio-ontvanger NICE OXIBD (of een oudere NICE OXI). De SM-aansluiting vergemakkelijkt de overstap van een oudere Robus RB-aandrijving naar een Robus RBS, met behoud van de reeds gekoppelde afstandsbedieningen.
De bewegingsrichting van de poort instellen
De gekozen richting moet overeenkomen met de positie van de aandrijving ten opzichte van het poortblad. Bekijk de poort vanaf de kant waar de aandrijving zich bevindt.
| Als de poort naar links opent, zet u de schakelaar naar links. | Als de poort naar rechts opent, zet u de schakelaar naar rechts. |
| De schakelaar bevindt zich rechts op de achterste zijkant van de besturingseenheid. |
|
Aangesloten apparaten van de aandrijving detecteren
Voer na elke aansluiting, loskoppeling of wijziging van de bedrading van apparaten op de BlueBUS- en STOP-ingangen de detectiefase van de extra apparaten uit. De aandrijving geeft aan dat deze fase nodig is door de leds L1 en L2 te laten knipperen.
 |
|
De lengte van het poortblad detecteren
Voor de juiste berekening van de aanloop- en uitloopafstand en de gedeeltelijke opening moet de aandrijving de lengte van het poortblad vaststellen. Tijdens deze procedure beweegt de poort van aanslag tot aanslag en meet de aandrijving de lengte met behulp van een schakelaar.
 |
|
De aandrijving programmeren
Bij de Robus RBS-aandrijving kunt u meerdere functies programmeren: functies in- of uitschakelen via programmering op niveau I, of standaardparameters instellen via programmering op niveau II.
De besturingseenheid MCU1R30 heeft drie knoppen voor de bediening en programmering van de aandrijving:
 |
Open |
Met deze knop geeft u de aandrijving opdracht om de poort te openen. Bij het programmeren gebruikt u deze knop ook om de waarde van de geprogrammeerde parameter te verhogen. |
|
Stop/Set |
Met deze knop geeft u de aandrijving opdracht om de poort te stoppen. Houd de knop 5 seconden ingedrukt om naar de programmering op niveau I te gaan. Houd de knop nogmaals ingedrukt om naar de programmering op niveau II voor de huidige led te gaan. |
|
|
Close |
Met deze knop geeft u de aandrijving opdracht om de poort te sluiten. Bij het programmeren gebruikt u deze knop ook om de waarde van de geprogrammeerde parameter te verlagen. |
Programmeren – niveau I
Op niveau I kunt u door te programmeren de betreffende functie in- of uitschakelen. Als de functie is ingeschakeld, brandt de bijbehorende led op de besturingseenheid. Standaard zijn alle functies uitgeschakeld.
Naar de programmering op niveau I gaan Houd de knop ‘Stop/Set’ ongeveer 5 seconden ingedrukt, totdat de led L1. Met de knoppen ‘Open’ en ‘Closeverplaatst u de actieve led omhoog of omlaag. U hebt 10 seconden voor elke handeling; daarna verlaat de aandrijving de programmeermodus. Wanneer de knipperende led naast de functie staat die u wilt wijzigen, drukt u op ‘Stop/Set’. ’ verplaatst u de actieve led omhoog of omlaag. Laat de aandrijving vervolgens binnen 20 seconden de modus verlaten. Als alles correct is verlopen, blijft de bijbehorende led branden.
Lijst met functies die kunnen worden in- of uitgeschakeld:
| Led | Functie | Beschrijving |
|---|---|---|
| L1 | Automatisch sluiten | Na de ingestelde tijd (‘Programmering niveau II – Pauzeduur’) sluit de poort na het openen vanzelf. Als de functie is uitgeschakeld, reageert de poort alleen op een commando (bijvoorbeeld via een afstandsbediening enz.). |
| L2 | Sluiten na onderbreking van de fotocellen | Na het vrijgeven van de fotocellen (het voertuig is voorbijgereden) begint de poort na 5 seconden te sluiten. De werking hangt af van L1:
|
| L3 | Altijd sluiten | Na een stroomstoring blijft de poort in de oorspronkelijke positie (uitgeschakeld) of sluit ze automatisch (ingeschakeld). |
| L4 | Stand-bymodus | Verlaagt het stroomverbruik tot een minimum (handig bij PSS124). Een minuut na de laatste beweging worden BlueBUS (en aangesloten apparaten) en alle leds behalve de BlueBUS-led uitgeschakeld (die knippert langzaam). Bij een commando start de besturingseenheid eerst weer op en voert daarna pas het commando uit. |
| L5 | Aanloop | Schakelt de geleidelijke aanloop uit – de motor draait meteen op vol vermogen (handig bij hoge wrijving, sneeuw of ijs). Verkort de levensduur van de aandrijving. |
| L6 | Vooraf knipperen | Voordat de poort in beweging komt, knippert de waarschuwingslamp 3 seconden; daarna begint de beweging. |
| L7 | Interne radiobesturing uitschakelen | Schakelt de geïntegreerde radio-ontvanger in de besturingseenheid uit. Schakel dit in als u een externe insteekontvanger van het type OXI gebruikt. Als de functie is uitgeschakeld, is de interne ontvanger actief. |
| L8 | ‘Slave’-modus – ondergeschikte eenheid | Na activering wordt de aandrijving een ‘Slave’. Hiermee kunnen 2 motoren op tegenover elkaar liggende poortvleugels worden gesynchroniseerd (Master/Slave). Zie voor meer informatie de Robus RBS-handleiding, paragraaf ‘Slave-modus’. |
Programmering – niveau II
Op niveau II stelt u de waarden van de functies in (anders dan op niveau I).
Programmering op niveau II openen. Houd de knop ‘Stop/Set’ ongeveer 5 seconden ingedrukt, totdat led L1 begint te knipperen. Met de knoppen ‘Open’ en ‘Close’ verplaatst u de actieve led omhoog of omlaag. U hebt 10 seconden voor elke handeling; anders verlaat de aandrijving de modus. Wanneer de led naast de functie staat waarvan u de parameter wilt aanpassen, opent u de instelling door ‘Stop/Set’ ingedrukt te houden. De led die brandt (terwijl u ‘Stop/Set’ nog ingedrukt houdt), geeft de huidige waarde aan. Wijzig de waarde met ‘Open’ (omhoog) of ‘Close’ (omlaag), laat vervolgens ‘Stop/Set’ los en wacht tot de aandrijving de modus binnen 20 seconden verlaat. Controleer de instelling door de procedure te herhalen zonder de waarde te wijzigen.
Lijst met instelbare functies:
| Ingangsled — naam en beschrijving | Instelled — waarde |
|---|---|
| L1 — Pauzeduur Als ‘Automatisch sluiten’ is ingeschakeld op niveau I, stelt u hiermee de tijd tussen het openen en het automatisch sluiten in. |
L1 — 5 s L2 — 15 s L3 — 30 s L4 — 45 s L5 — 60 s L6 — 80 s L7 — 120 s L8 — 180 s |
| L2 — Stap-voor-stapbediening Stelt de bewegingsvolgorde in bij herhaalde commando’s (knop op de afstandsbediening of ingang STEP-BY-STEP/P.P./Stap-voor-stap). Opmerking: bij L4, L5, L7 en L8 verandert de werking van de commando’s ‘Openen’ en ‘Sluiten’. |
L1 — Openen/Stoppen/Sluiten/Stoppen L2 — Openen/Stoppen/Sluiten/Openen L3 — Openen/Sluiten/Openen/Sluiten L4 — Gemeenschappelijk gebruik L5 — Gemeenschappelijk gebruik na twee keer ‘Stoppen’ L6 — Stap-voor-stap na twee keer ‘gedeeltelijk openen’ L7 — Aanwezigheid van een persoon L8 — ‘Halfautomatisch’ openen; sluiten bij ‘aanwezigheid van een persoon’ |
| L3 — Motorsnelheid Snelheid tijdens normaal bedrijf (niet bij aanloop of uitloop). „L6 – Extreem snel’ = 100% van 0,34 m/s enz. |
L1 — Zeer langzaam (30%) L2 — Langzaam (44%) L3 — Gemiddeld (58%) L4 — Snel (72%) L5 — Zeer snel (86%) L6 — Extreem snel (100%) L7 — Opent ‘Snel’, sluit ‘Langzaam’ L8 — Opent ‘Extreem snel’, sluit ‘Snel’ |
| L4 — OGI-uitgangsindicator Stelt de functie van de OGI-uitgang in (levert bij activering 24 V, −30%/+50%, max. 10 W). |
L1 — Poort openen L2 — Poort gesloten L3 — Poort open L4 — Tweede radio-uitgang L5 — Derde radio-uitgang L6 — Vierde radio-uitgang L7 — Onderhoud L8 — Elektrisch slot |
| L5 — Motorkracht Past de krachtregeling aan het gewicht van de automatisering aan. Het systeem houdt ook rekening met de omgevingstemperatuur en verhoogt de kracht bij koud weer. |
L1 — Uiterst lichte poort L2 — Zeer lichte poort L3 — Lichte poort L4 — Gemiddelde poort L5 — Middelzware poort L6 — Zware poort L7 — Zeer zware poort L8 — Uiterst zware poort |
| L6 — Gedeeltelijke opening Doorgangsbreedte bij gedeeltelijke opening. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,4 m L8 — 4,0 m |
| L7 — Onderhoudswaarschuwing Het aantal bewegingen waarna de aandrijving aangeeft dat onderhoud nodig is. |
L1 — 1 000× L2 — 2 000× L3 — 4 000× L4 — 7 000× L5 — 10 000× L6 — 15 000× L7 — 17 000× L8 — 20 000× |
| L8 — Foutenlijst Controle van het type fout bij de laatste 8 bewegingen (zie ‘Foutgeschiedenis’ in de handleiding). |
L1 — Resultaat van de 1e beweging L2 — Resultaat van de 2e beweging L3 — Resultaat van de 3e beweging L4 — Resultaat van de 4e beweging L5 — Resultaat van de 5e beweging L6 — Resultaat van de 6e beweging L7 — Resultaat van de 7e beweging L8 — Resultaat van de 8e beweging |
Automatisering van twee tegenover elkaar bewegende schuifpoorten met twee NICE Robus RB600-aandrijvingen (Master-Slave-modus)
Als u twee tegenover elkaar bewegende schuifpoorten wilt automatiseren, ondersteunen de aandrijvingen Robus de modus met een ondergeschikte eenheid (‘Master-Slave’). Eén aandrijving is de mastereenheid (Master) en geeft opdrachten aan de andere, ondergeschikte eenheid (Slave). Alle Robus-aandrijvingen zijn standaard ingesteld als mastereenheid, schakel daarom bij de ondergeschikte aandrijving op niveau I de functie L8 (Ondergeschikte eenheid). De verbinding tussen Master ↔ Slave wordt via BlueBUS tot stand gebracht.
Beperkingen voor de aansluiting van de master- en slave-eenheid
- De poort kan niet worden geopend met de slave-eenheid.
- Alle apparaten (bijv. fotocellen, externe ontvanger enz.) moeten op de mastereenheid worden aangesloten. Op de slave-eenheid mogen alleen het waarschuwingslicht, apparaten op de ingang STOP, SBS (STAP-VOOR-STAP) en de uitgangsindicator OGIworden aangesloten; de ingangen OPEN/CLOSE worden genegeerd.
- Als u een back-upaccu (NICE PSS124) gebruikt, moet elke aandrijving een eigen accu hebben.
- Op de slave-eenheid worden alle geprogrammeerde functies genegeerd, behalve de hieronder vermelde functies.
| Programmering op niveau I. | Programmering op niveau II. |
|---|---|
| L4 — Stand-by | L3 — Motorsnelheid |
| L5 — Aanloop | L4 — Uitgangsindicator |
| L8 — Ondergeschikte eenheid | L5 — Motorkracht |
| L8 — Foutenarchief |
Installatieprocedure voor twee Robus-aandrijvingen in de modus met ondergeschikte eenheid
- Monteer beide poortvleugels en beide motoren. Bepaal welke aandrijving de Master (N) wordt en welke de Slave (P). In de Master-Slave-modus kan alleen de slave-poortvleugel volledig worden geopend.
- (P) Kies de openingsrichting (richtingsschakelaar op de besturingseenheid).
- (P) Voer op de Slave het inleren van de apparaten en de lengte van de poortvleugel uit (‘Apparaten inleren’, ‘Lengte van de poortvleugel inleren’). Herhaal stap 1 als de richting omgekeerd is.
- (P) Schakel op de Slave de functie ‘Master-Slave-modus’ (niveau I, L8).
- (P+N) Verbind beide automatiseringssystemen volgens het schema.
- (N) Kies de openingsrichting op de Master.
- (N) Voer op de Master het inleren van de apparaten en de lengte van de poortvleugel uit. Tijdens het inleren van de poortvleugellengte beweegt ook de Slave. Herhaal stap 6 als de richting omgekeerd is.
Extra externe apparaten aansluiten
Op de besturingseenheid
Op de MCU1R30-besturingseenheid is beschikbaar 24 V DC (+) en GND (−) voor de voeding van externe apparaten, evenals aansluitklemmen voor OGI, BlueBUS en Flash. In de modus Master-Slave sluit u de apparaten aan op de hoofdaandrijving (uitzonderingen voor "Slave" zie de handleiding – "Master-Slave-modus").
MCU1R30 maakt bovendien aansluiting mogelijk van een uitbreidingskaart, die extra in- en uitgangen biedt.
De besturingseenheid uitbreiden met extra in- en uitgangen
De besturingseenheid biedt naast de beschikbare aansluitklemmen de mogelijkheid om een uitbreidingskaart aan te sluiten.. Hiermee kan de MCU1R30-eenheid worden uitgebreid met extra in- en uitgangen, zodat meerdere apparaten kunnen worden aangesloten. Het aantal en type in- en uitgangen is afhankelijk van het type uitbreidingskaart. Voor MCU1R30 zijn momenteel 3 typen uitbreidingskaarten:
MLAE21 - 2x 24V-ingang (standaard Openen, Sluiten), 1x 24V-uitgang (standaard OGI)
MLAE22 - 2x 24V-ingang (standaard Openen, Sluiten), 1x 24V-uitgang (standaard OGI), 1x 230V-uitgang (standaard Verlichting)
MLAE44 - 4x 24V-ingang (standaard Openen, Sluiten, Gedeeltelijk openen, Fotocel), 4x 24V-uitgang (standaard OGI, Poort gesloten, Radio-uitgang 4, Fototest)
Procedure voor het aansluiten van een uitbreidingskaart:
Uitbreidingskaarten toevoegen of verwijderen moet altijd gebeuren wanneer de voeding is uitgeschakeld (door zekering F2 te verwijderen en eventueel ook de back-upbatterij, als die is aangesloten).
 |
|
Procedure voor het inleren van extra apparaten.
 |
|
Na het toevoegen of verwijderen van apparaten moet de automatisering opnieuw worden getest volgens de paragraaf ‘Testen’ (zie de handleiding, punt 6.1, op pagina 24).
Speciale functies van de aandrijving
Poort blijft continu open
Als het commando op de ingang STEP-BY-STEP (P.P., SbS, stapsgewijs) langer dan 2 seconden duurt, houdt de besturingseenheid de poort open zolang het commando actief is. Geschikt voor gebruik met een timer.
Geforceerde beweging
Als een veiligheidsvoorziening uitvalt of een obstakel bijvoorbeeld de fotocellen blokkeert en de poort om veiligheidsredenen niet beweegt, activeer dan de modus ‘Dodemansbediening’ – permanent (niveau II, L2 = L7) of tijdelijk:
- Geef een commando (bijvoorbeeld met een afstandsbediening of sleutelschakelaar).).
- Als er een probleem is, beweegt de poort niet en geeft de waarschuwingslamp waarschijnlijk een fout aan.
- Geef het commando binnen 3 seconden opnieuw en houd het ingedrukt.
- Zolang u de knop ingedrukt houdt, beweegt de poort; zodra u de knop loslaat, stopt de poort.
Onderhoudsmelding
In de programmering van niveau II wordt bij punt L7 – Onderhoudswaarschuwing het aantal cycli ingesteld waarna de aandrijving aangeeft dat onderhoud (inspectie) nodig is. De aandrijving geeft dit aan via de waarschuwingslamp (eventueel via de OGI-uitgang, als bij punt L4 – Uitgangsindicator van de programmering van niveau II het niveau L7 – Onderhoudis ingesteld), als volgt:
| Aantal cycli | Signalering via waarschuwingslamp | Signalering via OGI-uitgangsindicator |
|---|---|---|
| minder dan 80% van de limiet | Normale werking, knippert met intervallen van een halve seconde. | Brandt 2 seconden na het begin van het openen. |
| 80–100% van de limiet | Brandt 2 s na het begin van de beweging en werkt daarna normaal verder. | Knippert tijdens de beweging. |
| meer dan 100% van de limiet | Brandt 2 s na het begin van de beweging en werkt daarna normaal verder; na afloop van de beweging brandt hij opnieuw 2 s. | Knippert continu. |
Deze instellingen kunnen ook worden ingesteld met de mobiele app My Nice Pro.
Problemen met de aandrijving oplossen
Als iets niet duidelijk is of u een ander probleem hebt, kunt u gerust contact opnemen met onze technische ondersteuning voor NICE-aandrijvingen.
Afhankelijk van de aard van het probleem
Tijdens de montage (of wanneer de aandrijving niet goed werkt) kunt u tegen een van de volgende problemen aanlopen:
| Probleem | Mogelijke oplossing |
|---|---|
| De poort reageert niet op het commando van de afstandsbediening en het ledlampje op de afstandsbediening gaat niet branden. | Controleer of de batterijen van de aandrijvingsbediening in orde; zo niet, vervang ze (de handleiding staat in de handleiding van de betreffende besturing). |
| De poort reageert niet op een opdracht van de afstandsbediening, maar de led op de afstandsbediening licht op. | Controleer of de afstandsbediening correct in het geheugen van de ontvanger is opgeslagen; sla deze zo nodig opnieuw op. |
| De poort beweegt niet en de BlueBUS-led knippert niet. | Controleer of de aandrijving op 230 V is aangesloten. Zo ja, controleer beide zekeringen en vervang ze zo nodig door nieuwe met dezelfde specificaties. |
| De poort beweegt niet en het zwaailicht knippert niet. | Controleer of de aandrijving de opdracht überhaupt heeft geregistreerd: – bij een opdracht via de afstandsbediening moet de BlueBUS-led twee keer snel knipperen; – bij een opdracht via de STEP-BY-STEP-ingang (SbS) moet de betreffende STEP-BY-STEP-led oplichten. |
| De poort beweegt niet en het zwaailicht knippert een paar keer. | Tel het aantal keer knipperen en raadpleeg het onderdeel ‘Diagnose aan de hand van het knipperen van het zwaailicht’ hieronder. |
| De poort beweegt, maar stopt kort daarna en gaat terug. | Waarschijnlijk is de motorkracht te laag ingesteld. Controleer of er geen obstakels zijn die de beweging belemmeren en verhoog zo nodig de kracht of schakel de functie ‘Aanloop“. |
| De poort start, maar het zwaailicht werkt niet. | Controleer of er tijdens de beweging spanning op de FLASH-klem staat (ca. 10–30 V DC). Als er spanning is, ligt het probleem bij het zwaailicht – probeer het te vervangen. Als er geen spanning is, kan de FLASH-uitgang overbelast zijn – controleer de bedrading op kortsluiting. |
| De poort start, maar de OGI-uitgang werkt niet. | Controleer welke functie aan de OGI-uitgang is toegewezen; als deze moet knipperen, controleer dan of er 24 V DC aanwezig is. Als er spanning is, ligt het probleem bij de lamp – vervang deze. Als er geen spanning is, kan de OGI-uitgang overbelast zijn – controleer de bedrading op kortsluiting. |
Diagnose aan de hand van het knipperen van het zwaailicht
Tijdens de beweging van de poort zwaailicht knippert het zwaailicht regelmatig elke seconde. Bij een probleem meldt het een fout met twee snel opeenvolgende reeksen knippersignalen.
| Knipperreeks | Fout | Oplossing |
|---|---|---|
| 1 keer knipperen, pauze van 1 s, 1 keer knipperen | BlueBUS-fout | De apparaten die op de BlueBUS-ingang zijn aangesloten, komen niet overeen met de apparaten die tijdens de inleesfase zijn gedetecteerd. Voer de fase opnieuw uit; helpt dit niet, spoor dan via uitsluiting het defecte apparaat op en vervang het/repareer het/claim garantie. |
| 2 keer knipperen, pauze van 1 s, 2 keer knipperen | Fotocel geactiveerd | De fotocellen worden geactiveerd (normaal wanneer de straal tijdens het sluiten wordt onderbroken). Als de straal niet is onderbroken, kunnen de fotocellen vuil of verblind zijn, of defect zijn. |
| 3 keer knipperen, pauze van 1 s, 3 keer knipperen | Activering van de motorkrachtbegrenzer | De poort detecteert verhoogde wrijving – controleer en stel de poort af (test de handmatige beweging). Het kan helpen om de kracht te verhogen of ‘Aanloop“. Het probleem kan ook worden veroorzaakt door een te hoge onderaanslag. |
| 4 keer knipperen, pauze van 1 s, 4 keer knipperen | STOP-ingang geactiveerd | Er is een opdracht naar de STOP-ingang gestuurd. Controleer de aangesloten apparaten als dit niet de bedoeling was. |
| 5 keer knipperen, pauze van 1 s, 5 keer knipperen | Interne fout van de besturingseenheid | Wacht minstens 30 seconden en geef de opdracht opnieuw. Als de fout blijft optreden, probeer dan een reset. Waarschijnlijk moet de besturingseenheid worden gerepareerd of vervangen. |
| 6 keer knipperen, pauze van 1 s, 6 keer knipperen | Uurlimiet voor bewegingen bereikt | Wacht enkele minuten totdat de cyclusteller onder het maximum is gezakt. |
| 7 keer knipperen, pauze van 1 s, 7 keer knipperen | Fout in de interne elektronische circuits | Koppel de aandrijving enkele seconden los van de voeding, sluit deze weer aan en probeer de opdracht opnieuw. Als de fout blijft optreden, probeer dan een reset. Helpt dit niet, dan moet de besturingseenheid waarschijnlijk worden gerepareerd of vervangen. |
| 8 keer knipperen, pauze van 1 s, 8 keer knipperen | Permanente opdracht actief | Als er voortdurend een opdracht naar de aandrijving wordt gestuurd, controleer dan de apparaten op de OPEN-ingang. Als er een tijdschakelaar is aangesloten, stuurt die waarschijnlijk deze permanente opdracht. |
Diagnose aan de hand van het knipperen van leds
De diagnose kan worden uitgevoerd door verschillende ledgroepen te observeren. Twee ledgroepen bevinden zich op de besturingseenheid; de derde is het statuslampje op de aandrijving zelf.
Op de aandrijving...
Het statuslampje bevindt zich aan de voorzijde van de behuizing van de Nice RBS-aandrijvingen.
Met de rode en groene leds worden de normale werking en de basisdiagnose van de poort weergegeven, zoals vermeld in de onderstaande tabel. Als de aandrijving een afwijking of fout detecteert, geeft het zwaailicht een signaal.
| Statuslampje met aangeleerde posities | |
|---|---|
| Groen lampje | |
| brandt | Geeft het begin van elke poortbeweging aan, als er geen afwijkingen of fouten in het systeem zijn en gaat uit wanneer de beweging is voltooid. |
| uit | Normale werking |
| Rood lampje | |
| brandt | Geeft het begin van elke poortbeweging aan, als het ingestelde aantal bewegingen vóór onderhoud is overschreden; het lampje gaat uit wanneer de beweging is voltooid. |
| uit | Normale werking |
| Zwaailicht | De besturingseenheid heeft een afwijking gedetecteerd. Raadpleeg de tabel ‘Diagnose via het knipperen van het zwaailicht’. |
| Statuslampje met NIET-ingeleerde posities | |
|---|---|
| Groen lampje | |
| brandt | Het lampje gaat branden wanneer de openings-eindschakelaar wordt bereikt. |
| uit | Normale werking |
| Rood lampje | |
| brandt | Het lampje gaat branden wanneer de sluit-eindschakelaar wordt bereikt. |
| uit | Normale werking |
| Zwaailicht | De besturingseenheid heeft een storing vastgesteld. Raadpleeg de tabel ‘Diagnose via het knipperen van het zwaailicht’. |
Op de besturingseenheid MCU1/MCU1R30...
Besturingseenheid MCU1R30 van de aandrijving NICE Robus RBS800 heeft twee sets leds, die elk door te knipperen en continu te branden de normale werking van de besturingseenheid of een foutdiagnose aangeven, zoals beschreven in de volgende tabellen.
Horizontale leds: BLUEBUS, STOP, SbS, FOTO:
| Signalering | Status | Oplossing |
|---|---|---|
| BlueBUS-led | ||
| brandt niet | storing/fout | Controleer de aansluiting op het elektriciteitsnet. Als die in orde is, controleer dan de zekeringen F1 en F2 en vervang ze zo nodig door nieuwe zekeringen met dezelfde specificaties. |
| brandt | ernstige fout |
Probeer de besturingseenheid, eventueel samen met alle ingangen, los te koppelen. Als dat niet helpt, reset dan de besturingseenheid. Als de fout aanhoudt, moet de besturingseenheid waarschijnlijk worden vervangen. |
| 2 groene knippersignalen met tussenpozen van één seconde | alles in orde | Normale werking van de besturingseenheid. |
| 2 snelle groene knippersignalen | de status van de ingangen is gewijzigd |
Normale werking – de status van de ingang STEP-BY-STEP, STOP, OPEN of CLOSE is gewijzigd; er zijn fotocellen, of de aandrijving heeft een commando ontvangen van de afstandsbediening. |
| reeks rode knippersignalen, gescheiden door een pauze van één seconde | verschillend | Het aantal knippersignalen in de reeks komt overeen met de foutdiagnose via het zwaailicht. Zie ‘Diagnose via het knipperen van het zwaailicht’. |
| reeks snelle en langzame rode knippersignalen | kortsluiting op de BlueBUS-klem | Koppel de klem los en controleer de aansluitingen van BlueBUS om de oorzaak van de kortsluiting vast te stellen. Sluit de klem weer aan nadat de kortsluiting is verholpen. Na tien seconden begint de led opnieuw te knipperen. |
| STOP-led (stoppen) | ||
| brandt niet | de STOP-ingang is geactiveerd | Controleer de apparaten die op de STOP-ingang zijn aangesloten. |
| brandt | de STOP-ingang heeft niet gereageerd | De STOP-ingang is actief. |
| STEP-BY-STEP-led (ook aangeduid als SbS, P.P. of stap-voor-stap) | ||
| brandt niet | alles in orde |
De STEP-BY-STEP-ingang is niet actief. |
| brandt | de STEP-BY-STEP-ingang is geactiveerd | Normale werking van de besturingseenheid wanneer een apparaat dat op de STEP-BY-STEP-ingang is aangesloten, actief was. |
| FOTO-led | ||
| brandt niet | De FOTO-ingang is geactiveerd | De FOTO-ingang is geactiveerd. |
|
brandt |
Alles in orde | Normale werking van de besturingseenheid wanneer het veiligheidsapparaat niet heeft ingegrepen. |
Verticale leds L1–L8:
| Signalering | Oplossing |
|---|---|
| LED 1 | |
| brandt niet | Geeft tijdens normale werking aan dat de functie ‘Automatisch sluiten’ niet is ingeschakeld. |
| brandt | Geeft tijdens normale werking aan dat de functie ‘Automatisch sluiten’ is ingeschakeld. |
| knippert |
- De functie wordt geprogrammeerd.
|
| LED 2 | |
| brandt niet | Geeft tijdens normale werking aan dat de functie ‘Sluiten’ na onderbreking van de fotocellen niet is ingeschakeld. |
| brandt | Geeft tijdens normale werking aan dat de functie ‘Sluiten’ na onderbreking van de fotocellen is ingeschakeld. |
| knippert |
- De functie wordt geprogrammeerd.
|
| LED 3 | |
| brandt niet | Geeft tijdens normale werking aan dat de functie ‘Altijd sluiten’ niet is ingeschakeld. |
| brandt | Geeft tijdens normale werking aan dat de functie ‘Altijd sluiten’ is ingeschakeld. |
| knippert |
- De functie wordt geprogrammeerd.
|
| LED 4 | |
| brandt niet | Geeft tijdens normale werking aan dat de functie ‘Stand-by’ niet is ingeschakeld. |
| brandt |
Geeft tijdens normale werking aan dat de functie ‘Stand-by’ is ingeschakeld. |
| knippert |
- De functie wordt geprogrammeerd.
|
| LED 5 | |
| brandt niet | Tijdens normaal bedrijf geeft dit aan dat de functie ‘Aanloop’ niet is ingeschakeld. |
| brandt | Tijdens normaal bedrijf geeft dit aan dat de functie ‘Aanloop’ is ingeschakeld. |
| knippert | Functies worden geprogrammeerd. |
| LED 6 | |
| brandt niet | Tijdens normaal bedrijf geeft dit aan dat de functie ‘Voorwaarschuwing’ niet is ingeschakeld. |
| brandt | Tijdens normaal bedrijf geeft dit aan dat de functie ‘Voorwaarschuwing’ is ingeschakeld. |
| knippert | Functies worden geprogrammeerd. |
| LED 7 | |
| brandt niet | Tijdens normaal bedrijf geeft dit aan dat de functie ‘Interne radio-ontvanger’ niet is ingeschakeld. |
| brandt | Tijdens normaal bedrijf geeft dit aan dat de functie ‘Interne radio-ontvanger’ is ingeschakeld. |
| knippert | De functie wordt geprogrammeerd. |
| LED 8 | |
| brandt niet | Tijdens normaal bedrijf geeft dit aan dat Robus is ingesteld als ‘Master’ (ook wel Master). |
| brandt | Tijdens normaal bedrijf geeft dit aan dat Robus is ingesteld als ‘Slave’ (ook wel Slave). |
| knippert | De functie wordt geprogrammeerd. |
Montage van de back-upaccu voor de NICE Robus RBS600-aandrijving
De back-upaccu NICE PSS124 wordt niet standaard bij de aandrijving geleverd, maar kan apart worden besteld. Bij een stroomstoring wordt de poortaandrijving door de accu van stroom voorzien. De accu wordt continu via het lichtnet opgeladen. Sluit de accu pas aan op de besturingseenheid nadat alle installatie- en programmeerstappen zijn voltooid.
| 1. Wip de kunststof afdekking (A) van de accuaansluiting op de aandrijving los. | 2. Sluit de bijbehorende kabel aan op de aansluiting van de back-upaccu (PSS124). |
 |
 |
| 3. Sluit de bijbehorende stekker (C) aan op de accuaansluiting van de aandrijving. | 4. Plaats de back-upaccu (D) op de daarvoor bestemde plek in de aandrijving. |
 |
 |
De NICE Robus RBS600-aandrijving handmatig ontgrendelen
Bij een stroomstoring of defect kunt u de poort niet bedienen met de afstandsbediening. Daarom kunt u de aandrijving met de ontgrendelingssleutel ontgrendelen en de poort handmatig bewegen.
1. Open de vergrendelingshaak (A) met de meegeleverde sleutel en trek de ontgrendelingshendel naar buiten. U kunt de poort nu handmatig bewegen.
2. Om de poort te vergrendelen, sluit u de vergrendelingshaak, draait u de sleutel tegen de klok in en haalt u deze eruit.
Technische gegevens van de NICE Robus RBS600-aandrijving
| Model | NICE Robus RBS600 |
|---|---|
| Typeomschrijving | Elektromechanische reductiemotor voor automatische bediening van schuifpoorten in particuliere omgevingen. Geleverd inclusief NICE MCU1R30-besturingseenheid met geïntegreerde radio-ontvanger. |
| Tandwiel |
|
| Koppel [Kracht] |
21,1 Nm [700 N] – kracht die nodig is om de poortvleugel in beweging te brengen |
| Nominaal koppel [Nominale kracht] |
10 Nm [330 N] – kracht die nodig is om de poortvleugel in beweging te houden |
| Snelheid | 0,34 m/s |
| Limiet voor opeenvolgende cycli | 100 cycli/dag (de besturingseenheid beperkt het aantal afhankelijk van de omstandigheden – zie keuze van de aandrijving) |
| Bedrijfslimiet | 7 minuten (de besturingseenheid beperkt de tijd afhankelijk van de omstandigheden – zie keuze van de aandrijving) |
| Levensduur | Ongeveer 20.000–250.000 cycli, afhankelijk van het gewicht en de lengte van de poortvleugel en de instellingen van de aandrijving. |
| Voeding | 230 V (+10 % / −15 %) 50/60 Hz |
| Opgenomen vermogen [Belasting] |
450 W [2,1 A] |
| Isolatieklasse | 1 – aarding vereist |
| Noodvoeding | Back-upaccu NICE PSS124 optioneel verkrijgbaar en te monteren. (Met adapter CABLA11 kan ook het oudere model worden gebruikt PS124.) |
360°-weergave van de Nice Robus RBS600-aandrijving
Hoe kan ik dit artikel bestellen?
Kies de manier die u het beste uitkomt:
- bestellen via de webshop: gebruik de koopknop om het artikel in uw winkelwagen te plaatsen (u vindt de koopknop hier in de tabel met productvarianten).
- bestellen per e-mail: bestel via [email protected]
