Kit pour la fabrication d’un portail coulissant autoportant avec une largeur de passage de 4,5 m
| Disponibilité du produit : | En stock | Nous expédions généralement les marchandises dans les 24 heures. |
|---|
en stock
237,34 € TTC
| Dimensions du profil en C | Poids |
|---|---|
| 70×70×4mm | 55 kg |
en stock
280,50 € TTC
| Dimensions du profil en C | Poids |
|---|---|
| 80×80×5mm | 78 kg |
Description du produit Kit pour la fabrication d’un portail coulissant autoportant avec une largeur de passage de 4,5 m
Kit de composants pour fabriquer un portail autoportant de très haute qualité avec des roulements très fiables et résistants aux charges.
Le kit comprend un chariot à galets métalliques. Si vous préférez des galets en nylon, nous vous recommandons de choisir notre kit avantageux avec galets en nylon.
Remarque : Le KIT est par rapport aux composants achetés séparément proposé à un tarif avantageux. Sur demande, nous pouvons modifier la composition du KIT et déduire la remise correspondante. Si vous avez une demande particulière ou souhaitez obtenir des conseils, contactez -nous.
| Le kit comprend : | SADA-01K | SADA-02K | ||
|---|---|---|---|---|
 |

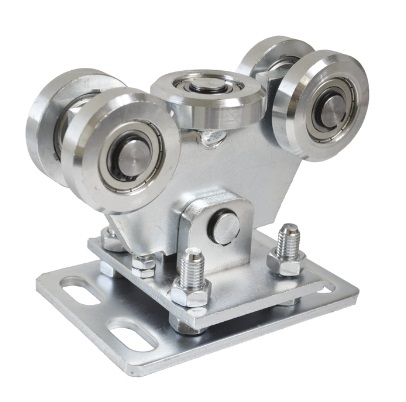

2 × | Chariot à cinq galets à roulements | V-02-4 | V-02-5 |
|
Chariot entièrement métallique pour portails coulissants autoportants jusqu'à 600 kg et pour une largeur de passage jusqu'à 5 m. Le chariot est fourni avec une platine de montage, incluse dans le prix. |
Détail  |
|||
 |
6 m | Profilé en C, sans traitement de surface | CP-70-6 | CP-80-6 |
|
Profilé de guidage en C à parois épaisses, soudé sous le portail, qui permet à celui-ci de coulisser sur des chariots ancrés dans la fondation en béton. Sans traitement de surface, acier brut. |
CP-70 CP-80 |
|||
 |
1 × | Butée basse | SN-1-70 | SN-1-80 |
|
Le galet d'entrée se monte à l'extrémité avant du profilé en C et vient s'engager dans la butée basse fixée au poteau de réception, afin de soulager le portail lorsqu'il est fermé. |
|
|||
 |
1 × | Butée basse | DK-1-70 | DK-1-80 |
|
Réceptacle de réception situé au bas du poteau de réception. Il soulage les chariots des forces de compression et de traction lorsque le portail est fermé. |
DK-1-70 DK-1-80 |
|||
 |
1 × | Embout métallique pour profilé en C | SK-1-70 | SK-1-80 |
|
L'embout du profilé en C du portail coulissant se monte à l'avant et, éventuellement, à l'arrière du profilé de guidage. Il s'insère dans le profilé en C et s'y fixe à l'aide d'une plaquette de serrage. |
|
|||
Tous les composants métalliques, à l'exception du profilé en C, sont protégés contre la corrosion par galvanisation. Voir la description des composants du KIT.
LIVRAISON DU KIT
Tous les kits de portails coulissants sont en stock. Nous vous livrons le KIT par transporteur directement à votre adresse. Vous pouvez payer à la livraison (au chauffeur à la réception de la marchandise) ou par virement bancaire à l'avance. Vous pouvez également venir retirer le kit en personne à Nové Mesto nad Váhom.
COMMANDE DU KIT
Vous pouvez commander le KIT :
| 1. Par e-mail ou par téléphone,, contactez -nous. | |
|
2. Via le panier :
|
INSTALLATION D'UN PORTAIL COULISSANT À L'AIDE DES COMPOSANTS DU KIT
Le kit de portail coulissant est livré avec un plan de montage indiquant les dimensions recommandées de la fondation en béton ainsi que des exemples de dimensions pour les portails autoportants.
Nous serons ravis de vous conseiller sur la composition de votre kit ou son installation. Vous pouvez :
| Remplir le formulaire | Nous appeler ou nous écrire |
|---|---|
| Demandez conseil à un vendeur | Contactez nous. |
Dans la galerie photos vous trouverez des réalisations de clients de portails coulissants construits à partir de nos composants.
Garantie étendue
Tous les composants métalliques de ce KIT bénéficient d’une garantie étendue de 36 mois. La garantie couvre, en plus des composants métalliques également les galets à roulement des chariots, qui constituent la base du mécanisme du portail autoportant.
Tous les composants électroniques d’automatisation vendus dans notre boutique bénéficient de la garantie standard de 24 mois.
La facture jointe à votre commande fait office de certificat de garantie.
Description du KIT pour la fabrication d’un portail coulissant autoportant
Un KIT complet pour la fabrication d’un portail coulissant autoportant pour une largeur de passage allant jusqu’à 4,5m et un poids total maximal de 600 kg du portail autoportant. Ce kit complet avec un profilé en C de 6 mètres est proposé à un prix avantageux. Sur demande, nous fournissons le profilé en C coupé à la longueur de mètres entiers. Il peut également être raccordé à un autre profilé afin d’obtenir une largeur de passage supérieure à 4,5 m.
Le KIT comprend des chariots porteurs pour portails autoportants à cinq galets équipés de roulements renforcés. Les chariots disposent d’un réglage et d’un débattement, le réglage permettant d’ajuster la hauteur du portail par rapport au sol, tandis que le débattement répartit uniformément les efforts de traction et de compression sur tous les roulements. Les chariots sont fournis avec leur platine de montage.
Le kit comprend également une butée basse et une roulette de réception, qui réduisent les contraintes exercées sur le portail et servent également de butées et d’éléments de sécurité.
Les pièces de ce KIT sont sélectionnées de façon à ne pas avoir à acheter de composants supplémentaires pour un portail à commande manuelle (vous pouvez toutefois compléter le kit, par exemple avec une serrure à crochet ou une butée supérieure). Pour automatiser le portail, vous pouvez également acheter chez nous un moteur pour portail et des accessoires électroniques (télécommandes, feu clignotant, cellules photoélectriques).
Le profilé en C se soude au cadre inférieur du portail. Pour le longeron inférieur du cadre du portail, nous recommandons d’utiliser un tube carré d’au moins 80x40x2mm ; pour les autres longerons, choisissez des tubes carrés de 40x40, 60x40 ou 80x40, selon la largeur de passage, la longueur totale du vantail et le poids souhaité. Nous vous conseillerons. Le cadre du portail doit être robuste et stable. Une fois le cadre du portail prêt, fixez les chariots sur la fondation en béton (utilisez des chevilles en acier, un scellement chimique, ou scellez directement les chariots dans la fondation à l’aide de tiges filetées). Nous vous fournirons les dimensions de la fondation en béton ainsi que les autres recommandations de montage avec les produits. Vous pouvez également nous contacter, nous vous conseillerons.
Vous trouverez des informations plus détaillées sur les portails autoportants et les composants nécessaires à leur assemblage dans la rubrique Questions fréquentes sur la construction d’un portail coulissant.
