NICE MoonKey MOSEU - sleutelschakelaar met cilinderslot, opbouwmontage
| Beschikbaarheid van het product: | op aanvraag | Het product is mogelijk niet beschikbaar, neem contact met ons op voor meer informatie. |
|---|
Beschrijving van het product NICE MoonKey MOSEU - sleutelschakelaar met cilinderslot, opbouwmontage
NICE MOSEU is een mechanische sleutelschakelaar uit de serie NICE MoonKey, waarmee u door elektrische circuits in en uit te schakelen aandrijvingen niet alleen van het merk NICE. De sleutelschakelaar is tweepositioneel, wat betekent dat de sleutel zowel naar rechts als naar links kan worden gedraaid. Aan elke stand kunt u een andere opdracht toewijzen. De schakelaar is veerterugkerend, wat betekent dat hij dankzij de veer terugkeert naar de uitgangspositie.
Technische kenmerken van de sleutelschakelaar NICE MOSEU
| Leverancierscode | MOSEU |
|---|---|
| Type slot | tweepositieslot met veerretour |
| Type cilinder | profielcilinder |
| Type montage | |
| Contacten |
twee wisselmicro schakelaars, die sluiten (normaal open) of openen (normaal gesloten) |
| Contactvermogen | Maximaal 48 V, 2 A |
| Beschermingsklasse | IP43 |
| Verlichting | nee, maar wel voorbereid voor ledverlichting van 12/24 V MOSA1 |

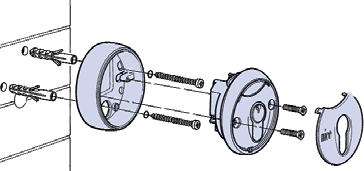

Opbouwmontage van sleutelschakelaar NICE MoonKey MOSEU
Aansluiting van de extra verlichting NICE MoonKey MOSA1
Opmerking: De aansluiting is voor alle sleutelschakelaars hetzelfde; op de illustraties ziet u NICE MoonKey MOSEU. De extra ledlamp MOSA1 is niet inbegrepen en moet apart worden bijbesteld.
|
|
|
|
|

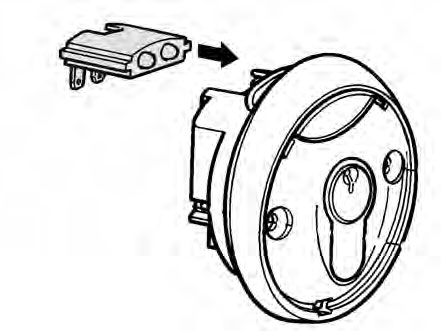

1. Sluit MOSA1 aan op de sleutelschakelaar |
2. Sluit de stroomtoevoer aan (de uitgang bevindt zich doorgaans op de klemmenstrook van de besturingseenheid; voorbeeld van een uitgang: Robus, Road). |
3. Klaar: de sleutelschakelaar is verlicht. Hier ziet u MOSEU met montageplaat MOA2 en ledverlichting MOSA1. |
Sleutelschakelaar NICE MoonKey MOSEU openen

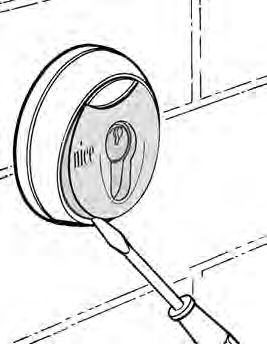

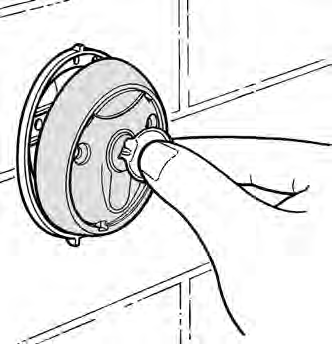

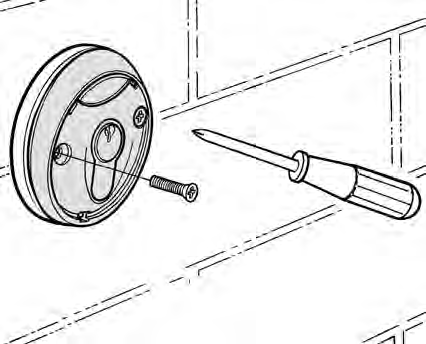

| 1. Wrik het kapje van de sleutelschakelaar van de aandrijving los | 2. Schroef de schroeven van de sleutelschakelaar van de aandrijving los | 3. Draai de sleutel van de sleutelschakelaar van de aandrijving om en trek het voorste deel eruit |
 |
 |
 |
Aansluitschema van sleutelschakelaar NICE MOSEU

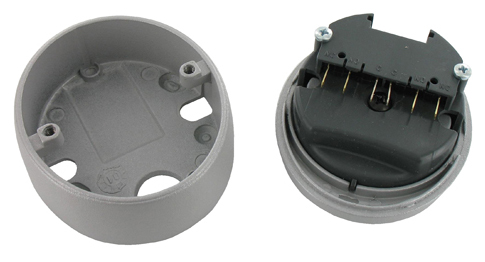

Sleutelschakelaar NICE MoonKey MOSEU van binnen
Voorbeeld van het aansluitschema van sleutelschakelaar NICE MoonKey MOSEU met aandrijving NICE Robus (RB400, RB600, RB1000) en Run (RUN1800P)
Het draaien van de sleutel zorgt voor:
Naar links: STOP
Naar rechts: Stap voor stap
Voorbeeld van het aansluitschema van sleutelschakelaar NICE MoonKey MOSEU met aandrijving NICE Road (RD400)
Het draaien van de sleutel zorgt voor:
Naar links: STOP
Naar rechts: Stap voor stap
Alternatieve sleutelschakelaars
| Montage/cilinder | Eenvoudige cilinder | Profielcilinder | Zonder cilinder |
|---|---|---|---|
| Opbouw montage |
|
MOSEU (u bent hier) |
|
| Inbouw montage |
|
|
bestaat niet |
Accessoires voor de NICE MoonKey MOSEU-sleutelschakelaar
| MOSA1 | MOA2 | MOCA1 | MOCF2 | MOCS |
|---|---|---|---|---|
 |
 |
 |
 |
 |
|
Ledverlichting voor sleutelschakelaar. |
Montageplaat voor sleutelschakelaar. |
Opzetstuk voor MOCF2-paal. |
Paal met twee behuizingen voor fotocellen. Bovenop kan een houder voor de MOCA1-sleutelschakelaar worden gemonteerd. |
Paal voor sleutelschakelaar. |
