NICE Robus RB600 - afzonderlijke aandrijving voor schuifpoorten (A)
| Beschikbaarheid van het product: | Op voorraad | We verzenden producten standaard binnen 24 uur. |
|---|
Op voorraad
€ 655,91 incl. btw
| Gewicht |
|---|
| 12 kg |
Beschrijving van het product NICE Robus RB600 - afzonderlijke aandrijving voor schuifpoorten (A)
De NICE RB600-aandrijving is vervangen door een nieuwer model NICE RBS600. Bekijk de voordelen van het nieuwere model NICE RBS400 en RBS600.
NICE Robus RB600-aandrijving is bedoeld voor schuifpoorten met een gewicht tot 600 kg en een doorgangsbreedte tot 8 m. Hij heeft een elektromechanische eindschakelaar. De aandrijving is nietomkeerbaar. Uitgebreide technische kenmerken ». Handleiding downloaden ».
(Is deze aandrijving geschikt voor mij?)
Vergelijk met andere aandrijvingen:
| « Minder krachtige aandrijving | Alternatieve aandrijving | Krachtigere aandrijving » |
|---|---|---|
|
|
|
|

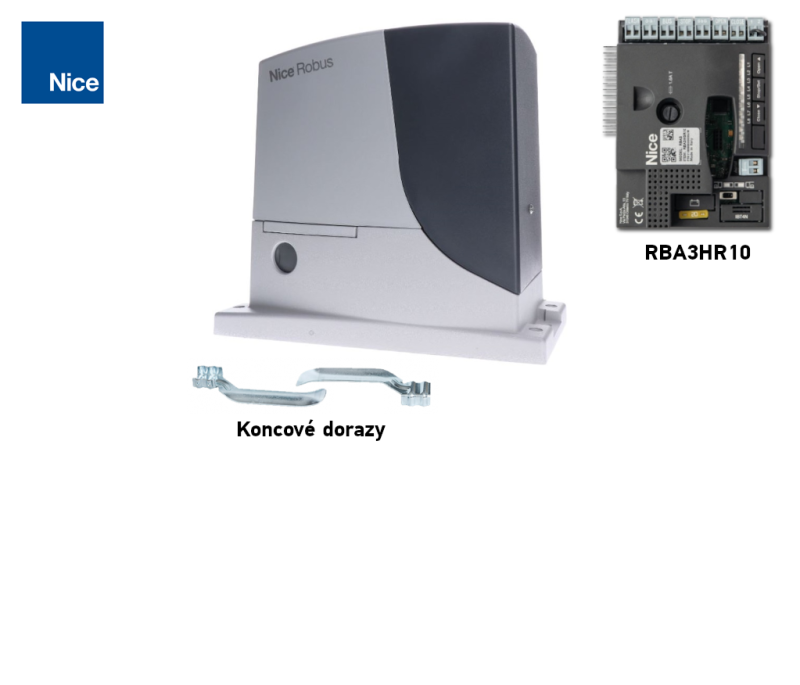

Dit product – de losse NICE Robus RB600-schuifpoortaandrijving (onze code NICE-RB600-A) – bevat:
- elektromechanische NICE Robus RB600-aandrijving met een draagvermogen van 600 kg en een maximale poortvleugellengte van 8m, met ingebouwde (maar afneembare) besturingseenheid RBA3R10 zonder radio-ontvanger (OXI).
- 2 × ontgrendelingssleutels voor handmatige bediening van de aandrijving (nodig bij stroomuitval)
- onderdelen voor de montage van de aandrijving, ankers en montagebeugel, aanslagen voor de eindschakelaar van de aandrijving
- montagehandleiding
Voordelige sets met de aandrijving NICE Robus RB600:
| Aandrijvingsset met accessoires » | Aandrijvingsset met accessoires en tandheugel » |
|---|---|
|
ROBUS-aandrijving tot 600 kg, afstandsbediening, fotocellen, zwaailamp, sleutelschakelaar. |
ROBUS-aandrijving tot 600 kg, tandheugel, afstandsbediening, fotocellen, zwaailamp, sleutelschakelaar. |
| Set voor de bouw van een vrijdragende poort » | Set voor de bouw van een railpoort » |
Poortwagens met 8 lagers, C-profiel 6+3m Fe, aanrijplaat, opvangkom, geleiding, aandrijving, tandheugel. |
Wielen Ø100 mm, rail 4x3m Zn, onderste aanslagen, geleiding, aandrijving, tandheugel. |
De aandrijving is compact, veilig en praktisch, en ideaal voor privé- en zakelijk gebruik. Slagvaste behuizing, aluminiumlegering met epoxycoating.
De aandrijving is geschikt voor het automatiseren van schuifpoorten tot 600 kg en met een poortvleugel van maximaal 8 m. Deze waarden gelden onder de door de fabrikant vastgestelde omstandigheden, zoals weersinvloeden, temperatuurverschillen, de stijfheid van de poort en vooral het soepel bewegen van de poort. Dit is niet altijd haalbaar of beïnvloedbaar. Daarom adviseren we de NICE Robus RB600-aandrijving bij voorkeur te gebruiken voor poorten met 80% van deze waarden. Zie het hoofdstuk Een aandrijving kiezen voor meer informatie.
Zeer gebruiksvriendelijke technologie BlueBUS maakt het mogelijk om en van stroom te voorzien en tot 7 paar fotocellen met een tweeaderige kabel te bedienen.
De temperatuursensor past de trekkracht van de aandrijving aan de weersomstandigheden aan. De aandrijving is ook voorzien van een thermische beveiliging.
Instelbare snelheid, kracht en pauzetijd van de automatische aandrijving en nog veel meer, zie Programmering.
Diagnose met waarschuwingslicht.
Tandwiel module 4 is compatibel met de tandheugel uit ons assortiment.
Functie van de Robus 600-aandrijving "Slave-eenheid" zorgt voor de automatische synchronisatie van twee motoren. Dit betekent dat twee tegenover elkaar bewegende schuifpoorten geautomatiseerd kunnen worden.
Aandrijving NICE Robus RB600 is een elektromechanische aandrijving die geschikt is voor de klimatologische omstandigheden in Slowakije en voldoet aan alle Europese veiligheidsnormen.
Accessoires die compatibel zijn met de NICE Robus RB600-aandrijving
Verder raden we aan om compatibele optionele accessoires bij de aandrijving te kopen, of te kiezen voor een reeds samengestelde voordelige set:
| Wat | Waarom | Type |
|---|---|---|
| Waarschuwingslicht | Het waarschuwingslicht geeft met knipperlicht aan dat de poort beweegt – geschikt voor uitritten met beperkt zicht. Het heeft ook een ingebouwde antenne voor een groter bereik van de afstandsbediening. | - LED-waarschuwingslicht met antenne ELDC - multifunctionele lamp WLT - draadloos LED-waarschuwingslicht op zonne-energie LLW |
| Fotocellen | Bij het sluiten detecteren ze een obstakel en stoppen ze de beweging – de poort botst niet tegen auto's of personen. | - Era Photocell Medium EPMB - Era Photocell Large EPLB - Era Photocell Slim EPSB - draadloos FT210B - draadloos EPMOW - op zonne-energie PHW |
| Zender | Voor de afstandsbediening van de poort. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Ontvanger | Noodzakelijk voor de afstandsbediening van de poort. | - OXI - OXIBD - OXILR - wifi-ontvanger IT4WIFI - gsm-ontvanger GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antenne | Voor een groter bereik van de afstandsbediening. | - ingebouwd in het waarschuwingslicht ELDC - losse antenne ABFKIT |
| Toetsenbord | Als u de afstandsbediening bent vergeten, er veel voertuigen of personen bij u langskomen en u niet iedereen een afstandsbediening wilt geven of de poort telkens zelf wilt openen. | - draadloos EDSWG - bedraad EDSB |
| Sleutelschakelaar | Om de poort met een sleutel te bedienen via een schakelaar die met een kabel op een willekeurige plek met de aandrijving is verbonden. | - opbouw, met een standaardcilinder EKS - opbouw, met een europrofielcilinder, EKSEU - inbouw, met een standaardcilinder EKSI - inbouw, met een europrofielcilinder EKSIEU |
| Kaartlezers | Bediening van de aandrijving door een kaart of sleutelhanger tegen de kaartlezer te houden. | - ERA Transponder Reader ETPB |
| Tandheugel | Onmisbaar voor de automatisering van de aandrijving: zonder tandheugel kan de aandrijving de poort niet bewegen. | - nylon, met stalen versterking, 33 cm LZ-1 - nylon, met stalen versterking, 1 m LZ-10 - nylon, met stalen versterking, omgekeerde uitvoering, 1 m LZ-15 - staal, 30x8mm, 1 m LZ-3 - staal, 30x12mm, 1 m LZ-5 - roestvast staal, 30x10mm, 1 m LZ-7 |
| Noodstroomvoorziening | Bij stroomuitval blijft de poort werken. | - back-upaccu PS124 - voeding op zonne-energie SYKCE |
Handleidingen en documenten om te downloaden
NICE Robus RB600 in het kort
NICE Robus is een familie zelfremmende elektromechanische tandwielkast-aandrijvingen voor schuifpoorten. Ze worden geleverd met een ingebouwde (maar verwijderbare) besturingseenheid NICE RBA3R10 met een SM-connector voor externe ontvangers radiosignaal NICE SMXI, of NICE OXI. Elektrische aansluitingen van externe apparaten (fotocellen, waarschuwingslamp, enz.) zijn in de serie NICE Robus aandrijvingen voor schuifpoorten vereenvoudigd door het gebruik van de technologie BlueBUS, waarmee meerdere apparaten via één tweedraads kabel op een gemeenschappelijke connector kunnen worden aangesloten. Daarbij hoeft zelfs geen rekening te worden gehouden met de polariteit. Automatische bediening is afhankelijk van de stroomvoorziening, maar bij een stroomstoring kunt u de tandwielmotor natuurlijk ontgrendelen met een speciale ontgrendelingssleutel en de poort handmatig bedienen. Ook kunt u optioneel een back-upaccu NICE PS124aanschaffen, waarmee u de poortaandrijving ook tijdens een stroomstoring kunt blijven bedienen.
Een aandrijving kiezen – is de aandrijving NICE Robus RB600 geschikt voor mijn poort?
Elke poort heeft een eigen afmeting (en daarmee een hefboomwerking) en een gewicht (en daarmee een zwaartekracht die op de hefboom werkt) en elke aandrijving heeft zijn grenzen. De aandrijving NICE Robus RB600 is geschikt voor poortvleugels met de volgende lengtes en gewichten:
| Aantal cycli per uur Aantal opeenvolgende cycli |
Gewicht van de poortvleugel | ||||
| Tot 200 kg | 200-400 kg | 400-500 kg | 500-600 kg | ||
|---|---|---|---|---|---|
|
L |
Tot 4 m |
40 |
32 |
24 |
20 |
| 4-6 m | 25 13 |
20 16 |
15 9 |
13 6 |
|
| 6-8 m | 20 10 |
16 12 |
12 7 |
10 5 |
|
In principe vleugellengte bepaalt het maximale aantal cycli per uur en ook het aantal opeenvolgende cycli, d.w.z. het geeft aan hoelang de aandrijving in bedrijf kan zijn. Een hoger gewicht verlaagt het aantal van deze cycli nog eens procentueel, vanwege de grotere belasting van de aandrijving, en bepaalt ook de maximaal toegestane snelheid bij die belasting. De aandrijving is uitgerust met een voorziening (thermische beveiliging) die zowel de motortemperatuur als de omgevingstemperatuur meet en het aantal mogelijke cycli dienovereenkomstig verlaagt.
Limieten van de NICE Robus RB600-aandrijving
De vermelde waarden zijn door NICE aanbevolen waarden. Op basis van onze ervaring raden we aan om voor de aandrijving een marge van ca. 80% van de vermelde waarden aan te houden:
| Maximaal | Aanbevolen | |
|---|---|---|
| Vleugellengte | 8 m | 6,5 m |
| Vleugelgewicht | 600 kg | 500 kg |
Als de aandrijving maximaal wordt benut, neemt de levensduur ervan echter af - zie de indicatieve berekening van de levensduur van de aandrijving afhankelijk van de belastingsfactoren:
Levensduur van de NICE Robus RB600-aandrijving
Bereken in de volgende tabel de belastingsindices voor het gewicht en de lengte van de vleugel en tel de indices van overige factoren erbij op, indien van toepassing. Lees vervolgens in de grafiek de levensduur van de aandrijving af, uitgedrukt in het aantal cycli.
Voorbeeld: Ik heb een poort met een doorgangsbreedte van 4,5 m en een constructiegewicht inclusief vulling van maximaal 200 kg (standaardpoort). Ik bereken de index voor de vleugellengte: ca. 15 + de index voor het poortgewicht 10 + voor de zekerheid neem ik een index voor lagere temperaturen van 10, omdat de winters hier strenger zijn; zo kom ik uit op een totale index van 35. Uit de grafiek lees ik af dat de levensduur van de aandrijving ongeveer 120.000 cycli bedraagt. Bij 10 manoeuvres per dag komt dat neer op een levensduur van ongeveer 32 jaar.
| Eigenschappen van de volledige automatisering | Index | Levensduurgrafiek |
|---|---|---|
| Vleugelgewicht |
De aanbevolen maximale totale index is maximaal 75%. (d.w.z. 40.000 cycli, wat bij normaal gebruik van 10 cycli/dag neerkomt op 10 jaar)
|
|
| Tot 200 kg | 10 | |
| 200-400 kg | 30 | |
| 400-600 kg | 50 | |
| Vleugellengte | ||
| Tot 4 m | 10 | |
| 4-6 m | 20 | |
| 6-8 m | 35 | |
| Overige factoren (indien de kans dat ze optreden groter is dan 10%) | ||
| Omgevingstemperatuur boven 40 °C of onder 0 °C, of een luchtvochtigheid boven 80% | 10 | |
| Stoffige omgeving | 15 | |
| Zoute omgeving | 20 | |
| Activering van fotocellen | 15 | |
| Activering van de STOP-ingang | 25 | |
| Snelheid hoger dan "L4 - Snel" | 20 | |
| Piekfunctie actief | 25 | |
Montage van de NICE Robus RB600-aandrijving
De montagemethode van de aandrijving is voor een rail-schuifpoort en een vrijdragende schuifpoort verschillend. Voor een railpoort wordt de aandrijving doorgaans op maaiveldhoogte gemonteerd; voor een vrijdragende poort moet aandrijvingen omhoog worden geplaatst, bijvoorbeeld met draadeinden (draadeind Ø8), een zelfgemaakte montagebeugel, door een betonnen verhoging aan te brengen enz. De bepalende factor is de hoogte van de tandheugel, zodat deze idealiter in het tandwiel van de aandrijving grijpt, zie Tandheugel en eindaanslag.
Bekabeling
Een typische (optionele) aansluitsituatie van de aandrijving met accessoires ziet er als volgt uit:
Lijst met accessoires
|
|
Bekabelingsoverzicht
| Doel | Type | Max. lengte |
|---|---|---|
| A. Voeding | 3×1,5mm2 | 30m, bij grotere lengte 3×2,5mm2 + aarding |
| B. Signaallamp met antenne |
2×0,5mm2 |
20m 20m (aanbevolen minder dan 5m) |
| C. Fotocellen | 2×0,5mm2 | 30m, boven 30m 2×1mm2 |
| D. Sleutelschakelaar | 4×0,5mm2 | 50m (of 2 stuks 2×0,5mm2) |
| E. Vaste veiligheidscontactlijsten | 2×0,5mm2 | 30m |
| F. Bewegende veiligheidscontactlijsten | 2×0,5mm2 | 30m |
Montage
Zie "Op welke hoogte moet ik de aandrijving monteren".
Tandheugel en eindaanslag
Het hek beweegt doordat het draaikoppel van het tandwiel van de aandrijving via de tandheugel wordt omgezet in een lineaire beweging op de tandheugel van de aandrijving. De meest gebruikte typen tandheugels zijn:
 |
Nylon tandheugel (eventueel met stalen versteviging) – wordt met zelftappende schroeven door de bevestigingsogen aan het hek bevestigd. Ideaal voor relatief lichte en korte hekken. Door de wrijving tussen het stalen tandwiel en de nylon tandheugel is de beweging stil. |
 |
Stalen tandheugel – wordt aan het hek bevestigd door draadbusjes vast te lassen, waarna de tandheugel erop wordt vastgeschroefd. Wordt gebruikt voor langere en zwaardere hekken. Door de wrijving van het stalen tandwiel tegen de stalen tandheugel is de beweging iets luidruchtiger. |
Het is belangrijk dat de tandmodule van de aandrijving compatibel is met de module van de tandheugel. De aandrijving NICE Robus RB600 heeft een tandmodule van 4.
De aandrijving bepaalt de eindpositie bij het openen en sluiten met behulp van eindaanslagen die op de tandheugel worden gemonteerd:
| 1. Stel de aandrijving met behulp van de vier stelschroeven waterpas af | 2. Het hek en de aandrijving moeten waterpas staan | 3. Laat ongeveer 1-2 mm speling tussen de tandheugel en het tandwiel van de aandrijving, zodat het gewicht van het hek niet op de aandrijving rust. |
 |
 |
 |
| 4. Draai de bevestiging van de aandrijving goed vast, zodat deze tijdens het aandrijven niet verschuift | 5. Zet het hek in de open of gesloten stand en monteer de eindaanslagen zo dat ze in de eindpositie de schakelaar van de aandrijving bedienen. | |
 |
 |
Aansluiting van de NICE Robus RB600-aandrijving
Vergeet niet om vóór het aansluiten, loskoppelen of wijzigen van de aansluiting van de aandrijving op het lichtnet of van de accessoires de stroomtoevoer uit te schakelen, bijvoorbeeld bij de stroomonderbreker, door de voedingszekering te verwijderen, of door de back-upbatterij los te koppelen.
...op het lichtnet
 |
Voor de basiswerking van de aandrijving hoeft u alleen de stroomtoevoer naar de aandrijving aan te sluiten.
De aansluiting is eenvoudig:
|
...extra apparatuur
Besturingseenheid NICE RBA3R10 van de NICE Robus RB600 biedt de volgende in- en uitgangen voor extra apparatuur:
| Ingang/uitgang | Beschrijving |
|---|---|
| Uitgang voor maximaal twee 12V-waarschuwingslichten NICE LUCYB (of NICE MLBT) met één 12V 21W-lamp | |
| S.C.A. (Indicator) |
Uitgang voor indicator (24V 4W). De werking ervan kan worden ingesteld via programmering op niveau II, L4, zie Programmering op niveau II, L4 – uitgangsindicator. |
| Ingang voor parallelle aansluiting van compatibele apparaten die gebruikmaken van de technologie BlueBUS via een tweeaderige kabel, waarover zowel de voeding als het communicatiesignaal worden verzonden. | |
| STOP (Stoppen) |
Ingang voor apparaten die de beweging van de poort stoppen. De volgende apparaten kunnen worden aangesloten:
|
| Ingang voor apparaten die de poortbeweging stapsgewijs aansturen (zie Stapsgewijze poortbeweging). Normaal open apparaten (NO) kunnen worden aangesloten. | |
| OPEN (Openen) |
Ingang voor apparaten die het openen van de poort aansturen (zie Poort openen). Normaal open apparaten (NO) kunnen worden aangesloten. |
| CLOSE (Sluiten) |
Ingang voor apparaten die het openen van de poort aansturen (zie Poort sluiten). Normaal open apparaten (NO) kunnen worden aangesloten. |
| AERIAL (Antenne) |
ingang voor de antenne van de radio-ontvanger. De antenne is doorgaans ingebouwd in het waarschuwingslicht, bijvoorbeeld: NICE LUCYB, NICE MLBT, of u kunt een afzonderlijke externe antenne gebruiken NICE ABFKIT. |

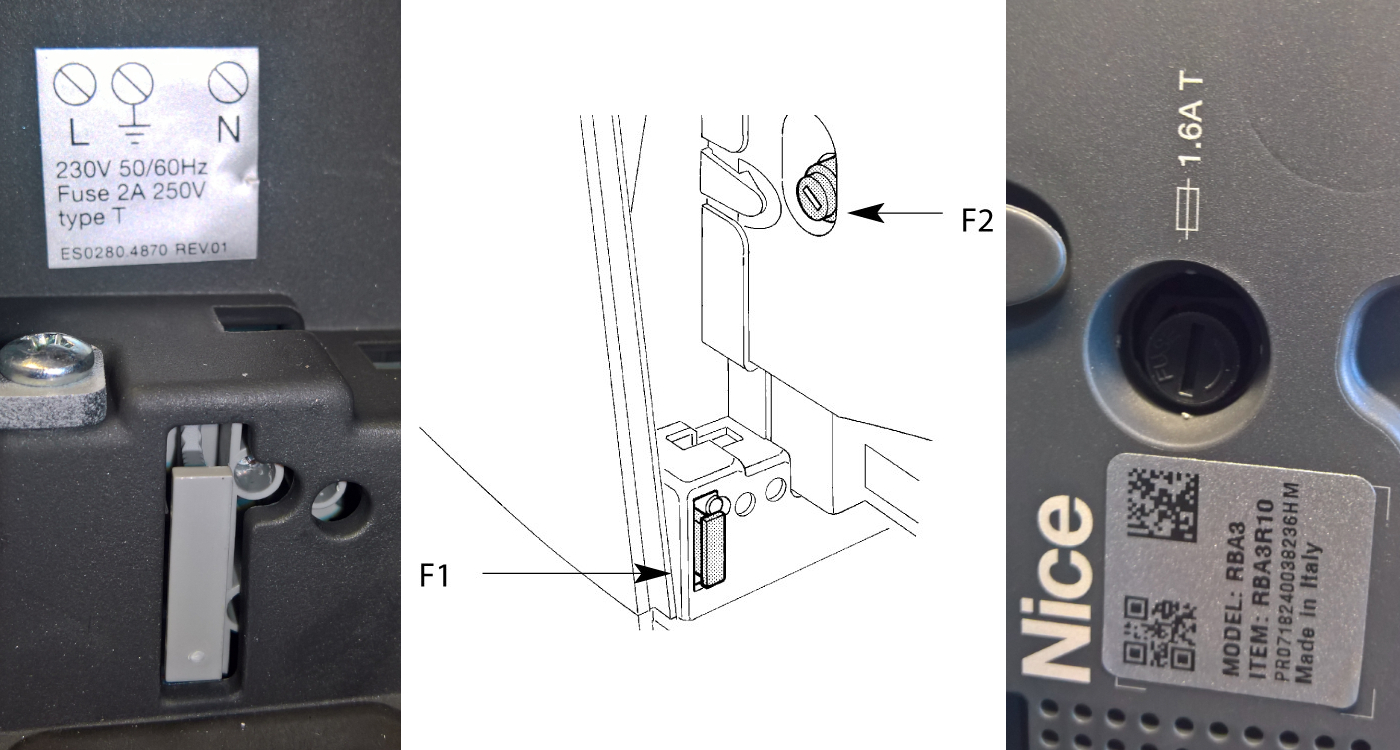

Zekeringen van de aandrijving
|
In de aandrijving zitten twee zekeringen:
|
||||||||||||
Standaard aansluitschema:
Fotocellen van de aandrijving
De zeer gebruiksvriendelijke BlueBUS-technologie maakt het mogelijk om maximaal 7 paar fotocellen via een tweeaderige kabel van stroom te voorzien en aan te sturen.
Aansluiting van meerdere paar fotocellen NICE EPMB op het datanetwerk NICE BlueBUS
Plaats de fotocellen rond de poort volgens een van de voorbeeldopstellingen voor volledige aansluiting en stel de jumpers in volgens de jumpertabel van de fotocellen NICE EPMB van de poortaandrijving. Om interferentie tussen dicht bij elkaar geplaatste paren te voorkomen, moet u de oriëntatie van de zenders voorbeeldopstellingen, volgens deze opstellingen, aanhouden TX en ontvangers RX. Sluit de fotocellen parallel aan volgens de afbeelding (de polariteit hoeft niet te worden aangehouden):
Als u de fotocellen als poortopeners wilt laten werken (zie FA1 en FA2 in de voorbeeldsituaties), d.w.z. wanneer u met uw voertuig tussen hun optische assen rijdt en ze de poort moeten openen, moet u verbinding A op de zender TX en de ontvanger RXonderbreken; zie afbeelding:
Voorbeeldsituatie voor het aansluiten van fotocellen
Tabel met jumperinstellingen voor NICE-fotocellen EPMB van de poortaandrijving
 |
Meerdere fotocelparen aansluiten op het BlueBUS systeem gebeurt door verschillende combinaties van jumpers in te stellen. Elk aangesloten paar moet een unieke jumpercombinatie hebben. Zorg ervoor dat twee paren in hetzelfde BlueBUS-datanetwerk niet dezelfde combinatie hebben. Stel de jumper binnen elk fotocelpaar op zowel de zender TX als de ontvanger RX in op dezelfde waarde. Als voor het type aansluiting slechts één of geen jumper wordt gebruikt, bewaar dan de overige jumpers voor later gebruik. |
| Aanduiding van het fotocelpaar | Aansluiting met een combinatie van jumpers |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Als een fotocel om welke reden dan ook moet worden vervangen, hoeft u alleen dezelfde jumper in te stellen als bij de oorspronkelijke fotocel; het is niet nodig de fase voor het inleren van de apparaten uit te voeren.
Radio-ontvanger voor aandrijvingen
 |
NICE Robus RB600-aandrijving wordt geleverd met de NICE RBA3R10-besturingseenheid, die is voorzien van een SM-connector voor aansluiting van een externe radio-ontvanger (bijv. NICE OXI, NICE SMXI). Deze ontvanger is essentieel om opdrachten te ontvangen die worden verzonden door afstandsbedieningen, en is dus noodzakelijk om de schuifpoort op afstand te bedienen met een afstandsbediening. |
De bewegingsrichting van de poort kiezen
De openingsrichting van de schuifpoort moet worden gekozen op basis van de positie van de aandrijving ten opzichte van de poortvleugel. Bekijk de poort vanaf de zijde waar de aandrijving is geplaatst.
 |
 |
| Als de poort naar links opent, zet u de schakelaar naar links. | Als de poort naar rechts opent, zet u de schakelaar naar rechts. |
U vindt de schakelaar aan de rechterkant van de besturingseenheid RBA3R10 in het midden.
Aangesloten apparaten van de aandrijving inleren
Na elke aansluiting, loskoppeling of wijziging van de bedrading van extra apparaten op de BlueBUS-ingangen en STOP moet de inleerprocedure voor de extra apparaten. De aandrijving geeft zelf aan dat deze procedure moet worden uitgevoerd door de leds L1 en L2 te laten knipperen.
 |
|
De lengte van de poortvleugel inlezen
Voor een correcte werking van de poortbeweging (met name de berekening van de aanloop- en uitloopafstand en de gedeeltelijke opening) moet de aandrijving zelf de lengte van de poortvleugel vaststellen. Tijdens deze handeling beweegt de aandrijving de poort van aanslag tot aanslag en stelt met behulp van de schakelaar de lengte van de poort vast.
 |
|
De aandrijving programmeren
Met de Robus-aandrijving kunnen meerdere functies worden geprogrammeerd: functies in- of uitschakelen via programmering van niveau I, of een standaardparameter instellen via programmering van niveau II.
De besturingseenheid RBA3R10 heeft drie knoppen voor de bediening en programmering van de aandrijving:
 |
Knop | Functie |
|---|---|---|
| Open | Met deze knop geeft u de aandrijving opdracht om de poort te openen. Tijdens het programmeren wordt deze knop ook gebruikt om de waarde van de geprogrammeerde parameter te verhogen. | |
| Stop/Set | Met deze knop geeft u de aandrijving opdracht om de poort te stoppen. Door de knop 5 seconden ingedrukt te houden, gaat u naar de programmeermodus van niveau I. Door de knop nogmaals ingedrukt te houden, gaat u naar de programmeermodus van niveau II voor de huidige led. | |
| Close | Met deze knop geeft u de aandrijving opdracht om de poort te sluiten. Tijdens het programmeren wordt deze knop ook gebruikt om de waarde van de geprogrammeerde parameter te verlagen. |
Programmering van niveau I
Op niveau I kunt u bij het programmeren de betreffende functie in- of uitschakelen. Als een functie is ingeschakeld, brandt de bijbehorende led op de besturingseenheid. Standaard zijn alle functies uitgeschakeld.
Houd de knop "Stop/Set" ongeveer 5 seconden ingedrukt om de programmeermodus van niveau I te openen. Laat los zodra led L1 begint te knipperen. Gebruik vervolgens de knoppen "Open" en "Close" om naar de vorige of volgende led te gaan. U hebt 10 seconden voor elke handeling; anders verlaat de aandrijving de programmeermodus. Wanneer de knipperende led boven de led staat van de functie die u wilt in- of uitschakelen, drukt u eenmaal op de knop "Stop/Set" om het knipperen te versnellen (functie ingeschakeld) of te vertragen (functie uitgeschakeld). Laat de aandrijving vervolgens binnen 10 seconden vanzelf de programmeermodus verlaten. Als alles goed is verlopen, blijft de led van de ingeschakelde functie branden.
Overzicht van functies die kunnen worden geprogrammeerd en ingeschakeld:
| Led | Functie | Beschrijving |
|---|---|---|
| L1 | Automatisch sluiten | Na een bepaalde tijd (die wordt ingesteld bij "Programmering van niveau II - Pauzeduur") begint de poort na het openen automatisch te sluiten. Als deze functie is uitgeschakeld, kan de poort alleen worden bediend met een opdracht van de afstandsbediening van de poort enz. |
| L2 | Sluiten na onderbreking van de fotocellen |
Met deze functie blijft de poort alleen open gedurende de tijd die nodig is om het voertuig te laten passeren. Zodra de fotocellen weer vrij zijn (het voertuig is door de doorgang gereden), begint de poort na 5 seconden automatisch te sluiten. Deze functie werkt op twee manieren, afhankelijk van of automatisch sluiten is ingeschakeld (zie de vorige functie). Automatisch sluiten ingeschakeld - de poort stopt zodra de fotocellen weer vrij zijn en begint na 5 seconden te sluiten. De poort hoeft dus niet helemaal open te gaan. |
| L3 | Altijd sluiten | Na een stroomstoring blijft de poort in de huidige positie als deze functie is uitgeschakeld, of sluit de poort als deze functie is ingeschakeld. |
| L4 | Stand-bymodus | Met deze functie wordt het stroomverbruik tot een minimum beperkt. Deze functie is ideaal bij voeding via een bufferaccu (bijv. NICE PS124). Als deze functie actief is, schakelt de besturingseenheid één minuut na de laatste poortbeweging uit BlueBUS-ingang (en daarmee alle daarop aangesloten apparaten) alle leds, behalve BlueBUS-led, die langzaam zal knipperen. Als er in deze toestand een opdracht binnenkomt, besturingseenheid start deze eerst opnieuw op en voert daarna de betreffende opdracht uit. |
| L5 | Piekvermogen | Schakelt de zachte start van de aandrijving aan het begin van de beweging uit en laat de aandrijving meteen op vol vermogen draaien. Geschikt bij hoge wrijving of wanneer sneeuw en ijs moeten worden weggeduwd. Deze functie is daarom vooral in de winter nuttig. Anderzijds vermindert dit de levensduur van de aandrijving. |
| L6 | Voorwaarschuwing | Na ontvangst van een signaal om de poort te bewegen, zwaailicht waarschuwt het zwaailicht de omgeving drie seconden lang met knippersignalen; daarna begint de gevraagde beweging. |
| L7 | Sluiten betekent gedeeltelijk openen | Opdracht sluiten start altijd de beweging voor het gedeeltelijk openen van de poort. |
| L8 | Onderliggende eenheid | Het inschakelen van deze functie is nuttig bij de installatie van twee geautomatiseerde schuifpoorten die tegenover elkaar staan – één aandrijving is de master van de andere. De slave-aandrijving heeft juist deze functie ingeschakeld en is gesynchroniseerd met de master-aandrijving via de BlueBUS-ingang. Zie ook Robus in slave-modus. |
Programmering niveau II
Op niveau II stelt u met de programmering de waarden van de functies in (deze functies verschillen van die van niveau I).).
Vergeet de programmering van niveau I. U opent de programmering van niveau II door de knop “Stop/Set” ongeveer 5 seconden ingedrukt te houden, totdat led L1 begint te knipperen. Vervolgens verplaatst u met de knoppen “Open” en “Close” de huidige led omhoog of omlaag. U hebt 10 seconden voor elke handeling; anders verlaat de aandrijving de programmeermodus. Wanneer de knipperende led boven de led van de functie staat waarvan u de parameter wilt instellen, houdt u de knop “Stop/Set” ingedrukt om de instelling van die led te openen. De led die blijft branden (u houdt “Stop/Set” nog steeds ingedrukt) geeft de huidige parameterwaarde aan. U kunt deze waarde verhogen of verlagen met de knoppen “Open” en "Close” (terwijl u de knop “Stop/Set” ingedrukt houdt). Laat vervolgens “Stop/Set” los en wacht tot de aandrijving binnen 10 seconden de programmeermodus verlaat. Om te controleren of alles goed is verlopen, herhaalt u de procedure zonder de parameterwaarde te wijzigen.
Lijst met programmeerbare instelfuncties:
|
Ingangs-led — Naam |
Instellings-led — Waarde |
|---|---|
| L1 — Pauzeduur Als de waarde “Automatische sluiting” is ingeschakeld bij programmering op niveau I, |
L1 — 5 seconden L2 — 15 seconden L3 — 30 seconden L4 — 45 seconden L5 — 60 seconden L6 — 80 seconden L7 — 120 seconden L8 — 180 seconden |
|
Stelt de volgorde van de poortbewegingen in die ontstaat wanneer u herhaaldelijk op bijvoorbeeld de knop van de poortafstandsbediening drukt of de beweging activeert via de STEP-BY-STEP-ingang (ook aangeduid als P.P., of als stapsgewijze bediening). |
L1 — Openen/Stoppen/Sluiten/Stoppen L2 — Openen/Stoppen/Sluiten/Openen L3 — Openen/Sluiten/Openen/Sluiten L4 — appartementsgebouw L5 — appartementsgebouw na twee stopopdrachten L6 — stapsgewijze bediening, na twee stappen gedeeltelijk openen L7 — dodemansbediening L8 — halfautomatisch openen, dodemansbediening bij sluiten |
|
Stelt de bewegingssnelheid van de poort in tijdens de normale loop (dus niet tijdens het aanlopen of uitlopen van de poort). |
L1 — Zeer langzaam (30%) L2 — Langzaam (45%) L3 — Gemiddeld (55%) L4 — Snel (70%) L5 — Zeer snel (85%) L6 — Extreem snel (100%) L7 — Opent "Snel", sluit "Langzaam" L8 — Opent "Extreem snel", sluit "Snel" |
|
Stelt in wanneer een signaal naar de uitgang S.C.A. moet worden gestuurd (24V -30% +50% met een maximaal vermogen van 4W) |
L1 — Poort openen L2 — Poort gesloten L3 — Poort open L4 — Tweede radio-uitgang L5 — Derde radio-uitgang L6 — Vierde radio-uitgang L7 — Onderhoud L8 — Elektrisch slot |
|
Stelt het systeem voor controle van de motorkracht af op het gewicht van de poort. Dit systeem houdt ook rekening met de omgevingstemperatuur en past de motorkracht automatisch aan, bijvoorbeeld door deze te verhogen bij zeer lage temperaturen. |
L1 — Extra lichte poort L2 — Zeer lichte poort L3 — Lichte poort L4 — Gemiddeld zware poort L5 — Matig zware poort L6 — Zware poort L7 — Zeer zware poort L8 — Extra zware poort |
|
Stelt de doorgangsbreedte in bij gedeeltelijke opening. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
Stelt het aantal poortbewegingen in waarna de aandrijving aangeeft dat onderhoud nodig is. |
L1 — Automatisch (de aandrijving berekent dit zelf op basis van de zwaarte van de bewegingen) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Geeft de aard van maximaal de laatste 8 foutmeldingen weer. |
L1 — Resultaat van de 1e beweging L2 — Resultaat van de 2e beweging L3 — Resultaat van de 3e beweging L4 — Resultaat van de 4e beweging L5 — Resultaat van de 5e beweging L6 — Resultaat van de 6e beweging L7 — Resultaat van de 7e beweging L8 — Resultaat van de 8e beweging |
Automatisering van twee tegenover elkaar bewegende schuifpoorten met twee NICE Robus RB600-aandrijvingen
Als u twee schuifpoorten tegenover elkaar wilt automatiseren, aandrijvingen kunnen in de ondergeschikte modus worden aangesloten. Het principe is dat één aandrijving leidend is en opdrachten geeft aan de andere, ondergeschikte aandrijving.. Alle Robus-aandrijvingen zijn af fabriek ingesteld als leidend, daarom moet deze parameter bij de ondergeschikte aandrijving worden ingesteld in niveau I van de programmering. met behulp van functie L8 - ondergeschikte eenheid.
Beperkingen voor het aansluiten van een leidende en een ondergeschikte eenheid
- Een poort die door een ondergeschikte eenheid wordt aangedreven, kan alleen volledig worden geopend (gedeeltelijk openen is niet mogelijk). gedeeltelijk openen).
- Alle apparaten (fotocellen, ontvanger, enz.) moeten op de leidende eenheid worden aangesloten. Op de ondergeschikte eenheid mogen alleen de volgende apparaten worden aangesloten: waarschuwingslamp, S.C.A.-uitgangsindicator, apparaten voor de STOP-ingang en P.P. (ook wel genoemd STEP-BY-STEP, of Stapsgewijs), OPEN-ingangen en CLOSE worden genegeerd.
- Als u een noodaccu wilt gebruiken (NICE PS124), elke aandrijving moet een eigen exemplaar hebben.
- Alle geprogrammeerde functies op de slave-eenheid worden genegeerd, behalve de functies die zijn geprogrammeerd bij:
| Programmering van niveau I. | Programmering van niveau II. |
|---|---|
| L4 - Stand-by | L3 - Motorsnelheid |
| L5 - Piek | L4 - Uitgangsindicator |
| L8 - Slave-eenheid | L5 - Motorkracht |
| L8 - Foutenarchief |
Installatieprocedure voor twee Robus-aandrijvingen in slave-modus
1. Monteer de poorten en aandrijvingen en stel de openingsrichtingen in volgens:
2. Sluit de aandrijvingen aan volgens het schema (let op de polariteit BlueBUS-aansluiting tussen de aandrijvingen):
3. Breng de elektrische voeding naar beide aandrijvingen
4. Stel bij de slave-eenheid in de programmering van niveau II de parameter L8 - Slave-eenheid
5. Voer de fase voor het detecteren van aangesloten apparaten uit op de slave-eenheid
6. Voer de fase voor het detecteren van aangesloten apparaten uit op de master-eenheid
7. Voer de fase voor het detecteren van de vleugellengte uit op de master-eenheid
Extra externe apparaten aansluiten op de aandrijving
 |
Als u extra apparaten op de aandrijving wilt aansluiten die externe voeding nodig hebben (bijv. signaalverlichting, sleutelschakelaar, magneetkaarten enz.), sluit het apparaat dan aan zoals afgebeeld. De uitgangsspanning bedraagt 24 Vdc, van -30% tot +50%, met een maximale stroomsterkte van 100 mA. |
Speciale functies van de aandrijving
Poort permanent open
Als het commando op de STEP-BY-STEP-ingang (ook aangeduid als P.P. of stap-voor-stap) langer dan 2 seconden wordt aangehouden, houdt de besturingseenheid de poort open zolang het commando actief blijft. Deze functie is geschikt voor gebruik in combinatie met een timer.
Geforceerde beweging
Als een veiligheidsvoorziening defect raakt, of als er bijvoorbeeld een niet-verwijderbaar obstakel in de lichtstraal van de fotocellen terechtkomt en de poort om veiligheidsredenen niet wil bewegen, kunt u de modus "Dodemansbediening" activeren, permanent via Programmering van niveau II bij de instelling L2 - Type stapbediening op de waarde L7 - Dodemansbediening, of tijdelijk:
- Geef de poort een commando (met de afstandsbediening, met de sleutelschakelaar enz.)
- Als er een probleem is, beweegt de poort niet en zal het signaallampje waarschijnlijk een fout signaleren.
- Geef daarom binnen 3 seconden na het vorige commando opnieuw een commando en houd dit ingedrukt.
- Zolang u het commando ingedrukt houdt, blijft de poort bewegen; zodra u loslaat, stopt deze.
Onderhoudsmelding
In Programmering van niveau II wordt bij punt L7 - Onderhoudswaarschuwing het aantal cycli ingesteld waarna de aandrijving moet aangeven dat onderhoud (inspectie) nodig is. De aandrijving geeft dit aan via de signaallamp (of via de S.C.A.-uitgang, indien dit is ingesteld bij Programmering van niveau II onder punt L4 - Uitgangsindicator niveau L7 - Onderhoud) als volgt:
| Aantal cycli | Signalering via de signaallamp | Signalering via de S.C.A.-uitgangsindicator |
|---|---|---|
| minder dan 80% van de limiet | Normale werking, knippert met tussenpozen van een halve seconde. | Brandt 2 seconden na het begin van het openen. |
| 80-100% van de limiet | Brandt 2 s na het begin van de beweging en werkt daarna normaal verder. | Knippert tijdens de beweging. |
| meer dan 100% van de limiet | Brandt 2 s na het begin van de beweging, werkt daarna normaal verder en brandt 2 s na afloop van de beweging. | Knippert nog steeds. |
Het wissen van de onderhoudsmelding en het controleren van het actuele aantal manoeuvres ten opzichte van de limiet vindt u in de handleiding, in hoofdstuk 7.4.3.
Problemen met de aandrijving oplossen
Als iets u niet duidelijk is of u een ander probleem hebt, neem dan gerust neem contact op met onze technische ondersteuning voor NICE-aandrijvingen.
Afhankelijk van de aard van het probleem
Tijdens de montage (of bij een storing van de aandrijving) kunt u tegen een van de volgende problemen aanlopen:
|
Probleem |
Mogelijke oplossing |
|---|---|
|
De poort reageert niet op een opdracht van de afstandsbediening en het ledlampje op de afstandsbediening gaat niet branden. |
Controleer of de batterijen afstandsbediening van de aandrijving in orde zijn; vervang ze zo nodig. U vindt de instructies in de handleiding van de betreffende afstandsbediening. |
|
De poort reageert niet op een opdracht van de afstandsbediening, maar het ledlampje op de afstandsbediening gaat wel branden. |
Controleer of afstandsbediening in het geheugen is opgeslagen. ontvanger in orde is, of probeer de afstandsbediening opnieuw op te slaan. |
|
De poort beweegt niet en de BlueBUS-led knippert niet.
|
Controleer of de aandrijving op 230 V wordt gevoed.. Als dat zo is, meet dan beide zekeringen door en vervang ze indien nodig door nieuwe zekeringen met dezelfde eigenschappen. |
|
De poort beweegt niet en het zwaailicht knippert niet. |
Controleer of de opdracht door de aandrijving is geregistreerd. Wanneer een opdracht wordt verzonden met de afstandsbediening moet de BlueBUS-led twee keer snel knipperen. Als de opdracht door een ander apparaat via de STEP-BY-STEP-ingang (P.P.) wordt verzonden, moet de bijbehorende STEP-BY-STEP-led. |
|
De poort beweegt niet en het zwaailicht knippert een paar keer. |
Tel het aantal knippersignalen en raadpleeg Diagnose aan de hand van het knipperen van het zwaailicht. |
|
De poort beweegt, maar stopt meteen en begint in de tegenovergestelde richting te bewegen. |
De ingestelde motorkracht is waarschijnlijk te laag voor uw poort. Controleer of er geen obstakels zijn die de beweging van de poort hinderen en verhoog zo nodig de aandrijfkracht; eventueel kunt u de functie Aanloopkracht. |
|
De poort begint te bewegen, maar het zwaailicht werkt niet. |
Controleer of er spanning staat op de FLASH-uitgang tijdens de beweging van de poort (de exacte spanning is niet van belang, ca. 10-30Vdc). Als er spanning op de uitgang staat, ligt het probleem waarschijnlijk bij het zwaailicht, probeer het dan te vervangen door een vergelijkbaar exemplaar en controleer of dat werkt. Als er geen spanning op de uitgang staat, kan de FLASH-uitgang overbelast zijn. Controleer of er geen kortsluiting in de bekabeling zit. |
|
De poort begint te bewegen, maar de S.C.A.-uitgang werkt niet. |
Bepaal welk type functie voor de S.C.A.-uitgang is geprogrammeerd. Als de uitgang moet knipperen, controleer dan of er spanning op staat (ongeveer 24Vdc). Als er spanning op de uitgang staat, ligt het probleem waarschijnlijk bij de lamp. Probeer deze te vervangen door een vergelijkbare lamp en controleer of die werkt. Als er geen spanning op de uitgang staat, kan de S.C.A.-uitgang overbelast zijn. Controleer of er geen kortsluiting in de bekabeling zit. |
Diagnose aan de hand van het knipperen van het zwaailicht
Tijdens de beweging van de poort zwaailicht knippert regelmatig, één keer per seconde. Als er een probleem optreedt, geeft het zwaailicht een fout aan met twee snelle reeksen knippersignalen achter elkaar.
|
Knipperreeks |
Fout |
Oplossing |
|---|---|---|
|
1 keer knipperen Pauze van 1 seconde 1 keer knipperen |
BlueBUS-fout
|
De apparaten die zijn aangesloten op de BlueBUS-ingang komen niet overeen met de apparaten die zijn gedetecteerd tijdens de detectiefase.. Voer de detectiefase opnieuw uit. Helpt dat niet, probeer het dan nogmaals. Anders moet u met de eliminatiemethode het defecte apparaat opsporen en vervangen (kopen, reclameren of repareren). |
|
2 keer knipperen Pauze van 1 seconde 2 keer knipperen |
Activering van de fotocel |
De fotocellenworden geactiveerd. Dit is normaal als de lichtstraal wordt onderbroken terwijl de poort sluit. Als de lichtstraal niet is onderbroken, zijn de fotocellen mogelijk vuil, verblind of defect. |
|
3 keer knipperen Pauze van 1 seconde 3 keer knipperen |
Activering van de begrenzer van de motorkracht
|
Tijdens de beweging van de poort wordt verhoogde wrijving gedetecteerd. Mogelijk is de poort niet goed afgesteld; probeer haar met de hand te bewegen en opnieuw af te stellen. Anders helpt doorgaans de motorkracht verhogen, eventueel de functie Aanloopkracht activeren.. Een ander probleem kan optreden als u de onderste aanslag te hoog hebt ingesteld. |
|
4 keer knipperen Pauze van 1 seconde 4 keer knipperen |
Activering van de STOP-ingang
|
Er is een opdracht naar de STOP-inganggestuurd. Als dit onverwacht gebeurt, controleer dan de apparaten die erop zijn aangesloten. |
|
5 keer knipperen Pauze van 1 seconde 5 keer knipperen |
Interne fout van de besturingseenheid |
Wacht 30 seconden en probeer het opnieuw. Als het probleem aanhoudt, probeer dan te resetten. Anders moet de besturingseenheid waarschijnlijk worden gerepareerd of vervangen. |
|
6 keer knipperen 1 seconde pauze 6 keer knipperen |
Uurlimiet voor bewegingen bereikt. |
Wacht enkele minuten totdat de cyclusbegrenzer weer onder de limietwaarde zakt. |
|
7 keer knipperen 1 seconde pauze 7 keer knipperen |
Interne fout in de elektronische circuits. |
Koppel de volledige aandrijving enkele seconden los en probeer het opnieuw. Als het probleem aanhoudt, probeer dan te resetten. Anders moet de besturingseenheid waarschijnlijk worden gerepareerd of vervangen. |
|
8 keer knipperen 1 seconde pauze 8 keer knipperen |
Permanent commando actief.
|
Er wordt voortdurend een commando naar de aandrijving verzonden. Controleer de aangesloten apparaten op de OPEN-ingang. Als er een timer is aangesloten, is die waarschijnlijk de oorzaak.
|
Diagnose aan de hand van knipperende leds
Op de besturingseenheid RBA3R10 van de aandrijving NICE Robus RB600 zitten twee groepen leds. Elke groep geeft door te knipperen of continu te branden de normale werking van de besturingseenheid of een foutdiagnose aan, zoals beschreven in de volgende tabellen.
Horizontale leds BLUEBUS, STOP, PP, OPEN, CLOSE
|
Signaal |
Status |
Oplossing |
|---|---|---|
|
BlueBUS-led |
||
|
Brandt niet |
Fout
|
Controleer de netaansluiting. Als die in orde is, controleer dan zekeringen F1 en F2 en vervang ze indien nodig door nieuwe exemplaren met dezelfde specificaties. |
|
Brandt |
Ernstige fout
|
Probeer de besturingseenheidlos te koppelen, eventueel alle ingangen. Helpt dat niet, reset de eenheid dan. Als dat nog steeds niet helpt, moet de besturingseenheid waarschijnlijk worden vervangen. |
|
Knippert met tussenpozen van één seconde |
Alles in orde |
Besturingseenheid werkt normaal. |
|
2 keer snel knipperen |
De status van de ingangen is veranderd |
Normale werking – de status van een ingang is veranderd STAPSGEWIJS, STOP, OPEN, CLOSE, zijn geactiveerd fotocellen, of de aandrijving heeft een commando ontvangen van de afstandsbediening. |
|
Knipperreeksen gescheiden door een pauze van één seconde |
Meerdere mogelijkheden |
Het aantal keer knipperen in de reeks komt overeen met de foutdiagnose via het waarschuwingslicht. |
|
STOP-led (Stoppen) |
||
|
Brandt niet |
De STOP-ingang is geactiveerd |
Controleer de apparaten die zijn aangesloten op de STOP-ingang. |
|
Brandt |
Alles in orde |
De STOP-ingang is niet actief. |
|
STEP-BY-STEP-led (ook aangeduid als P.P., stap-voor-stap) |
||
|
Brandt niet |
Alles in orde |
De STEP-BY-STEP-ingang is niet actief. |
|
Brandt |
De STEP-BY-STEP-ingang is geactiveerd |
Normale werking van de besturingseenheid, als er een actief apparaat is aangesloten op de STEP-BY-STEP-ingang. |
|
OPEN-led (Openen) |
||
|
Brandt niet |
Alles in orde |
De OPEN-ingang is niet actief.
|
|
Brandt |
De OPEN-ingang is geactiveerd |
Normale werking van de besturingseenheid, als er een actief apparaat is aangesloten op de OPEN-ingang. |
|
CLOSE-led (Sluiten) |
||
|
Brandt niet |
Alles in orde |
De CLOSE-ingang is niet actief.
|
|
Brandt |
De CLOSE-ingang is geactiveerd |
Normale werking van de besturingseenheid, als er een actief apparaat is aangesloten op de CLOSE-ingang. |
Verticale leds L1–L8
|
Signaal |
Oplossing |
|---|---|
|
Led 1 |
|
|
Brandt niet |
Tijdens normaal bedrijf geeft dit aan dat de functie Automatisch sluiten niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Automatisch sluiten is ingeschakeld. |
|
Knippert |
|
|
Led 2 |
|
|
Brandt niet |
Tijdens normaal bedrijf geeft dit aan dat de functie Sluiten na onderbreking van de fotocellen niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Sluiten na onderbreking van de fotocellen is ingeschakeld. |
|
Knippert |
|
|
LED 3 |
|
|
Brandt niet |
Tijdens normaal bedrijf geeft dit aan dat de functie Altijd sluiten niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Altijd sluiten is ingeschakeld. |
|
Knippert |
|
|
LED 4 |
|
|
Brandt niet |
Tijdens normaal bedrijf geeft dit aan dat de stand-bymodus niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de stand-bymodus is ingeschakeld. |
|
Knippert |
|
|
LED 5 |
|
|
Brandt niet |
Tijdens normaal bedrijf geeft dit aan dat de functie Piek niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Piek is ingeschakeld. |
|
Knippert |
De functie wordt geprogrammeerd. |
|
LED 6 |
|
|
Brandt niet |
Tijdens normaal bedrijf geeft dit aan dat de functie Voorwaarschuwing niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Voorwaarschuwing is ingeschakeld. |
|
Knippert |
De functie wordt geprogrammeerd. |
|
LED 7 |
|
|
Brandt niet |
Tijdens normaal bedrijf geeft dit aan dat de functie Sluiten betekent gedeeltelijk openen niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Sluiten betekent gedeeltelijk openen is ingeschakeld. |
|
Knippert |
De functie wordt geprogrammeerd. |
|
LED 8 |
|
|
Brandt niet |
Tijdens normaal bedrijf geeft dit aan dat de functie Slave-eenheid niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Slave-eenheid is ingeschakeld. |
|
Knippert |
De functie wordt geprogrammeerd. |
Montage van de back-upaccu voor de NICE Robus 600-aandrijving
NICE PS124-back-upaccu wordt niet standaard meegeleverd met de aandrijving, maar kan worden nabesteld. De accu wordt gebruikt bij stroomuitval; de poortaandrijving wordt dan door de accu gevoed. De accu wordt voortdurend via het elektriciteitsnet opgeladen.
| 1. Wip het plastic afdekkapje van de accuconnector los | 2. Sluit de accu aan op de connector en plaats deze naast de besturingseenheid |
|---|---|
 |
 |
De NICE Robus RB600-aandrijving handmatig ontgrendelen
 |
Bij een stroomstoring kunt u de poort niet bedienen met de afstandsbediening. Daarom kunt u de aandrijving met de ontgrendelsleutel ontgrendelen en de poort handmatig bewegen: |
| 1. Schuif het afdekkapje van het ontgrendelslot opzij | 2. Steek de ontgrendelsleutel erin en draai deze rechtsom |
|---|---|
 |
 |
| 3. Trek de ontgrendelingshendel naar buiten | 4. U kunt de poort handmatig bewegen |
 |
 |
Technische kenmerken van de NICE Robus RB600-aandrijving
| Model | NICE Robus RB600 |
|---|---|
| Typebeschrijving | Elektromechanische reductiemotor voor automatische bediening van schuifpoorten in een particuliere omgeving. Geleverd inclusief besturingseenheid NICE RBA3R10, maar zonder radio-ontvanger. |
| Tandwiel | Aantal tanden: 15 Tandmodule: 4 Steek: 12,6mm Steekdiameter: 60mm |
| Koppel [Kracht] |
18Nm [600N] - vereist om het poortblad op gang te brengen |
| Nominaal koppel [Nominale kracht] |
9Nm [300N] - vereist om het poortblad in beweging te houden |
| Snelheid | 0,31 m/s |
| Nominale snelheid | 0,15 m/s |
| Limiet voor opeenvolgende cycli | 100 cycli/dag (de besturingseenheid beperkt het aantal op basis van de beperkingen, zie Aandrijving kiezen) |
| Bedrijfslimiet | 7 minuten (de besturingseenheid beperkt de tijd op basis van de beperkingen, zie Aandrijving kiezen) |
| Levensduur | van 250.000 tot 20.000 cycli, afhankelijk van het gewicht en de lengte van het poortblad en ook van de instellingen van de aandrijving |
| Voeding | 230V (+10% -15%) 50/60Hz |
|
Opgenomen vermogen |
515W [2,5A] |
| Isolatieklasse | 1 - moet geaard worden |
| Noodstroomvoorziening | kan apart worden aangeschaft en geïnstalleerd NICE PS124-noodaccu |
| Uitgang voor signaallamp | voor twee signaallampen 12V met een 21W-lamp (bijv. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Uitgangsindicator (S.C.A.) | voor één 21V-lamp van max. 4W (uitgangsspanning +50% -30%); kan een klein relais aansturen |
| BlueBUS-uitgang | één uitgang voor maximaal 15 BlueBUS-apparaten |
| STOP-ingang | voor normaal open, normaal gesloten en apparaten met een constante weerstand van 8,2KΩ |
| STEP-BY-STEP-ingang (P.P., stapsgewijze bediening) | normaal open (sluiten activeert het commando "Stapsgewijs") |
| OPEN-ingang | normaal open (sluiten activeert het commando "Openen") |
| CLOSE-ingang | normaal open (sluiten activeert het commando "Sluiten") |
| Radio-ontvanger | zonder ontvanger, "SM"-aansluiting voor ontvangers NICE SMXI, NICE OXI enz. |
| Antenneaansluiting | 52Ω voor coaxkabel RG-58 (of vergelijkbaar) |
| Programmeerfuncties | 8 aan/uit-functies (Programmering niveau I.) 8 instelbare functies (Programmering niveau II.) |
| Zelflerende functies |
bepaling van de lengte van het poortblad (berekening van de start- en vertragingsafstanden, berekening van het punt voor gedeeltelijke opening) |
| Bedrijfstemperatuur | -20°C tot +50°C |
| Gebruik in zoute, zure en potentieel explosieve omgevingen | nee |
| Beschermingsklasse | IP44 |
| Afmetingen | 210×330×303 (b×l×h) |
| Gewicht | 11kg |
Hoe kan ik dit artikel bestellen?
Kies de manier die u het beste uitkomt:
- bestellen via de webshop: gebruik de koopknop om het artikel in uw winkelwagen te plaatsen (u vindt de koopknop hier in de tabel met productvarianten).
- bestellen per e-mail: bestel via [email protected]
