NICE MoonKey MOSI - sleutelschakelaar met standaard cilinder, inbouwmontage
| Beschikbaarheid van het product: | op aanvraag | Het product is mogelijk niet beschikbaar, neem contact met ons op voor meer informatie. |
|---|
Beschrijving van het product NICE MoonKey MOSI - sleutelschakelaar met standaard cilinder, inbouwmontage
NICE MOSI is een mechanische sleutelschakelaar uit de serie NICE MoonKey, waarmee u door elektrische circuits in en uit te schakelen aandrijvingen niet alleen van het merk NICE. De sleutelschakelaar is tweetraps, wat betekent dat u de sleutel zowel naar rechts als naar links kunt draaien. Aan elke stand kunt u een andere opdracht toewijzen. De schakelaar is veerterugstellend, wat betekent dat hij dankzij een veer terugkeert naar de beginstand.
Technische eigenschappen van de NICE MOSI-sleutelschakelaar
| Leverancierscode | MOSI |
|---|---|
| Type slot | tweetraps, veerterugstellend slot |
| Type cilinder | eenvoudige cilinder |
| Montagetype | |

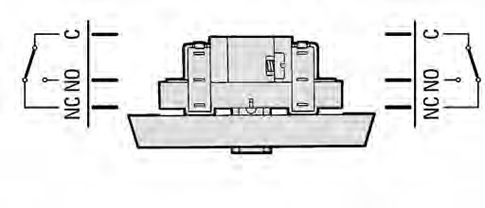

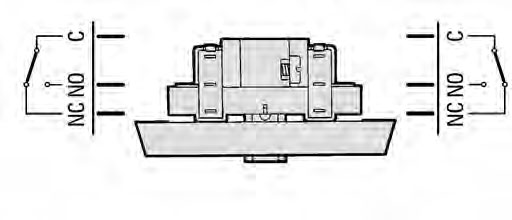

| Contacten |
twee omschakelende microschakelaars: ze maken contact (normaal open) of verbreken contact (normaal gesloten) |
| Contactvermogen | Maximaal 48 V, 2 A |
| Beschermingsgraad | IP43 |
| Verlichting | nee, maar voorbereid voor 12/24 V ledverlichting MOSA1 |

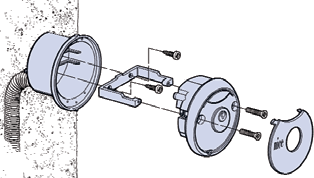

Inbouwmontage van de NICE MoonKey MOSI-sleutelschakelaar
Aansluiting van de extra verlichting NICE MoonKey MOSA1
Opmerking: De aansluiting is voor alle sleutelschakelaars hetzelfde; de afbeeldingen zijn ter illustratie. NICE MoonKey MOSEU. De extra MOSA1-ledlamp is niet inbegrepen en moet apart worden bijbesteld.
|
|
|
|
|
1. Sluit MOSA1 aan op de sleutelschakelaar |
2. Sluit de stroomtoevoer aan (meestal is er een uitgang op de klemmenstrook van de besturingseenheid, bijvoorbeeld: Robus, Road). |
3. Klaar, de sleutelschakelaar is verlicht. Hier ziet u MOSEU met montageplaat MOA2 en ledverlichting MOSA1. |
De NICE MoonKey MOSI-sleutelschakelaar openen
| 1. Wip het deksel van de aandrijvingssleutelschakelaar los | 2. Draai de schroeven van de aandrijvingssleutelschakelaar los | 3. Draai de sleutel van de aandrijvingssleutelschakelaar om en trek het voorste deel eruit |
 |
 |
 |
Aansluitschema van de NICE MOSI-sleutelschakelaar
Voorbeeldschema voor de aansluiting van de NICE MoonKey MOSI-sleutelschakelaar op een NICE Robus-aandrijving (RB400, RB600, RB1000) en Run-aandrijving (RUN1800P)
Het draaien van de sleutel veroorzaakt:
Naar links: STOP
Naar rechts: Stap-voor-stapbediening
Voorbeeldschema voor de aansluiting van de NICE MoonKey MOSI-sleutelschakelaar op een NICE Road-aandrijving (RD400)
Het draaien van de sleutel veroorzaakt:
Naar links: STOP
Naar rechts: Stap-voor-stapbediening
Alternatieve sleutelschakelaars
| Montage/cilinder | Eenvoudige cilinder | Cilinder | Zonder cilinder |
|---|---|---|---|
| Opbouw montage |
|
|
|
| Inbouw montage |
|
|
bestaat niet |
Accessoires voor de sleutelschakelaar NICE MoonKey MOSI
| MOSA1 | MOA1 |
|---|---|
 |
 |
|
Ledverlichting voor sleutelschakelaar. |
Montagebox voor sleutelschakelaar. Wordt meegeleverd met de sleutelschakelaar. |
