NICE MoonKey MOSIU - sleutelschakelaar met Europese cilinder, inbouwmontage
| Beschikbaarheid van het product: | niet beschikbaar | We helpen u graag bij het kiezen van een vervangend product. Neem gerust contact met ons op. |
|---|
Beschrijving van het product NICE MoonKey MOSIU - sleutelschakelaar met Europese cilinder, inbouwmontage
Dit product is vervangen door de schakelaar NICE Era Key Switch EKSIEU .
NICE MOSIU is een mechanische sleutelschakelaar uit de NICE MoonKey, waarmee u elektrische circuits kunt bedienen door ze in en uit te schakelen aandrijvingen niet alleen van het merk NICE. De sleutelschakelaar is tweepolig, wat betekent dat u de sleutel zowel naar rechts als naar links kunt draaien. U kunt aan elke stand een andere opdracht toewijzen. De schakelaar is terugverend, wat betekent dat hij dankzij de veer terugkeert naar de uitgangspositie.
Technische eigenschappen van de sleutelschakelaar NICE MOSIU
| Leverancierscode | MOSIU |
|---|---|
| Type slot | tweepolig, terugverend slot |
| Type cilinder | cilinder |
| Montagetype | |
| Contacten |
twee wisselende microschakelaars, die sluiten (normaal open) of openen (normaal gesloten) |
| Contactvermogen | Maximaal 48 V 2 A |
| Beschermingsklasse | IP43 |
| Verlichting | nee, maar voorbereid voor 12/24 V ledverlichting MOSA1 |

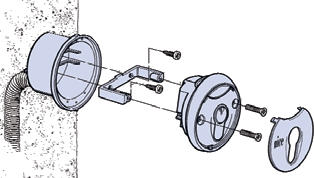

Inbouw van sleutelschakelaar NICE MoonKey MOSIU
Aansluiting van de extra verlichting NICE MoonKey MOSA1
Opmerking: De aansluiting is voor alle sleutelschakelaars hetzelfde; op de illustraties is NICE MoonKey MOSEU. De extra ledlamp MOSA1 is niet inbegrepen en moet worden bijbesteld apart.
|
|
|
|
|
1. Sluit aan MOSA1 op de sleutelschakelaar |
2. Sluit de stroomtoevoer aan (meestal bevindt de uitgang zich op de klemmenstrook van de besturingseenheid; voorbeeld van een uitgang: Robus, Road). |
3. Klaar, de sleutelschakelaar is verlicht. Hier ziet u MOSEU met montageplaat MOA2 en ledverlichting MOSA1. |
Sleutelschakelaar NICE MoonKey MOSIU openen
| 1. Wip de afdekking van de sleutelschakelaar van de aandrijving los | 2. Draai de schroeven van de sleutelschakelaar van de aandrijving los | 3. Draai de sleutel van de sleutelschakelaar van de aandrijving om en trek het voorste deel eruit |
 |
 |
 |
Aansluitschema van sleutelschakelaar NICE MOSIU
Voorbeeld van het aansluitschema van sleutelschakelaar NICE MoonKey MOSIU met NICE Robus-aandrijving (RB400, RB600, RB1000) en Run (RUN1800P)
Het draaien van de sleutel veroorzaakt:
Naar links: STOP
Naar rechts: Stapsgewijze bediening
Voorbeeld van het aansluitschema van sleutelschakelaar NICE MoonKey MOSIU met NICE Road-aandrijving (RD400)
Het draaien van de sleutel veroorzaakt:
Naar links: STOP
Naar rechts: Stapsgewijze bediening
Alternatieve sleutelschakelaars
| Montage/cilinder | Enkele cilinder | Cilindercilinder | Zonder cilinder |
|---|---|---|---|
| Opbouw montage |
|
|
|
| Inbouw montage |
|
|
bestaat niet |
Accessoire voor de NICE MoonKey MOSIU-sleutelschakelaar
| MOSA1 | MOA1 |
|---|---|
 |
 |
|
Ledverlichting voor sleutelschakelaar. |
Inbouwdoos voor sleutelschakelaar. Inbegrepen bij de sleutelschakelaar. |
