NICE Wingo WG3524 - motorisation seule pour portail battant, jusqu’à 3,5 m / 500 kg par vantail
| Disponibilité du produit : | En stock | Nous expédions généralement les marchandises dans les 24 heures. |
|---|
en stock
221,40 € TTC
| Poids |
|---|
| 7,20 kg |
Description du produit NICE Wingo WG3524 - motorisation seule pour portail battant, jusqu’à 3,5 m / 500 kg par vantail
| Navigation rapide sur cette page : | ||
|---|---|---|
| Le moteur comprend… | Moteurs alternatifs… | Kits à prix avantageux… |
| Accessoires compatibles… | Notice… | Choix, limites, durée de vie… |
| Montage… | Galerie de photos… | Déverrouillage manuel… |
| Caractéristiques techniques… | Posez toutes vos questions… | Montage de la patte de fixation arrière.... Dimensions des pattes... |
Moteur NICE Wingo WG3524 est conçu pour l’automatisation de portails battants jusqu’à une longueur de vantail de 3,5 m et un poids de jusqu’à 500 kg. Le moteur est autobloquant, son corps est composé de deux parties en aluminium moulé sous pression, avec une finition polyester résistante aux intempéries. Toutes les pièces mobiles internes sont en acier, en alliages légers et en technopolymères. L’écrou de guidage est en bronze, ce qui lui confère une bonne résistance et assure également un fonctionnement silencieux. Le condensateur de démarrage est intégré au moteur afin de simplifier au maximum le montage. Les moteurs sont dimensionnellement compatibles avec les anciennes gammes Moby et Pluto du fabricant italien NICE ; toutes les dimensions de fixation et tous les diamètres des axes sont identiques. Le moteur fonctionne en 24V, ce qui le rend mieux adapté à une utilisation fréquente que la version 230V , mais il ne convient pas aux endroits exposés au vent, en particulier avec des remplissages de portail pleins et opaques.
Centrale de commande MCA2R30 dans l’armoire de commande MC424LR30 permet une programmation simple, l’apprentissage automatique des positions de fin de course, le diagnostic automatique des pannes, le réglage de la durée de pause en mode fermeture automatique, le passage piéton, le ralentissement avant les positions de fin de course, un système de détection des chocs contre un obstacle et le fonctionnement de secours avec la batterie de secours PS124, à l’aide du câble de connexion CABLA11, une entrée pour tous les types de barres palpeuses de sécurité et bien d’autres fonctions.
Les moteurs Wingo offrent un bon rapport qualité-prix pour l’automatisation de portails battants dans les environnements résidentiels et semi-industriels. Toute la gamme Wingo est fiable et silencieuse. Caractéristiques techniques détaillées ». Télécharger la notice ».

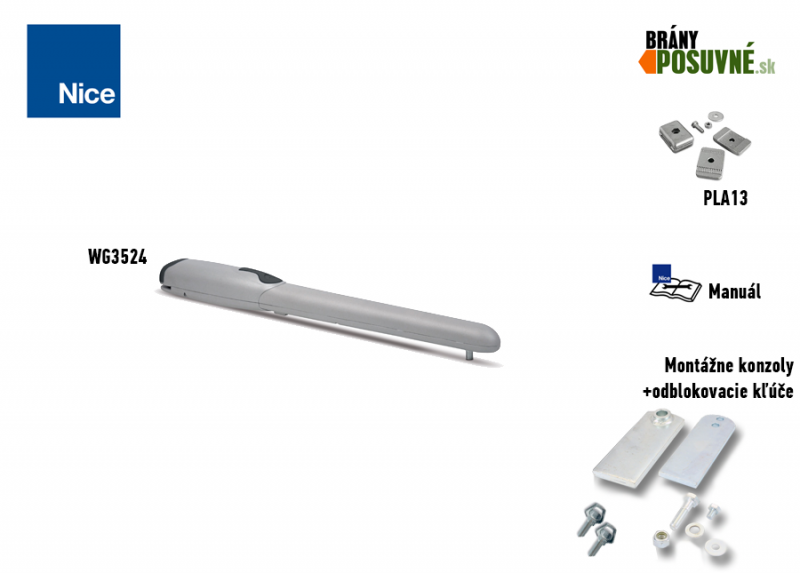

| Le moteur comprend : | Code | |||
|---|---|---|---|---|
 |
1 × | Moteur NICE Wingo WG3524 |
WG3524 |
|
|
Moteur électromécanique NICE Wingo WG3524, adapté à un vantail de portail pesant jusqu’à 400 kg et mesurant jusqu’à 3,5m. |
||||
 |

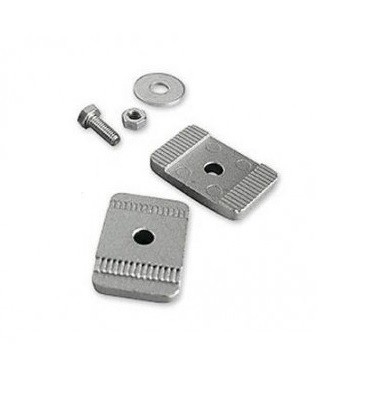

1 × | Butée mécanique intérieure d’ouverture | PLA13 | |
|
Son utilisation évite d’avoir recours à des butées de sol externes. Notice de réglage. |
||||
 |
2 × | Clé de déverrouillage | CM-B | |
|
En cas de coupure de courant, elle permet de déverrouiller le moteur afin de manœuvrer le portail manuellement, en le poussant ou en le tirant. |
||||
 |
1 × | Patte avant à souder | PMDSMAR04.4610 | |
|
Elle se soude sur la partie fixe du vantail ; attention, elle se place à une hauteur différente de celle de la patte arrière. La patte alternative à visser est la PLA8. |
||||
 |
1 × | Axe de la patte avant | R8.5120 Rondelle V8X10.5102 Axe |
|
|
Sert à fixer la partie avant du moteur à la patte avant. |
||||
 |
1 × | Support arrière à souder | PMDSMP2.4610 | |
|
À souder sur la platine de montage vissée ou sur un poteau en acier. Attention, il se monte à une hauteur différente de celle du support avant. Le support allongé alternatif est le PLA6. |
||||
 |
2 × | Axe du support arrière | D10.5110 Écrou R10.5120 Rondelle V10X40.5101 Axe |
|
|
Sert à fixer la partie arrière de la motorisation au support arrière. |
||||
 |
1 × | Notice de montage NICE Wingo WG3524 | Télécharger | |
|
Notice de montage pour une installation réussie, avec schémas illustrés de câblage, instructions de programmation et appairage des télécommandes. |
||||
Remarque importante : Cette motorisation est vendue seule, c’est-à-dire qu’elle ne fonctionnera pas toute seule.. Nous la proposons séparément dans notre boutique en ligne afin que vous puissiez composer une solution d’automatisation sur mesure, selon vos besoins. Avec la motorisation, vous devez acheter au minimum une unité de commande (NICE Moonclever MC424LR30 ou l’ancien modèle MC424LR10), ainsi que, le cas échéant, d’autres accessoires. Si vous n’avez pas encore d’idée précise, l’idéal est de commencer par consulter nos kits préassemblés à prix avantageux.
(Cette motorisation est-elle adaptée à mes besoins ?)
Comparez-la à d’autres motorisations :
| « Motorisation moins puissante | Motorisation alternative | Motorisation plus puissante » | |||||
|---|---|---|---|---|---|---|---|
|
Motorisation NICE Wingo WG2024
|
Motorisation NICE Wingo 230 V :
Prix et livraison sur commande. |
Motorisation NICE Toona 4 TO4024
|
Kits à prix avantageux comprenant une motorisation NICE Wingo WG3524:
| Kit pour portail à un vantail » | Kit pour portail à deux vantaux » |
|---|---|
|
Motorisation Wingo pour portail jusqu’à 500kg/3,5m, unité de commande, télécommande, récepteur. |
2 x motorisations Wingo pour portail jusqu’à 500kg/3,5m, unité de commande, télécommande, récepteur. |
| Kit pour portail à un vantail avec photocellules » | Kit pour portail à deux vantaux avec photocellules » |
|
Motorisation Wingo pour portail jusqu’à 500kg/3,5m, unité de commande, télécommande, récepteur, photocellules, feu clignotant, sélecteur à clé. |
2 x motorisations Wingo pour portail jusqu’à 500kg/3,5m, unité de commande, télécommande, récepteur, photocellules, feu clignotant, sélecteur à clé. |
| Kit pour portail à un vantail avec accessoires » | Kit pour portail à deux vantaux avec accessoires » |
|
Motorisation Wingo jusqu’à 500 kg/3,5 m, unité de commande, télécommande, récepteur, cellules photoélectriques, feu clignotant, contacteur à clé. |
2 moteurs Wingo jusqu’à 500 kg/3,5 m, unité de commande, télécommande, récepteur, cellules photoélectriques, feu clignotant, contacteur à clé. |
Accessoires compatibles avec la motorisation NICE Wingo WG3524
Nous vous recommandons également d’acheter les accessoires en option compatibles avec la motorisation :
| Quoi | Pourquoi | Type |
|---|---|---|
| Centrale de commande | Électronique de commande de la motorisation. | |
| Feu clignotant | Signale le mouvement du portail par un clignotement : idéal pour les sorties où la visibilité est réduite. Comprend également une antenne pour une plus grande portée de la télécommande. |
Ou bien tous les feux clignotants avec une alimentation de 12 V à 24 V d’autres fabricants. |
| Cellules photoélectriques | Lors de la fermeture, elles détectent les obstacles et arrêtent le mouvement : le portail ne heurte ni les voitures ni les personnes. | |
| Émetteur | Pour commander le portail à distance. | |
| Récepteur |
Pour commander le portail à distance. Dans l’unité de commande MCA2R30 , le récepteur est déjà intégré. Les autres récepteurs sont des accessoires complémentaires. |
|
| Antenne |
Pour une meilleure portée de la télécommande. |
|
| Clavier |
Si vous avez oublié votre télécommande, si de nombreux véhicules ou personnes viennent chez vous, ou si vous ne souhaitez pas donner une télécommande à chacun ni ouvrir le portail vous-même. |
|
| Sélecteur à clé |
Pour commander le portail avec une clé à l’aide d’un sélecteur relié par câble à l’automatisme, où que ce soit. |
|
| Lecteurs de cartes |
Commande de l’automatisme en présentant une carte ou un porte-clés devant le lecteur. |
|
| Serrures électriques |
Les serrures électriques de sécurité sont synchronisées avec l’automatisme via l’unité de commande. Lorsque l’automatisme reçoit une commande, la serrure électrique se déverrouille d’abord, puis le portail commence à s’ouvrir. De même, la serrure se verrouille une fois le portail fermé. Elles sont nécessaires pour les vantaux de plus de 3,5 m. |
|
| Source d’alimentation de secours |
Alimentation électrique de secours. |
Notice de l’automatisme NICE Wingo WG3524
Notice de l’automatisme NICE Wingo WG3524 à télécharger ici :
Notice de l’automatisme NICE Wingo WG3524
Choix de l’automatisme – est-il NICE Wingo WG3524 adapté à mon portail ?
|
|

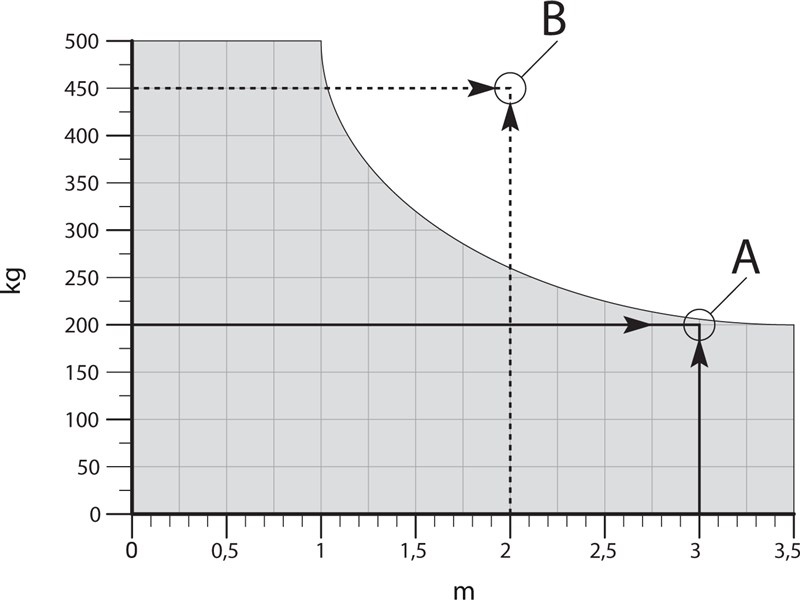

Limites de l’automatisme NICE Wingo WG3524Chaque portail a une longueur de vantail (et donc un bras de levier) et un poids (et donc une force de pesanteur exercée sur le bras de levier) qui lui sont propres, et chaque automatisme a ses limites. L’automatisme NICE Wingo WG3524 convient aux portails dont la longueur de vantail et le poids correspondent aux valeurs indiquées sur l’image à gauche. Cela signifie que l’automatisme convient à un portail allant de 500kg/1m à 200kg/3,5m. Exemple : la valeur B, correspondant à un vantail de 450 kg et de 2 m de long, se situe hors de la plage autorisée et n’est donc pas adaptée. Choisissez un automatisme plus puissant. La valeur A, correspondant à un vantail de 200 kg et de 3 m de long, est adaptée. Vous pouvez l’installer. |
Durée de vie de l’automatisme NICE Wingo WG3524
Dans le tableau ci-dessous, additionnez les indices de contrainte liés au poids et à la longueur du vantail, puis ajoutez les indices des autres facteurs, le cas échéant. Le graphique vous permet ensuite de déterminer la durée de vie de l’automatisme, exprimée en nombre de cycles.
Exemple : J’ai un portail de 6 m de passage (deux vantaux de 1,5 m) et chaque vantail, structure et remplissage compris, pèse jusqu’à 200 kg. Je calcule l’indice correspondant à la longueur du vantail, soit environ 20, puis j’ajoute l’indice du poids du portail, 10, et, par précaution, l’indice correspondant aux basses températures, 10, car nos hivers sont rigoureux. J’obtiens donc un indice total de 40. Le graphique indique une durée de vie d’environ 60 000 cycles. À raison de 10 manœuvres par jour, cela correspond à une durée de vie d’environ 16 ans.
| Caractéristiques de l’ensemble de l’automatisme | Indice | Graphique de durée de vie |
|---|---|---|
|
Poids d’un vantail |
L’indice total maximal recommandé est de 60 % maximum. (soit 50 000 cycles, ce qui correspond à 13 ans pour une utilisation courante de 10 cycles par jour) |
|
| Jusqu’à 100 kg | 0 | |
| 100-200 kg | 10 | |
| 200-300 kg | 20 | |
| 300-400 kg | 30 | |
| Longueur du vantail | ||
| 1-2 m | 0 | |
| 2-3 m | 10 | |
| 3-3,5m | 20 | |
|
Autres facteurs (si leur probabilité d’occurrence dépasse 10 %) |
||
| Température ambiante supérieure à 40 °C ou inférieure à 0 °C, ou humidité supérieure à 80 % | 20 | |
| Vantail à remplissage plein | 15 | |
| Zone venteuse | 15 | |
Installation de l’automatisme NICE Wingo WG3524
La configuration typique (facultative) de l’automatisme et de ses accessoires est la suivante :
Liste des accessoires
|
Câblage du moteur NICE Wingo WG3524
| 1. Ouvrez le capot du moteur | 2. Faites passer et raccordez le câble d’alimentation |
|---|---|
 |
 |
I. Montage de la patte de fixation arrière
 |
 |
| Schéma d’ouverture vers l’intérieur | Schéma d’ouverture vers l’extérieur |

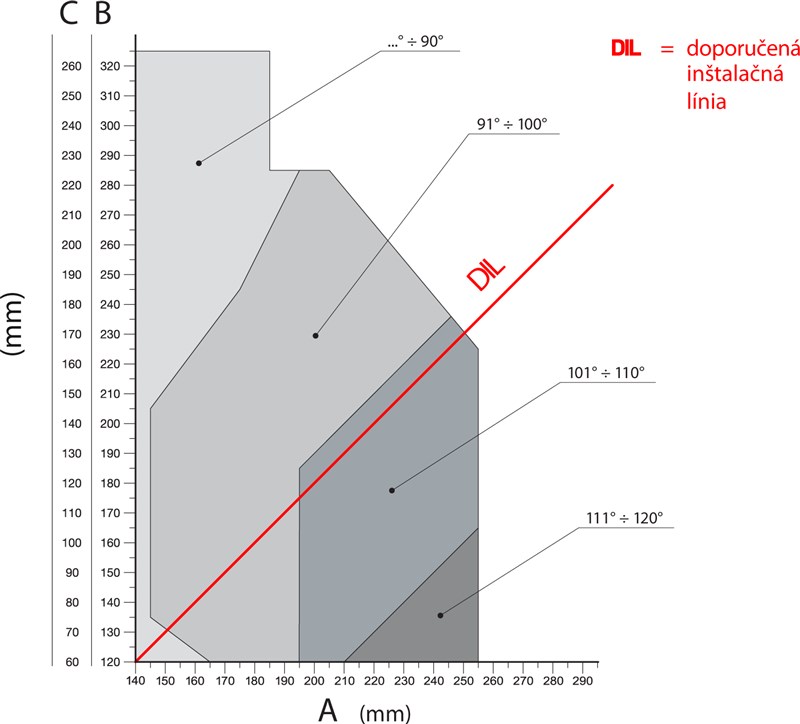

Déterminez la position de la patte arrière à l’aide du graphique, qui permet de relever les dimensions A et B ainsi que l’angle d’ouverture maximal. Attention, les valeurs A et B doivent être proches (idéalement identiques) pour que le moteur puisse fonctionner de manière fluide et linéaire.
 |
 |
| Graphique de calcul | Exemple de lecture des valeurs sur le graphique |
Dimensions complètes de la patte de fixation.
Procédure de calcul :
- Mesurez la distance C sur le schéma
- Sur le graphique, tracez une ligne horizontale qui croise la valeur mesurée C
- L’intersection de cette ligne avec la DIL (Ligne d’installation recommandée) permet de déterminer l’angle d’ouverture maximal
- Si l’ angle d’ouverture maximal obtenu ne convient pas, il faudra ajuster la valeur A et, si nécessaire, également la valeur B, afin qu’elles soient proches (idéalement identiques).
Avant de fixer la patte au pilier ou au mur, il faut la raccourcir à la longueur requise, correspondant aux dimensions A et B puis la souder sur la plaque de montage.
 |
 |
| 1. Coupez la patte à la longueur requise | 2. Soudez la patte raccourcie sur la plaque de montage |
Le kit fourni comprend une patte de 150 mm. Si vous avez besoin d’une patte plus longue pour une configuration particulière ou si vous souhaitez que le portail s’ouvre vers l’extérieur, nous vous recommandons de commander en supplément la patte rallongée NICE PLA6.
|
Avant de fixer la patte arrière, vérifiez que la patte avant peut être installée sur la partie rigide du vantail du portail, car il existe une différence de hauteur entre les pattes avant et arrière, comme illustré.
Différence F = 30 mm. |
 |
Si tout convient, fixez la patte arrière au pilier ou au mur à l’aide de vis, de chevilles et de rondelles.
II. Montage de la patte de fixation avant
La patte avant doit être installée sur le vantail à une distance définie par les valeurs D et E, à relever dans le tableau (la valeur D est fixe et correspond à 850 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 | 590 | 580 | 570 |
Le kit fourni comprend une équerre à souder. Si vous souhaitez une équerre à visser, nous vous recommandons de commander le modèle alternatif équerre à visser NICE PLA8.
- Calculez à partir du tableau la valeur E
- Calculez la hauteur à partir de l’ illustration hauteur des équerres (afficher l’image)
- Fixez l’équerre au vantail (si vous soudez l’équerre, nous vous recommandons de ne faire que quelques points de soudure pour le moment)
III. Montage de l’automatisme de portail sur l’équerre arrière
 |
|
IV. Montage de l’automatisme de portail sur l’équerre avant
 |
|
V. Réglage de la butée mécanique de course
Si vous utilisez la butée mécanique interne, contre laquelle l’automatisme s’arrête à l’ouverture, il n’est pas nécessaire d’installer des butées de sol externes. Procédez au réglage comme suit :
 |
|
Galerie photos de l’automatisme NICE Wingo
|
Exemple de montage |
Exemple de montage |
Exemple de montage |
|
Exemple de montage |
Exemple de montage |
Exemple de montage |
|
Exemple de montage
|
Automatisme déverrouillé |
Automatisme sans capot |
|
Partie arrière, vue de dessous |
Vue de la vis sans fin et de la butée mécanique interne |
Partie avant, vue de dessous |
|
Partie arrière avec câble raccordé |
Déverrouillage manuel du moteur NICE Wingo WG3524
En cas de coupure de courant, vous ne pourrez pas commander le portail à l’aide de la télécommande. Il est donc possible de déverrouiller le moteur à l’aide de la clé de déverrouillage et de déplacer le portail manuellement :
| 1. Faites coulisser le cache de la serrure de déverrouillage | 2. Insérez la clé de déverrouillage et tournez-la dans le sens des aiguilles d’une montre | 3. Tirez le levier de déverrouillage pour pouvoir déplacer le portail manuellement |
|---|---|---|
 |
 |
 |
Caractéristiques techniques du moteur NICE Wingo WG3524
| Modèle | NICE Wingo WG3524 |
|---|---|
| Description du modèle | Motoréducteur électromécanique pour le fonctionnement automatique de portails coulissants en environnement résidentiel. |
| Force | 1500N |
| Force nominale | 500N |
| Vitesse | 0,016 m/s |
| Vitesse nominale | 0,012 m/s |
| Limite de cycles consécutifs | 40 cycles/heure |
| Course de la tige | 470 mm |
| Durée de vie | de 125 000 à 80 000 cycles, en fonction du poids et de la longueur du vantail, ainsi que du réglage du moteur |
| Alimentation | 24Vdc |
| Puissance absorbée [Charge] |
85W [3,5A] |
| Puissance nominale absorbée [Charge nominale] |
50W [2A] |
| Classe d’isolation | A |
| Température de fonctionnement | -20°C à +50°C |
| Indice de protection | IP44 |
| Dimensions | 98×920×95 (l×L×H) |
| Poids | 6kg |
