Espace, pente et sens d’ouverture d’un portail battant

Le portail a besoin d’un espace libre sur toute la trajectoire d’ouverture, et pas seulement d’une ouverture suffisamment large entre les piliers. Avant de choisir les vantaux, vérifiez le terrain, la position de la voiture stationnée et l’espace disponible pour la motorisation. Les informations de base pour la prise de mesures figurent dans la procédure d’introduction.

Mesurez par rapport au niveau fini : prenez en compte le futur revêtement, l’habillage des piliers et la position de l’axe du gond choisi.

L’espace réellement nécessaire au débattement du vantail

Les deux vantaux ont la même longueur dans toutes les positions. Il faut prévoir de l’espace supplémentaire pour la quincaillerie, le corps de la motorisation et un fonctionnement sûr. Cliquez pour agrandir.

Le vantail ne coulisse pas latéralement. Il pivote autour de l’axe des gonds et son angle opposé décrit un arc. Avec un seul vantail long, cet arc est important et tout le vantail est porté par un seul côté de l’entrée. Avec deux vantaux, le passage est divisé ; chacun nécessite donc une trajectoire libre plus courte. Un portail à deux vantaux implique toutefois deux motorisations en cas d’automatisation, deux piliers porteurs et généralement aussi un câblage jusqu’à la motorisation située de l’autre côté. Consultez le schéma de face et les mesures de base.

Mesurez à partir de l’axe du gond, et non du bord du pilier. La position de l’axe varie selon le gond choisi et la méthode de pose. Un vantail fixé derrière le bord intérieur du pilier peut offrir un passage libre plus large, mais il nécessite un espace différent au niveau du pilier et peut modifier la position de la console de motorisation. Si le gond est déplacé, le schéma de débattement et la cote de montage du moteur ne sont plus valables.

Sur une entrée dont les travaux sont terminés, effectuez une vérification simple :

1. Repérez l’emplacement futur de l’ axe de rotation des deux vantaux. Tenez compte de l’habillage final des piliers et de l’épaisseur de la finition de surface.
2. Mesurez la distance entre chaque axe et l’angle le plus éloigné, en vue en plan, du vantail correspondant. Tenez compte de la quincaillerie et des débords ; le rayon de débattement ne correspond pas à la moitié du passage entre les piliers.
3. Tracez l’arc au sol à l’aide d’une ficelle, d’une latte ou d’un mètre. Parcourez tout l’angle d’ouverture prévu. Vérifiez les murs, clôtures, escaliers, jardinières, descentes d’eau ainsi que l’emplacement où la voiture sera stationnée.
4. Vérifiez tout particulièrement l’espace nécessaire à la motorisation et à son bras ou à son corps. Un vantail libre de tout obstacle ne signifie pas encore que la motorisation pourra être installée. Un bras articulé, un vérin linéaire et un caisson enterré n’ont pas les mêmes exigences d’installation.

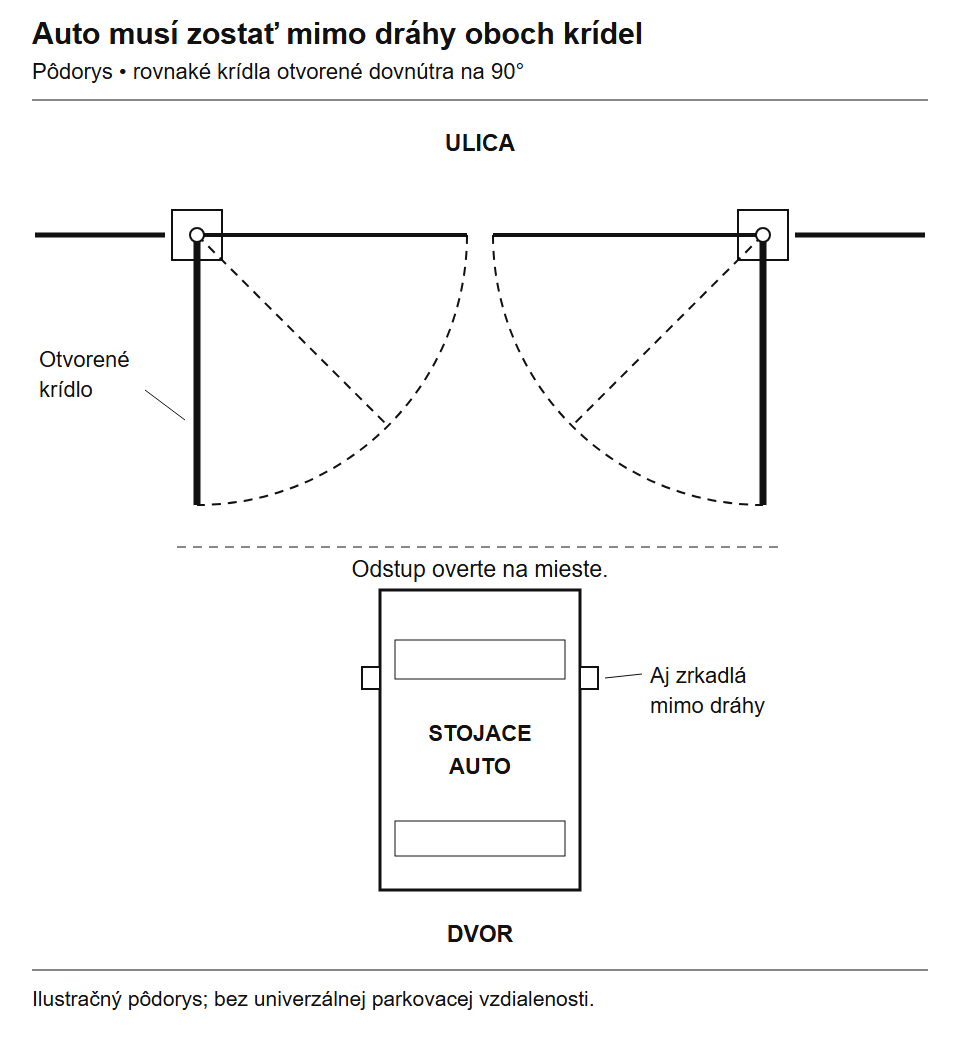

Évaluez la position de la voiture dans deux cas : devant le portail fermé et derrière le portail ouvert. L’entrée peut offrir assez d’espace pour le débattement lui-même, mais les vantaux ouverts peuvent empiéter sur la zone nécessaire pour manœuvrer la voiture après avoir quitté la route. Si le garage est proche du portail, vérifiez aussi l’espace nécessaire pour ouvrir les portes de la voiture stationnée.

Une fois le portail ouvert, restera-t-il assez de place pour la voiture ?

La largeur de l’ouverture entre les piliers et la largeur de passage réellement utilisable peuvent différer. Pour l’angle prévu, vérifiez le débord du vantail, les gonds et la motorisation. Tracez au sol les limites de la voiture, rétroviseurs compris, et vérifiez aussi la manœuvre en sortie de virage. Évaluez la trajectoire réelle d’un fourgon long ou d’une remorque.

Exemple de cour étroite : la voiture s’arrête devant le garage après être entrée. Tracez au sol son contour ainsi que les arcs de débattement des vantaux. Vérifiez si le portail peut se refermer derrière la voiture et s’ouvrir ensuite sans heurter le pare-chocs. Si ce n’est pas le cas, comparez le déplacement du portail, une autre répartition des vantaux ou un système pliant ou coulissant.

Erreur fréquente : Le plan montre un espace libre de 90°, alors on commande automatiquement une motorisation. La console ne peut alors être ancrée nulle part, ou le moteur heurte le vantail à l’ouverture. Déterminez d’abord l’axe du gond et l’angle d’ouverture souhaité, puis vérifiez le plan de montage de la motorisation exacte.

Retour au sommaire de l’article

Mesurez la pente de l’entrée dans les deux directions

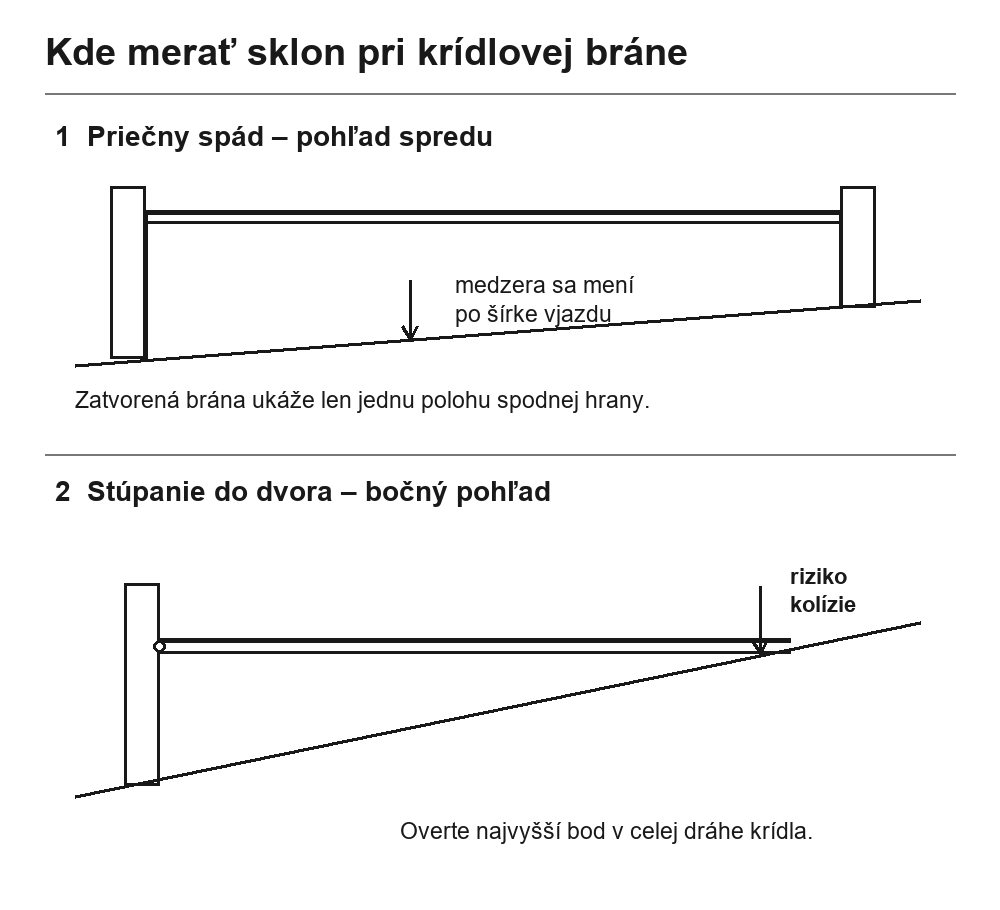

En présence d’une pente, c’est le jeu minimal sur toute la trajectoire qui compte, et non la seule position du portail fermé. Cliquez pour agrandir.

Une « entrée en pente » peut désigner deux choses différentes. Pente transversale elle va d’un pilier à l’autre. Pente longitudinale elle va de la route vers la cour. Ces deux pentes sont souvent présentes simultanément, et leur effet varie au cours de l’ouverture.

Pente transversale

En cas de pente transversale, vous pouvez concevoir le bord inférieur du cadre en biais, en suivant le niveau du sol à l’emplacement du portail fermé. Cela prouve toutefois uniquement que le portail fermé ne frotte pas au sol. Lorsque le vantail pivote, son bord inférieur passe au-dessus d’autres zones de la cour. De plus, sur un portail à deux vantaux, ceux-ci partent de hauteurs différentes et doivent se rejoindre correctement au niveau de la butée centrale. Le critère déterminant est donc le jeu minimal disponible sur toute la trajectoire, et non le seul espace sous le vantail fermé.

Pente ascendante vers la cour

Lorsque l’entrée monte depuis la route, le vantail équipé de gonds verticaux classiques se déplace essentiellement à la même hauteur, tandis que le terrain monte sous celui-ci. Même une légère pente ascendante peut bloquer l’ouverture après quelques dizaines de degrés. Un moteur plus puissant ne résoudra pas ce problème ; il poussera simplement le vantail contre l’obstacle.

Pour mesurer, un niveau laser ou un niveau à eau, un mètre et un croquis suffisent :

1. Sur le plan, indiquez la hauteur du revêtement fini dans l’axe du portail fermé. Si le revêtement doit encore être posé, indiquez son niveau final. Dans ce cas, mesurer le sol actuel ne donne qu’une estimation préliminaire.
2. Délimitez la zone de débattement de chaque vantail. Mesurez la hauteur du terrain au niveau du pilier, à environ un tiers du vantail et à son bord éloigné, et ce dans plusieurs positions jusqu’à l’angle d’ouverture prévu. Effectuez des mesures plus rapprochées au niveau des caniveaux, des dalles surélevées ou des ruptures de pente.
3. Comparez le point le plus haut relevé avec le bord inférieur du vantail dans la position correspondante. Si le cadre est incliné, il ne suffit pas de surveiller un seul angle : c’est tout le bord inférieur qui compte, car il se projette sur une autre partie du terrain pendant la rotation.
4. Prévoyez un jeu de fonctionnement raisonnable pour le revêtement définitif, l’écoulement de l’eau, les saletés et l’utilisation en hiver. Il n’existe pas de valeur universelle pour le jeu à prévoir ; celui-ci dépend du terrain, du remplissage et de la butée.

Si le plan ne vous permet pas de déterminer avec certitude si le cadre incliné touchera le sol à l’ouverture, il est moins coûteux de préparer un plan simple et une coupe en élévation, ou un modèle du mouvement, que de raccourcir un vantail déjà fabriqué après soudage. En cas de pente transversale et longitudinale prononcée, il est judicieux de faire relever tout l’espace par un géomètre.

Exemple de mesure : le revêtement monte vers la cour

Vous mesurez 80 mm sous le vantail fermé. À l’endroit où passera son bord inférieur, le revêtement fini est 100 mm plus haut. Avec un cadre horizontal monté sur des axes de gonds verticaux, il y aura déjà une collision : il manque 20 mm, et cela sans même prévoir de jeu de fonctionnement.

1. Effectuez la même comparaison en plusieurs points sur toute la zone de débattement. Remplacez la hauteur du sol actuel par celle prévue pour le revêtement fini.
2. Évaluez d’abord la position du portail et l’aménagement du terrain. Comparez ensuite l’ouverture vers l’extérieur, en tenant compte de votre espace, avec une autre répartition des vantaux ou un autre type de portail.
3. Vérifiez à nouveau la conception finale en tenant compte du cadre, des butées et de la géométrie de la motorisation. Un moteur plus puissant ou une roulette de support classique ne libérera pas la trajectoire du vantail.

Pièces et conseils associés : ouverture vers l’extérieur, systèmes pliants, conditions d’utilisation d’une roulette.

Retour au sommaire de l’article

Quand l’ouverture vers l’intérieur n’est pas possible

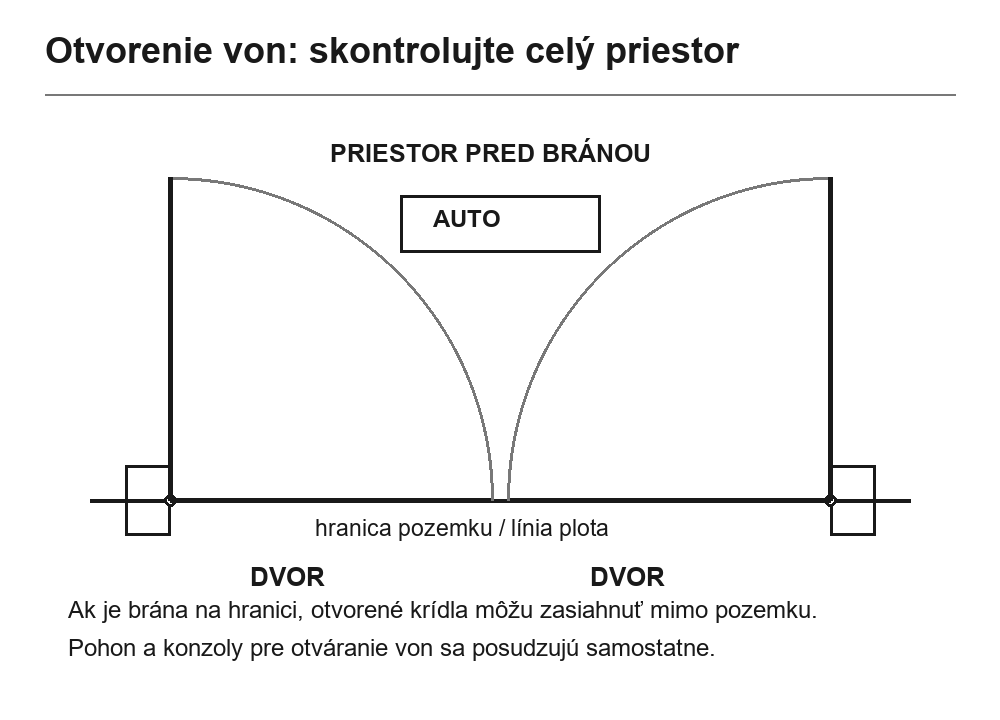

Pour une ouverture vers l’extérieur, mesurez l’espace devant le portail et la limite de la propriété. Cliquez pour agrandir.

La première solution peut consister à modifier la position du portail ou la répartition des vantaux. N’envisagez un jeu plus important sous le cadre qu’après avoir vérifié l’esthétique, la sécurité et la butée basse. Si le jeu devient excessif, ne compensez pas le terrain en surélevant simplement tout le portail.

Ouverture vers l’extérieur peut aider lorsque le terrain monte fortement juste derrière le portail. Il faut toutefois de la place devant le portail. Avant de concevoir l’installation, vérifiez la limite de propriété, l’espace réservé aux piétons et aux véhicules, ainsi que les conditions de raccordement à la voie publique. Le vantail ouvert ne doit pas empiéter sur un espace que vous n’êtes pas autorisé à utiliser. Si le portail est installé en retrait dans la propriété, vérifiez aussi qu’il reste assez de place devant pour arrêter une voiture en toute sécurité.

Avec une motorisation, l’ouverture vers l’extérieur modifie la position des supports, le sens d’action de l’actionneur ainsi que les risques de collision avec le vantail. Pour les motorisations à bras articulés Wingo et Toona, on prévoit généralement un support arrière rallongé NICE PLA6. Vérifiez s’il est nécessaire et où le positionner à l’aide du schéma de montage du modèle choisi ; cette solution ne s’applique pas automatiquement aux motorisations à bras articulé ni aux motorisations enterrées. Consultez la vérification des cotes de montage.

Retour au sommaire de l’article

Quand un vantail classique gêne à l’ouverture

Vantail relevable

Vantail relevable pivote et se soulève simultanément à l’ouverture. Cette solution peut contourner un terrain en pente, mais elle modifie la position de l’ensemble du vantail : son bord supérieur peut se rapprocher du mur ou de la clôture, son centre de gravité et l’effort nécessaire pour le déplacer changent, et la motorisation fonctionne autrement que sur un axe vertical classique. Cette solution nécessite de concevoir les charnières, les positions de fin de course et les butées, et de confirmer que la motorisation choisie convient. Il ne suffit pas d’acheter une charnière réglable et de décaler son axe inférieur par rapport à l’axe supérieur « selon une formule ».

Portail pliant

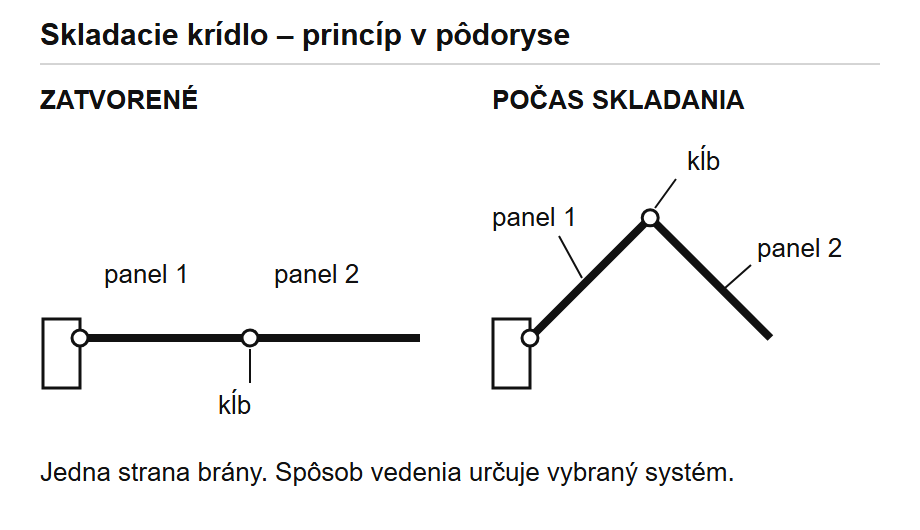

À l’ouverture, le panneau extérieur se replie vers celui situé près du pilier. Pour le montage, utilisez le plan du mécanisme choisi. Cliquez pour agrandir.

Portail pliant peut être utile lorsqu’il n’y a pas assez de profondeur pour deux vantaux classiques ni d’espace le long de la clôture pour un portail coulissant. Les panneaux se replient lors du déplacement et nécessitent donc une surface continue moins importante devant ou derrière l’entrée. En revanche, cette solution comporte des articulations supplémentaires, un mécanisme de coordination des panneaux et des zones où l’on risque de se coincer les doigts. Même avec un portail pliant, il faut vérifier la pente, le vent, le passage libre et l’accès pour l’entretien. Une motorisation standard pour un vantail ne constitue pas automatiquement un ensemble homologué pour un mécanisme pliant.

Pour un système pliant, comparez : les dimensions et le poids des deux panneaux, la position de l’articulation, l’angle nécessaire et l’espace près du pilier. Il existe différents systèmes, pour une ouverture d’environ 90° ou pour un repliement plus important vers la clôture. Vérifiez si le kit choisi nécessite un rail au sol et quelle motorisation son fabricant autorise. Les caractéristiques d’un kit ne s’appliquent pas à tous les portails pliants.

Pour comparer cette solution avec les besoins de votre entrée, consultez les mécanismes pour portails battants pliants. Pour un portail à deux vantaux, il faut une solution pour les deux côtés et choisir la motorisation en fonction de la construction réelle.

Si vous disposez d’une longueur libre le long de la clôture, comparez également le portail coulissant autoportant et ses composants. En cas de forte pente et faute d’espace pour le débattement d’un portail battant, un portail coulissant peut être plus judicieux, mais il nécessite un dégagement latéral, une structure porteuse et des fondations adaptées. Choisissez le type de portail en fonction de l’espace disponible, et non de la motorisation qui affiche le plus grand chiffre sur sa fiche produit.

Retour au sommaire de l’article

Exemple : passage de 4 m et cadre de 1,5 m de haut

À partir de l’ exemple d’une ouverture de 4 000 mm et d’un cadre de 1 500 mm de haut , nous allons vérifier l’espace disponible. Reprenez les longueurs des vantaux de votre propre croquis avec les charnières choisies ; l’exemple de passage ne détermine pas à lui seul la dimension du cadre.

Exemple de situation : les vantaux doivent s’ouvrir vers l’intérieur à 90°, un muret se trouve à deux mètres et le revêtement monte depuis la route.

1. À partir de l’axe réel de la charnière, tracez l’arc de débattement de l’ensemble du vantail. Un espace d’environ deux mètres ne suffit pas à confirmer que le cadre, la quincaillerie et la motorisation pourront y tenir.
2. Mesurez la hauteur du revêtement fini sur toute la surface balayée par le vantail. Vérifiez le bord inférieur du cadre, pas seulement son angle le plus éloigné.
3. En cas de collision, comparez un déplacement du portail, une autre répartition des vantaux ou une ouverture vers l’extérieur. N’évaluez un système relevable ou pliant qu’ensuite.

Imaginez ensuite un seul vantail de quatre mètres. Il supprimerait le raccord central et la deuxième motorisation, mais nécessiterait une surface libre nettement plus grande et imposerait une charge bien plus importante à l’unique pilier porteur. Pour une entrée de ce type, ce n’est donc pas automatiquement la solution la plus simple ou la moins coûteuse. Seule l’étude du cadre, du pilier, des charnières et de la motorisation choisie permettra de déterminer si cette solution convient réellement.

Retour au sommaire de l’article

Deux vantaux de largeurs différentes et un passage piéton

Si vous vous déplacez souvent à pied, envisagez également un portillon séparé. Vous n’aurez ainsi pas à déplacer un grand vantail à chaque passage. Sur votre croquis, vérifiez la largeur de passage utile, le sens d’ouverture et l’espace à côté de la voiture.

Un vantail plus étroit peut offrir un passage plus pratique au quotidien, tandis qu’un vantail plus large libère l’entrée pour les voitures. Mesurez la largeur utilisable avec l’angle d’ouverture réel, ainsi que l’espace nécessaire au débattement du vantail le plus large. Évaluez séparément sa charnière, son pilier et sa motorisation ; la largeur totale de passage ne suffit pas.

Si les vantaux se chevauchent, déterminez lequel s’ouvre en premier et se ferme en dernier. Pour une installation motorisée, vérifiez également si un seul vantail peut s’ouvrir séparément et quelles protections sont prévues par le système de commande. Une ouverture partielle ne garantit pas à elle seule un passage piéton sûr.

Si un petit portillon est intégré à un grand vantail, il faut prévoir le blocage de la motorisation lorsque le portillon est ouvert. Choisissez les dispositifs de sécurité et le câblage pour le système concerné avant sa fabrication.

Retour au sommaire de l’article

Les points à clarifier avant la fabrication

Une fois les dimensions relevées sur place, vérifiez ensemble la structure du vantail et l’ espace nécessaire à la motorisation. Vous pourrez ensuite finaliser le plan de fabrication et les travaux préparatoires. Pour une entrée atypique, envoyez un croquis et des photos indiquant la position des charnières, les dimensions et les hauteurs du terrain.
