Motorisation de portail battant : supports et préparation de la maçonnerie

Prévoyez la motorisation en même temps que le portail. Avant la fabrication et le bétonnage, comparez la longueur et le poids estimé du vantail, son remplissage, l’exposition au vent et le nombre d’ouvertures. Vérifiez l’espace nécessaire aux supports et préparez le câblage. Pour un portail existant, mesurez ces dimensions et vérifiez la mécanique. Ne montez la motorisation qu’après avoir effectué avec succès un essai manuel du vantail terminé.

Pour faire votre choix, effectuez trois vérifications : le vantail respecte la limite combinée de longueur et de poids, les supports tiennent dans le gabarit de montage et l’ensemble convient à l’usage prévu. Respecter une seule des valeurs maximales ne suffit pas.

Comment choisir une motorisation pour portail battant

Basez-vous sur la longueur d’un vantail, mesurée depuis l’axe de la charnière, et sur le poids du cadre avec son remplissage et sa quincaillerie. Pour un portail neuf, utilisez les données du plan de fabrication et des matériaux, puis vérifiez-les une fois le portail terminé. Notez le nombre habituel d’ouvertures ainsi que celui de l’heure la plus chargée. La mention « jusqu’à 2 m / 400 kg » ne signifie pas que les deux valeurs maximales s’appliquent simultanément.

Exemple : ajouter une motorisation à un portail existant

Vous ouvrez encore manuellement deux vantaux d’environ deux mètres montés sur des piliers en acier. Pour choisir, ne vous fiez pas uniquement à la mention « motorisation jusqu’à 4 m » : chaque vantail doit être évalué séparément.

1. Avec le remplissage en place, faites parcourir au vantail toute sa course manuellement. S’il faut soulever le vantail ou le pousser pour qu’il passe un point de frottement, réparez d’abord la mécanique.
2. Mesurez la longueur depuis l’axe de la charnière et déterminez le poids et l’angle d’ouverture. Photographiez l’axe de la charnière, le pilier et le cadre depuis la cour ; pour une motorisation linéaire, relevez aussi ses cotes de montage exactes.
3. Comparez les moteurs adaptés et les kits complets. Vérifiez que le kit comprend la centrale, les supports, les butées et les dispositifs de protection, et que la clé de déverrouillage est accessible en cas de panne.

Pièces et procédures associées : essai manuel, modèles de motorisation, mesure du Wingo, contenu du kit.

Moteur 24 V ou 230 V ?

Pour une entrée résidentielle classique, déterminez d’abord si vous souhaitez une batterie de secours, à quelle fréquence vous ouvrirez le portail et combien de cycles se succéderont. Comparez ensuite les modèles concernés. Vérifiez le nombre de cycles, les protections et la compatibilité dans les notices correspondantes.

Aperçu des modèles selon la longueur du vantail

Le tableau indique la longueur maximale du vantail pour chaque modèle. Vérifiez ensuite le poids admissible pour la longueur de votre vantail sur le graphique de la motorisation choisie.

* Pour les M-Fab MFAB3000 et MFAB3024, prenez la limite de 3 m comme référence pour une nouvelle configuration. Pour une ancienne désignation ou un document indiquant 3,5 m, faites confirmer la valeur pour la version précise de la motorisation ; ne la reprenez pas automatiquement.

* La longueur indiquée est la limite supérieure du modèle ; cela ne garantit pas que la motorisation puisse également supporter le poids maximal pour cette longueur. Vérifiez également le remplissage, l’exposition au vent et les possibilités de montage.

Les liens du tableau renvoient aux manuels des différentes motorisations. Pour le raccordement électrique, utilisez le schéma de la centrale de commande fournie avec l’ensemble ; les moteurs 24 V et 230 V ont des branchements différents.

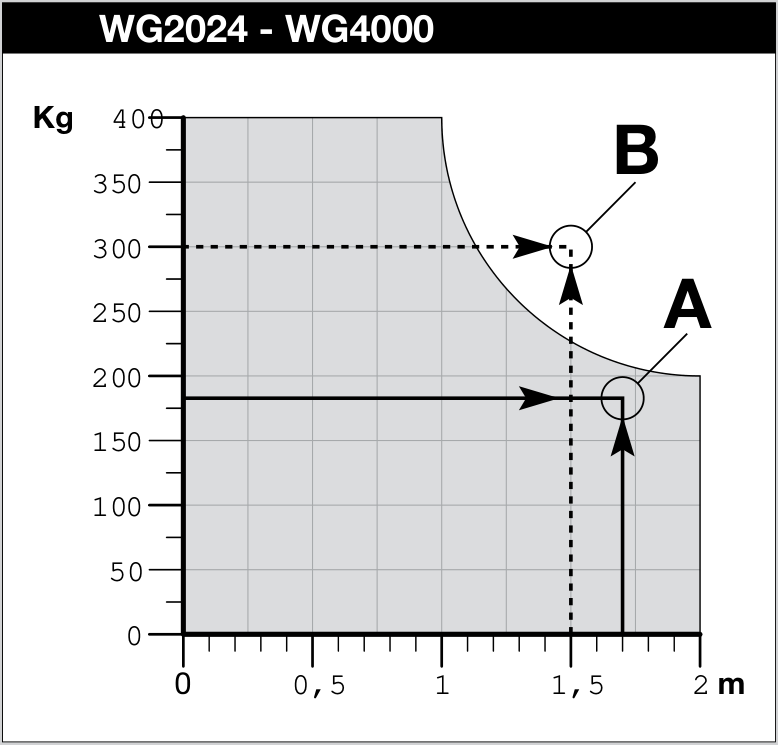

Graphique NICE Wingo WG2024/WG4000 : le poids admissible diminue avec la longueur du vantail ; à 2 m, il est d’environ 200 kg. Cliquez pour agrandir.

Exemple : comment lire la limite de la motorisation

1. Sur l’axe horizontal, repérez la longueur d’un vantail, mesurée depuis l’axe de la charnière. Sur l’axe vertical, repérez le poids du vantail fini.
2. Pour les Wingo WG2024/WG4000, la limite à 2 m est d’environ 200 kg. La valeur isolée de 400 kg ne correspond donc pas à la capacité de charge pour un vantail de deux mètres.
3. Si le point se situe au-dessus de la limite, le modèle ne convient pas. S’il se situe dans la zone autorisée, vérifiez également le remplissage et l’exposition au vent, les cotes de montage et le nombre de cycles. Ce n’est qu’après l’ensemble de ces vérifications que vous pourrez faire votre choix.

Exemple pour notre portail : pour deux vantaux d’environ deux mètres de long, les critères déterminants sont leur longueur réelle depuis l’axe, leur poids, leur remplissage et leurs dimensions de montage. Le point longueur/poids sur le graphique, associé à l’exposition au vent et à la géométrie, indiquera si le WG2024 ou une autre configuration convient.

Découvrez toute notre gamme de motorisations pour portails battants »

Quand l’espace d’ouverture est limité

Envisagez une ouverture vers l’extérieur lorsque l’espace disponible sur la propriété est limité. Vérifiez toute la zone de débattement devant l’entrée, la limite de propriété et la position de montage de la motorisation. Avec les motorisations linéaires Wingo et Toona, prévoyez généralement la patte arrière rallongée NICE PLA6; la nécessité de l’utiliser et son emplacement sont à confirmer à l’aide du schéma de montage du modèle concerné. Consultez les mesures de l’espace et de la pente. Dans une cour courte, un mécanisme pliantpeut être utile ; ses articulations, la motorisation et la protection contre les points de pincement doivent être conçues comme un ensemble.

Retour au sommaire de l’article

Géométrie de la motorisation avant le soudage des pattes

Pilier maçonné large ou charnière encastrée

Mesurez la position de l’axe de la charnière par rapport au bord du pilier et à la surface de fixation finie. Ajoutez l’espace derrière le pilier et l’angle d’ouverture souhaité. Comparez ensuite le schéma de montage de la motorisation linéaire avec l’espace disponible pour le bras articulé. HOPP n’est pas une solution automatique pour tout pilier large ; le bras doit parcourir toute sa course sans heurter d’obstacle.

Wingo WG2024 et WG3524 : où mesurer A, B et C

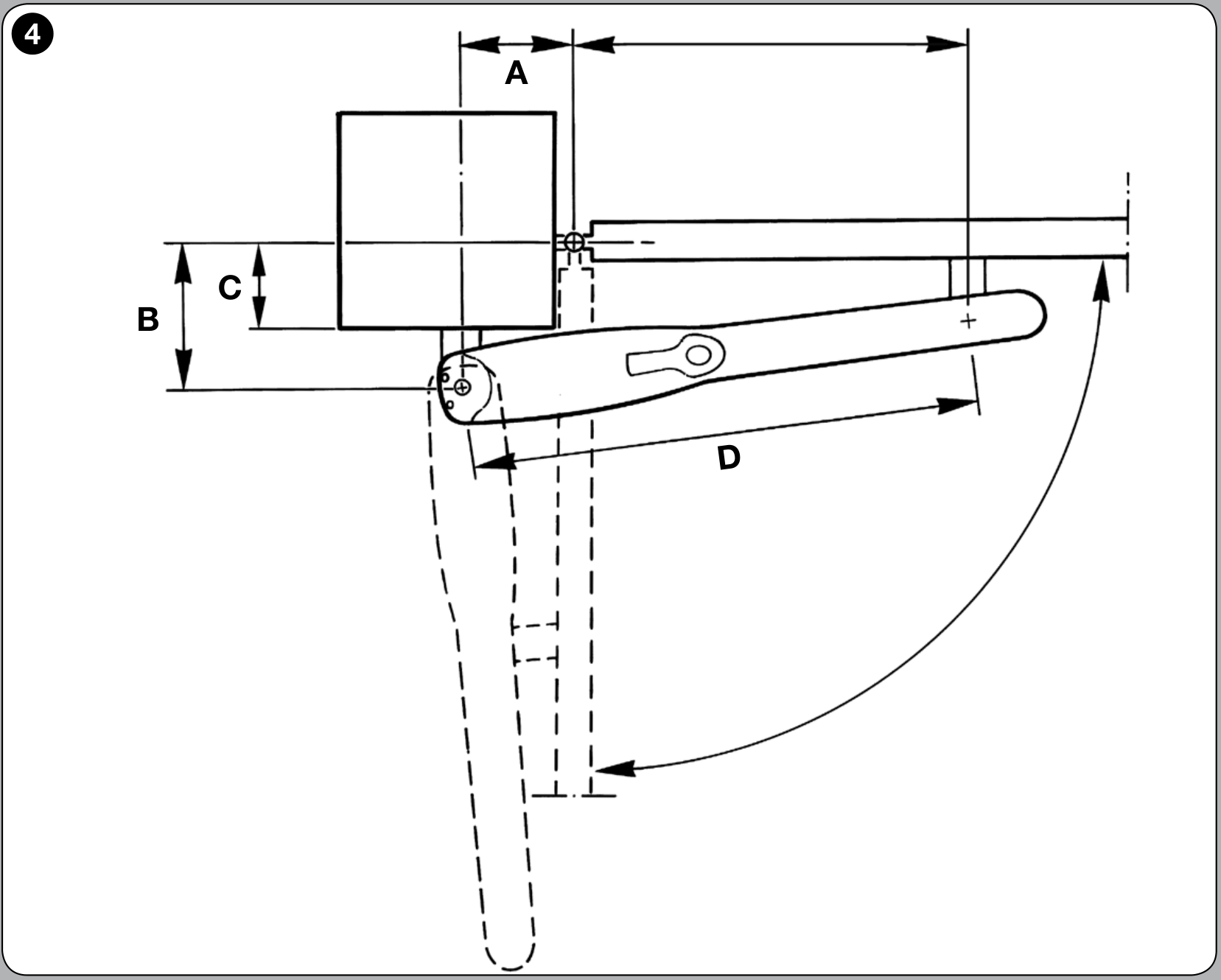

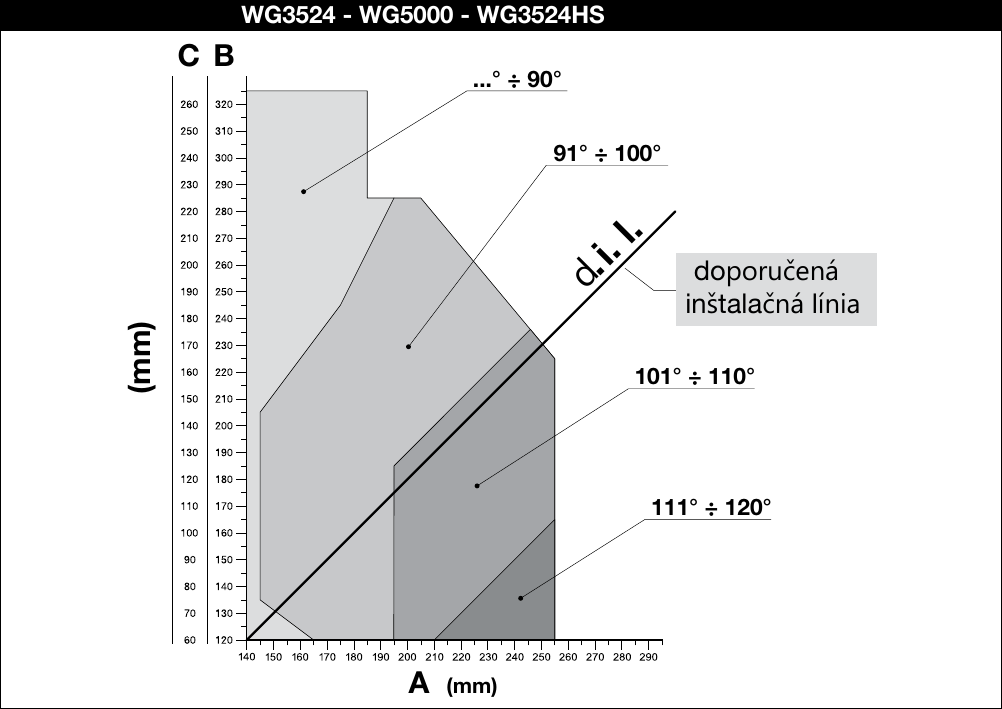

Le plan ci-dessous est la figure 4 du manuel NICE Wingo. Utilisez-le avec le graphique correspondant à votre modèle : les WG2024 et WG3524 ont des graphiques de montage différents. Le dessin montre une ouverture vers l’intérieur ; ses valeurs ne s’appliquent ni au Toona ni au HOPP.

Le trait continu indique le portail fermé, le trait discontinu la position ouverte. Cliquez pour agrandir le dessin.

Mesurez jusqu’au centre des axes, et non jusqu’au bord du moteur. Une équerre ou des lignes auxiliaires perpendiculaires sur le croquis peuvent vous aider. La distance oblique mesurée directement entre la charnière et le pivot arrière n’est ni A ni B.

De la valeur C mesurée à la position de la patte

1. Choisissez le graphique de votre modèle. Repérez la valeur C mesurée à gauche. À la même hauteur, lisez B ; A se trouve sur l’axe horizontal du graphique.
2. Tenez compte de l’angle souhaité. La ligne horizontale partant de C coupe la ligne d’installation recommandée, d.i.l. À partir du point d’intersection, lisez A vers le bas. Vérifiez dans quelle plage angulaire se trouve le point.
3. Reportez les mesures obtenues sur le pilier. La patte doit placer le centre du pivot arrière aux coordonnées A et B choisies. Si l’angle souhaité n’est pas obtenu, ajustez la position dans la zone autorisée du graphique ; selon le manuel, les dimensions A et B doivent être similaires.
4. Déterminez la position de la patte avant. Choisissez sa position D/E pour le modèle concerné dans le tableau 1 du manuel Wingo. Vérifiez ensuite la différence de hauteur prescrite entre les pattes, la course complète, l’absence d’obstacle et l’accès à la clé de déverrouillage.

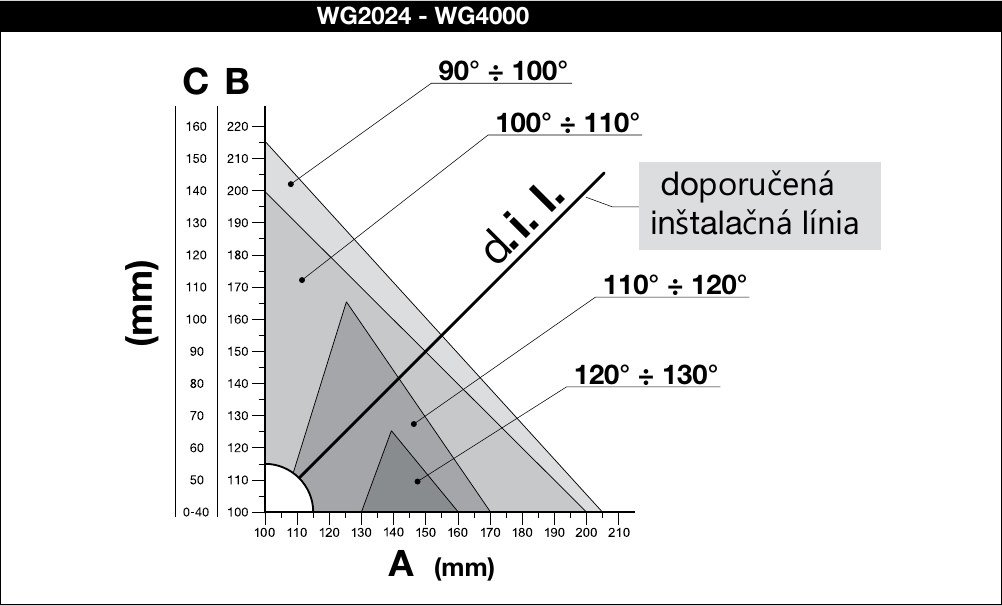

Cliquez pour agrandir le graphique. Ces graphiques de montage déterminent la position des pattes ; ils ne remplacent pas le graphique distinct indiquant la longueur et le poids du vantail.

Graphiques de montage dans le manuel Wingo (PDF)

Si la patte ne peut pas être positionnée comme prévu, ne déplacez pas le pivot simplement vers l’emplacement le plus proche et le plus pratique. Vérifiez si une patte rallongée NICE PLA6, une adaptation conforme au manuel ou un autre type de motorisation convient. La patte avant doit transmettre l’effort au cadre ou au renfort, et non à une simple lamelle fine. Évaluez ensemble la position définitive et la fixation.

Wingo avec ouverture vers l’extérieur

L’ouverture vers l’extérieur nécessite une disposition différente des pattes. Pour la solution décrite à la figure 7 le manuel Wingo indique une patte rallongée PLA6. Utilisez le dessin et le tableau correspondants, puis vérifiez le passage libre et toute la course du moteur. La figure 4 ci-dessus ne sert pas de gabarit pour un montage inversé.

Le HOPP nécessite un espace pour son bras

Pour le HOPP, nous considérons ici une ouverture vers l’intérieur. Mesurez l’espace nécessaire au corps de la motorisation et au mouvement du bras en vous reportant au plan de montage propre au HOPP. Dans le sens indiqué sur le dessin, un espace libre d’au moins 400 mm est nécessaire ; cette valeur ne correspond pas à la largeur du pilier. Vérifiez toute la course du bras, la position de la charnière et la fixation solide des pattes.

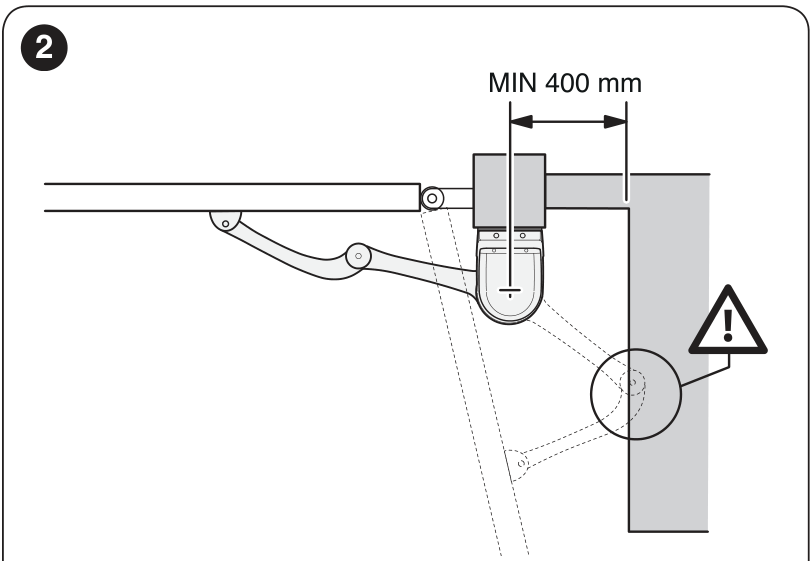

Avec une motorisation HOPP, prévoyez un espace libre d’au moins 400 mm dans le sens indiqué sur l’illustration. Cliquez pour agrandir.

Exemple : la charnière est profondément encastrée dans un pilier maçonné

Un large pilier ne détermine pas à lui seul quel type de motorisation lui convient. Ce sont la position de la charnière, de la console arrière et le dégagement nécessaire au corps ou au bras qui comptent.

1. Mesurez les cotes conformément au schéma de la motorisation linéaire choisie. Si la console ne se trouve pas dans la plage autorisée du graphique, ne la déplacez pas simplement pour pouvoir la visser.
2. Vérifiez s’il existe une console rallongée pour ce modèle ou une motorisation à bras articulé. Avec le HOPP, vérifiez toute la course du bras vers l’intérieur ; la solution nécessite un espace libre ainsi qu’un support solide.
3. Sur la photo, indiquez le bord du revêtement, l’axe de la charnière et la position du noyau porteur. La console doit être ancrée dans la partie porteuse, en respectant les distances adaptées entre les chevilles et les bords.

Pièces et procédures associées : géométrie Wingo, géométrie HOPP, pilier et ancrage.

Motorisation enterrée : axe et évacuation de l’eau

Déterminez la position et les dimensions du caisson avant le bétonnage, en fonction de la motorisation concernée. L’axe de sa sortie doit être aligné avec celui de la charnière supérieure. Avant de commander, vérifiez où l’eau du caisson sera évacuée et comment accéder au couvercle et au déverrouillage. Avec le M-Fab, vérifiez également la recommandation concernant la serrure électrique en fonction de la largeur du vantail.

Le S-Fab SFAB2024 est une version sans encodeur pour la gamme MC424. Le SFAB2124 possède un encodeur et fonctionne avec le MC824H ; ces désignations ne sont pas interchangeables. Le M-Fab MFAB3024 fonctionne en 24 V, tandis que le MFAB3000 fonctionne en 230 V.

Retour au sommaire de l’article

Préparez le câblage avant la pose du revêtement et le bétonnage

Le choix du câblage commence par le moteur et la centrale de commande concernée. L’alimentation 230 V de la centrale et la tension du moteur sont deux choses différentes. Dans le kit actuel Wingo WG2024/WG3524 avec MC424LR30, les moteurs fonctionnent en 24 V CC. Le HOPP HO7124 intègre la centrale dans la motorisation principale ; le HO7224 est le deuxième moteur.

Exemple : le revêtement n’est pas encore posé

Commencez par déterminer l’emplacement de la commande, des deux moteurs, des cellules photoélectriques et des commandes. Il est plus facile de prévoir maintenant un passage sous l’entrée que de devoir démonter ensuite le revêtement. Avec le HOPP, la commande est intégrée à la motorisation principale ; les trajets ne sont donc pas les mêmes que pour un ensemble avec coffret séparé.

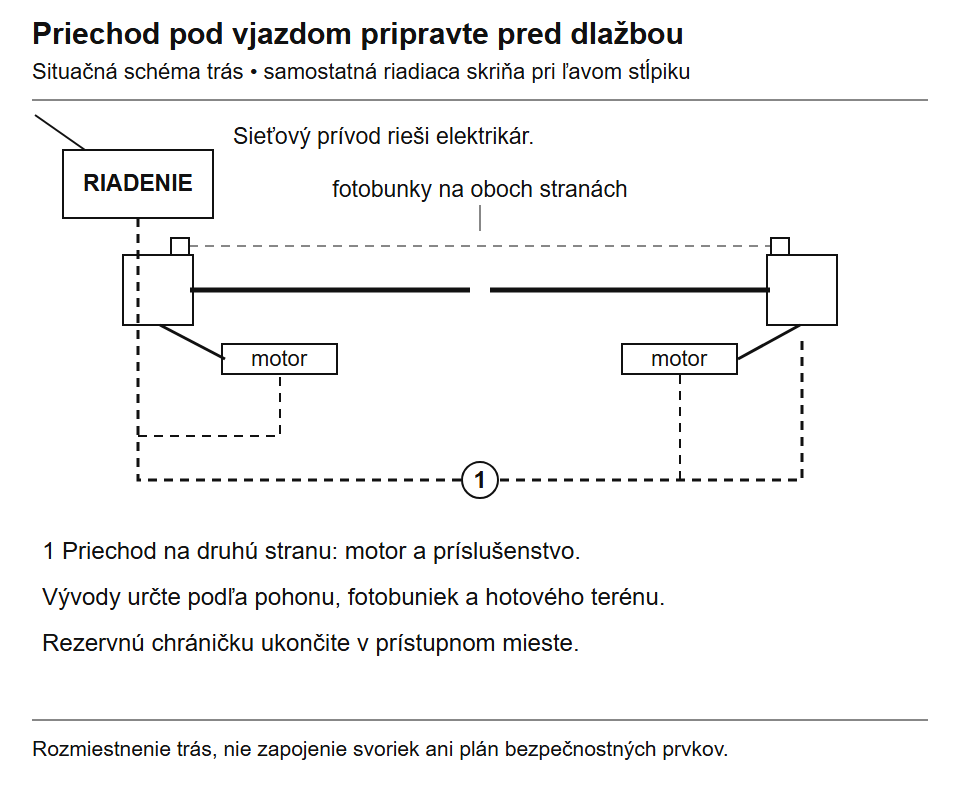

Le schéma présente les préparatifs de construction. Le nombre de gaines, la séparation des câbles et les dimensions doivent être déterminés par le plan d’installation électrique, en fonction de la configuration concernée. Cliquez pour agrandir.

1. Avant le terrassement : indiquez sur le croquis la hauteur finale du revêtement, les sorties de câbles exactes et les autres éléments, par exemple un clavier ou une serrure électrique.
2. Avant de recouvrir : vérifiez que les gaines ne sont pas obstruées, prévoyez un tire-fil et photographiez leur tracé en indiquant les distances à partir de points fixes.
3. Pour de futurs accessoires : prévoyez une gaine de réserve. Ses extrémités doivent rester accessibles et protégées contre les dépôts et l’eau.

Confiez à un électricien l’alimentation secteur, le disjoncteur, les protections et la pose des câbles. Les bornes et la polarité doivent être raccordées conformément au modèle exact de carte et aux accessoires ; le schéma d’implantation ne s’y substitue pas.

Exemple de câblage pour MC424LR30

Les sections et longueurs ci-dessous concernent l’ensemble Wingo avec la centrale de commande MC424LR30. Pour une autre carte, utilisez sa propre notice. Un électricien évaluera les trajets plus longs, la chute de tension, le type de câble et les conditions de pose.

Consultez le schéma de raccordement du MC424LR30 y compris les cellules photoélectriques. Sur un portail à un seul vantail, la sortie moteur M1 reste inutilisée ; avec une autre centrale de commande, suivez son propre schéma.

Avant la pose du revêtement, déterminez également l’emplacement du clavier, du sélecteur à clé ou de la commande par téléphone portable. La serrure, les capteurs et la commande peuvent nécessiter un trajet distinct et une alimentation différente.

Retour au sommaire de l’article

Où vérifier les risques de pincement

La sécurité dépend de l’ensemble : forme du portail, environnement, motorisation, commande et réglage correct. Une cellule photoélectrique ne surveille que son faisceau. Elle peut ne pas détecter une personne près de la charnière ni l’espace entre le vantail ouvert et la clôture fixe.

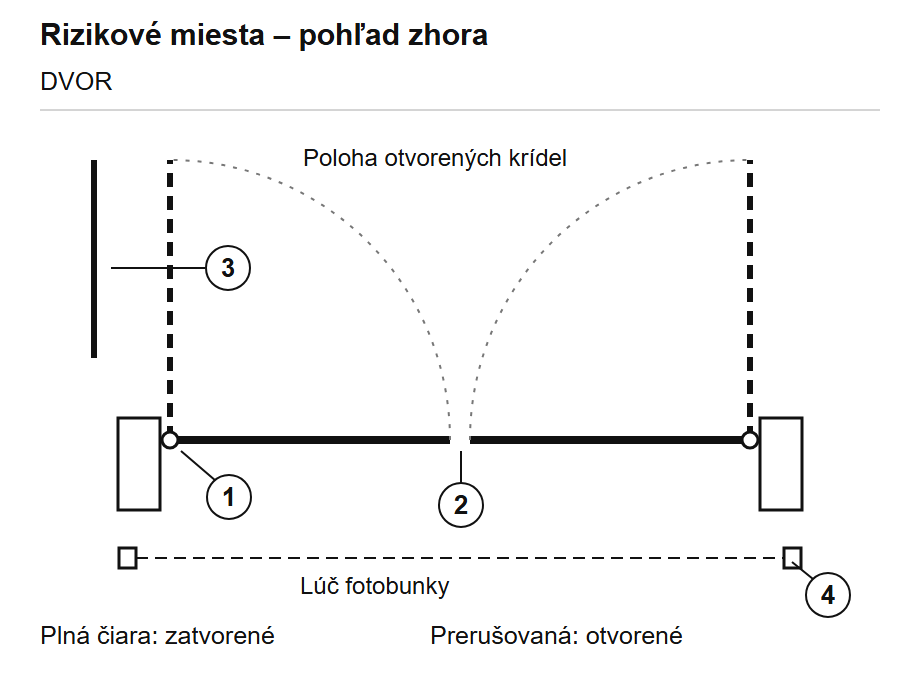

Trait plein : position fermée. Pointillés : position ouverte des mêmes vantaux. Le schéma indique les zones à vérifier, et non des distances de sécurité prescrites.

Choisissez les protections en fonction des espaces réels et du mouvement du portail : carters, bords de sécurité, capteurs adaptés ou limitation des forces. Confiez la mise en service de l’automatisme à un installateur qualifié. Si la protection repose sur la limitation de la force, son efficacité doit être vérifiée à l’aide d’un appareil de mesure adapté, conformément aux exigences en vigueur et à la notice. Un essai à la main ou la simple installation de cellules photoélectriques ne remplace pas cette vérification.

Retour au sommaire de l’article

Installation et premiers essais

1. Vérifiez que le portail se manœuvre facilement à la main, que les charnières sont solides et que les butées fonctionnent.
2. Avant de percer ou de souder, vérifiez les cotes et la course dans la notice de la motorisation exacte, y compris la console pour une ouverture vers l’extérieur.
3. Raccordez les moteurs, les dispositifs de protection et les commandes conformément au schéma de la centrale de commande effectivement fournie. Le raccordement au secteur doit être effectué par un professionnel qualifié.
4. Réglez le sens, l’ordre de déplacement des vantaux, la course, les forces et la réaction des entrées de sécurité conformément à la notice.
5. Effectuez plusieurs cycles et testez les fonctions de protection, le déverrouillage manuel et le comportement après une coupure de courant.

Si un vantail accroche ou s’arrête par vent fort, vérifiez la mécanique, le remplissage et l’adéquation du modèle choisi. Augmenter simplement la force ne remplace pas la correction de la cause du problème.

Retour au sommaire de l’article

Questions fréquentes avant de commander

Peut-on ajouter un moteur à un portail existant ?

Oui, si le portail est adapté à l’automatisation. Vérifiez que le portail s’ouvre facilement à la main, l’état des charnières et la solidité du cadre, puis mesurez l’espace disponible pour les supports. Si le vantail frotte, s’affaisse ou se déforme, réparez d’abord la mécanique.

Puis-je installer le moteur plus tard ?

Oui. Toutefois, choisissez déjà le type adapté au moment de la construction et vérifiez ses dimensions de montage. Prévoyez des points de fixation solides pour les supports, ainsi que des gaines pour les moteurs et les accessoires. Pour un moteur enterré, il faut également prévoir à l’avance les caissons et le drainage.

Comment ouvrir le portail en cas de coupure de courant ?

Suivez les instructions pour débrayer le moteur à l’aide de la clé, puis ouvrez le portail à la main ; s’il est équipé d’une serrure, déverrouillez-la également. Testez à l’avance l’accès au déverrouillage, surtout si vous n’avez pas de portillon séparé. Pour ce type d’entrée, choisissez le mode d’accès d’urgence avant l’installation.

Si le portail est le seul accès à la propriété : avant l’achat, vérifiez comment accéder au débrayage du moteur et au déverrouillage de la serrure en cas de coupure de courant. Une clé rangée dans la maison ne vous sera d’aucune aide si vous êtes bloqué dehors. Envisagez un deuxième accès ou un déverrouillage extérieur homologué pour le système concerné ; la batterie de secours compatible a une autonomie limitée.

Batterie de secours n’est possible qu’avec un équipement compatible. Avec une serrure électrique, vérifiez également son état en cas de coupure de courant. Le déverrouillage automatique du verrou ne libère pas à lui seul un moteur bloqué.

Retour au sommaire de l’article

Entretien et problèmes fréquents

Des vérifications régulières des fixations, des charnières, des butées, de la corrosion, de la liberté de mouvement, des éléments de protection et du débrayage permettent de maintenir le portail en bon état. La fréquence des contrôles dépend des recommandations du fabricant et de l’intensité d’utilisation. L’entretien s’effectue hors tension, batterie de secours comprise, et avec les vantaux immobilisés ; la méthode de lubrification dépend de la ferrure concernée.

Retour au sommaire de l’article

Nous vous aidons à choisir une motorisation adaptée à votre entrée

Indiquez la longueur et le poids approximatif de chaque vantail, le type de remplissage, la position de l’axe des charnières par rapport au poteau, l’angle d’ouverture souhaité et joignez des photos de l’emplacement. Nous vous conseillons dans le choix du moteur et des accessoires ; la compatibilité doit être confirmée à l’aide du schéma de montage du modèle exact et en fonction des conditions d’installation.
