Barrières levantes et rampes NICE
Barrières professionnelles du fabricant italien Nice
Barrières sont un moyen simple et efficace de contrôler les entrées et sorties de sites, d’entreprises, de parkings ou d’autres lieux sécurisés. La barrière peut ainsi servir de barrière de parking, de barrière routière, de barrière d’entrée ou de dispositif de sécurité associé à un portail coulissant.
Dans cet article, vous découvrirez :
- Atouts et avantages des barrières
- Les différentes gammes de barrières
- Comparaison des modèles et des cycles
- Longueur de la lisse et largeur de passage libre
- Kits à prix avantageux
- Notre offre de barrières et de rampes
- Options de commande de la barrière
- Exemple d’installation
- Vidéo de présentation de la barrière
- Préparation du chantier pour l’installation des barrières
- Vitesse des barrières
Atouts des barrières
- Équipement fiable
- Peu encombrantes, elles nécessitent un minimum de travaux préparatoires
- Finition de qualité et couleur durable
- Coffret de barrière également disponible en acier inoxydable (INOX)
- Un large choix d’options de commande
- Possibilité de raccorder une alimentation de secours, et, pour les modèles BAR compatibles, une alimentation solaire Solemyo
- Déverrouillage facile (en cas de coupure de courant)
- Nous composerons précisément la configuration idéale pour votre situation
- Certification
Les différentes gammes de barrières
Les barrières Nice se répartissent en deux gammes : WIDE et BAR. Pour choisir, comparez le modèle concerné, la largeur de passage requise, le nombre d’ouvertures par heure et le mode de commande souhaité.
Les barrières NICE WIDE conviennent à un usage courant et, selon le modèle, peuvent effectuer jusqu’à 100 à 300 cycles par heure. Elles peuvent être équipées d’une batterie de secours.
Les barrières NICE BAR n’offrent pas toutes les mêmes performances. La M3BAR convient à un usage très intensif et à la gestion rapide des véhicules. Pour les modèles M5BAR, M7BAR et L9BAR, la longueur de la lisse est également déterminante. La S-BAR peut effectuer jusqu’à 100 cycles/h, soit moins que la WIDE M.
Unité de commande et batterie de secours
La WIDE se règle simplement pour un usage courant. La BAR offre des fonctionnalités plus avancées. La S-Bar dispose de sa propre unité, différente de celle des M-Bar et L-Bar.
| Gamme de barrières | Réglage de l’unité | Batterie de secours |
|---|---|---|
| WIDE S, M, L | WIA20R10 : micro-interrupteurs et potentiomètres de réglage. | PS324 |
| S-Bar | XBA20R10 : boutons et LED. | PS124 |
| M-Bar, L-Bar | BCU1R10 : écran et joystick. | PS224 |
La S-Bar prend en charge le comptage des cycles et l’alerte de maintenance. Les M-Bar et L-Bar permettent également de synchroniser deux barrières opposées en mode maître/esclave.

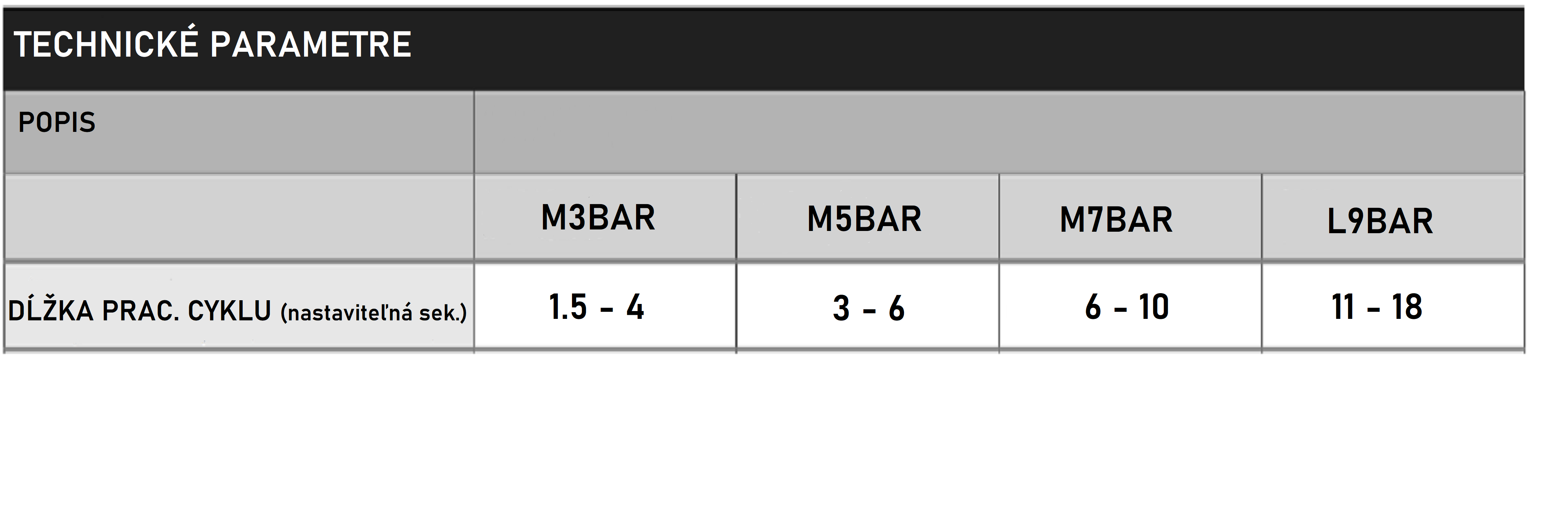

Comparaison des modèles et du nombre maximal de cycles
Un cycle correspond à une ouverture et à une fermeture de la barrière. C’est le nombre d’ouvertures pendant l’heure la plus chargée qui compte, et non la moyenne journalière.
| Modèle | Cycles max./h | Temps d’ouverture |
|---|---|---|
| WIDE S | 100 | à partir de 4 s |
| WIDE M | 300 | à partir de 3,5 s |
| WIDE L | 200 | à partir de 5 s |
| S-BAR | 100 | à partir de 4 s |
| M3BAR | 500 | 1,5 - 4 s |
| M5BAR | 350 | 3 - 6 s |
| M7BAR | 200 | 6 - 10 s |
| L-BAR (L9BAR) | 150 | 11 - 18 s |
Les valeurs indiquées sont les maximums du fabricant, sous charge nominale. La fréquence réelle dépend de la lisse, des accessoires et des réglages. Pour la S4BAR avec éclairage XBA4 le maximum est de 80 cycles/h et le temps d’ouverture est supérieur à 5 s. Les cycles indiqués ne correspondent pas à un nombre garanti de véhicules traités.
BlueBUS, batterie de secours et alimentation solaire
BlueBUS simplifie le raccordement des photocellules compatibles et des autres accessoires à l’aide de deux fils. Ces deux fils assurent à la fois l’alimentation et la communication avec les accessoires. Les S-BAR, M-Bar et L-Bar utilisent BlueBUS ; les WIDE utilisent des photocellules classiques à relais.
Lors de la commande de photocellules, distinguez : pour WIDE, les modèles à relais EPM, pour S-Bar, M-Bar et L-Bar, EPMB avec BlueBUS.
La batterie de secours se raccorde séparément, et non via BlueBUS. Elle est également disponible pour les WIDE. L’alimentation solaire Solemyo est destinée aux modèles BAR compatibles ; elle n’est pas prise en charge par les WIDE. Choisissez la configuration solaire adaptée en fonction du modèle et de son unité de commande. Commande par téléphone portable Il s’agit d’une option supplémentaire, indépendante, qui dépend du module utilisé.
Les barrières sont équipées de moteurs 24 V, ce qui permet de les utiliser également en service presque continu. Les barrières disposent d’une protection ampérométrique. Lorsque la lisse de la barrière heurte un obstacle, l’intensité du courant augmente et l’unité de commande détecte le choc. Après la détection de l’obstacle, la lisse peut s’arrêter ou revenir en position ouverte (selon le réglage).
Kits à prix avantageux
Nous proposons des barrières en kits à prix avantageux. Outre la barrière et la lisse, ils comprennent également des accessoires tels que récepteur, télécommande, photocellules et feu de signalisation clignotant. Le kit comprend également une protection anti-choc en caoutchouc pour la lisse et, dans le cas d’un kit à deux lisses, également un raccord pour ces lisses.
Nous classons principalement les kits selon la longueur de la lisse et le modèle de barrière, qui la soulèvera. Les lisses mesurent 3, 4 ou 5 mètres, mais grâce au raccord d’origine, il est possible de combiner les éléments pour obtenir une longueur totale pouvant atteindre 9 mètres.. Nous classons les barrières elles-mêmes selon leur puissance, la vitesse de levage de la lisse et le nombre de cycles, qu’elles peuvent effectuer par heure.
Longueur de la lisse et largeur de passage libre
La longueur de la lisse ne correspond pas à la largeur de passage libre. La largeur de passage libre est la largeur disponible pour le véhicule lorsque la barrière est ouverte. Mesurez d’abord la largeur de passage nécessaire, puis choisissez la lisse et la barrière en vous référant au plan de montage.
| Modèle | Largeur de passage libre selon la notice | Lisse incluse dans le kit (longueur nominale) | Kits proposés |
|---|---|---|---|
| WIDE S | Selon l’installation* | 4 m | Kit 4 m |
| WIDE M | Selon l’installation* | 4 m | Kit 4 m |
| WIDE L | Selon l’installation* | 5 / 6 / 7 m | Kit 5 m Kit 6 m Kit 7 m |
| S-BAR | jusqu’à 4 m | 4 m | Kit 4 m |
| M3BAR | 2,32 - 2,82 m | 3 m | Kit 3 m |
| M5BAR | 3,17 - 4,82 m | 4 / 5 m | Kit 4 m Kit 5 m |
| M7BAR | 5 - 7 m | 6 / 7 m | Kit 6 m Kit 7 m |
| L-BAR (L9BAR) | 7 - 9 m | 8 / 9 m | Kit 8 m Kit 9 m |
* Pour les modèles WIDE, la longueur nominale de la lisse fournie dans le kit est indiquée, et non une largeur de passage libre garantie. La largeur de passage libre dépend de l’installation du caisson et de la fixation de la lisse. Pour les modèles M-Bar/L-Bar, les plages indiquées sont celles des notices des modèles M3BAR, M5BAR, M7BAR et L9BAR. Les accessoires installés sur la lisse peuvent réduire la longueur utile.
Par exemple, la lisse NICE XBA15 mesure physiquement 3 150 mm. Pour le modèle M3BAR, la notice indique une largeur de passage libre maximale de 2,82 m. La désignation du kit « 3 m » ne signifie donc pas automatiquement que la largeur de passage libre est de 3 m.
Pour répondre à des besoins spécifiques, nous pouvons adapter les kits à votre demande.
Notre offre de barrières et de lisses
Nous proposons également les barrières et les lisses séparément, ce qui vous permet de composer vous-même l’ensemble complet. Il faut toutefois veiller à la compatibilité des différents éléments ; nous vous conseillerons volontiers à ce sujet. Une assistance technique est également disponible.
Vous trouverez également dans notre offre d’autres accessoires pour barrières, tels que support pour lisse, support rabattable, lisse de protection en aluminium sous la lisse ou articulation articulée pour les bras pour les espaces bas.
Pour les espaces bas : articulation articulée WIA11 est destiné au WIDE M, XBA11 pour M3BAR et M5BAR. Avant de choisir, mesurez la hauteur sous plafond. Pour le support et la lisse inférieure, vérifiez la combinaison autorisée avec le bras ainsi que son équilibrage.
La sécurité constitue une catégorie à part entière : sécurité. Les barrières Nice sont équipées d’une détection d’obstacle intégrée, qui fait revenir immédiatement le bras en arrière après un choc contre un obstacle.
Pour renforcer la sécurité, la barrière peut également être équipée de cellules photoélectriques de sécurité, protections en caoutchouc ou de différents avertisseurs gyrophares, feux tricolores et feux lumineux. Les autocollants réfléchissants sont un accessoire recommandé : autocollants réfléchissants, à coller directement sur le bras de la barrière. Ils améliorent la visibilité du bras et évitent ainsi les chocs fréquents contre celui-ci.
Un feu tricolore externe peut être raccordé aux modèles WIDE et BAR. Le feu tricolore intégré XBA8 dans le capot supérieur est destiné aux modèles M-Bar et L-Bar. Pour un feu tricolore externe, choisissez la tension, la puissance et le câblage adaptés à l’unité de commande.
Un choc violent contre le bras peut endommager celui-ci. Sur certains modèles, le bras peut être équipé d’un support articulé qui contribue à limiter les dommages causés à la barrière en cas de choc..
- NICE WIA10 - support pour rabattement latéral du bras pour WIDE S et WIDE M, avec un bras jusqu’à 4 m.
- NICE XBA10 - support pour rabattement latéral du bras pour M3BAR et M5BAR, avec un bras jusqu’à 4 m.
Il s’agit d’un accessoire en option. Le bras ne se détache pas automatiquement en cas de choc sur toutes les barrières.
Un détecteur magnétique de métal est un accessoire très apprécié : détecteur magnétique de métal. Il détecte les parties métalliques d’un véhicule, puis envoie une commande à la barrière. Il peut ainsi constituer un système entièrement automatisé qui ouvre la barrière à la détection d’un véhicule, ou un compteur de véhicules sur un parking qui comptabilise les entrées et les sorties.
Pour les unités compatibles M-Bar et L-Bar, nous proposons les détecteurs LP21 et LP22 ainsi qu’un kit de fabrication d’une boucle inductive. Le détecteur seul détecte le véhicule. Pour compter les places disponibles ou gérer une circulation alternée avec des feux tricolores, un système de commande adapté est également nécessaire.
Options de commande des barrières
Une barrière est un équipement électronique qui se commande le plus souvent à l’aide d’une télécommande. Il est possible d’en acheter une et de l’appairer à tout moment. Elle peut également être supprimée facilement de la mémoire. Le récepteur de la barrière peut fonctionner avec des centaines de télécommandes (par exemple, le récepteur NICE OXIBD peut mémoriser 1 024 codes).
Télécommandes et récepteurs de notre gamme
Pour une commande courante, vous avez le choix entre plusieurs gammes NICE à code tournant. La compatibilité avec le récepteur et son codage est déterminante, comme pour les motorisations Robus.
| Utilisation | Télécommande et récepteur |
|---|---|
| FloR et Era FloR | FLO2R-S et FLO2RE : 2 canaux. FLO4R-S et FLO4RE : 4 canaux. |
| Era One | ON2E : 2 canaux. ON4E : 4 canaux. ON9E : 9 canaux. |
| Era INTI | Télécommandes à deux canaux disponibles en plusieurs couleurs : INTI2 noir, INTI2Y jaune, INTI2L rose, INTI2B bleu, INTI2R rouge, INTI2G vert. |
| MYGO | MYGO2, MYGO4 ou MYGO8 : 2, 4 ou 8 canaux. |
| Communication bidirectionnelle | ON3EBD + OXIBD |
| Portée radio accrue | ON3ELR + OXILR. LoRa nécessite un récepteur OXILR. La portée dépend de l’environnement et de l’antenne. |
Un kit est également disponible pour ajouter un récepteur externe : INTIKIT avec un récepteur et des télécommandes INTI.
La fréquence et le code tournant ne garantissent pas à eux seuls la compatibilité. Si vous achetez une télécommande supplémentaire pour une barrière existante, vous pouvez nous envoyer la référence ou une photo du récepteur.
Toutes les autres options de commande sont également disponibles : claviers, lecteurs de cartes, boutons sans fil à fixer au mur ou à installer au poste de garde, programmateurs horaires automatiques, interrupteurs à clé ou commande par téléphone mobile. Les barrières Nice présentent également l’avantage de permettre le raccordement de dispositifs externes d’autres fabricants.
Le clavier peut commander jusqu’à 3 dispositifs. Son fonctionnement est simple : il suffit de saisir sur le clavier un code numérique personnel de 4 à 8 chiffres.
Les lecteurs de cartes sont un moyen de commande très apprécié. Il suffit de présenter devant le lecteur une carte sans contact ou un porte-clés et la barrière s’ouvre.
Les boutons sans fil fonctionnent comme des télécommandes. Les boutons conviennent à un emplacement fixe, par exemple au mur, à côté de l’interrupteur d’éclairage.
Si vous souhaitez ouvrir et fermer la barrière à des heures précises, les programmateurs horaires automatiques commandent la barrière selon l’heure programmée, en heures et en minutes.
Pour la commande par téléphone mobile on utilise un module GSM ou des solutions modernes via un module Wi-Fi. Le GSM est un dispositif dans lequel on insère une carte SIM classique, associée à son propre numéro de téléphone. Lorsque vous appelez ce numéro et laissez sonner, le module GSM envoie une commande à l’unité de commande et lève la barrière (ou ouvre le portail).
Le module Wi-Fi est également un dispositif qui se raccorde à l’unité de commande et lui transmet ensuite des instructions. Le module Wi-Fi fonctionne via une application mobile et Internet, mais doit se trouver à portée de votre réseau Wi-Fi (domestique) .
La barrière est un dispositif irréversible : une fois fermée, elle est verrouillée. En pratique, cela signifie que vous ne pouvez pas forcer la barrière à la main.. Un levier de déverrouillage est fourni ; il libère le réducteur, ce qui permet ensuite de soulever facilement la barrière. Cette opération est principalement utilisée en cas de coupure de courant.
Exemple de réalisation
Avec votre commande, vous recevrez une notice complète avec des dessins et des schémas..
Présentation vidéo de la barrière Nice Wide
Dans cette courte vidéo de présentation de la barrière Nice Wide, vous pouvez voir comment fonctionne la barrière et de quels éléments elle se compose, ainsi que quelques détails, par exemple : levier de déverrouillage; fonction anti-choc, grâce à laquelle la barrière repart en sens inverse lorsqu’un obstacle est détecté ; articulation articulée; possibilité de rallonger la lisse et bien d’autres éléments.
Si vous avez d’autres questions concernant les barrières ou si vous avez besoin d’aide pour choisir l’équipement adapté, n’hésitez pas à nous contacter par e-mail à l’adresse [email protected]
Préparation du chantier pour l’installation d’une barrière
Il est recommandé de fixer la barrière sur une fondation en béton, idéalement à une profondeur hors gel, soit environ 80 cm, selon la région. Chaque barrière est fournie avec une platine de montage en acier galvanisé. Cette platine sert à ancrer la barrière. Vous trouverez les dimensions de chaque platine dans la fiche produit :
- NICE SIA1 - platine de fondation pour les barrières WIDE S, WIDE M et S-BAR
- NICE SIA2 - platine de fondation pour la barrière NICE WIDE L
- NICE XBA16 - platine de fondation pour la barrière M-BAR
- NICE XBA17 - platine de fondation pour la barrière L-BAR
La platine de montage comporte une ouverture pour le passage des câbles. À cet endroit, prévoyez une alimentation de 220 V, idéalement protégée par un disjoncteur dédié de 6 A. Nous recommandons de séparer les circuits à faible courant de l’alimentation 220 V.
Socle de montage pour les barrières NICE WIDE

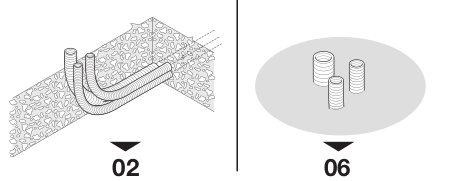

01. Choisissez la procédure en fonction de l’état de la fondation
Déterminez l’emplacement de la barrière et des différents éléments du système.
- Si la fondation en béton n’est pas encore réalisée, commencez à l’étape 02.
- Si la fondation en béton est déjà réalisée, passez à l’étape 06.
02. Préparez l’excavation et les gaines pour les câbles
Creusez une fosse pour la fondation et préparez les gaines pour les câbles électriques. Les types de câbles sont indiqués dans le tableau de câblage ci-dessous.
03. Fixez les tiges d’ancrage à la platine de montage
Fixez quatre tiges d’ancrage à la platine de montage. Bloquez chacune avec un écrou au-dessus de la platine et un autre en dessous.
Important : Vissez l’écrou inférieur jusqu’à l’extrémité du filetage.
04. Scellez la platine de montage dans le béton
Remplissez la fosse de béton et mettez en place la platine de montage avec les tiges d’ancrage.
Important : Avant que le béton ne durcisse, vérifiez avec un niveau à bulle que la platine de montage est parfaitement horizontale.

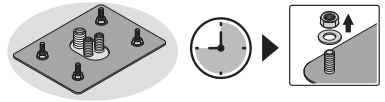

05. Laissez le béton durcir
Attendez que le béton durcisse. Le fabricant recommande généralement au moins deux semaines. Dévissez ensuite les quatre écrous supérieurs des tiges d’ancrage.

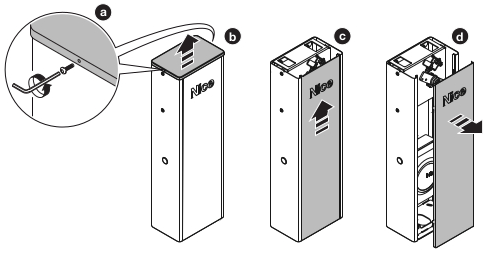

06. Préparez et fixez le caisson de la barrière
- a/b : Dévissez les vis et retirez le capot supérieur.
- c/d : Retirez la porte du caisson.
Ancrage sur une fondation en béton déjà réalisée : La procédure de perçage ci-dessous concerne une fixation avec des chevilles à expansion, et non une platine munie de tiges d’ancrage déjà scellées dans le béton comme aux étapes 03 à 05.

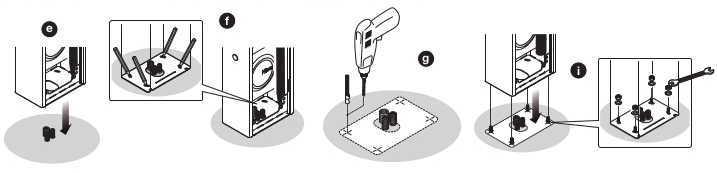

- e/f : Placez le caisson à son emplacement et marquez les points d’ancrage à travers les trous de fixation.
- g : Percez des trous dans le support aux points marqués.
- h : Insérez quatre chevilles à expansion. Elles ne sont pas fournies.
- i : Mettez le caisson en place et fixez-le avec des écrous et des rondelles. Pour ce type d’ancrage, les écrous et les rondelles ne sont pas fournis.

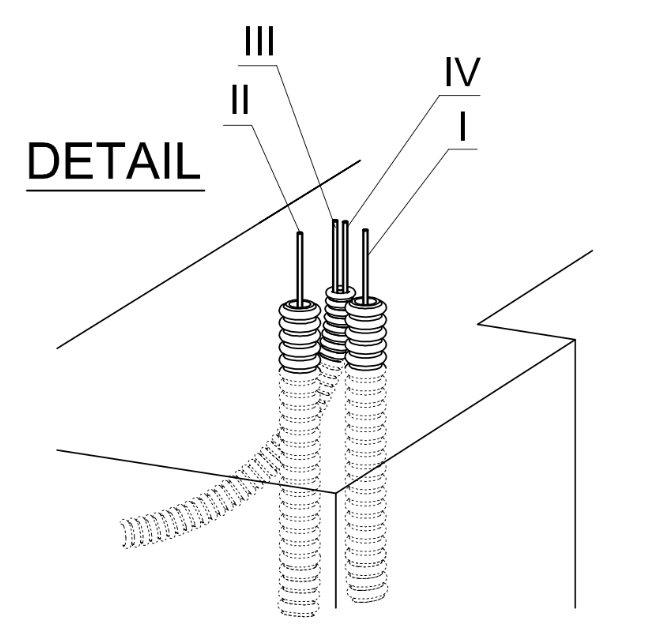

Le reste du câblage dépend des accessoires choisis. Voici la configuration la plus courante :
| Raccordement | Nice WIDE | Nice BAR |
|---|---|---|
| I - alimentation (230 V) | 1 pièce 3x1,5mm2 | 1 pièce 3x1,5mm2 |
| II - raccordement de la cellule photoélectrique gauche | 1 pièce 2x0,25mm2 | 1 pièce 2x0,5mm2 |
| III - raccordement de la cellule photoélectrique droite | 1 pièce 4x0,25mm2 | 1 pièce 2x0,5mm2 |
| IV - raccordement du feu clignotant | 1 pièce 2x0,5mm2 1 pièce RG58 blindé (ou câble coaxial de 50 ohms |
1 pièce 2x0,5mm2 1 pièce RG58 blindé (ou câble coaxial de 50 ohms |
Vitesse des barrières
La vidéo compare les vitesses des barrières M5-BAR et L-BAR.
